دليل بافر المصعد: الأنواع والفحص والاستبدال

بافر المصعد، أو buffer lift، هو جهاز أمان يُركّب في حفرة المصعد أسفل مسار الكبينة أو الثقل الموازن لامتصاص الطاقة عند تجاوز المشوار السفلي. لا يُعد جزءاً عادياً من قطع الغيار؛ فاختيار نوع أو شوط أو تصنيف غير مطابق قد يمنع النظام من تخميد الصدمة كما صُمم له.

في معظم الحالات، تكون البافرات الزيتية مناسبة للمصاعد ذات السرعات الأعلى لأنها تبطئ الحركة خلال شوط مضبوط، بينما تناسب البافرات الزنبركية تطبيقات محددة بسرعات أقل وفق تصميم المصعد ومتطلبات الكود المعتمد. القرار الصحيح يبدأ ببيانات المصعد الأصلية، لا بالشكل الخارجي للبافر فقط.

ماذا يفعل بافر المصعد؟

وظيفة بافر المصعد هي امتصاص طاقة الكبينة أو الثقل الموازن في نهاية الحركة داخل الحفرة إذا استمر الجسم المتحرك في النزول إلى ما بعد نطاق الإيقاف المعتاد. يوفّر البافر مسافة تخميد تساعد على تقليل شدة التباطؤ والصدمات على هيكل المصعد ومكونات الحفرة.

يعمل البافر كطبقة حماية أخيرة، ولا يحل محل أي من وسائل الحماية الأخرى، مثل:

• مفاتيح نهاية المشوار ومفاتيح الإيقاف النهائي.
• منظم السرعة وجهاز الأمان الميكانيكي.
• ضبط مستوى التوقف ونظام التحكم.
• مسافات الخلوص المطلوبة في أعلى البئر وحفرته.
• الصيانة الدورية للحبال والبكرات والفرامل.

توجد البافرات عادة في مواضع محددة تحت الكبينة وتحت الثقل الموازن، بحسب ترتيب المصعد وتصميم الحفرة. عند حدوث ضغط للبافر، يجب أن تكون قدرة امتصاصه ومسافة شوطه وحالته الميكانيكية مناسبة لطاقة الجسم الذي سيلامسه.

الخطأ الشائع هو اعتبار البافر قطعة موحّدة يمكن تبديلها بقطعة لها القطر أو الارتفاع نفسيهما. المظهر الخارجي لا يثبت توافق الأداء، لأن السرعة المقننة والحمولة والشوط والتركيب وطريقة إعادة الضبط قد تختلف.

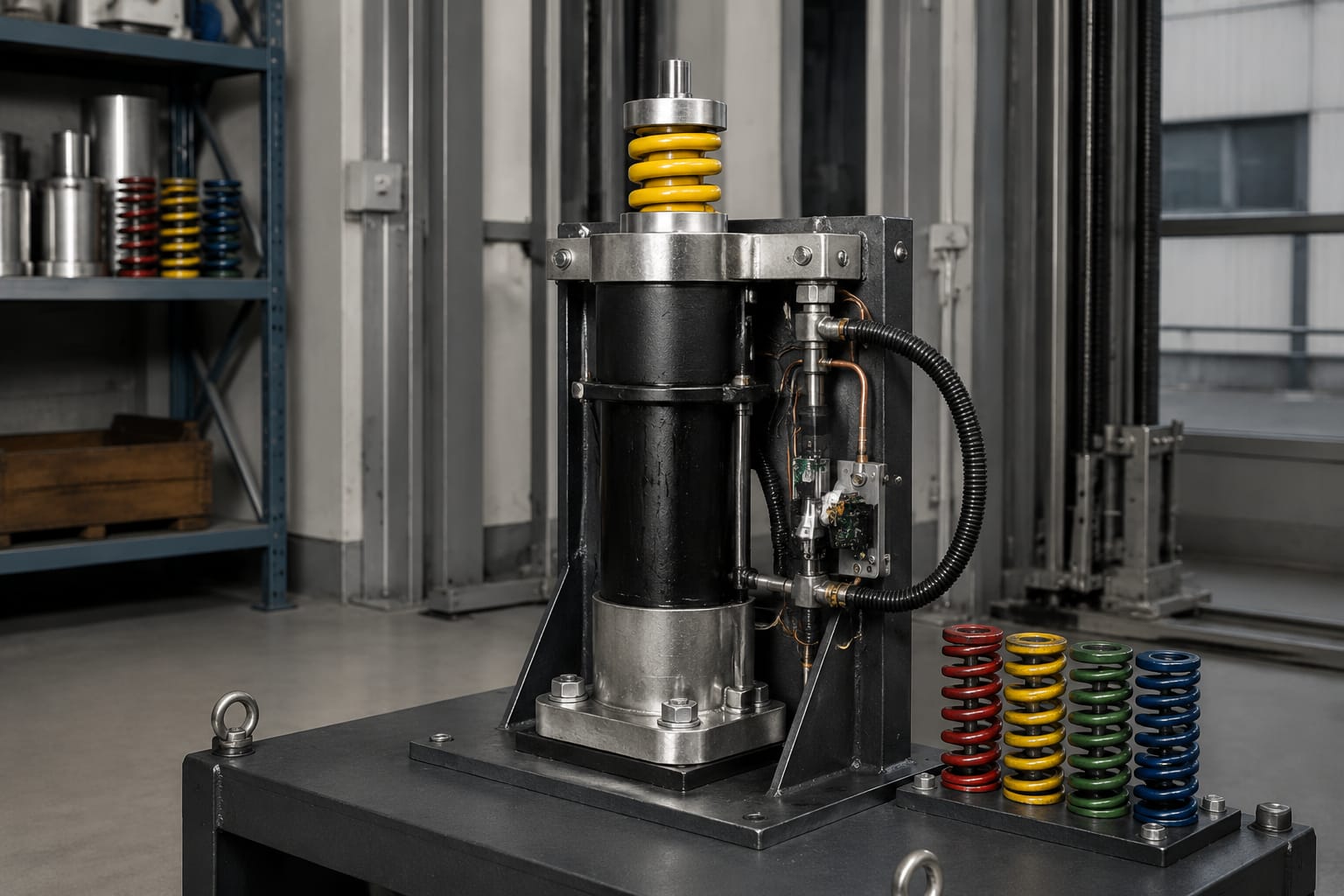

البافرات الزيتية مقابل البافرات الزنبركية

الفرق الرئيس بين النوعين هو أسلوب امتصاص الطاقة وسلوك التباطؤ. اختيار النوع لا يعتمد على التفضيل أو توفر قطعة بديلة، بل على تصميم المصعد الأصلي ومتطلبات الكود والمواصفات المعتمدة للموقع.

البافر الزيتي

يتكون البافر الزيتي عادة من جسم أسطواني ومكبس وزيت ونظام للتحكم في مقاومة حركة المكبس. عندما يلامس جسم المصعد رأس البافر، يتحرك المكبس داخل الأسطوانة ويقاوم الزيت هذه الحركة، ما يبدد جزءاً من الطاقة على امتداد شوط البافر.

من مزايا هذا النوع أن خصائص التباطؤ ترتبط بتصميم هيدروليكي محدد، ولذلك يجب عدم افتراض أن أي بافر زيتي بنفس المقاس سيقدم الأداء نفسه. راجع دائماً لوحة البيانات أو وثائق الشركة المصنعة، وتحقق من تصنيف السرعة، الحمولة أو الكتلة المعتمدة، الشوط، الارتفاع الكلي، وطريقة التركيب.

تظهر المشكلات العملية في البافرات الزيتية غالباً على شكل تسرب، أو صدأ على عمود المكبس، أو عدم عودة المكبس بالكامل، أو تغير واضح في مستوى الزيت. هذه الحالات لا تعني بالضرورة أن التعبئة وحدها هي الحل؛ فقد يكون السبب تلف مانعات التسرب أو تضرر السطح أو خلل داخلي.

البافر الزنبركي

يعتمد البافر الزنبركي على انضغاط نابض معدني أو أكثر عند ملامسة الكبينة أو الثقل الموازن له. وهو تصميم أبسط ظاهرياً، لكنه ليس أقل أهمية من حيث التوافق. خصائص النابض، وطول البافر الحر، ومسافة الانضغاط، والتثبيت، والتصنيف كلها تؤثر في أدائه.

يجب الانتباه إلى أن النابض قد يتعرض لتآكل أو كسر أو فقدان بعض خواصه مع الزمن والبيئة، خصوصاً إذا كانت حفرة المصعد رطبة أو تتعرض لتسرب المياه. لا تعتمد على سلامة الطلاء أو الشكل العام وحدهما. افحص أي تشقق، انبعاج، ميل غير طبيعي، تلامس بين اللفات، أو تغير في وضع التثبيت.

متى لا يجوز تبديل النوع؟

لا يُستبدل بافر زيتي ببافر زنبركي، أو العكس، لمجرد تطابق الموقع أو سهولة التوريد. تغيير النوع قد يغيّر خصائص الحماية التي بُني عليها تصميم المصعد، وقد يتطلب تقييماً هندسياً وتحققاً من متطلبات الكود والجهات ذات العلاقة. في أعمال التحديث، لا يُعتمد أي تغيير إلا بعد مراجعة مواصفات النظام كاملة.

تطبيقات الكبينة والثقل الموازن

قد تكون البافرات مخصصة للكابينة أو للثقل الموازن، أو يأتي الطراز مناسباً لكليهما ضمن حدود تصنيفه. مع ذلك، لا يعني وجود وحدتين متشابهتين في الحفرة أنهما قابلتان للتبديل بلا تحقق.

بافرات الكبينة

يجب أن يُحدّد بافر الكبينة وفق الكتلة المتحركة التي قد تصل إليه في ظروف التشغيل المحددة. لا يكفي الاعتماد على الحمولة الاسمية فقط؛ فوزن الكبينة، والحمولة المقررة، ومكونات التعليق، وترتيب النظام تؤثر في البيانات المرجعية التي يحددها المصنع.

عند الفحص، تأكد من أن نقاط التلامس تحت الكبينة تصطف مع رأس البافر من دون انحراف جانبي. أي تماس غير مركزي قد يسبب تحميلًا غير منتظم، أو تلفاً في رأس البافر، أو انحرافاً في قاعدة التثبيت.

بافرات الثقل الموازن

يُفحص بافر الثقل الموازن بالطريقة نفسها من حيث التثبيت والحالة والاصطفاف، لكن يجب ربطه بكتلة الثقل الموازن الفعلية وترتيب المصعد. من المهم التحقق من أن أوزان الثقل مركبة ومثبتة كما هو معتمد، لأن أي تغيير في ترتيبها أو فقدان أجزاء منها يؤثر في منظومة الاتزان ويجعل تقييم الحماية غير مكتمل.

في المصاعد ذات تصميمات الحفرة الضيقة، تكون مسافات الوصول إلى بافر الثقل الموازن محدودة. ينبغي تنفيذ الفحص مع تطبيق إجراءات العزل والتأمين المناسبة، وعدم دخول الحفرة أو العمل قرب الأجزاء المتحركة دون السيطرة على مخاطر الحركة غير المقصودة.

اعتبارات الشوط والسرعة والحمل

الشوط هو مسافة حركة البافر من وضعه الطبيعي حتى أقصى انضغاط أو تشغيل. وهو من أهم البيانات عند اختيار البافر، لأن امتصاص الطاقة يحتاج إلى مسافة كافية لتحقيق تباطؤ ضمن الحدود التي صُمم لها النظام.

لا تقارن البافرات بارتفاعها الكلي فقط. دوّن البيانات التالية من القطعة المركبة ومن وثائق المصعد قبل طلب بديل:

• نوع البافر: زيتي أو زنبركي.
• الشركة المصنعة والطراز والرقم التسلسلي إن وجد.
• السرعة المقننة للمصعد.
• الحمولة الاسمية وبيانات الكبينة أو الثقل الموازن ذات الصلة.
• الشوط الفعلي المعلن على لوحة البيانات.
• الارتفاع في الوضع الحر والارتفاع عند الانضغاط، عند توفرهما.
• أبعاد القاعدة ومواضع مسامير التثبيت.
• قطر رأس البافر وارتفاع نقطة التلامس.
• وجود مفتاح بافر وطريقة تشغيله وتوصيله.
• حالة الحفرة، مثل الرطوبة أو التآكل أو تراكم الأتربة.

السرعة المقننة ليست تفصيلاً ثانوياً. فزيادة السرعة تزيد الطاقة التي يلزم للنظام التعامل معها، وعليه لا يصح نقل بافر من مصعد بطيء إلى مصعد أسرع حتى لو بدا مطابقاً في الأبعاد. كذلك، لا يجوز رفع تصنيف الحمولة أو تعديل الإعدادات التشغيلية دون مراجعة أثر ذلك في البافرات والمنظومة كاملة.

لا تخلط بين الحمل المعلن ووزن القطعة

قد تشير لوحة البافر إلى قيمة كتلة أو حمل أو تصنيف أداء بصيغة تختلف بين الشركات. ينبغي قراءة مرجع القيمة ووحدتها بدقة، ومراجعة دليل الطراز. لا تُفسر قيمة واحدة على أنها مناسبة تلقائياً لحمولة المصعد الاسمية.

مساحة الحفرة جزء من التوافق

بعد التركيب، يجب أن تبقى أبعاد الحفرة والخلوصات وحركة الكبينة والثقل الموازن ضمن متطلبات التصميم. البافر الأعلى أو ذو الشوط المختلف قد يغير وضع الجسم المتحرك عند الانضغاط الكامل. لذلك يقاس الارتفاع الفعلي بعد التركيب، ولا يكتفى ببيانات الكتالوج.

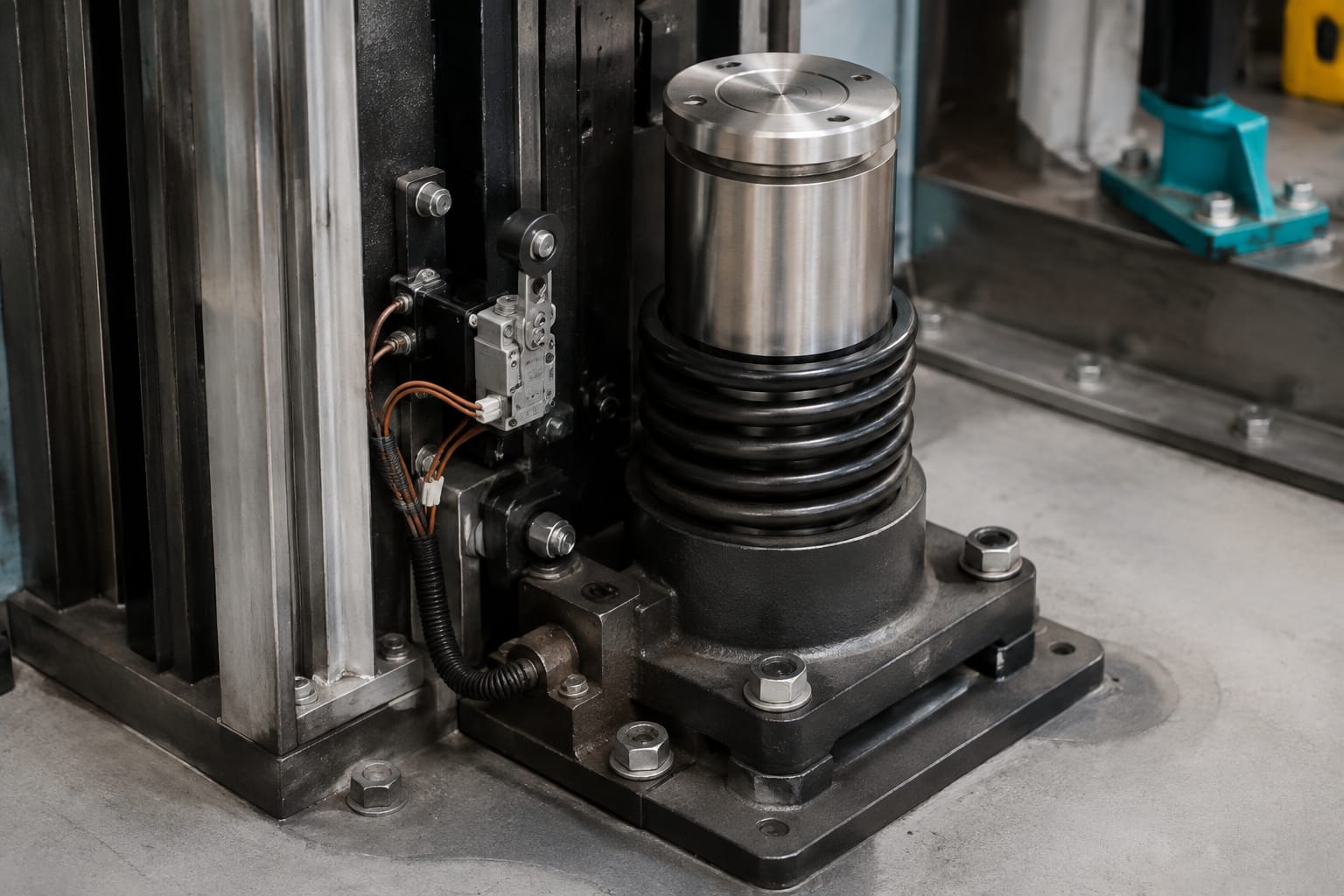

مفاتيح البافر والإثبات الكهربائي

يتصل كثير من البافرات، خصوصاً الزيتية، بمفتاح كهربائي يثبت أن البافر عاد إلى وضعه الطبيعي قبل السماح بالتشغيل. يشار إلى ذلك أحياناً بمفتاح البافر أو مفتاح الوضع الطبيعي. وظيفته ليست قياس جودة التخميد، بل الإبلاغ عن بقاء البافر مضغوطاً أو عدم عودته إلى حالة التشغيل.

عند ضغط البافر، يجب أن تتغير حالة المفتاح حسب تصميم الدائرة. إذا بقي البافر في وضع الضغط أو لم يعد المفتاح إلى حالته الصحيحة، ينبغي ألا يعاد المصعد إلى الخدمة قبل تحديد السبب ومعالجته واختبار الدائرة.

تشمل نقاط الفحص:

• سلامة جسم المفتاح وذراع التشغيل أو المشغل الميكانيكي.
• تثبيت المفتاح وعدم وجود حركة أو انحراف في الحامل.
• حالة الكابل والعزل وقنوات الحماية والتوصيلات.
• عدم وجود تأكسد أو رطوبة داخل علبة التوصيل.
• التحقق من نقاط التلامس وحالة الدائرة وفق مخطط المصعد.
• تطابق وضع التشغيل مع حركة البافر الفعلية.
• تأكيد عودة الإشارة بعد عودة البافر بالكامل.

تختلف المفاتيح في ترتيب نقاط التلامس، وطريقة التثبيت، وشكل المشغل، وتصنيفها الكهربائي. لذا لا يكفي تطابق الفيشة أو عدد الأطراف. عند الحاجة إلى قطع متوافقة، يمكن مراجعة مفاتيح بافر المصعد 3300 و3600 أو مفتاح بافر مصعد Mitsubishi مع التحقق من رقم القطعة ومخطط التوصيل والتوافق الفعلي قبل التركيب.

لا يجوز تجاوز المفتاح أو توصيله بشكل دائم لإخراج المصعد من حالة العطل. هذا يخفي حالة أمان مهمة ويصعّب تشخيص السبب الحقيقي، مثل بقاء المكبس مضغوطاً أو خلل في الحامل أو القاعدة.

فحص التسرب والتآكل والأضرار

فحص بافر المصعد يبدأ بالمشاهدة المنظمة ثم ينتقل إلى القياسات والاختبارات المحددة من الشركة المصنعة وإجراءات الموقع. لا تُجرى أي عملية ضغط أو اختبار حركة غير عادي إلا بواسطة فنيين مؤهلين ووفق خطة عمل آمنة.

علامات تستدعي الإيقاف والتقييم

افصل المصعد عن الخدمة عند وجود حالة قد تؤثر في سلامة البافر أو دائرته، ثم قيّم السبب قبل إعادة التشغيل. من العلامات المهمة:

• تسرب زيت واضح، أو تجمع زيت حديث حول قاعدة بافر زيتي.
• انخفاض مستوى الزيت عن الحد المحدد من المصنع، إن كانت طريقة التحقق متاحة.
• خدوش عميقة أو صدأ أو تقشر على عمود المكبس.
• مكبس لا يعود إلى وضعه الطبيعي أو يعود ببطء غير معتاد.
• انبعاج في جسم البافر أو رأسه أو قاعدة التثبيت.
• كسر أو تشقق أو صدأ شديد في النابض.
• مسامير تثبيت مرتخية، أو قاعدة متآكلة، أو خرسانة متضررة حول المرابط.
• رأس بافر لا يتوافق مركزياً مع نقطة التلامس.
• مفتاح بافر لا يغير حالته، أو تلف في الأسلاك.
• وجود ماء أو زيوت أو مخلفات تعيق حركة البافر أو الوصول إليه.

التآكل في حفرة المصعد

الرطوبة ومياه التنظيف والتكثف والتسربات من البئر أو المبنى قد تسرّع تآكل الأجزاء المعدنية وتؤثر في الكابلات والمفاتيح. معالجة البافر وحده دون معالجة مصدر المياه تعني عودة المشكلة غالباً.

نظف الحفرة وفق إجراءات الموقع، وأزل المخلفات التي قد تعيق الحركة، وعالج تسرب المياه أو الرطوبة من مصدرها. لا تضع مواد تغطية أو دهانات على عمود المكبس أو المكونات المتحركة إلا إذا أوصى المصنع بذلك صراحة.

تعريف القطعة البديلة وتركيبها

أفضل طريقة لتحديد بديل هي مطابقة هوية القطعة الأصلية وبياناتها الوظيفية مع وثائق المصعد. التصوير من مسافة بعيدة أو قياس ارتفاع البافر فقط لا يوفر بيانات كافية للشراء أو الاستبدال.

قائمة بيانات قبل طلب بديل

جهز هذه المعلومات لفريق المشتريات أو الموزع أو المورد:

1. صورة واضحة للوحة بيانات البافر من جميع الجهات.
2. صورة للتركيب كاملاً، تشمل القاعدة والمفتاح ونقطة التلامس.
3. نوع المصعد، الشركة المصنعة، طراز وحدة التحكم، والسرعة المقننة.
4. هل البافر للكابينة أم للثقل الموازن.
5. القياسات الفعلية للارتفاع والشوط والقاعدة والمسافات بين فتحات التثبيت.
6. مواصفات مفتاح البافر وتفاصيل التوصيل إن كان ضمن الاستبدال.
7. وصف الحالة التي أدت إلى الاستبدال، مثل تسرب أو تلف ميكانيكي أو عدم عودة.
8. أي رقم على البافر أو دليل الصيانة أو قائمة قطع الغيار.

بالنسبة لفرق الصيانة وشركات التحديث والمستوردين، تساعد هذه البيانات في منع طلب قطعة متشابهة شكلياً لكنها غير متوافقة وظيفياً. تورد Kelevator قطع غيار مصاعد متعددة العلامات التجارية لجهات الأعمال، ومنها قطع البافرات، إلا أن مطابقة المرجع الفني تظل ضرورية لكل مشروع.

عند الحاجة إلى بافرات زيتية، راجع بيانات بافر الضغط الهيدروليكي الزيتي للمصعد بوصفها نقطة مقارنة، ثم طابق كل مواصفة مع المتطلبات الأصلية للمصعد.

أخطاء التركيب التي يجب تجنبها

• تركيب البافر على قاعدة غير مستوية أو متضررة.
• استخدام مسامير أو مرابط غير مطابقة لتصميم التثبيت.
• تجاهل اتجاه التركيب أو وضع المكبس في البافرات الزيتية.
• ملء البافر بزيت غير محدد من الشركة المصنعة.
• ترك مسافة أو انحراف يمنع التلامس المركزي.
• نقل مفتاح قديم إلى بافر جديد من دون التحقق من موضع تشغيله.
• إعادة المصعد للخدمة قبل اختبار دائرة المفتاح والعودة للوضع الطبيعي.
• تجاهل تغيرات مسافة الحفرة بعد تحديث الكبينة أو تعديل الثقل الموازن.

الفحص والاختبار بعد الخدمة

بعد الصيانة أو الاستبدال، لا تقتصر المهمة على شد المسامير. يجب توثيق حالة التركيب والتأكد من أن البافر ومفتاحه ودائرته يعملون ضمن التصميم المعتمد للمصعد.

قائمة تحقق بعد الاستبدال

• تأكد من تثبيت البافر والقاعدة والمرابط وفق مواصفات المصنّع.
• تحقق من تطابق موضع البافر مع نقطة تلامس الكبينة أو الثقل الموازن.
• قس الارتفاع في الوضع الطبيعي وتحقق من الشوط أو مسافة التشغيل المطلوبة.
• افحص عدم وجود عوائق، ماء، زيوت متراكمة أو مخلفات حول البافر.
• في البافر الزيتي، تحقق من مستوى الزيت وحالة المكبس وفق تعليمات الطراز.
• افحص المفتاح وملحقاته وتحقق من الإشارة في دائرة التحكم طبقاً للمخطط.
• تحقق من أن البافر عاد والمفتاح في وضع التشغيل الطبيعي قبل إعادة الخدمة.
• نفذ اختبارات المصعد اللازمة بعد الإصلاح وفق إجراءات الصيانة، ومتطلبات الكود المعمول به، وتعليمات الشركة المصنعة.
• سجّل رقم القطعة، تاريخ العمل، الحالة قبل وبعد الخدمة، ونتائج الاختبار.

تتطلب اختبارات التحميل أو الضغط الكامل أو التحقق من أداء البافر تحت ظروف محددة إجراءات متخصصة. لا ينبغي تنفيذها كفحص ميداني مرتجل، لأنها قد تشمل مخاطر حركة الكبينة والثقل الموازن وتتطلب أدوات وإشرافاً مناسبين.

أسئلة شائعة

هل يمكن إصلاح بافر مصعد زيتي يتسرب؟

يعتمد ذلك على طراز البافر، ومصدر التسرب، وحالة المكبس والأسطوانة، وتعليمات الشركة المصنعة. قد يكون الاستبدال أكثر ملاءمة عندما يكون هناك تلف في السطح أو صدأ مؤثر أو عدم توافر إجراء إصلاح معتمد. لا تكتف بإضافة زيت قبل تحديد سبب التسرب.

كيف أعرف أن مفتاح البافر تالف؟

لا يمكن الحكم من شكل المفتاح فقط. افحص الحركة الميكانيكية، التوصيلات، واستجابة نقاط التلامس وفق مخطط الدائرة. قد يكون سبب عدم الإشارة خللاً في الأسلاك أو الحامل أو موضع تشغيل البافر، وليس المفتاح نفسه.

هل أحتاج إلى تغيير بافرات الكبينة والثقل الموازن معاً؟

ليس بالضرورة. يُقيّم كل بافر بحسب حالته وتصنيفه وتوافقه. لكن إذا كانت الوحدتان من العمر والبيئة والحالة نفسيهما، فقد يكشف الفحص أن كليهما يحتاج إلى معالجة. لا تستبدل قطعة سليمة فقط لتحقيق تماثل شكلي، ولا تترك قطعة متضررة بسبب أن الأخرى تبدو جيدة.

ما أهم معلومة عند شراء بافر بديل؟

رقم طراز البافر وبيانات لوحته هما البداية، ثم السرعة المقننة، الشوط، التطبيق للكابينة أو الثقل الموازن، أبعاد التثبيت، ومواصفات مفتاح البافر. أي طلب لا يتضمن هذه البيانات يحمل خطر عدم التوافق.

ابدأ بحصر بيانات البافر المركب ومراجع المصعد، ثم طابق القطعة البديلة والمفتاح مع المواصفات الأصلية قبل الشراء أو التركيب. هذا الإجراء البسيط يقلل أخطاء التوريد ويحافظ على وظيفة الحماية التي صُممت لها منظومة المصعد.
