دليل لوحة أزرار المصعد: الفرق بين COP وLOP ومكونات الاختيار

لوحة أزرار المصعد ليست قطعة موحدة يمكن اختيارها بالشكل أو عدد الأزرار فقط. فهي واجهة تشغيل مرتبطة بنظام التحكم، وتضم أزرار الاستدعاء أو اختيار الطوابق، وشاشات العرض، والتوصيلات، وأحياناً وظائف الطوارئ وإتاحة الاستخدام. لذلك يبدأ الاختيار الصحيح بتحديد موضع اللوحة: هل هي داخل الكابينة أم عند مدخل الطابق، ثم مطابقة مواصفاتها الكهربائية والميكانيكية مع المصعد القائم.

في أعمال الصيانة والتحديث، قد تبدو لوحة أزرار المصعد سليمة من الخارج بينما يكون الخلل في الزر أو وحدة الإضاءة أو لوحة الدوائر أو الكابل أو الموصل. فحص هذه العناصر قبل طلب البديل يقلل أخطاء التوريد ويمنع تركيب جزء غير متوافق.

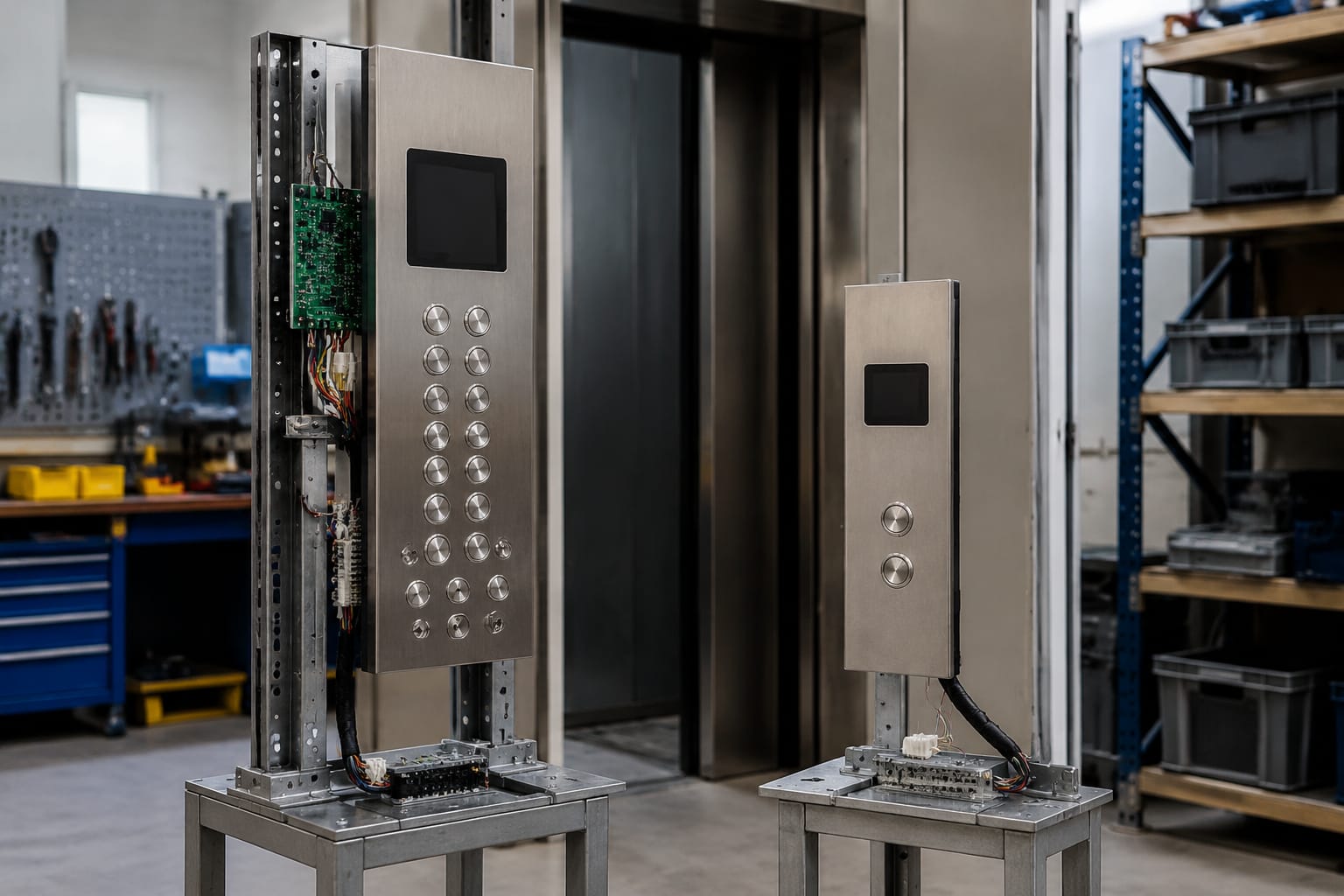

شرح لوحتي COP وLOP

يوجد نوعان رئيسيان من لوحات تشغيل المصاعد، ولكل منهما وظيفة ومكونات ومتطلبات توافق مختلفة:

• COP (Car Operating Panel): لوحة تشغيل الكابينة، وتثبت داخل المصعد. يستخدمها الراكب لاختيار الطابق واتجاه فتح أو غلق الباب، وقد تشمل الإنذار والاتصال ووضع المفتاح وشاشة بيان الموقع.
• LOP (Landing Operating Panel): لوحة تشغيل الطابق أو لوحة النداء الخارجي، وتثبت عند مدخل المصعد في كل طابق أو في طوابق محددة. وظيفتها تسجيل طلب الصعود أو النزول، وقد تعرض موقع الكابينة أو اتجاه حركتها.

الفرق الجوهري أن COP ترسل أوامر الوجهة ووظائف الكابينة، فيما LOP ترسل طلب النداء من الطابق. لا يعني تشابه المقاس أو التصميم أن اللوحتين قابلة للتبادل؛ فعدد الإشارات، وطريقة التوصيل، ومنطق نظام التحكم تختلف عادة بينهما.

في المباني منخفضة الارتفاع قد تكون LOP عبارة عن زر واحد بسيط في الطوابق الطرفية، وزرين للصعود والنزول في الطوابق الوسطية. أما في الأنظمة ذات إدارة مجموعة المصاعد أو شاشات النداء المتقدمة، فقد تشمل شاشة LCD أو واجهة وجهة مخصصة. يجب تحديد وظيفة اللوحة القائمة قبل اعتماد بديل لها، لا الاعتماد على الاسم التجاري أو الصورة فقط.

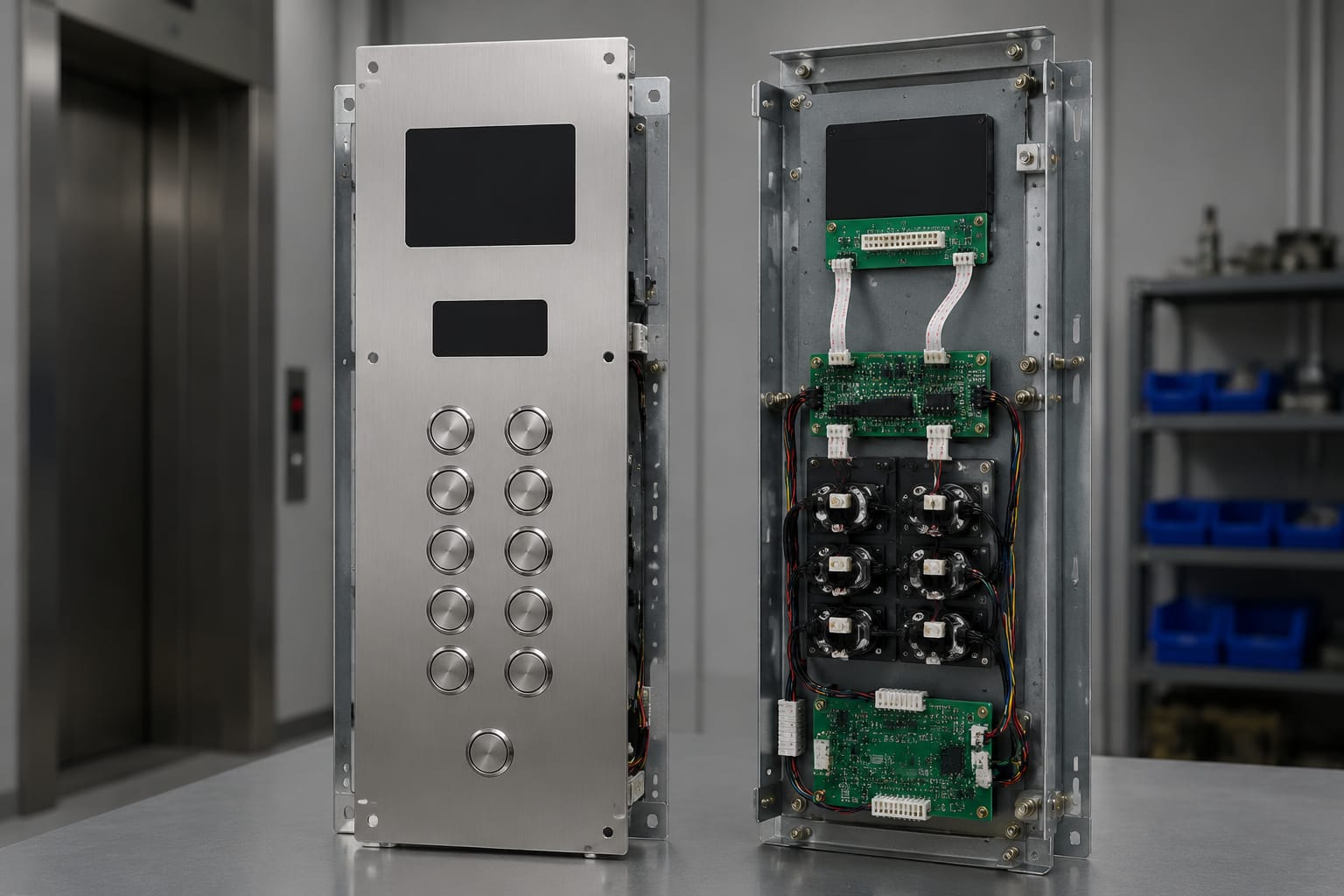

الأجزاء داخل لوحة أزرار المصعد

تتكون لوحة أزرار المصعد من عناصر ظاهرة للمستخدم وعناصر خلفية مسؤولة عن الإشارات والتغذية والتثبيت. وقد تختلف البنية بحسب الشركة المصنعة وطراز وحدة التحكم، لكن القائمة التالية تمثل المكونات الأساسية التي ينبغي فحصها.

الأزرار ووحدات الإضاءة

الزر يتكون غالباً من واجهة ضغط، وجسم تثبيت، ومفتاح تلامس أو دائرة إلكترونية، ووحدة إضاءة LED أو حلقة ضوئية. قد يكون الزر لحظياً، أو مضاء عند تسجيل الطلب، أو ثنائي اللون لبيان حالات متعددة.

عند استبدال زر منفرد، تحقق من:

• قطر فتحة التثبيت وشكلها.
• عمق الزر والمساحة المتاحة خلف واجهة اللوحة.
• الجهد ونوع إضاءة LED، إن وجد.
• عدد الأطراف وترتيبها.
• نوع الإشارة: تلامس جاف، جهد مباشر، أو اتصال عبر لوحة إلكترونية.
• النقوش أو أرقام الطوابق أو رموز برايل المطلوبة.
• لون الإطار والإضاءة ودرجة تشطيب السطح لمطابقة اللوحة القائمة.

لا يفترض أن كل زر مضيء يعمل بنفس جهد أو قطبية الزر الأصلي. توصيل LED غير المتوافق قد يؤدي إلى عدم الإضاءة أو تلف المكون، حتى لو كان الزر يؤدي وظيفة الضغط ميكانيكياً.

الشاشة والمؤشرات

قد تكون الشاشة شاشة رقمية لعرض الطابق، أو مؤشر أسهم، أو شاشة LCD تعرض معلومات تشغيلية. في بعض اللوحات تكون شاشة العرض مستقلة بموصل خاص، وفي أخرى تكون جزءاً من لوحة إلكترونية واحدة.

قبل استبدال شاشة أو مؤشر، دوّن نوع العرض، عدد الخانات أو حجم الشاشة، شكل الإطار الأمامي، نوع الموصل، وأي بيانات مطبوعة على ظهر الوحدة. كما ينبغي التفريق بين تعطل الشاشة نفسها وتعطل مصدر التغذية أو لوحة الاتصال التي تزودها بالبيانات.

واجهة اللوحة والهيكل الخلفي

واجهة اللوحة، أو الـfaceplate، هي السطح المعدني أو الزجاجي أو المركب الذي يحمل الأزرار والشاشة. خلفها قد يوجد صندوق تثبيت أو حوامل أو مسامير أو صفيحة دعم. الخدوش أو انبعاج الواجهة ليست مجرد مسألة تجميلية إذا أثرت في استقامة الأزرار أو إغلاق اللوحة أو حماية المكونات الخلفية.

اللوحة الإلكترونية والأسلاك

تربط اللوحة الإلكترونية بين الأزرار والشاشة والإشارات القادمة من وحدة التحكم. وقد تكون لوحة أزرار مستقلة، أو لوحة إدخال وإخراج، أو لوحة اتصال تستخدم بروتوكولاً خاصاً بالنظام. تؤدي الأسلاك والكابلات والموصلات دوراً حاسماً في نقل الإشارات والطاقة، ولا ينبغي التعامل معها كملحقات عامة غير مهمة.

للتوريد المنهجي، يفضل طلب صور واضحة للوجه والظهر، وملصق القطعة، وأرقام الموصلات، وعدد الدبابيس، وطول الكابل، مع مخطط التوصيل إذا كان متاحاً.

تكوينات الأزرار والشاشات

يعتمد تكوين لوحة الأزرار على عدد الطوابق، ونوع المبنى، ووظائف المصعد، وطريقة إدارة الحركة. اللوحة المناسبة لمصعد ركاب عادي قد لا تلائم مصعد خدمة أو مستشفى أو مشروع تحديث لنظام قائم.

تتضمن تكوينات COP الشائعة أزرار الطوابق، وزر فتح الباب، وزر غلق الباب، وزر الإنذار، ومفتاح تشغيل أو وضع خاص عند الحاجة. وقد تضاف أزرار للطابق السفلي أو السطح أو خدمة خاصة بحسب مخطط المبنى. يجب أن تتطابق تسميات الطوابق مع الترقيم الفعلي في برنامج وحدة التحكم، لا مع ترتيب أزرار لوحة قديمة فقط.

أما LOP فتأتي عادة بأحد التكوينات الآتية:

• زر صعود وزر نزول للطابق المتوسط.
• زر واحد في أعلى أو أسفل نطاق الخدمة، عندما يكون اتجاه واحد فقط منطقياً.
• مؤشر اتجاه بجانب أزرار النداء.
• شاشة موقع الكابينة مع مؤشرات الأسهم.
• شاشة نداء أو واجهة مدمجة مع نظام طلب الوجهة.

في السعودية، تستحق لغة النقوش على الأزرار والشاشات المراجعة المبكرة في مشاريع التحديث، خصوصاً عند اختيار واجهات لزوار متنوعين. لا يكفي اعتماد لغة العرض وحدها؛ ينبغي أن تكون رموز الأزرار، وأرقام الطوابق، ووظائف الطوارئ واضحة ومتسقة في جميع الكبائن والطوابق.

الخطأ المتكرر هو اختيار لوحة بعدد أزرار صحيح، ثم اكتشاف أن موضع كل زر أو معناه أو ترتيب إدخاله لا يوافق برمجة المتحكم. لذلك يفضل إعداد جدول بسيط يربط كل زر بوظيفته، ورقم الطرف أو القناة، واللون أو إضاءة الحالة المطلوبة قبل التصنيع أو الشراء.

مواد واجهة اللوحة وأبعادها

تحدد مادة الواجهة متانة اللوحة وسهولة تنظيفها ومظهرها، لكن الأبعاد وطريقة التركيب هما ما يحددان قابلية استخدامها كبديل مباشر. المواد المتداولة تشمل الفولاذ المقاوم للصدأ، والفولاذ المطلي، والألمنيوم، والزجاج في بعض التصاميم الحديثة، إضافة إلى واجهات مركبة بحسب التصميم.

الفولاذ المقاوم للصدأ خيار شائع للواجهات المعرضة للاستخدام المتكرر بسبب تحمله ومظهره العملي. لكن توجد درجات تشطيب مختلفة، مثل الساتان أو المرآة أو النقش، وقد يختلف اللون الظاهر بين الدفعات أو الموردين. وإذا كانت اللوحة ضمن مشروع قائم، ينبغي مقارنة التشطيب فعلياً بدلاً من الاكتفاء بوصف عام مثل “ستانلس”.

قبل طلب faceplate أو لوحة كاملة، قس وسجل ما يلي:

• العرض والارتفاع الكليان.
• سماكة الواجهة وعمق صندوقها الخلفي.
• أبعاد فتحة الجدار أو فتحة جدار الكابينة.
• مواضع المسامير، والمسافة بين مراكزها، وطريقة تثبيتها.
• أقطار فتحات الأزرار والشاشة والفتحات الإضافية.
• موضع دخول الكابل واتجاهه.
• مساحة الخلوص خلف اللوحة، خاصة داخل جدار الكابينة.
• اتجاه القراءة والتركيب في اللوحات الرأسية أو الأفقية.

القياس بالملليمتر ضروري. فرق بسيط في موضع فتحة أو تثبيت قد يستلزم إعادة تشغيل الواجهة أو تعديل الجدار، حتى عندما تتشابه أبعاد اللوحة الكلية. ولا ينبغي توسيع الفتحات أو تعديل الهيكل ميدانياً قبل التحقق من أثر ذلك في متانة الكابينة، وتشطيبها، ومتطلبات المشروع.

مطابقة اللوحة الإلكترونية والكابل والموصل

مطابقة الشكل لا تثبت التوافق الكهربائي. اللوحة الإلكترونية والكابل والموصل تشكل معاً مسار الإشارة، وأي اختلاف في عدد الدبابيس أو ترتيبها أو بروتوكولها قد يمنع التشغيل أو يسبب استجابات خاطئة.

ابدأ بتحديد ما إذا كانت لوحة الأزرار تتصل بأسلاك منفصلة لكل زر، أو بحزمة كابلات، أو بشبكة اتصال. في الأنظمة الحديثة، قد تنتقل عدة وظائف عبر كابل متعدد النوى أو موصل محدد، ولذلك لا يمكن افتراض أن موصل 10-pin يطابق آخر يحمل العدد نفسه من الدبابيس.

عند مطابقة كابل أو موصل، راجع:

1. رقم القطعة والطراز، إن وُجدا.
2. عدد الدبابيس والشكل الفيزيائي للموصل ونوعه.
3. ترتيب الإشارات أو مخطط pinout، وليس عدد الدبابيس فقط.
4. طول الكابل واتجاه الموصلات ومكان لسان القفل.
5. نوع السلك أو التدريع عند الحاجة.
6. الجهد والإشارة وبروتوكول الاتصال.
7. توافقه مع لوحة التحكم واللوحة الإلكترونية في الطرف الآخر.

للمشروعات التي تعتمد كابل ربط محدداً بين LOP وCOP أو نظام التحكم، يفيد الرجوع إلى مواصفات كابل توصيل لوحات COP وLOP ذو 10 دبابيس ومقارنتها بالقطعة المفكوكة من الموقع. وتظل المطابقة النهائية مرتبطة ببيانات النظام الفعلي، لأن اسم المنتج أو عدد الدبابيس لا يثبتان وحدهما سلامة الاستخدام.

كذلك، عند الحاجة إلى لوحة أزرار أو لوحة تحكم بديلة، يجب فحص صور الجهتين، وأرقام المراجعة الإلكترونية، وتعريفات الموصلات. يمكن مراجعة خيارات لوحات أزرار وتحكم المصاعد كمرجع لفئة القطعة، مع تأكيد التوافق على مستوى الطراز والتوصيلات والوظائف.

متطلبات الإتاحة وأدوات الطوارئ

لوحة التشغيل الجيدة تتيح استخدام المصعد بوضوح وأمان، ولا يقتصر الأمر على وضع أزرار الطوابق. متطلبات الإتاحة والطوارئ تختلف بحسب نوع المبنى، وعقد المشروع، والجهة المختصة، لذلك ينبغي مراجعة متطلبات الموقع والمعايير المعتمدة قبل اعتماد تصميم نهائي.

من عناصر الإتاحة الشائعة:

• أرقام ورموز واضحة ذات تباين مناسب.
• علامات برايل أو رموز بارزة حيث تتطلب المواصفات ذلك.
• ارتفاع وموقع تركيب يمكن الوصول إليهما.
• استجابة ملموسة أو ضوئية أو صوتية عند تسجيل الطلب.
• إضاءة يمكن قراءتها دون وهج مفرط.
• تمييز واضح لزر الطابق الرئيسي أو مخرج المبنى عند اعتماده في المخطط.

أما عناصر الطوارئ داخل COP فقد تشمل زر الإنذار، ووسيلة اتصال، ومفتاحاً أو وظائف خاصة. لا ينبغي استبدال أزرار الطوارئ أو تعديل توصيلها بناءً على التشابه الشكلي. يجب اختبارها ضمن النظام كاملاً وبواسطة فنيين مؤهلين، مع مراعاة إجراءات السلامة وعزل الطاقة المناسبة.

من الأخطاء المؤثرة وضع زر إنذار عادي مكان زر بمواصفات مختلفة، أو تركيب رمز غير مطابق لوظيفة حقيقية، أو نقل موضع التحكم دون تحديث النقوش. الوضوح في هذه اللوحات جزء من الاستخدام الآمن، وليس مجرد خيار تصميم.

خيارات التخصيص وتحديث المصاعد

لا يتطلب تحديث المصعد دائماً تغيير وحدة التحكم الرئيسية. يمكن في بعض الحالات تحديث المظهر وتجربة المستخدم عبر استبدال الواجهات أو الأزرار أو الشاشات أو مؤشرات الطوابق، بشرط بقاء التوافق الوظيفي والكهربائي. أما إذا كانت اللوحات القديمة لا تتوفر لها قطع، أو كانت التوصيلات غير موثقة، أو كانت قدرات العرض والاتصال محدودة، فقد يلزم نطاق تحديث أوسع.

تشمل خيارات التحديث العملية:

• استبدال الأزرار التالفة أو المتقادمة مع الحفاظ على اللوحة القائمة.
• تغيير واجهة COP أو LOP لتوافق تشطيب الكابينة بعد التجديد.
• إضافة أو استبدال مؤشر الطابق والاتجاه.
• استخدام شاشات نداء أو عرض أكثر وضوحاً في نقاط الانتظار.
• إعادة تنظيم تسميات الأزرار ووظائفها عند تغير خدمة الطوابق.
• إضافة نقوش أو رموز مناسبة لمتطلبات المشروع.

عند تركيب لوحة LCD لنداء المصعد الخارجي أو أي واجهة عرض مشابهة، تحقق من مصدر التغذية، وإشارات الاتصال، وأبعاد التركيب، وما إذا كانت اللوحة مخصصة لنداء تقليدي أو لنظام مختلف. الشاشة الأجمل لا تكون تحديثاً ناجحاً إذا لم تستطع التواصل مع المتحكم القائم أو لم تلائم فتحة الحائط.

قبل اختيار التخصيص، حدد هدف المشروع بدقة: هل المطلوب علاج عطل متكرر، أم توحيد شكل عدة كبائن، أم دعم وظيفة تشغيلية، أم تحسين القراءة والإتاحة؟ هذا التحديد يمنع شراء لوحة كاملة لمعالجة زر منفرد، أو استبدال مكونات متفرقة حين تكون مشكلة النظام في اللوحة الإلكترونية أو التوصيلات.

اختبار اللوحة والتشغيل بعد التركيب

اختبار لوحة أزرار المصعد بعد التركيب يجب أن يكون وظيفياً وميكانيكياً، لا مجرد التحقق من إضاءة الشاشة. يتم الاختبار ضمن إجراءات الموقع وتعليمات الشركة المصنعة ووحدة التحكم، مع تنفيذ الأعمال بواسطة مختصين.

تشمل قائمة الفحص العملية:

1. التأكد من تثبيت الواجهة وعدم وجود حواف أو مسامير أو فراغات تعوق الاستخدام.
2. فحص عدم انحشار الأزرار وتساوي بروزها وسلامة النقوش.
3. تجربة كل زر ومراقبة استجابته الصحيحة، بما في ذلك الإضاءة أو تأكيد التسجيل.
4. التحقق من زر فتح الباب وغلقه والإنذار والوظائف الخاصة الموجودة فعلياً.
5. تجربة أزرار LOP من الطوابق المعنية والتأكد من صحة اتجاه النداء.
6. مطابقة أرقام الطوابق وشاشة الموقع وسهم الاتجاه مع حركة الكابينة.
7. فحص الكابل والموصلات للتأكد من وجود قفل جيد وعدم تعرضها للشد أو الانثناء الحاد.
8. التحقق من عدم ظهور أعطال أو رسائل غير معتادة في نظام التحكم بعد التركيب.
9. توثيق رقم القطعة، وتاريخ الاستبدال، وأي تغير في مخطط التوصيل لأغراض الصيانة المقبلة.

لا تختبر فقط الزر الذي تم استبداله. قد تؤثر إعادة تركيب موصل واحد في أكثر من إشارة، خصوصاً في اللوحات التي تستخدم اتصالاً مشتركاً. كما ينبغي عدم إبقاء كابلات أو موصلات غير مثبتة خلف اللوحة، لأن الاهتزاز والحركة مع الوقت قد يؤديان إلى أعطال متقطعة يصعب تشخيصها.

أسئلة شائعة

هل يمكن تركيب أي لوحة أزرار بمقاس الواجهة نفسه؟

لا. تطابق العرض والارتفاع لا يكفي. يجب مطابقة الفتحات وعمق التركيب وطريقة التثبيت، إضافة إلى نوع الإشارات والجهد والموصلات واللوحة الإلكترونية ووحدة التحكم.

هل يمكن استبدال زر واحد بدلاً من لوحة COP كاملة؟

نعم في كثير من الحالات، إذا كان العطل محصوراً في الزر وكان البديل مطابقاً ميكانيكياً وكهربائياً ووظيفياً. أما إذا تعطلت عدة أزرار أو الشاشة أو الاتصال، فيلزم فحص اللوحة الإلكترونية والكابل قبل تقرير نطاق الاستبدال.

لماذا تضيء أزرار جديدة لكن لا تسجل طلب الطابق؟

قد تكون إضاءة الزر مستقلة عن إشارة الإدخال، أو قد يوجد اختلاف في ترتيب الأطراف أو نوع الإشارة أو برمجة المتحكم. يلزم فحص مخطط التوصيل ووظيفة كل طرف، بدلاً من اعتبار الإضاءة دليلاً على التوافق الكامل.

ما البيانات التي ينبغي إرسالها عند طلب لوحة بديلة؟

أرسل صوراً أمامية وخلفية واضحة، ورقم القطعة أو الطراز، وأبعاد اللوحة والفتحات، وعدد الطوابق، ووظائف الأزرار، وصور الموصلات، وعدد الدبابيس، وأي مخطط توصيل أو معلومات عن وحدة التحكم. هذه البيانات تقلل احتمال الحصول على قطعة مشابهة بصرياً لكنها غير قابلة للتركيب.

للتخطيط لشراء أو تحديث لوحة أزرار المصعد، ابدأ بجرد الوظائف القائمة وقياس الواجهة وتوثيق أرقام القطع والتوصيلات. يمكن لفِرق الصيانة والموردين مقارنة هذه البيانات مع متطلبات المشروع لتحديد ما إذا كان الحل زرّاً منفرداً، أو لوحة كاملة، أو كابل ربط، أو تحديثاً أوسع للواجهة.
