أزرار المصاعد: الأنواع والرموز وطريقة التشغيل والاختيار

أزرار المصاعد ليست مجرد واجهة ضغط؛ فهي جزء من منظومة تحكم تربط المستخدم بلوحة التشغيل، وتؤثر مباشرة في سلامة الاستخدام وسهولة الوصول وسرعة تشخيص الأعطال. عند استبدال زر مصعد، لا يكفي مطابقة شكله أو قطره، بل يجب مطابقة وظيفته الكهربائية، نوع إضاءته، طريقة التوصيل، موضعه في اللوحة، وبروتوكول الاتصال إن كان ضمن لوحة أزرار إلكترونية.

للمشغل أو مقاول الصيانة، يبدأ الاختيار الصحيح بتحديد مكان الزر: هل هو زر استدعاء عند الطابق، أم زر اختيار داخل الكابينة، أم زر فتح/غلق الباب، أم زر إنذار؟ ثم تُراجع بيانات القطعة الحالية واللوحة المرتبطة بها قبل طلب بديل.

أزرار تشغيل الكابينة وأزرار استدعاء الطوابق

تنقسم أزرار المصاعد عملياً إلى مجموعتين رئيسيتين: أزرار داخل الكابينة وأزرار الاستدعاء عند مداخل الطوابق. قد تتشابه في المظهر، لكن وظيفتها وإشاراتها الكهربائية قد تختلفان.

أزرار لوحة التشغيل داخل الكابينة

تُركب هذه الأزرار في لوحة التشغيل داخل المصعد، ويختار بها الراكب الطابق أو يطلب وظيفة محددة. من أمثلتها:

• أزرار أرقام الطوابق.
• زر الطابق الأرضي أو المدخل الرئيسي، وقد يرمز له بحرف G أو رقم وفق ترقيم المبنى.
• زر فتح الباب.
• زر غلق الباب.
• زر الإنذار أو الجرس.
• زر الاتصال أو الهاتف، عند وجوده ضمن تجهيزات الكابينة.
• زر إلغاء الطلب أو وظيفة خاصة، بحسب تصميم نظام المصعد.
• أزرار مفاتيح الخدمة أو التحكم المقيد بالدخول في بعض المباني.

عند الضغط على زر طابق، ترسل اللوحة طلباً إلى وحدة التحكم. وفي المصاعد التقليدية قد يكون الطلب عبر نقاط تلامس وأسلاك مستقلة، بينما تستخدم الأنظمة الأحدث غالباً لوحات إلكترونية وشبكات اتصال لتقليل عدد الأسلاك وإدارة الإشارات.

أزرار الاستدعاء في الطابق

تقع أزرار النداء خارج المصعد بجوار باب البئر. وظيفتها طلب مصعد متجه في الاتجاه المطلوب، وليست اختيار الطابق المقصود. في نظام تجميعي عادي، يوجد عادة:

• زر صعود في الطابق السفلي.
• زر نزول في الطابق العلوي.
• زران، صعود ونزول، في الطوابق الوسطية.

وجود سهمين لا يعني بالضرورة وجود مصعدين مختلفين؛ بل يحدد اتجاه الرحلة المرغوب لكي تنظم وحدة التحكم التوقفات بكفاءة أكبر. أما في بعض أنظمة التوجيه إلى الوجهة، فقد يستخدم الراكب لوحة خارجية لإدخال رقم الطابق قبل دخول الكابينة، وقد لا توجد أزرار طوابق تقليدية داخلها إلا بالحد الأدنى.

رموز أزرار المصاعد الشائعة ومعانيها

يجب أن يكون الرمز واضحاً ومألوفاً، لأن المستخدم يحتاج إلى فهمه بسرعة. وفي أعمال الصيانة، يساعد الرمز على تجنب تركيب زر صحيح كهربائياً في موضع وظيفي خاطئ.

قد تختلف الرسومات الدقيقة بين الشركات المصنعة، لذلك لا ينبغي الاعتماد على الرمز وحده عند شراء أزرار المصاعد. يجب مطابقة رقم القطعة، نوع اللوحة، مخطط التوصيل، وصورة واضحة للزر والموصل الخلفي عند توفرها.

التصاميم الميكانيكية واللمسية والسعوية

اختيار تقنية الزر يحدد الإحساس عند الضغط، ومقاومة الاستخدام المتكرر، وطريقة الصيانة والتوافق مع اللوحة.

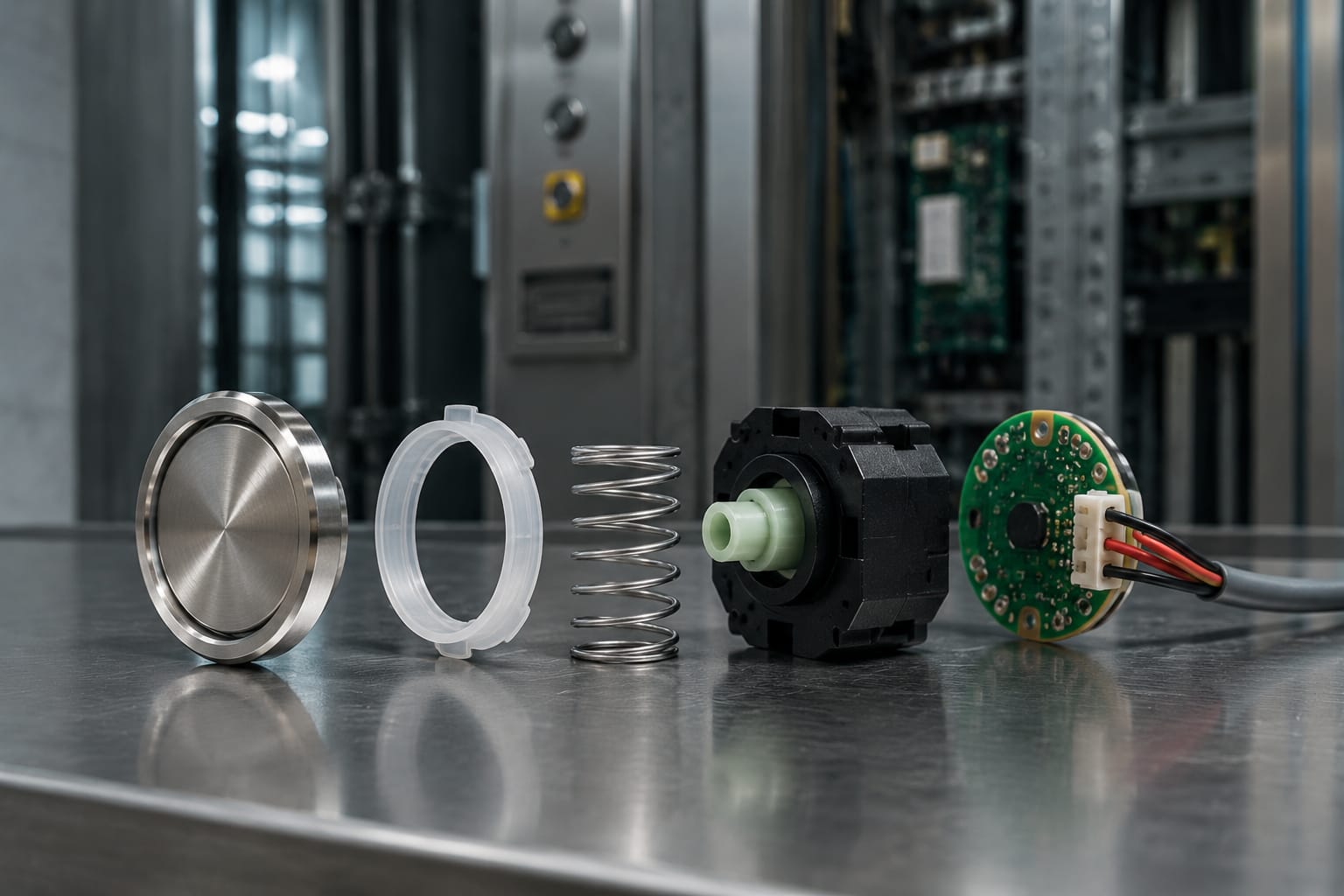

الأزرار الميكانيكية

الزر الميكانيكي يتحرك فعلياً عند الضغط، ويشغّل مفتاحاً دقيقاً أو نقاط تلامس. وهو شائع في كثير من لوحات التشغيل التقليدية وبعض اللوحات الحديثة.

مزاياه العملية:

• إحساس ضغط واضح ومألوف للمستخدم.
• سهولة نسبية في التحقق من حركة الزر وارتداده.
• إمكان استبدال أجزاء محددة في بعض التصميمات.
• مناسب للتطبيقات التي تتطلب تغذية راجعة ملموسة مباشرة.

لكن قد تظهر مشكلات مع الزمن، مثل التصاق الحركة بسبب الأتربة، تآكل الآلية، ضعف النابض، أو تلف نقاط التلامس. كما أن المظهر المتطابق لا يضمن تطابق العمق الخلفي أو نوع التثبيت.

الأزرار اللمسية

تستخدم بعض لوحات المصاعد سطحاً مستوياً أو منطقة استشعار تستجيب للمس أو الضغط الخفيف. وقد يكون الزر اللمسي جزءاً من واجهة مصممة لتقليل الفجوات حول الأزرار وتحسين سهولة التنظيف.

تحتاج هذه التصميمات إلى تقييم أدق من مجرد المقاس، لأن استبدالها قد يتطلب واجهة متوافقة مع لوحة تحكم محددة. ومن المهم التحقق من سلوكها عند ارتداء القفازات أو عند وجود رطوبة أو اتساخ في السطح، وفق بيئة التركيب وتعليمات النظام.

الأزرار السعوية

تكتشف الأزرار السعوية تغيراً في المجال الكهربائي عند لمس السطح. غالباً لا يوجد فيها مشوار ضغط ميكانيكي محسوس، وتقدم الإضاءة أو الصوت أو الاهتزاز تغذية راجعة بديلة.

هذه التقنية مناسبة لواجهات حديثة، لكنها ليست بديلاً عاماً لأي زر تقليدي. توافق الجهد لا يكفي؛ إذ يجب التأكد من مخرج الإشارة، وطريقة الاتصال، وحساسية الاستشعار، وتصميم اللوحة الأمامية والخلفية. كما أن الفحص الميداني ينبغي أن يشمل استجابة الزر في ظروف التشغيل الفعلية، لا عند اختبار سريع فقط.

الإضاءة والجهد والتغذية الراجعة للمستخدم

تؤدي الإضاءة في أزرار المصاعد وظيفتين: إظهار موقع الزر في الإضاءة المنخفضة، وتأكيد تسجيل الطلب بعد الضغط. في بعض الأنظمة تظل الإضاءة الأساسية موجودة دائماً، ثم يتغير اللون أو مستوى الإضاءة عند قبول الطلب. وفي أنظمة أخرى يضيء الزر فقط بعد تسجيله.

لا تفترض أن لون الإضاءة مسألة تجميلية. قد يشير اللون إلى حالة تشغيل، أو اتجاه، أو أولوية، أو عطل. لذلك يجب مطابقة لون العدسة أو حلقة الإضاءة، وسلوكها، والجهد المطلوب، ونوع مصدر الضوء.

ما الذي يجب فحصه كهربائياً؟

قبل تركيب زر بديل، تحقق من النقاط التالية:

• جهد التغذية الاسمي للزر أو وحدة الإضاءة.
• نوع مصدر الإضاءة: LED أو مصباح بتقنية أخرى.
• التيار والقطبية، خصوصاً في الدوائر التي تستخدم LED.
• نوع نقاط التلامس: مفتوحة عادة NO أو مغلقة عادة NC أو ترتيب مختلف.
• هل الإضاءة مستقلة عن إشارة الضغط أم تدار من لوحة إلكترونية؟
• نوع الموصل، وعدد الأرجل، وترتيبها.
• هل الزر جزء من دائرة جهد منخفض داخل اللوحة أم من واجهة مخصصة؟

الجهد المتوفر في لوحات المصاعد ليس موحداً بين جميع الطرازات، وقد تختلف الدوائر حتى في منتجات العلامة نفسها. لا تُوصل زر إضاءة أو لوحة بديلة بالاعتماد على لون السلك فقط. ارجع إلى مخطط النظام، ووسم الأطراف، وبيانات القطعة الأصلية.

أشكال التغذية الراجعة

إلى جانب الإضاءة، يمكن أن توفر الواجهة تغذية راجعة عبر:

• نقرة ميكانيكية عند الضغط.
• نغمة صوتية تؤكد قبول الأمر.
• تمييز بصري ثابت أو وامض.
• إبراز لمسي يساعد على تحديد الزر.

عند تحديث لوحة قديمة، ينبغي الحفاظ على تغذية راجعة مفهومة للمستخدمين. واجهة حديثة بلا تأكيد واضح قد تسبب تكرار الضغط وتؤدي إلى التباس حول حالة الطلب.

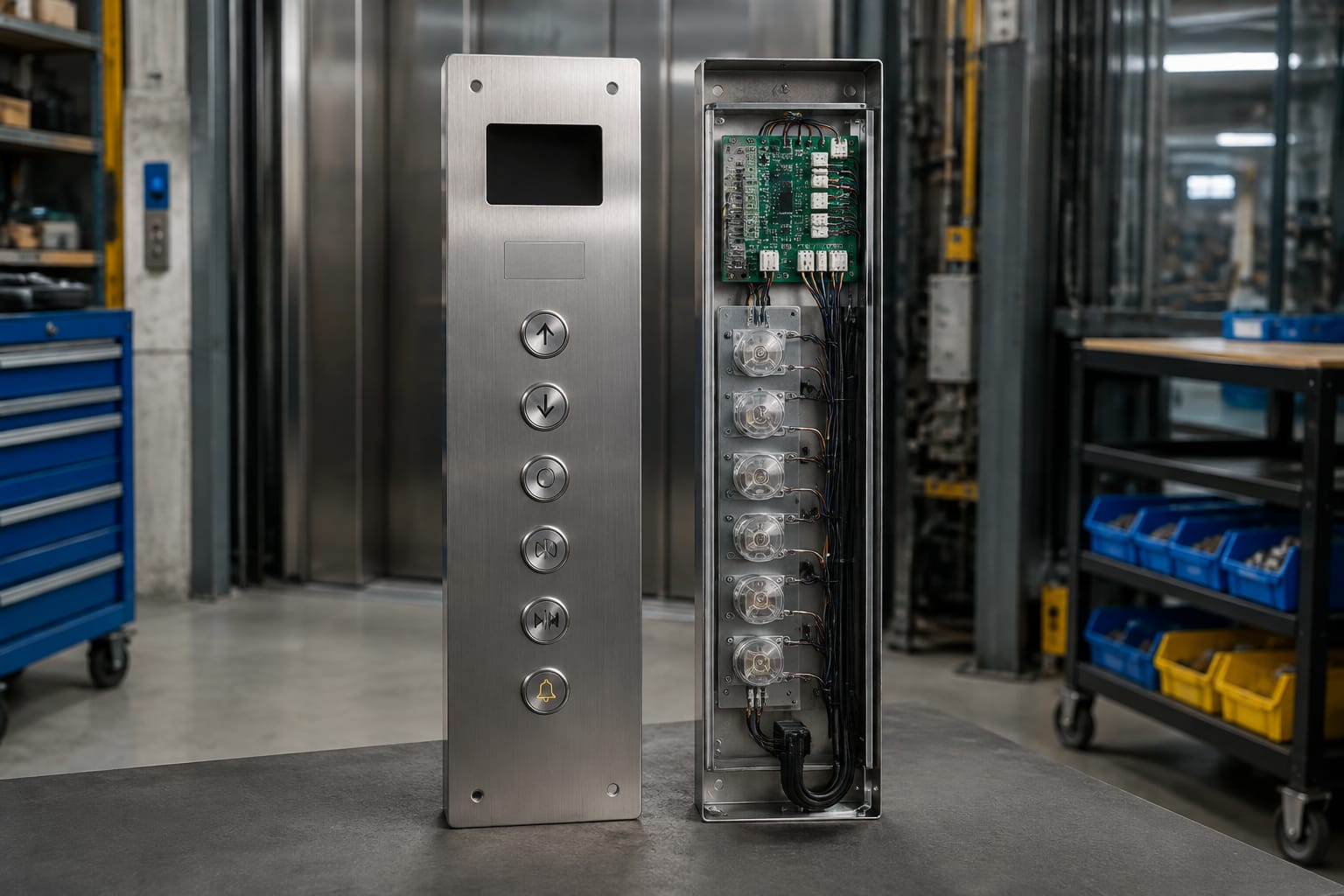

لوحات الأزرار واتصال لوحة التحكم

قد يكون الزر قطعة مستقلة، وقد يكون جزءاً من لوحة أزرار أو لوحة دوائر مطبوعة تجمع عدة وظائف. لهذا الفرق أثر كبير على قطع الغيار وطريقة التشخيص.

في الأنظمة ذات الأسلاك المنفصلة، يمتلك كل زر غالباً توصيلاً مباشراً أو شبه مباشر إلى وحدة التحكم. أما في أنظمة الاتصال التسلسلي، فقد تتصل أزرار عديدة بلوحة إلكترونية واحدة تتواصل مع وحدة التحكم عبر ناقل بيانات. في هذه الحالة قد ينشأ عطل زر واحد من اللوحة أو الموصل أو التغذية أو الاتصال، وليس من الزر نفسه.

تُستخدم لوحات الأزرار لتجميع الإشارات وإدارة الإضاءة وتبسيط التوصيلات. عند البحث عن بديل للوحة، طابق ما يلي:

1. الشركة المصنعة والطراز أو رقم القطعة الظاهر.
2. عدد الأزرار ومواقعها ووظائفها.
3. أبعاد اللوحة، نقاط التثبيت، واتجاه الموصل.
4. رقم إصدار اللوحة أو المراجعة الإلكترونية عند وجوده.
5. نوع الكابل وعدد الأرجل وترتيب الإشارات.
6. توافق البرنامج أو بروتوكول الاتصال، إن كان معلوماً.
7. تصميم الواجهة، بما فيه الرموز والإضاءة واللغة أو ترقيم الطوابق.

قد تكون لوحة أزرار ميتسوبيشي لقطع المصاعد ذات صلة عند مطابقة لوحة تحمل بيانات متوافقة، لكن الاسم التجاري وحده لا يثبت التوافق بين الإصدارات. وبالمثل، ينبغي مراجعة رقم اللوحة والموصل والوظائف عند تقييم لوحة أزرار BD لمصاعد Hyundai.

خطأ شائع: استبدال الزر قبل عزل مصدر العطل

إذا لم تستجب عدة أزرار متجاورة، أو توقفت الإضاءة في صف كامل، فاحتمال عطل اللوحة المشتركة أو كابل الربط أو التغذية أعلى من احتمال تلف كل زر على حدة. أما إذا تعطل زر واحد ميكانيكياً مع بقاء الإضاءة والوظائف المجاورة سليمة، ففحص الزر وموصله يكون نقطة بداية منطقية.

يجب تنفيذ أي قياس أو استبدال بواسطة فني مؤهل ووفق إجراءات العزل الآمن المعتمدة للموقع. معدات المصاعد تتضمن دوائر وتحركات ميكانيكية لا يصح التعامل معها أثناء الخدمة دون إجراءات وقاية مناسبة.

اعتبارات سهولة الوصول واستخدام جميع الركاب

تخدم أزرار المصاعد مستخدمين بقدرات بصرية وحركية مختلفة، ولذلك يجب أن يجمع التصميم الجيد بين الوضوح البصري والتمييز اللمسي وسهولة الضغط. تختلف المتطلبات المفصلة بحسب كود المشروع ونوع المبنى والجهة المنظمة، لكن توجد مبادئ عملية ثابتة.

• استخدام أرقام ورموز مقروءة بتباين واضح مع الخلفية.
• وجود علامات بارزة أو Braille حيث يتطلب التصميم أو الكود ذلك.
• وضع الأزرار بترتيب متوقع ومتسق داخل الكابينة.
• توفير مساحة كافية حول الزر لتجنب الضغط غير المقصود.
• التأكد من أن قوة الضغط والاستجابة لا تعيق المستخدم.
• دعم التأكيد البصري والصوتي حين يكون النظام مصمماً لذلك.
• عدم وضع الملصقات أو الأغطية التي تحجب الرموز البارزة أو الإضاءة.

عند استبدال زر طابق، يجب الانتباه إلى أن الطابق المحدد لسهولة الوصول قد يحمل علامة مميزة. لا تستبدل هذا الزر بآخر مرقم فقط لمجرد تطابق القطر، لأن ذلك يزيل معلومة وظيفية مهمة من واجهة المستخدم.

أعراض تعطل أزرار المصاعد الشائعة

لا يعني الزر غير المستجيب دائماً أن الزر تالف. التشخيص الجيد يقارن بين العرض وما إذا كان العطل محصوراً في زر واحد أو في مجموعة وظائف.

لا تُعامل زر إغلاق الباب بوصفه دليلاً على خلل إذا لم يغلق الباب فوراً. قد تحد إعدادات السلامة أو وجود عائق أو منطق تشغيل المصعد من تنفيذ الأمر. كذلك، لا ينبغي تجاوز دوائر السلامة أو تجسير نقاط التلامس لاختبار الزر.

كيفية تحديد أزرار مصاعد بديلة

أفضل طلب قطع الغيار يبدأ بمعلومات موثقة من الموقع. الصورة العامة للوحة مفيدة، لكن صوراً واضحة للواجهة والظهر والموصل والملصق تساعد أكثر على تفادي الطلب الخاطئ.

قائمة مواصفات قبل الطلب

اجمع البيانات التالية لكل زر أو لوحة مطلوبة:

• العلامة التجارية للمصعد ووحدة التحكم إن كانت معروفة.
• رقم القطعة أو كود الزر أو مرجع اللوحة.
• وظيفة الزر وموقعه: طابق، فتح باب، نداء صعود، إنذار وغيرها.
• صورة أمامية تظهر الرمز واللون وشكل الحافة.
• صورة خلفية تظهر الأطراف أو الموصل وآلية التثبيت.
• قطر فتحة التركيب أو أبعاد القطعة بدقة.
• عمق الزر خلف اللوحة والمساحة المتاحة.
• نوع الإضاءة ولونها وسلوكها عند الضغط.
• جهد التشغيل ونوع التلامس عند توفر البيانات.
• عدد القطع المطلوبة، مع التمييز بين القطع المتشابهة وظيفياً.
• رقم إصدار لوحة الأزرار، إن كان الاستبدال للوحة كاملة.

مطابقة الأبعاد لا تعني مطابقة التوافق

قد يدخل زر بقطر مناسب في فتحة اللوحة لكنه يفشل في إحدى النقاط التالية: الموصل لا يركب، أطراف التلامس تختلف، الإضاءة لا تعمل، العمق يمنع إغلاق اللوحة، أو الإشارة غير مفهومة من لوحة التحكم. لهذا تعد المطابقة الوظيفية والكهربائية أولوية على التطابق الشكلي.

في الطلبات متعددة العلامات التجارية، يمكن استخدام مثال مثل زر ضغط أبيض بإضاءة زرقاء لقطع Otis كنقطة لمراجعة مواصفات الزر المطلوبة، لا كبديل تلقائي لأي زر أبيض أو أزرق. يجب دائماً تأكيد الملاءمة للطراز واللوحة القائمة.

متى تستبدل الزر ومتى تستبدل اللوحة؟

استبدل الزر منفرداً عندما يكون العطل واضحاً ومحصوراً فيه، وتكون القطعة قابلة للفك ومتوافقة ومتوفر لها بديل موثق. أما إذا تكررت الأعطال في عدة أزرار، أو تضررت مسارات اللوحة، أو ظهرت مشاكل اتصال وإضاءة جماعية، فقد يكون فحص أو استبدال لوحة الأزرار أكثر ملاءمة.

بالنسبة للمشاريع التي تتضمن تحديثاً، قيّم الواجهة كاملة بدلاً من خلط أزرار من أجيال مختلفة. اختلاف الإضاءة والرموز وارتفاع الأزرار قد يضعف قابلية الاستخدام، حتى لو عملت كل قطعة منفردة.

أسئلة شائعة

هل يمكن تركيب أي زر له القطر نفسه؟

لا. قطر التركيب عامل واحد فقط. يجب أيضاً تطابق العمق، آلية التثبيت، نوع التلامس، الجهد، الإضاءة، الموصل، وطريقة اتصال اللوحة.

لماذا يضيء زر الطابق بعد الضغط عليه؟

غالباً لتأكيد تسجيل طلب الطابق. عند تنفيذ الطلب أو وصول المصعد إلى الوجهة، تتغير حالة الإضاءة بحسب برمجة النظام. السلوك الدقيق يختلف بين أنظمة التحكم.

هل زر النداء الخارجي يرسل المصعد إلى طابق معين؟

في النظام التقليدي، يرسل الزر طلب صعود أو نزول من الطابق الحالي. اختيار الوجهة يتم داخل الكابينة. تستثنى من ذلك بعض أنظمة التوجيه إلى الوجهة التي تسجل الطابق المطلوب من لوحة خارجية.

ما البيانات الأهم لإرسالها عند طلب بديل؟

رقم القطعة، صور الواجهة والخلف، أبعاد التركيب، نوع الموصل، وظيفة الزر، وبيانات الجهد أو اللوحة. هذه البيانات تقلل احتمال عدم التوافق أكثر بكثير من وصف اللون أو العلامة التجارية وحدهما.

لتحضير طلب استبدال عملي، سجّل بيانات القطعة القائمة قبل فكها، وطابقها مع مخطط اللوحة أو دليل الصيانة المتاح. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات؛ ويمكن استخدام بيانات اللوحة والزر الموثقة لتقييم البديل المناسب دون الاعتماد على التشابه الظاهري فقط.
