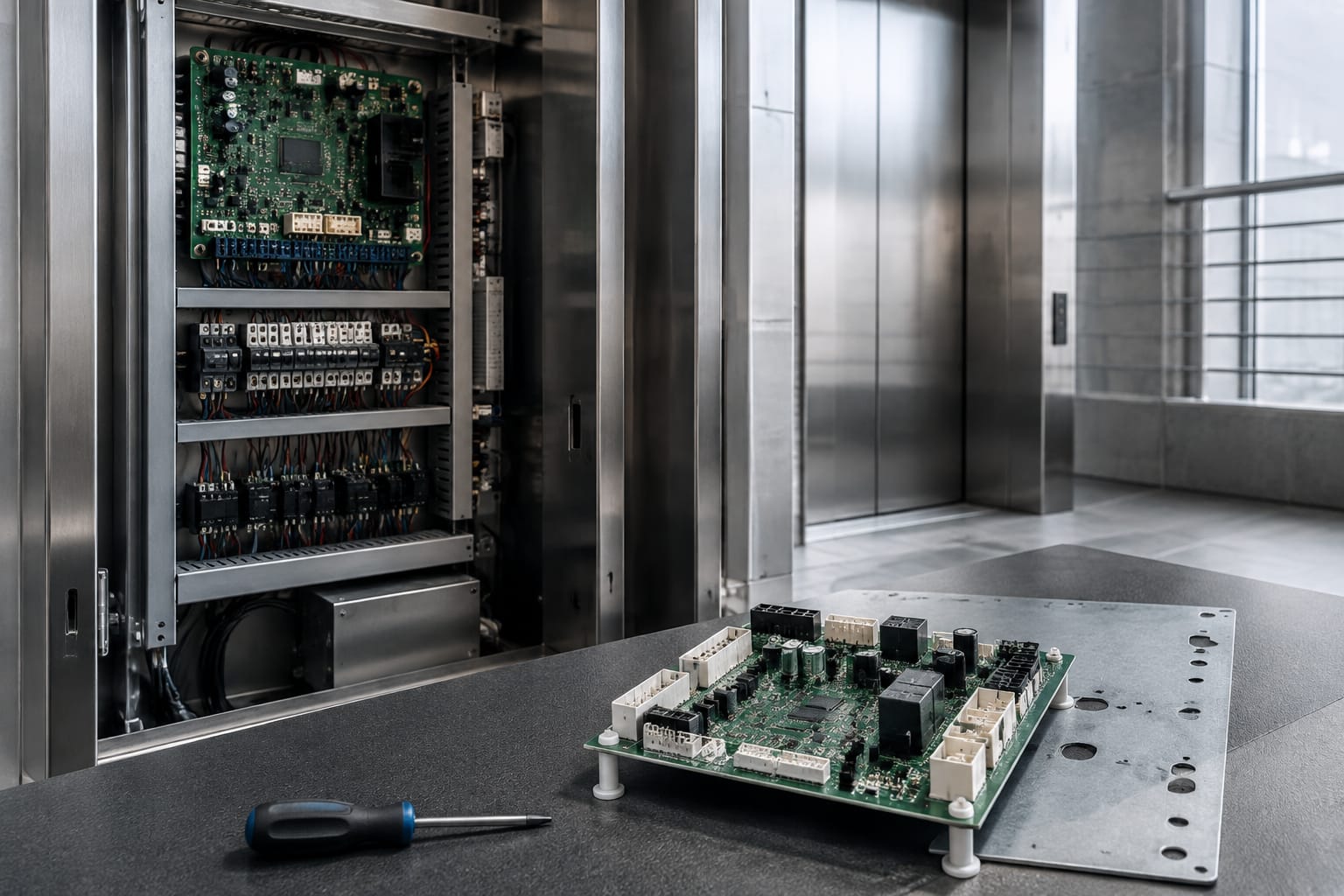

لوحة تحكم المصعد: المكونات والأعطال وخطوات الاستبدال

لوحة تحكم المصعد، أو elevator control panel، هي مركز اتخاذ القرار داخل منظومة المصعد. تستقبل إشارات الأزرار والحساسات ودوائر الأمان، ثم تدير تشغيل المحرك والأبواب ومستوى الوقوف والاتصال داخل الكابينة. لذلك لا تعني رسالة عطل أو توقف المصعد تلقائياً أن اللوحة الرئيسية تالفة؛ فقد يكون السبب تغذية كهربائية أو قفل باب أو حساساً أو موصلاً مرتخياً.

للمقاول أو فريق الصيانة، يبدأ القرار الصحيح بتحديد وظيفة الدائرة المتأثرة وقراءة سجلات الأعطال وفحص إشارات الإدخال والإخراج. أما عند استبدال لوحة أو تحديث نظام التحكم، فالتوافق الكهربائي والبرمجي وتخطيط الموصلات أهم من تشابه الشكل الخارجي أو رقم عائلة المنتج وحده.

ماذا تفعل لوحة تحكم المصعد؟

تنسق لوحة التحكم دورة المصعد من لحظة طلبه حتى فتح الباب في الطابق المطلوب. وتختلف تفاصيل التصميم بين الشركات والطرز، لكن المهام الأساسية متشابهة: مراقبة السلامة، اختيار اتجاه الحركة، إدارة السرعة، تشغيل الأبواب، معالجة الطلبات، وإظهار الحالة أو تسجيل الأعطال.

في مصعد الجر، تتبادل وحدة التحكم الإشارات مع الإنفرتر أو مشغل الحركة، وتتحقق من حالة الفرامل وسلسلة الأمان قبل السماح بالحركة. وفي الأنظمة الأخرى قد تكون دوائر القدرة وطريقة قيادة المحرك مختلفة، بينما يبقى منطق المراقبة والحماية ضرورياً.

من وظائف لوحة تحكم المصعد المعتادة:

• استقبال نداءات الطوابق واختيارات الركاب داخل الكابينة.
• حفظ الطلبات وترتيبها وفق اتجاه الحركة ووضع التشغيل.
• قراءة حساسات الموضع ومفاتيح النهايات ومعلومات منطقة التسوية.
• مراقبة أقفال الأبواب والستائر الضوئية ودوائر الإيقاف والطوارئ.
• إرسال أوامر الفتح والإغلاق وإعادة الفتح إلى مشغل الباب.
• تمكين أو منع الحركة عبر شروط الأمان وإشارات الحالة.
• توفير رسائل الأعطال أو مؤشرات الحالة وربط الاتصال والإنذار عند توفرهما.

وجود عدة لوحات في خزانة التحكم أمر طبيعي. فاللوحة الرئيسية تدير المنطق العام، لكن لوحة الباب أو لوحة الصوت أو وحدة الاتصال قد تكون مستقلة. تحديد اللوحة المسؤولة عن العرض بدقة يمنع استبدال قطعة سليمة بسبب عرض عطل عام في المصعد.

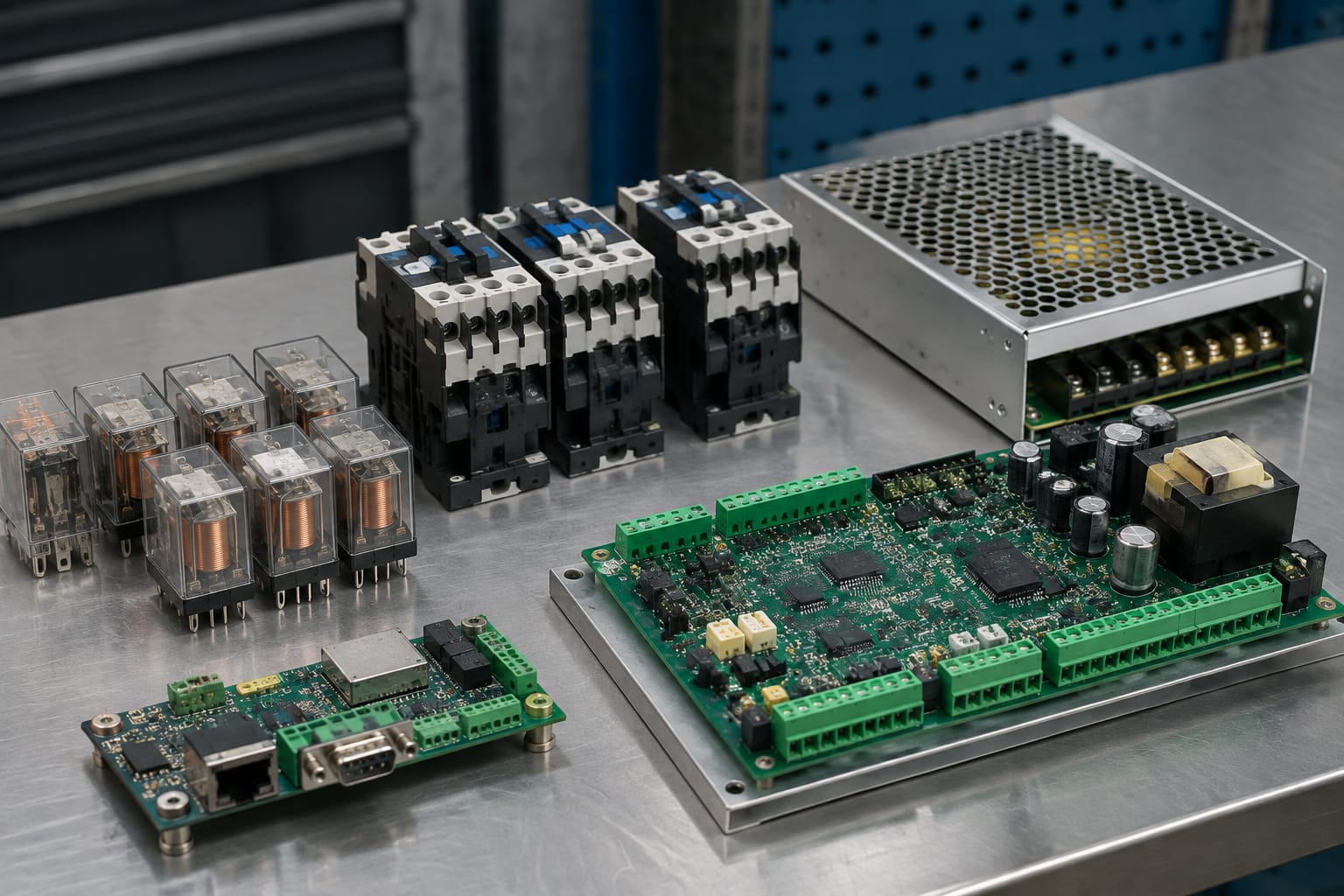

اللوحات الرئيسية ومكونات القدرة

اللوحة الرئيسية ووحدة المعالجة

اللوحة الرئيسية، التي تسمى أحياناً motherboard أو CPU board، هي المعالج الذي يفسر المدخلات ويحدد المخرجات. تضم عادة معالجاً وذاكرة ومنافذ اتصال ومداخل ومخارج رقمية أو تماثلية، إضافة إلى مؤشرات LED أو شاشة تشخيص بحسب الطراز.

لا يكفي تطابق اسم الشركة المصنّعة للحكم على قابلية الاستبدال. قد تختلف إصدارات اللوحة في البرنامج الثابت، عدد محطات التوقف، طريقة توصيف المداخل، بروتوكول الاتصال، أو إعدادات التطبيق. عند شراء لوحة أم للتحكم في المصعد وملحقاته، يجب مطابقة رقم القطعة الكامل وإصدارها وبيانات نظام المصعد قبل اعتماد البديل.

مزود الطاقة والحماية

تعتمد لوحات التحكم على تغذيات مستقرة، مثل دوائر الجهد المنخفض للمعالج والحساسات والمرحلات. ويحول مزود الطاقة الجهد الوارد إلى المستويات التي تحتاجها الإلكترونيات. ضعف هذا الجزء قد يسبب إعادة تشغيل متكررة، انطفاء مؤشرات، رسائل أعطال متغيرة، أو فشل اتصال يبدو وكأنه عطل في اللوحة الرئيسية.

تشمل عناصر القدرة والحماية، بحسب تصميم الخزانة:

• قواطع وفيوزات لحماية الدوائر.
• محول أو وحدة تغذية switching power supply.
• مقومات ومكثفات ترشيح.
• وحدات تنظيم الجهد.
• نقاط تأريض وحماية من الاندفاعات الكهربائية.
• بطارية أو مصدر احتياطي لدوائر محددة، إن كان النظام مصمماً لذلك.

قبل تبديل لوحة إلكترونية مكلفة، قس جهد الدخل والجهود الخارجة في نقاط الاختبار المحددة من المخطط الفني. القياس يجب أن يتم وفق إجراءات السلامة وبواسطة فني مؤهل، لأن خزانة المصعد تحتوي على جهود وطاقة خطرة حتى عندما يكون المصعد متوقفاً.

واجهات الإدخال والإخراج

تستقبل مداخل اللوحة إشارات مثل حالة قفل الباب أو مفتاح الإيقاف أو حساس الموضع. أما المخارج فتقود مرحلات أو ملفات أو مصابيح أو إشارات إلى وحدات أخرى. العطل في نقطة إدخال واحدة لا يثبت تعطل المعالج؛ فقد يكون الكابل مقطوعاً أو التماس ضعيفاً أو الحساس نفسه لا يبدل حالته.

راجع نوع الإشارة قبل الاختبار: بعض الدوائر تتوقع تلامساً جافاً، وبعضها يعمل بجهد محدد، وبعضها مراقب لاكتشاف القطع أو القصر. تطبيق جهد خارجي عشوائياً على المدخل قد يتلف دائرة الإدخال أو يخلق حالة تشغيل غير آمنة.

المرحلات والكونتاكتورات ودوائر الأمان

المرحلات والكونتاكتورات هي حلقة الربط بين منطق التحكم ودوائر التشغيل ذات القدرة الأعلى. تستخدم لإتاحة التشغيل أو فصل دوائر معينة أو عكس بعض الإشارات بحسب التصميم. وقد تسمع نقرة مرحل عند تنفيذ أمر ما، لكن الصوت وحده لا يثبت أن نقاط التلامس سليمة أو أن الدائرة اكتملت.

سلسلة الأمان تضم نقاطاً متصلة على التوالي من أجهزة الحماية، مثل الإيقاف الطارئ وأقفال الأبواب وبعض مفاتيح الحماية. إذا انفتحت نقطة واحدة، تمنع السلسلة الحركة. لذلك فإن توقف المصعد مع بقاء الشاشة أو المعالج قيد التشغيل يشير كثيراً إلى شرط أمان غير مكتمل، وليس بالضرورة إلى عطل في لوحة التحكم.

من الأخطاء المتكررة تجاوز دائرة أمان مؤقتاً لإجبار المصعد على الحركة. هذا قد يخفي سبب العطل ويعرض الفنيين والركاب للخطر. ينبغي استخدام إجراءات الاختبار المعتمدة من الشركة المصنّعة، ثم إعادة الدائرة إلى وضعها الكامل قبل أي تشغيل.

لوحات الاتصال والصوت

لا تعتمد جميع وظائف المصعد على اللوحة الرئيسية. تتولى لوحات الاتصال نقل البيانات بين الكابينة والطوابق ووحدات التحكم، وقد تدير لوحات منفصلة نظام الإنذار أو الهاتف أو الرسائل الصوتية. عطل هذه الوحدات قد يسبب صمتاً في التنبيه الصوتي أو فقدان الاتصال أو ظهور مؤشرات غير صحيحة، بينما تظل حركة المصعد الأساسية ممكنة في بعض الأنظمة.

لوحة الصوت تتطلب مطابقة خاصة، لأن التوافق لا يقتصر على مقاسها. يجب التحقق من نوع الموصل، جهد التغذية، ترتيب أطراف السماعة والميكروفون، واجهة الاتصال، وطريقة تحميل الرسائل أو إعدادها. عند فحص بديل مثل لوحة الصوت VCA-11-QD للمصعد، طابق رقم الطراز والنسخة وخصائص التوصيل مع القطعة المركبة فعلياً.

افحص أيضاً الكابل المتحرك بين الكابينة والخزانة. الانقطاع المتقطع في هذا الكابل قد يظهر كعطل صوت أو اتصال أو أزرار كابينة، ويتغير مع حركة المصعد. تبديل اللوحة قبل اختبار الاستمرارية وحالة الأطراف قد يزيد تكلفة الإصلاح بلا داع.

أعراض أعطال لوحة التحكم الشائعة

العرض الظاهر هو نقطة بداية للتشخيص، وليس حكماً نهائياً على القطعة التالفة. فقد تتشابه أعراض فقد التغذية مع تعطل المعالج، كما قد يبدو عطل الباب مشكلة في التحكم بالحركة.

توقف كامل أو إعادة تشغيل متكررة

إذا كانت الشاشة مطفأة أو تعيد اللوحة التشغيل، فابدأ بمصدر التغذية: القاطع، الفيوز، المحول أو مزود الطاقة، الأرضي، والجهود الخارجة تحت الحمل. انتبه لعلامات الحرارة الزائدة أو الرائحة غير الطبيعية أو انتفاخ المكثفات، من دون اعتبار الفحص البصري بديلاً عن القياس.

المصعد يستجيب للنداءات لكنه لا يتحرك

غالباً ما يرتبط هذا العرض بسلسلة الأمان أو حالة الباب أو تمكين مشغل الحركة أو إشارة الفرامل. سجّل رمز العطل، ثم افحص تسلسل شروط الحركة في المخطط. لا تفترض أن عدم تشغيل الكونتاكتور يعني تلفه؛ قد لا تصدر اللوحة الأمر بسبب إدخال أمان مفتوح.

مشاكل متقطعة أو أعطال تتغير

العطل المتقطع يستدعي التركيز على الموصلات والكابلات والأرضي والتغذية والاهتزاز والحرارة. من العلامات المفيدة: هل يظهر العطل عند طابق معين؟ هل يتزامن مع فتح الباب؟ هل يختفي بعد فصل التغذية ثم يعود؟ هذا السياق يضيّق دائرة الفحص أكثر من استبدال لوحات متعددة بالتجربة.

خلل في الباب فقط

توقف الباب عن الفتح أو الإغلاق قد ينتج من مشغل الباب أو قفل الباب أو الحساسات أو لوحة الباب أو الكابل. ابدأ بمراجعة كود العطل وإشارات الباب، ثم طابق القطعة إذا ثبت أن المشكلة ضمن دائرة التحكم بالباب. في التطبيقات المتوافقة، قد تكون لوحة تحكم باب مصعد Toshiba مرجعاً لقطعة يجب فحص رقمها وتوصيلاتها قبل طلب البديل، لا بديلاً عاماً لكل أنظمة الأبواب.

فحوصات تشخيصية قبل الاستبدال

اتبع مخطط النظام ودليل الخدمة الخاصين بالطراز كلما توفرا. الفحص المنظم يقلل خطر تغيير اللوحات بصورة عشوائية ويحتفظ بمعلومات العطل اللازمة لبرمجة القطعة البديلة.

1. أمّن المصعد وفق إجراءات الموقع، وعطّل الحركة قبل العمل داخل الخزانة.
2. دوّن رمز العطل والحالة التشغيلية، ثم صوّر التوصيلات والملصقات بوضوح.
3. افحص الجهد الوارد، والفيوزات، والجهود المنخفضة الخارجة من مزود الطاقة.
4. راجع مؤشرات LED والشاشة وسجل الأعطال وفق معانيها الخاصة بالطراز.
5. افحص سلسلة الأمان وأقفال الأبواب ومفاتيح الإيقاف دون تجاوز الحمايات.
6. اختبر حالة المداخل المرتبطة بالعطل من لوحة التشخيص أو عند نقاط القياس المعتمدة.
7. افحص الموصلات بحثاً عن ارتخاء أو تأكسد أو سنون منثنية أو آثار سخونة.
8. راجع كابلات الكابينة والأبواب، خصوصاً إذا كان العطل متقطعاً.
9. تحقق من مخارج اللوحة ومرحلاتها فقط بعد التأكد من أن شروط الإدخال صحيحة.
10. احفظ الإعدادات والبيانات المتاحة قبل إزالة أي لوحة قابلة للبرمجة.

لا تستبدل اللوحة الرئيسية إلا بعد استبعاد مصدر الطاقة والأسلاك وأجهزة الحقل ذات الصلة. وإذا كانت اللوحة تحمل برمجيات خاصة أو بيانات طوابق، فافترض أن القطعة البديلة قد تحتاج تهيئة أو نقل إعدادات حتى لو كان رقمها متطابقاً.

توافق اللوحات والموصلات قبل الشراء

التوافق يعني أن البديل يؤدي الوظيفة نفسها ضمن النظام القائم من دون تعديل غير معتمد أو مخاطرة في دوائر السلامة. تشابه صورة اللوحة، وعدد الموصلات، أو اسم السلسلة لا يكفي وحده.

استخدم القائمة التالية عند طلب لوحة تحكم أو بطاقة بديلة:

• رقم القطعة الكامل، بما يشمل أي لاحقة أو رقم مراجعة.
• الشركة المصنّعة وطراز وحدة التحكم أو مشغل الباب المرتبط.
• إصدار البرنامج الثابت أو نسخة اللوحة عند ذكرها على الملصق.
• جهد التغذية ونوعها، وجهود مداخل ومخارج الإشارة.
• عدد الموصلات وشكلها وترتيب الأطراف وترقيمها.
• نوع واجهة الاتصال والبروتوكول عند وجود اتصال شبكي.
• وظيفة اللوحة الفعلية: رئيسية، باب، صوت، اتصال، إدخال/إخراج أو قيادة.
• إعدادات التطبيق: عدد الطوابق، نوع الأبواب، الحساسات، أسلوب الترقيم والخيارات.
• حالة القطعة: جديدة أو مجددة أو مستعملة، مع ما يلزم من اختبار أو تهيئة.
• الحاجة إلى برمجة ميدانية أو أدوات خدمة أو ملفات إعدادات خاصة.

لا تغيّر ترتيب أسلاك موصل لتلائم لوحة مشابهة ما لم يؤكد مخطط موثوق التوافق. الموصلات المتشابهة قد تختلف في توزيع الجهد أو الإشارة، ويؤدي التوصيل الخاطئ إلى تلف فوري أو سلوك غير آمن.

بالنسبة للمستوردين والموزعين، من المفيد طلب صور واضحة للملصق والموصلات من العميل النهائي، مع وصف العطل ونوع النظام. هذا يقلل أخطاء التوريد ويتيح مقارنة رقم القطعة والمراجعة قبل شحن طلبات متعددة.

تشغيل الضوابط التي تم إصلاحها أو تحديثها

بعد إصلاح لوحة أو استبدالها أو تحديث نظام التحكم، لا يعد تشغيل المصعد التجريبي وحده كافياً. يجب تنفيذ اختبار قبول منظم يثبت أن الإعدادات ووظائف السلامة والتشغيل تعكس حالة الموقع الفعلية.

ابدأ بالتحقق من تثبيت اللوحة والتأريض والتوصيلات وعدم وجود أسلاك محشورة أو أطراف مكشوفة. بعد ذلك، راجع إعدادات عدد الطوابق والاتجاهات ومناطق التسوية ونوع الباب وخصائص الحساسات. ينبغي أن ينفذ هذه الخطوات فني قادر على قراءة مخطط النظام وإجراءات الشركة المصنّعة.

تشمل اختبارات التشغيل المعتادة، وفق ما ينطبق على النظام:

• استجابة نداءات الطوابق واختيارات الكابينة.
• الاتجاه والترتيب الصحيحان للطلبات.
• دقة الوقوف والتسوية في كل طابق.
• فتح الباب وإغلاقه وإعادة الفتح عند وجود عائق.
• حالة أقفال الأبواب وسلسلة الأمان.
• وظيفة الإنذار والاتصال والصوت عند توفرها.
• العودة إلى الخدمة بعد فصل وإعادة التغذية.
• تسجيل الأعطال وخلوه من رموز جديدة غير مفسرة.
• تشغيل المصعد في الحالات الخاصة المهيأة في الموقع، عندما تكون ضمن نطاق النظام.

إذا كان التغيير تحديثاً كبيراً لا مجرد استبدال لوحة مطابقة، فقد تتغير واجهات الحساسات أو منطق الأبواب أو الاتصال. في هذه الحالة، تعامل مع العمل كتحديث منظومة: راجع المخططات، وثّق أي تعديلات، ولا تفترض أن الأسلاك والإعدادات السابقة مناسبة للضوابط الجديدة.

أسئلة شائعة

هل يمكن إصلاح لوحة تحكم المصعد بدلاً من استبدالها؟

قد يكون الإصلاح ممكناً عند وجود عطل واضح في التغذية أو موصل أو مرحل أو مكوّن إلكتروني، لكن القرار يعتمد على توفر المخطط، وإمكانية اختبار اللوحة، وحالة البرنامج، وأثر التوقف على الموقع. إذا تعذر التحقق من موثوقية الإصلاح أو كانت اللوحة غير مدعومة، فقد يكون الاستبدال المتوافق مع تهيئة صحيحة خياراً عملياً أكثر.

هل ظهور كود عطل يعني أن اللوحة معطلة؟

لا. كود العطل يصف حالة رصدها نظام التحكم، مثل دائرة أمان مفتوحة أو خلل في الباب أو فقد اتصال. استخدمه لتحديد مسار الفحص، ثم أكد السبب بقياسات ومراجعة المخطط قبل الحكم على اللوحة.

ما المعلومات التي يجب جمعها قبل طلب بديل؟

اجمع رقم القطعة كاملاً، صور الملصقات والموصلات، طراز الخزانة أو وحدة الباب، إصدار اللوحة إن وجد، وصف العطل، وأي بيانات برمجة أو إعدادات متاحة. هذه المعلومات أهم من اسم القطعة العام عند التحقق من التوافق.

هل تتطلب اللوحة البديلة برمجة؟

بعض اللوحات تعمل بعد نقل الإعدادات أو بتهيئة محددة، فيما يحتاج بعضها إلى برمجة عدد الطوابق وخيارات الأبواب ومعلمات النظام أو برنامج ثابت ملائم. يجب تأكيد ذلك للطراز المحدد قبل تركيب القطعة.

القرار السليم يبدأ بتشخيص موثق ثم مطابقة دقيقة للقطعة والإصدار والتوصيلات والإعدادات. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات؛ وعند التوريد، أرسل بيانات اللوحة والصور ورقم القطعة لمراجعة التوافق الفني قبل اعتماد الطلب.
