دليل اختيار لوحة تحكم المصعد وتحديثها للمشاريع القائمة

لوحة تحكم المصعد، أو elevator controller، هي الوحدة التي تنسق حركة المصعد، الأبواب، الإشارات، ودوائر الأمان. وعند استبدالها أو تحديثها، لا يكفي اختيار لوحة تبدو متوافقة مع عدد الطوابق؛ فالقرار الصحيح يعتمد على نوع الماكينة، الجهد المتاح، واجهات الأبواب، أجهزة الحماية، الإشارات، وخطة الحفاظ على المصعد أثناء التحويل.

في مشاريع الصيانة والتحديث في السعودية، تكون أفضل نتيجة عادة من مسح موقعي موثق قبل طلب المعدات. سجّل توصيلات اللوحة الحالية، مواصفات المحرك والـ drive، نوع مشغل الباب، عدد المداخل والمخارج، وأي وظائف مطلوبة مثل التحكم في الدخول أو الإنقاذ التلقائي. بهذه الطريقة يمكن تقييم استبدال لوحة التحكم بدقة بدل معالجة مشاكل التوافق بعد التركيب.

ما الذي تديره لوحة تحكم المصعد؟

لوحة التحكم هي مركز القرار في نظام المصعد. تستقبل الإشارات من الكبائن والطوابق والحساسات، وتتحقق من شروط الأمان، ثم ترسل أوامر الحركة والتوقف وفتح الأبواب وعرض الحالة.

تشمل مسؤولياتها الأساسية عادة ما يلي:

• تسجيل طلبات الركاب من لوحة أزرار الكابينة ومحطات النداء في الطوابق.
• تحديد اتجاه الحركة وتسلسل التوقفات وفق منطق التشغيل المبرمج.
• تشغيل المحرك عبر نظام التشغيل المناسب، مثل VVVF drive في مصاعد الجر الحديثة.
• مراقبة سرعة المصعد، موضعه، منطقة التسوية، وحالة الحركة.
• إدارة دورة الباب: الفتح، الغلق، إعادة الفتح عند وجود عائق، والقفل قبل الحركة.
• مراقبة سلسلة الأمان، مثل أقفال الأبواب، مفتاح الحفرة، مفاتيح سطح الكابينة، والمنظم أو أجهزة الحماية المرتبطة به حسب تصميم النظام.
• عرض الأعطال وحالات التشغيل وتسجيلها، وإتاحة واجهة للفني من أجل الضبط والتشخيص.
• دعم وظائف إضافية عند توفرها في التصميم، مثل العودة عند الحريق، التشغيل على مولد احتياطي، الإنقاذ التلقائي، أو التحكم في صلاحيات الوصول.

ينبغي الفصل بين لوحة التحكم ولوحة قيادة المحرك عند تقييم الموقع. في بعض الأنظمة تكونان وحدتين منفصلتين، بينما تجمعهما وحدات حديثة في خزانة واحدة أو تربطهما عبر اتصال رقمي. هذا التفصيل مهم لأنه يحدد نطاق الاستبدال والتوصيلات التي يلزم فحصها.

لوحات الريليه وPLC والتحكم المتكامل

لا توجد أفضل لوحة تحكم لجميع المصاعد. النوع المناسب هو الذي يحقق توافقاً واضحاً مع المعدات القائمة ويوفر تشخيصاً وصيانة قابلة للإدارة خلال العمر المتوقع للمصعد.

لوحات الريليه: متى يكون الإبقاء عليها منطقياً؟

قد يكون إصلاح لوحة الريليه مناسباً إذا كان العطل محدداً، والمكونات متاحة، ومنطق النظام موثق، ولا توجد حاجة فعلية لتحديث الباب أو الإشارات أو وظائف الأمان. لكنه يصبح قراراً أقل عملية عندما تتكرر أعطال نقاط التلامس والأسلاك، أو عندما يصعب تتبع التعديلات السابقة، أو عندما تحتاج المنشأة إلى معلومات أعطال أو وظائف لا يوفرها التصميم الأصلي.

استبدال لوحة الريليه لا يعني بالضرورة استبدال كل معدات المصعد. لكن يجب التأكد من توافق اللوحة الجديدة مع المحرك، الفرامل، الحساسات، الباب، ومصفوفة النداءات قبل الاعتماد على خيار التحديث الجزئي.

لوحات PLC: مرونة تحتاج إلى انضباط

يمكن أن تكون حلول PLC ملائمة عندما توجد متطلبات تشغيل غير معتادة أو واجهات مبنى خاصة. غير أن مرونتها ليست بديلاً عن التوثيق. يجب أن يتضمن التسليم نسخة محمية وقابلة للاسترجاع من البرنامج، مخطط نقاط الإدخال والإخراج، وصفاً للإنذارات، وإجراءات تعديل واضحة.

من المخاطر الشائعة أن يعتمد الموقع على برنامج لا يملكه سوى طرف واحد، أو على منطق جرى تعديله في الميدان بلا سجل. في هذه الحالة، قد يتحول أي عطل لاحق إلى عمل هندسي طويل بدلاً من مهمة صيانة محددة.

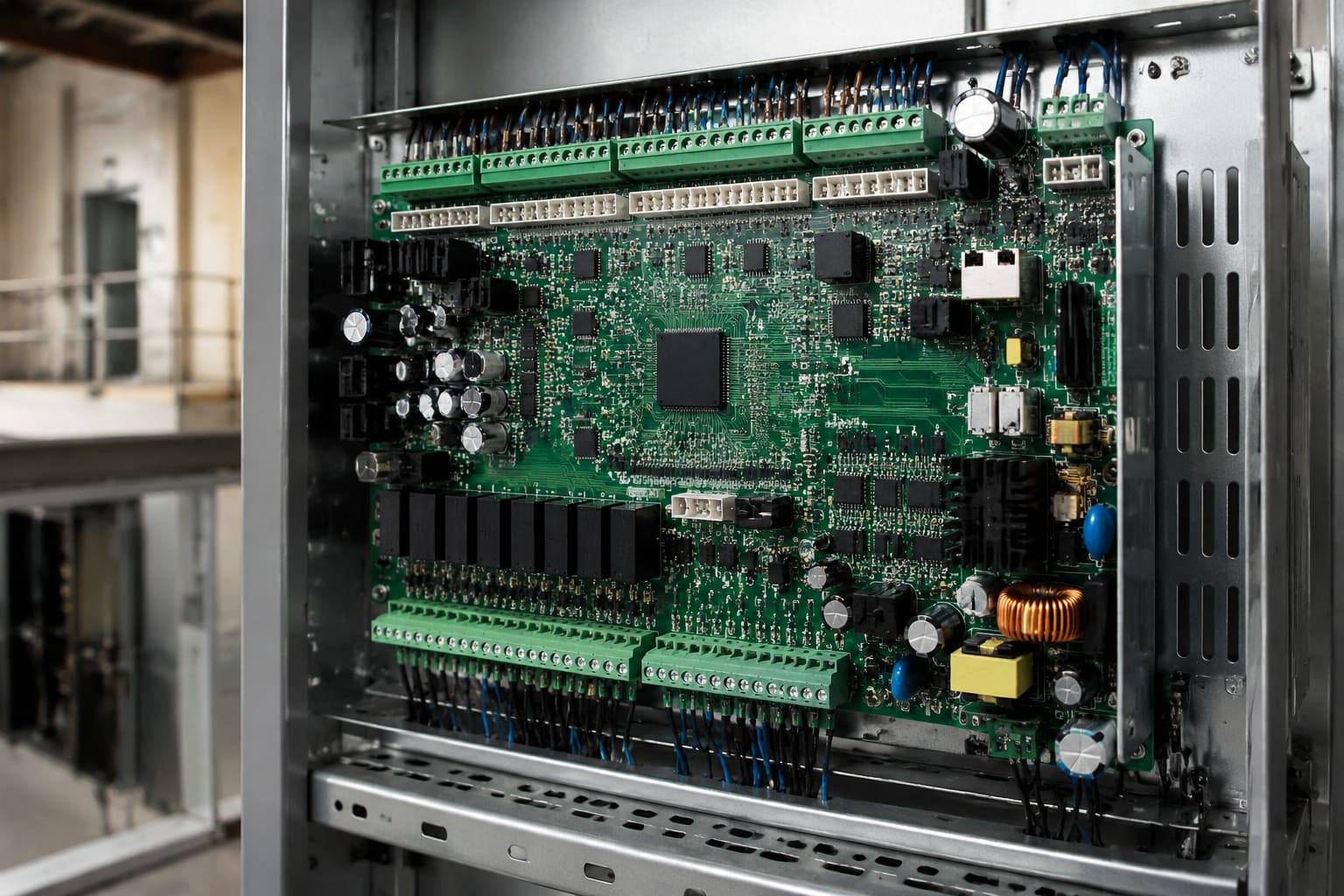

التحكم المتكامل: خيار عملي للتحديث

اللوحات المخصصة للمصاعد تجمع وظائف التشغيل والرقابة التي يحتاجها الفني عادة، مثل ضبط الأرضيات، مراقبة الأخطاء، إدارة الباب، وإعدادات التشغيل الخاصة. وهي مناسبة غالباً عندما يكون الهدف إطالة عمر مصعد قائم مع تحسين القدرة على تشخيص الأعطال.

رغم ذلك، لا تفترض أن لوحة حديثة ستعمل مع كل مكونات المصعد القديمة من دون محولات أو إعادة تمديد. تحقق من نوع حساس الموضع، بروتوكول الإشارات، جهد ملفات الكونتاكتور أو الفرامل، ومدخلات الباب قبل إصدار أمر الشراء.

تطبيقات مصاعد الجر مقابل المصاعد الهيدروليكية

يختلف اختيار لوحة تحكم المصعد باختلاف منظومة الحركة. لا يكفي أن تكون اللوحة مصنفة لعدد الطوابق نفسه، لأن أوامر القدرة والمراقبة تختلف بين مصعد الجر والمصعد الهيدروليكي.

مصاعد الجر

في مصاعد الجر، تتعامل اللوحة عادة مع محرك الجر ووسيلة قيادته، والفرامل، ومعلومات السرعة والموضع. في الأنظمة المزودة بـ VVVF drive، يجب التحقق من طريقة تبادل إشارات التشغيل والحالة بين المتحكم والـ drive، مثل أوامر الاتجاه والتمكين، وإشارة الجاهزية، وحالة العطل، ومدخلات السرعة أو التسوية إن كانت مستخدمة.

أهم نقاط الفحص تشمل:

• نوع المحرك وبياناته الاسمية، وطريقة توصيله.
• نوع الـ drive وإصداره وإشارات الواجهة المتاحة.
• جهد ملف الفرامل وطريقة التحكم به.
• نظام تحديد الموضع: مغناطيسات، حساسات، إنكودر، أو نظام آخر.
• متطلبات الإنقاذ التلقائي أو مصدر الطاقة الاحتياطي.
• توافق سلسلة الأمان مع تصميم اللوحة الجديدة.

لا ينبغي تغيير إعدادات الـ drive لمجرد معالجة خلل في المنطق أو الإشارات. يجب أولاً فصل ما إذا كانت المشكلة في المتحكم أو الاتصال أو دائرة الأمان أو نظام القيادة نفسه.

المصاعد الهيدروليكية

تتحكم لوحة المصعد الهيدروليكي في وحدة القدرة الهيدروليكية، مثل تشغيل المحرك والصمامات، إضافة إلى مراقبة الحركة والباب وسلسلة الأمان. لذلك يلزم التحقق من جهد ودارة ملفات الصمامات، تسلسل الصعود والهبوط، ونوع حساسات الموضع المستخدمة.

فحص التوافق للمصعد الهيدروليكي ينبغي أن يتناول:

• قدرة المحرك وجهد تشغيله وطريقة البدء.
• ملفات صمام الصعود والهبوط والتسوية، وجهدها وتيارها.
• نوع وحدة القدرة والملحقات المتصلة بها.
• منطق إعادة التسوية إن كان مطلوباً في النظام.
• مستشعرات مستوى الزيت أو الحرارة أو الضغط إذا كانت موصلة إلى اللوحة.
• حالات الهبوط في الطوارئ والمتطلبات المرتبطة بالموقع.

في كلا التطبيقين، يجب أن تكون دوائر الحماية وأجهزة الأمان متوافقة مع مخطط النظام وتعليمات المصنع. لا يجوز التعامل مع مداخل الأمان على أنها نقاط إشارات عادية، ولا استخدام جسور مؤقتة كحل تشغيلي.

واجهات الباب والتحكم فوق سقف الكابينة

أعطال الباب من أكثر أسباب توقف المصاعد، لذلك يجب أن يكون توافق واجهة الباب جزءاً أساسياً من قرار اختيار المتحكم. لوحة التحكم تصدر أوامر الفتح والغلق وتستقبل حالات القفل والباب المفتوح والعائق، لكن التفاصيل تختلف كثيراً حسب نوع مشغل الباب وترتيب التوصيلات.

واجهة مشغل الباب

قبل استبدال المتحكم، حدّد ما إذا كان مشغل الباب يعمل بإشارات تقليدية أم بواجهة خاصة، وما هي جهود الإشارات المطلوبة، وهل يحتاج إلى تلامسات جافة أو مخارج مزودة بجهد. افحص أيضاً:

• أمر الفتح وأمر الغلق ومدخل إعادة الفتح.
• حالة قفل الباب وسلسلة أقفال الأبواب.
• حساس الستارة الضوئية أو الحافة الميكانيكية.
• زمن فتح الباب وغلقه والتأخير عند الطابق.
• أبواب أمامية أو خلفية، إن وجدت.
• إمكانية ضبط اتجاه الفتح لكل طابق عند وجود ترتيبات خاصة.

قد تساعد قطع نظام مشغل الباب متعددة الوظائف في تقييم مكونات واجهة الباب عند العمل على أنظمة متوافقة، لكن يجب دائماً مطابقة رقم القطعة، مخطط التوصيل، والجهد مع معدات الموقع قبل التركيب.

إشارات سطح الكابينة

تحتاج اللوحة إلى اتصال موثوق مع معدات سطح الكابينة، ومنها محطات الفحص ومفاتيح الإيقاف والحساسات والستارة الضوئية وإشارات الباب، وفق تصميم المصعد. في التحديثات، راجع حالة كابل الحركة ونظام ترقيم أسلاكه، لأن تدهور العزل أو التوصيلات غير الموثقة قد يسبب أعطالاً متقطعة تبدو وكأنها عطل في اللوحة الجديدة.

الخطأ المتكرر هو إعادة استخدام كابل قديم دون اختبار الاستمرارية والعزل مع افتراض أن الخلل برمجي. اختبار الأسلاك وتوثيق الأطراف يوفران وقتاً كبيراً عند التشغيل لاحقاً.

المداخل والمخارج ودوائر الأمان

يجب إعداد جدول نقاط واضح قبل اختيار لوحة التحكم. يحتوي هذا الجدول على كل إشارة، مصدرها، وظيفتها، جهدها، وحالة التلامس الطبيعية. وهو أهم من مجرد عدّ الأزرار أو الطوابق.

ما الذي يجب حصره؟

قسّم النقاط إلى مجموعات لتفادي إغفال واجهات مهمة:

• المدخلات: نداءات الطوابق، اختيار الكابينة، حساسات الموضع، حالات الباب، مفاتيح الفحص، حالة الـ drive أو وحدة القدرة.
• المخرجات: أوامر الحركة، تشغيل الفرامل أو الصمامات حسب التصميم، مؤشرات الطوابق، أجراس الإنذار، أوامر الباب، وإشارات العرض.
• دوائر الأمان: أقفال الأبواب، مفاتيح الحفرة، مفاتيح سقف الكابينة، نقاط الحماية المرتبطة بالنظام، وأي سلسلة أمان منصوص عليها في مخطط المصعد.
• الاتصال: شاشة العرض، وحدات التحكم في الدخول، وحدات المراقبة، أو واجهات المبنى إن كانت موجودة.

تعامل مع السعة الاحتياطية بحذر. وجود مداخل أو مخارج إضافية مفيد للتوسع، لكنه لا يضمن توافق نوع الإشارة. يجب التأكد من الجهد، التيار، طبيعة الدخل أو الخرج، العزل المطلوب، وطريقة التشخيص التي توفرها اللوحة.

عند إضافة التحكم في الدخول، راجع هل تحتاج الواجهة إلى ترخيص أرضيات محددة، أو إشارات منع تسجيل، أو اتصال شبكي. يمكن الاطلاع على أمثلة لمكونات هذا المجال عبر لوحة التحكم في دخول المصعد، لكن تصميم الصلاحيات وتوافقها مع متحكم المصعد القائم يحتاجان مراجعة هندسية لكل مشروع.

كيفية اختيار جهاز بديل للوحة تحكم المصعد

ابدأ بالمواصفات المطلوبة للموقع، ثم قارن المتحكمات المرشحة بها. الاعتماد على صورة اللوحة أو رقم طراز قديم وحده ليس طريقة شراء آمنة، لأن النسخ والتعديلات وواجهات الماكينة قد تختلف.

قائمة تحقق قبل التوريد

• بيانات المصعد: عدد الطوابق، عدد المداخل، سرعة المصعد، ونوع منظومة الحركة.
• بيانات المحرك ووسيلة القيادة أو وحدة القدرة الهيدروليكية.
• مخططات اللوحة الحالية، حتى لو كانت غير مكتملة، مع صور واضحة للترقيم والأطراف.
• نوع مشغل الباب ووظائف الباب الأمامي والخلفي.
• مواصفات مصدر التغذية المتاح في غرفة الماكينة أو خزانة التحكم.
• جدول إشارات المداخل والمخارج، بما فيها الأجراس والإضاءة والشاشات.
• مكونات التحكم في الدخول أو المراقبة المرتبطة بالمصعد.
• احتياج الموقع إلى الإنقاذ، العودة للحريق، التشغيل على مولد، أو واجهات خاصة.
• أدوات البرمجة، كابل الخدمة، طريقة حفظ الإعدادات، وحقوق الوصول للفنيين.
• المستندات المطلوبة للتسليم: مخططات، قائمة أطراف، معلمات، وسجل اختبار.

لا تجعل سهولة التركيب معياراً منفرداً. قد تقلل لوحة ذات ضفيرة جاهزة وقت التوصيل، لكنها لا تعالج مشكلة اختلاف الحساسات أو إعدادات الـ drive أو تسلسل الأمان. كذلك، لا تستخدم لوحة عامة لتجاوز وظائف أصلية ضرورية لمجرد أنها تقبل إشارات النداء الأساسية.

عند الحاجة إلى لوحة أو مكونات مرتبطة بالتحكم في الدخول، يمكن لمشتري القطع مراجعة لوحة أم للتحكم في وصول المصعد مع التحقق من التوافق الفعلي والوثائق الفنية قبل اتخاذ القرار. وتوفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM، ما يجعل دقة مواصفات الطلب مهمة لتحديد البديل المناسب.

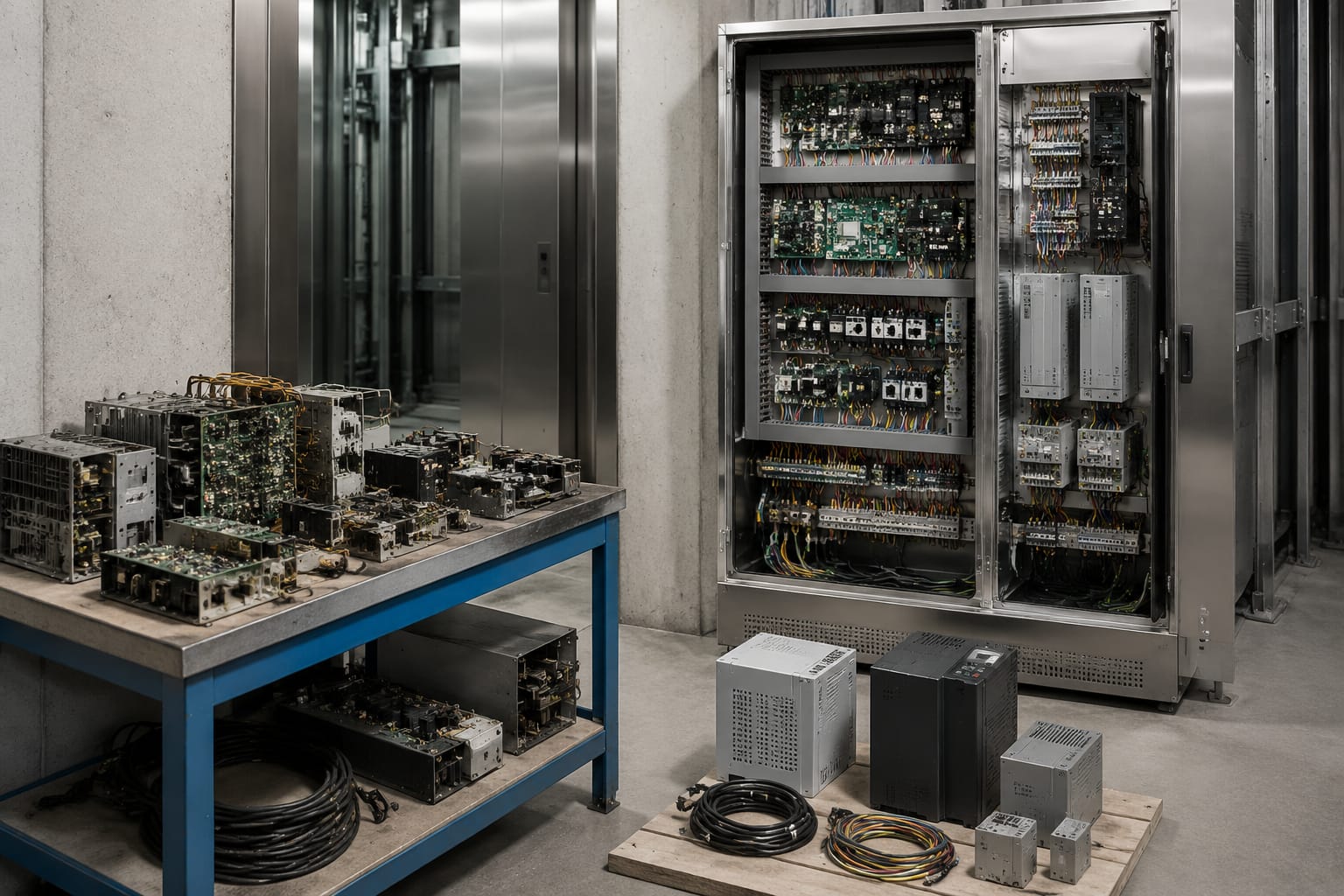

التخطيط لمشروع تحديث لوحة التحكم

تحديث المتحكم مشروع تشغيلي وكهربائي، وليس تبديل صندوق داخل الخزانة فقط. التخطيط الجيد يقلل فترة توقف المصعد ويمنع ظهور أعطال غير متوقعة بعد إعادة الخدمة.

1. مسح الموقع وتحديد النطاق

وثّق حالة كل جزء مرتبط باللوحة: الأسلاك، الكونتاكتورات، مصادر التغذية، الـ drive أو وحدة القدرة، الباب، الحساسات، كابل الحركة، ولوحات النداء. حدّد أيضاً ما سيبقى وما سيستبدل وما سيتطلب محولاً أو تمديداً جديداً.

إذا كانت الأسلاك القديمة غير مرقمة أو خضعت لتعديلات كثيرة، فخصص وقتاً لإعادة ترقيمها وتحديث مخططها. نقل الأسلاك بالاعتماد على ألوان قديمة أو ذاكرة الفني يرفع احتمال الخطأ.

2. إعداد مخطط التحويل

يتضمن مخطط التحويل مقارنة طرف بطرف بين النظام القديم والجديد، مع تعريف واضح لأي نقاط لا تستخدم أو نقاط تضاف. راجع التوصيلات مع مخطط المعَدّات وليس مع تسمية طرفية فقط، لأن التسميات تختلف بين الشركات والموديلات.

ينبغي أيضاً الاتفاق مسبقاً على طريقة الرجوع للحالة السابقة عند ظهور عائق أثناء التحويل، خصوصاً في المباني التي يعتمد مستخدموها على المصعد يومياً.

3. البرمجة خارج أوقات الذروة

أدخل المعلمات الأساسية، مثل بيانات الطوابق واتجاهات الحركة ومناطق الباب ومنطق النداءات، قبل نافذة التوقف بقدر ما يسمح به المتحكم. احتفظ بنسخة من الإعدادات النهائية ونسخة أساس يمكن الرجوع إليها.

لا تنسَ مطابقة عرض الطابق في الكابينة واللوحات الخارجية مع ترقيم المبنى الفعلي. هذه نقطة بسيطة، لكنها تسبب ارتباكاً للمستخدمين إذا لم تُراجع بعد البرمجة.

4. الاختبار المرحلي

ابدأ باختبار التغذية والدوائر الثابتة، ثم حركة الفحص، ثم الباب والحساسات، وبعدها التشغيل العادي والنداءات والوظائف الإضافية. لا تقفز مباشرة إلى التشغيل التلقائي الكامل قبل التأكد من كل إشارات الأمان والموضع.

التشغيل التجريبي والتوثيق

التشغيل الناجح لا يقتصر على أن المصعد يتحرك بين الطوابق. يجب التحقق من جميع حالات التشغيل التي صُمم لها، وتسجيل النتائج بطريقة تتيح للفني التالي فهم النظام دون تخمين.

ينبغي أن تغطي قائمة التشغيل، وفق نطاق المشروع وتعليمات المعدات، ما يلي:

• اتجاه الحركة والتوقف والتسوية في كل طابق.
• تسجيل نداءات الكابينة والطوابق وترتيبها.
• فتح الأبواب وغلقها وإعادة فتحها عند وجود عائق.
• حالة أقفال الأبواب ومنع الحركة عند عدم تحقق شروط الأمان.
• وضع الفحص على سطح الكابينة وفي الحفرة حيث ينطبق.
• استجابة المتحكم لأعطال الـ drive أو وحدة القدرة.
• الإنذار والاتصال ووظائف الطوارئ المركبة في الموقع.
• أي إعدادات للتحكم في الدخول، مثل منع اختيار طوابق غير مصرح بها.
• حفظ سجل الأعطال ونسخة الإعدادات النهائية.

سلّم مع المشروع مخطط التوصيل النهائي، جدول نقاط الإدخال والإخراج، نسخة من معلمات المتحكم والـ drive عند ارتباطهما، قائمة قطع الغيار المستخدمة، وتعليمات الوصول البرمجي. الوثائق ليست عملاً إدارياً ثانوياً؛ فهي تقلل زمن التشخيص وتحمي الاستثمار في التحديث عند تغيير فريق الصيانة.

أسئلة شائعة

هل يمكن استبدال لوحة التحكم مع الإبقاء على المحرك والباب القديمين؟

نعم في كثير من الحالات، بشرط تحقق التوافق الكهربائي والوظيفي. يجب فحص واجهة وسيلة القيادة أو وحدة القدرة، جهد الفرامل أو الصمامات، نوع الحساسات، وإشارات مشغل الباب وسلسلة الأمان. لا تفترض التوافق بناءً على عمر المصعد أو عدد طوابقه فقط.

هل يلزم تغيير الـ drive عند تحديث المتحكم؟

ليس دائماً. إذا كانت واجهة الـ drive ووظيفته وحالته مناسبة، قد يبقى ضمن المشروع. لكن إذا كان غير موثق، أو متعطل بشكل متكرر، أو لا يدعم الإشارات والوظائف المطلوبة، فقد تكون مراجعته أو استبداله جزءاً من نطاق التحديث.

ما أهم مستند يجب طلبه مع لوحة التحكم؟

المخطط الكهربائي المطابق للوحة الموردة وجدول الأطراف، ثم ملف الإعدادات أو طريقة استخراجه واستعادته. من دون هذه الوثائق تصبح الصيانة اللاحقة معتمدة على التخمين أو الدعم الخارجي.

هل يمكن إضافة التحكم في الدخول إلى أي مصعد؟

يعتمد ذلك على نوع المتحكم، طريقة تسجيل النداءات، والواجهات المتاحة. قد يكون ممكناً عبر مداخل مخصصة أو وحدة إضافية أو تعديل في منطق التشغيل. يجب التحقق من أن الإضافة لا تؤثر في النداءات الأساسية أو وظائف الطوارئ.

ابدأ بطلب جرد فني موثق للمصعد، ثم طابقه مع قائمة التحقق الواردة هنا قبل اختيار أي elevator controller أو اعتماد نطاق التحديث. هذا يوضح التوافق المطلوب، القطع التابعة، واختبارات التشغيل التي يجب إدراجها في المشروع.
