ثقل موازنة المصعد: الأجزاء والوظيفة وفحوصات السلامة

ثقل موازنة المصعد هو الكتلة التي تعادل وزن الكابينة وجزءاً محدداً من الحمولة المصنفة، ليعمل نظام الجر بكفاءة ويقل الجهد على ماكينة المصعد وحبال التعليق. وهو ليس مجرد مجموعة أوزان في بئر المصعد؛ فسلامته تعتمد على الإطار، وأثقال التعبئة، وأحذية التوجيه، والاتصالات، والخلوصات، ووسائل الإيقاف عند الحفرة.

عند فحص أو شراء أجزاء ثقل موازنة المصعد، لا يكفي مطابقة شكل القطعة. يلزم التحقق من تصميم المصعد، سعة الكابينة، نسبة الموازنة المعتمدة، مقاس السكك، نوع الحذاء، وترتيب التعليق. أي تغيير غير محسوب في الكتلة أو الخلوص قد ينعكس على جودة الحركة، مسافة التوقف، وسلامة العاملين.

لماذا تستخدم مصاعد الجر ثقلاً موازناً؟

في مصعد الجر تتحرك الكابينة وثقل الموازنة في اتجاهين متعاكسين عبر حبال أو وسائل تعليق تمر فوق بكرة الجر. تكون كتلة ثقل الموازنة عادة مساوية لوزن الكابينة الفارغة مضافاً إليه جزء من الحمولة المصنفة. ولا توجد نسبة واحدة تصلح لجميع المصاعد؛ إذ تعتمد النسبة على تصميم الشركة المصنعة، ونوع الاستخدام، وأداء ماكينة الجر، ومنظومة التحكم.

هذا التوازن يقلل فرق الأحمال الذي يجب على الماكينة التغلب عليه. والنتيجة العملية هي:

• تقليل الطاقة المطلوبة للحركة في معظم رحلات المصعد.
• تخفيف الحمل التشغيلي على ماكينة الجر وبكرة الجر ووسائل التعليق.
• تحسين انتظام التسارع والتباطؤ عندما تكون المنظومة مضبوطة بصورة صحيحة.
• إتاحة تصميم اقتصادي لمنظومة الجر مقارنة برفع كابينة كاملة الحمولة من دون موازنة.

لكن ثقل الموازنة لا يلغي أثر الحمولة. عندما تكون الكابينة ممتلئة، تصبح أثقل من الثقل الموازن؛ وعندما تكون فارغة قد يكون الثقل الموازن هو الجانب الأثقل. لذلك يعتمد التحكم الآمن على توافق جميع عناصر نظام الجر، بما فيها المكابح، والتحكم بالسرعة، والحبال أو السيور، وأجهزة الحماية.

من الأخطاء الشائعة افتراض أن زيادة أثقال التعبئة تحسن أداء المصعد تلقائياً. زيادة الكتلة أو إنقاصها خارج قيمة التصميم قد ترفع استهلاك الطاقة في اتجاه معين، وتغير سلوك الجر، وتؤثر في هوامش الأمان. يجب أن يعتمد أي تعديل على بيانات المصنّع وحساب فني موثق.

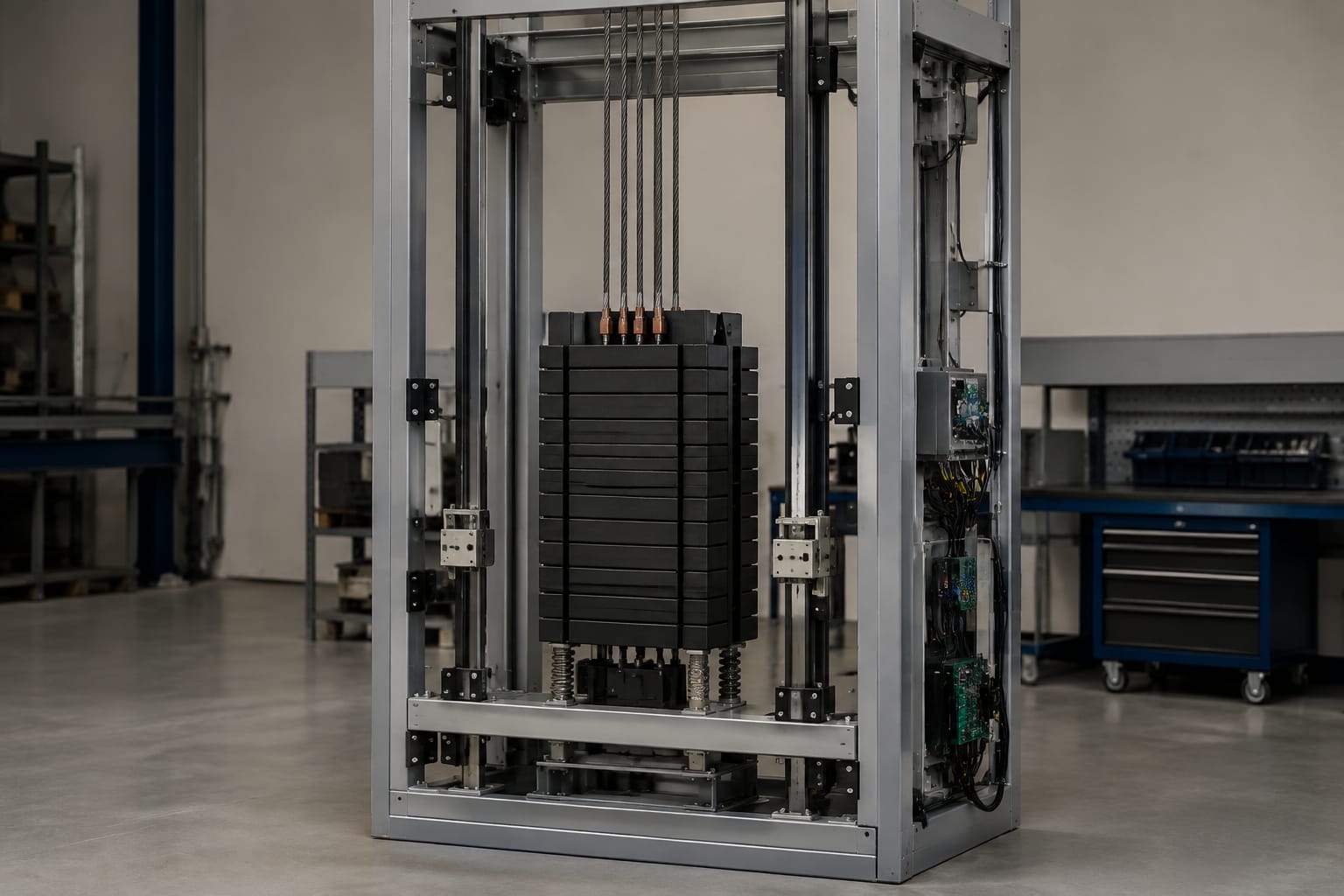

إطار الثقل الموازن وأثقال التعبئة

إطار الثقل الموازن هو الهيكل الحامل الذي يجمع أثقال التعبئة ويثبت نقاط التعليق وأحذية التوجيه. غالباً يتكون من قائمين جانبيين، وعارضات علوية وسفلية، وقضبان أو عناصر تثبيت داخلية، مع اختلاف واضح بين الطرازات بحسب الشركة المصنعة وترتيب الحبال.

أما أثقال التعبئة فهي الكتل التي توضع داخل الإطار للوصول إلى كتلة الموازنة المطلوبة. قد تكون من الحديد الزهر أو الفولاذ أو مواد أخرى يحددها التصميم. لا ينبغي خلط كتل متباينة الأبعاد أو الكثافة من دون مراجعة هندسية، لأن امتلاء الإطار وتوزيع الحمل وتثبيت الكتل عوامل لا تقل أهمية عن الوزن الإجمالي.

ما الذي يجب فحصه في الإطار؟

ينبغي أن يتضمن الفحص الدوري ما يلي:

• استقامة القوائم والعوارض وعدم وجود التواء أو تشقق أو تآكل مؤثر.
• حالة لحامات الإطار ووصلاته ومساميره وموانع الارتخاء.
• وجود جميع أثقال التعبئة بالعدد والترتيب المعتمدين.
• سلامة وسائل حبس الأثقال، مثل القضبان أو الصفائح أو المسامير أو المشابك بحسب التصميم.
• عدم وجود حركة جانبية أو رأسية غير مقبولة للكتل داخل الإطار.
• تطابق نقطة التعليق وترتيبها مع وسيلة التعليق المركبة.

التآكل السطحي البسيط لا يساوي تلقائياً عيباً إنشائياً، لكن الصدأ المتقدم أو فقدان سماكة المعدن أو الشقوق قرب نقاط الحمل يستدعي تقييماً مؤهلاً. وفي بيئات غرف وآبار المصاعد التي تتعرض للرطوبة أو تسرب المياه، يكون توثيق مصدر الرطوبة ومعالجته جزءاً من الحل، لا مجرد إعادة طلاء الإطار.

أخطاء تركيب تستحق الانتباه

قد تبدو أثقال التعبئة متشابهة بين المصاعد، لكنها ليست بالضرورة قابلة للتبادل. من المخاطر المتكررة تركيب أوزان بسماكة غير مناسبة، أو ترك فراغ يسمح بالحركة، أو الاعتماد على وزن إجمالي صحيح مع تجاهل ترتيب التثبيت. كذلك، لا يصح رفع أو فك كتلة من الإطار أثناء العمل إلا بعد تأمين الثقل الموازن ومنع حركته وفق إجراء العمل المعتمد.

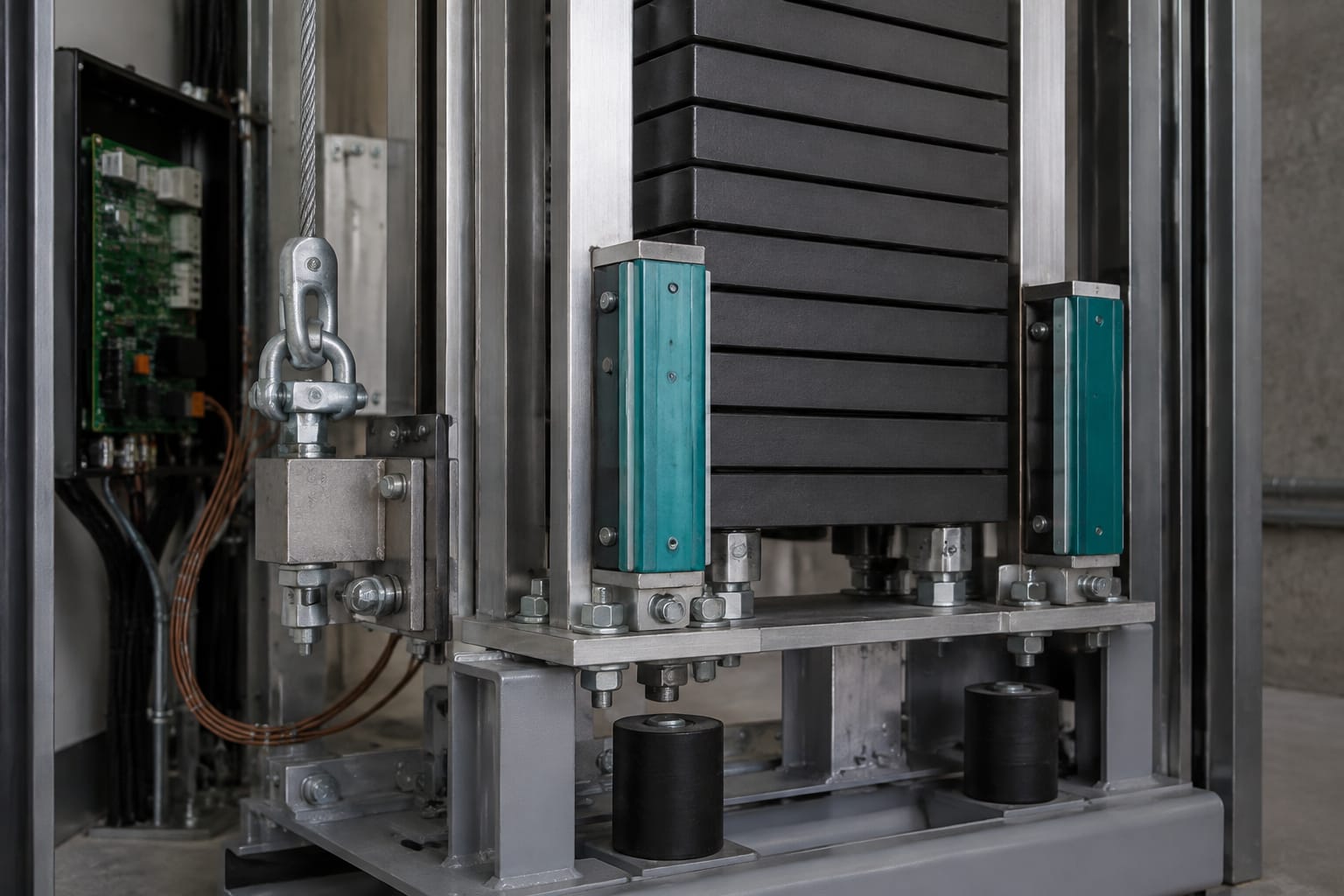

أحذية التوجيه وسكك المرشدات

تربط أحذية التوجيه الثقل الموازن بسكك المرشدات وتسمح له بالحركة العمودية المنضبطة. وهي ليست جهاز إيقاف؛ وظيفتها الأساسية إبقاء الإطار في مساره وتقليل الاحتكاك والاهتزاز. وقد تكون أحذية منزلقة ببطانات قابلة للاستبدال، أو بكرات في بعض التصاميم.

اختيار الحذاء الصحيح يتطلب أكثر من معرفة اسم العلامة التجارية. يجب تأكيد عرض رأس السكة، وشكلها، وأبعاد قاعدة الحذاء، واتجاه التركيب، ونوع البطانة، وطريقة التشحيم أو التشغيل الجاف إن وجدت. كما يجب التفريق بين أحذية الكابينة وأحذية الثقل الموازن، حتى عندما بدت متقاربة بصرياً.

من أمثلة قطع الغيار ذات الصلة، يمكن مراجعة [حذاء سكة ثقل موازن مجوف ببطانة Toe Boot](/products/counterweight-hollow-rail-w-boot-toe-boot-lining-lift-parts-elevator-accessories/) عند مطابقة تصميم الحذاء ومقاس السكة مع القطعة المركبة. وللتكوينات التي تستخدم نمط M، تتوفر [بطانة حذاء سكة ثقل موازن بنمط M](/products/counterweight-hollow-rail-w-m-type-boot-lining-lift-accessories-elevator-spare-parts/). هذه أمثلة لقطع يجب تأكيد توافقها فنياً قبل الشراء، وليست بديلاً عن رقم القطعة أو الرسم المعتمد.

علامات تآكل الأحذية والسكك

تشمل المؤشرات العملية لتآكل الحذاء أو عدم ضبطه:

• صوت احتكاك أو طرق متكرر خلال الحركة.
• بقايا بطانة متفتتة أو برادة معدنية قرب السكة أو الحفرة.
• تآكل غير متماثل على جانب واحد من البطانة.
• اهتزاز ملحوظ في الكابينة مرتبط بموضع محدد في مسار البئر.
• آثار خدش أو احتكاك على وجه السكة.
• زيادة الخلوص بين الحذاء والسكة أو انحشار الحذاء.

لا تعالج المشكلة دائماً بتغيير البطانة فقط. فالتآكل غير المنتظم قد يدل على عدم محاذاة السكك، أو تلف في الإطار، أو ارتخاء قاعدة الحذاء، أو وجود عائق على السكة. ينبغي تحديد السبب قبل تركيب قطعة بديلة، وإلا تكرر العطل خلال فترة قصيرة.

في الأعمال التي تتطلب مكونات توجيه مساعدة لتكوينات محددة، قد يكون [حذاء مرشد مساعد للثقل الموازن مناسباً لمصاعد Mitsubishi وOtis](/products/auxiliary-rail-guide-boots-counterweight-hollow-rail-w-boot-head-boot-lining-suitable-for-mitsubishi-otis-elevator-accessories/) نقطة بدء للمطابقة، شريطة التحقق من الطراز والأبعاد الفعلية وعدم الاكتفاء بذكر العلامة التجارية.

التعويض واتصالات التعليق

وسائل التعليق هي الرابط الحامل بين الكابينة وثقل الموازنة عبر بكرة الجر. بحسب عمر المصعد وتصميمه، قد تكون حبالاً سلكية أو سيوراً أو وسائل تعليق أخرى معتمدة. ولا يجوز اعتبار الإطار متوافقاً مع النظام لمجرد أنه يحمل وزناً مناسباً؛ فتفاصيل نقطة التعليق، وعدد النهايات، وحوامل الحبال، والتوزيع المتساوي للأحمال أساسية.

في المباني ذات المشوار الطويل، قد تستخدم منظومة تعويض للتعامل مع وزن الحبال أو الوسائل الممتدة بين الكابينة والثقل الموازن. قد تأخذ شكل حبال تعويض أو سلاسل أو نظام آخر مخصص. الغرض منها تحسين اتزان النظام على امتداد المشوار، وليس زيادة وزن الثقل الموازن بصورة عشوائية.

عند الفحص، راجع:

• سلامة نهايات الحبال أو السيور والمرابط والوصلات.
• عدم وجود تمدد غير طبيعي أو تآكل أو أسلاك مكسورة في الحبال السلكية، وفق معيار الفحص المعمول به.
• تساوي الشد بين الحبال عندما ينص تصميم النظام على ذلك.
• تثبيت سلاسل أو حبال التعويض ومسارها وخلوصها من العوائق.
• عدم احتكاك عناصر التعويض بالحفرة أو معدات البئر أثناء الحركة.
• توافق أي جزء بديل مع نوع وسيلة التعليق ونقطة التحميل.

يجب أن ينفذ أعمال الضبط أو الاستبدال فنيون مؤهلون وبحسب تعليمات الشركة المصنعة ومتطلبات الجهة التنظيمية المحلية. تغيير نقطة تعليق أو ترتيب حبال ليس عملاً مناسباً للتجربة الميدانية.

اعتبارات الخلوص وتثبيت الأثقال

يتحرك الثقل الموازن بسرعات قد تكون مرتفعة داخل بئر محدود المساحة. لهذا، لا يقتصر الأمر على أن “يمر” الإطار بجانب المعدات، بل يجب الحفاظ على خلوصات التصميم طوال مساره، بما في ذلك قرب الكابينة، والأبواب، والسكك، وأسلاك الحركة، والمفاتيح، ومعدات الحفرة.

كما أن تثبيت أثقال التعبئة داخل الإطار مهم بقدر أهمية تثبيت الإطار على سككه. يجب أن تبقى الكتل محبوسة في وضع يمنع سقوطها أو خروجها عند الاهتزاز أو عند عمل أجهزة الحماية ضمن السيناريوهات التي صمم لها المصعد.

لا يمكن تعميم قيمة رقمية واحدة للخلوص أو مسافة الوقوف، لأن القيم تعتمد على الكود المطبق، وسرعة المصعد، وترتيب البئر، وتعليمات المصنّع. ينبغي الرجوع إلى وثائق المصعد الأصلية قبل إجراء أي تعديل في السكك أو الإطار أو الحفرة.

نتائج التآكل الشائعة في الفحص

الفحص الجيد لا يكتفي بتسجيل “المظهر العام جيد”. يجب أن يربط الملاحظة بالسبب المحتمل وبالأثر التشغيلي. فيما يلي أمثلة متكررة:

بطانات متآكلة أو ملوثة

قد تتآكل بطانات الأحذية بفعل الاستخدام الطبيعي، لكن التفتت السريع أو التآكل من جانب واحد يحتاج إلى فحص محاذاة السكة والإطار. تراكم الغبار والزيوت على السكك قد يزيد الاحتكاك ويخفي علامات التلف. في الظروف المغبرة، يفيد إدراج تنظيف السكك والبطانات ضمن الصيانة الوقائية، مع استخدام مواد التنظيف والتشحيم التي يجيزها المصنّع فقط.

ارتخاء في المثبتات أو حابس الأثقال

الاهتزازات المتكررة قد تؤثر في المثبتات، خصوصاً إذا لم تستخدم وسائل منع الارتخاء المطلوبة. لا يجوز إعادة شد المسامير عشوائياً؛ يجب الرجوع إلى عزم الربط أو طريقة التثبيت المعتمدة عند توفرها، ثم التأكد من عدم وجود تشوه أو تلف في موضع الربط.

تلف في السكة أو عدم محاذاتها

الخدوش العميقة، الوصلات غير المستوية، أو انحراف السكة قد تسبب ضوضاء واهتزازاً وتآكلاً متسارعاً للأحذية. استبدال الأحذية في هذه الحالة وحده يعالج العرض فقط. يلزم فحص استقامة السكة، تثبيت قواعدها، وحالة الوصلات.

آثار اصطدام قرب الحفرة

أي أثر اصطدام أو انبعاج في أسفل الإطار أو حول المصدات يستدعي إيقاف التقييم البصري السريع والانتقال إلى فحص منهجي. يجب تحديد ما إذا كان المصعد تجاوز مساره الطبيعي، أو كانت هناك مشكلة في المفاتيح أو المخمدات أو إعدادات الحركة. لا تعاد المنظومة إلى الخدمة اعتماداً على إزالة الأثر الظاهر فقط.

كيفية تحديد قطعة بديلة لثقل الموازنة

أفضل عملية شراء تبدأ بتحديد الجزء المركب فعلياً، لا بالاعتماد على صورة من كتالوج عام. ويكتسب ذلك أهمية خاصة لدى المقاولين والمستوردين والموزعين الذين يتعاملون مع مصاعد متعددة العلامات والطرازات.

اجمع البيانات التالية قبل طلب العرض أو التوريد:

1. الشركة المصنعة للمصعد والطراز ورقم الوحدة أو رقم القطعة إن كان متاحاً.
2. صور واضحة للقطعة من الأمام والجانب، ولموضع تركيبها، مع إظهار أي ختم أو ترقيم.
3. أبعاد السكة أو الحذاء أو البطانة، بما في ذلك العرض والسماكة والفتحات والمسافات بينها.
4. مادة القطعة المطلوبة ووظيفتها: حذاء كامل، بطانة، قاعدة، مثبت، أو جزء من الإطار.
5. اتجاه التركيب الأيمن أو الأيسر إن كان التصميم غير متماثل.
6. عدد القطع المطلوب لكل مصعد والكمية الإجمالية للمشروع.
7. تفاصيل البيئة التشغيلية أو سبب الاستبدال، مثل تآكل غير طبيعي أو تحديث منظومة قائمة.

المقارنة بين الحذاء الكامل والبطانة

الخطأ التجاري الأكثر كلفة هو طلب “حذاء ثقل موازن” من دون قياسات أو صور أو رقم مرجعي. قد تصل قطعة متشابهة لكنها تختلف في عرض مجرى السكة أو موضع الفتحات أو سماكة البطانة. بالنسبة للمشترين من الشركات، يفيد توحيد نموذج جمع البيانات للموقع قبل إرسال طلب الشراء، لأن ذلك يقلل المراجعات ويجعل المقارنة بين العروض أدق.

تورد Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM. عند طلب قطعة متعلقة بثقل الموازنة، تكون البيانات الفنية والصور والقياسات أهم من الاعتماد على الاسم التجاري وحده.

احتياطات السلامة عند العمل على ثقل الموازنة

العمل قرب ثقل الموازنة ينطوي على مخاطر الحركة غير المتوقعة، والسحق، والسقوط في الحفرة، وطاقات مخزنة في نظام التعليق. لا ينبغي أن ينفذه إلا فنيون مدربون ومصرح لهم وفق إجراءات المنشأة وتعليمات المصنّع والكود الساري.

تشمل الاحتياطات الأساسية:

• عزل المصعد عن الخدمة ووضع علامات منع التشغيل قبل دخول البئر أو الحفرة.
• استخدام إجراء قفل وعزل مصادر الطاقة المعتمد في الموقع، والتحقق من حالته قبل العمل.
• تأمين الكابينة والثقل الموازن بطريقة صريحة ومناسبة للمهمة، وعدم افتراض أن المكبح وحده يكفي لكل الأعمال.
• عدم الوقوف في مسار حركة الثقل الموازن أو أسفله، وعدم العمل بينه وبين عناصر ثابتة من دون حماية معتمدة.
• منع إزالة أثقال التعبئة أو وسائل حبسها قبل دعم الإطار وتأمينه.
• الحفاظ على الحفرة جافة وخالية من الأدوات والمواد التي قد تعيق المصدات أو حركة الإطار.
• استخدام وسيلة اتصال وإشراف مناسبين عند العمل بين غرفة الماكينة، وأعلى الكابينة، والحفرة.
• إجراء اختبار وظيفي مضبوط بعد الإصلاح، مع مراقبة الأصوات والاحتكاك والخلوص، قبل إعادة المصعد للخدمة.

لا يجوز تجاوز أجهزة السلامة أو جسور مفاتيح التشغيل لتسريع الفحص. وإذا ظهرت آثار اصطدام، أو شقوق في الإطار، أو ثقل متحرك، أو تلف في نقطة التعليق، فيجب التعامل مع الحالة باعتبارها عيباً يستلزم تقييماً فنياً قبل تشغيل المصعد.

أسئلة شائعة

هل يمكن تغيير وزن ثقل الموازنة لتحسين استهلاك الطاقة؟

لا يوصى بذلك من دون مراجعة تصميم المصعد وحساباته. كتلة الموازنة جزء من ضبط نظام الجر، وأي تعديل يؤثر في أداء الماكينة والفرامل والجر وسلوك المصعد تحت حالات تحميل مختلفة.

هل يمكن استخدام أي بطانة حذاء بالمقاس نفسه؟

ليس بالضرورة. يلزم التحقق من المادة، والشكل، والسماكة، وطريقة التثبيت، والخلوص المطلوب، وتوافقها مع نوع السكة والحذاء. تشابه القياس الاسمي لا يثبت التوافق الكامل.

ما الفرق بين المصدات وأحذية التوجيه؟

أحذية التوجيه تقود الإطار على السكك خلال الحركة العادية. أما المصدات فتوجد عادة في الحفرة لتخفيف أو إيقاف الحركة عند تجاوز المشوار في الحالات التي صممت من أجلها. لا يحل أحدهما محل الآخر.

متى يجب إيقاف المصعد بسبب مشكلة في الثقل الموازن؟

يجب عدم الاستمرار في التشغيل عند وجود حركة في أثقال التعبئة، أو تلف ظاهر في الإطار أو نقطة التعليق، أو احتكاك شديد، أو آثار اصطدام، أو تلف في أحذية التوجيه قد يهدد بقاء الإطار على مساره. يلزم فحص مختص قبل إعادته للخدمة.

لإدارة الاستبدال بكفاءة، ابدأ بحصر رقم المصعد وصور الجزء وقياساته وسبب العطل، ثم طابقها مع الرسم أو الكتالوج المعتمد للمصنع قبل شراء أي جزء.
