دليل مشغل باب المصعد: المحرك ووحدة التحكم والضبط

مشغل باب المصعد، أو door drive، هو المنظومة التي تفتح الباب وتغلقه بطريقة متحكم بها. ولا يقتصر على محرك الباب؛ بل يضم وحدة تحكم أو لوحة قيادة، ونظام نقل الحركة، وحساسات الموضع والعوائق، وأجزاء ميكانيكية مثل السير والبكرات والعربات. لذلك فإن استبدال قطعة واحدة دون التحقق من توافقها مع بقية المنظومة قد يؤدي إلى فتح بطيء، أو ارتداد الباب، أو أعطال متقطعة.

عند ظهور مشكلة في الأبواب، ابدأ بتحديد ما إذا كان السبب كهربائياً أو ميكانيكياً أو متعلقاً بالبرمجة. افحص حركة الباب يدوياً بعد تطبيق إجراءات العزل والتأمين المعتمدة، واقرأ سجل الأعطال، ثم طابق بيانات المحرك واللوحة وإشارات التغذية الراجعة قبل تغيير أي جزء.

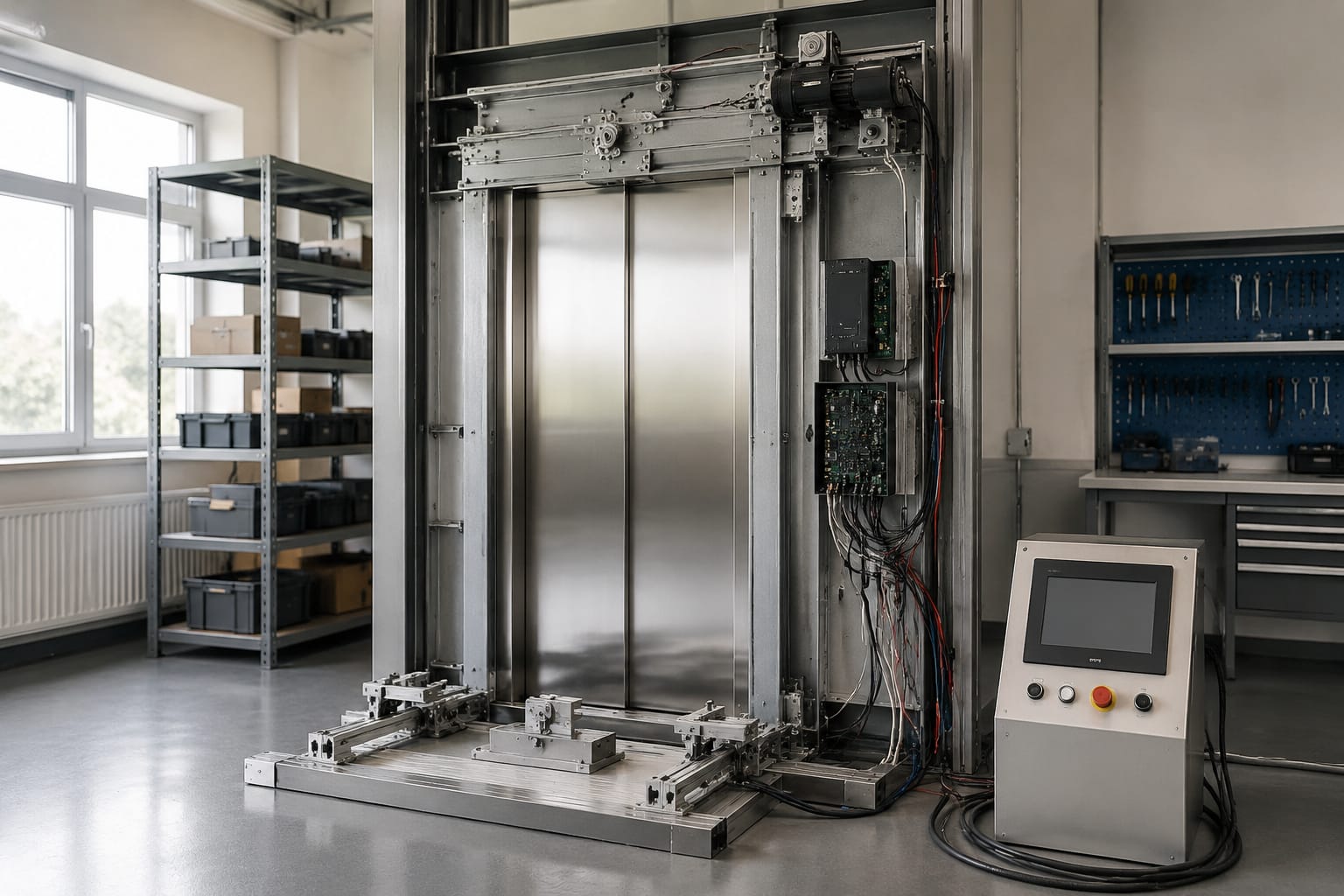

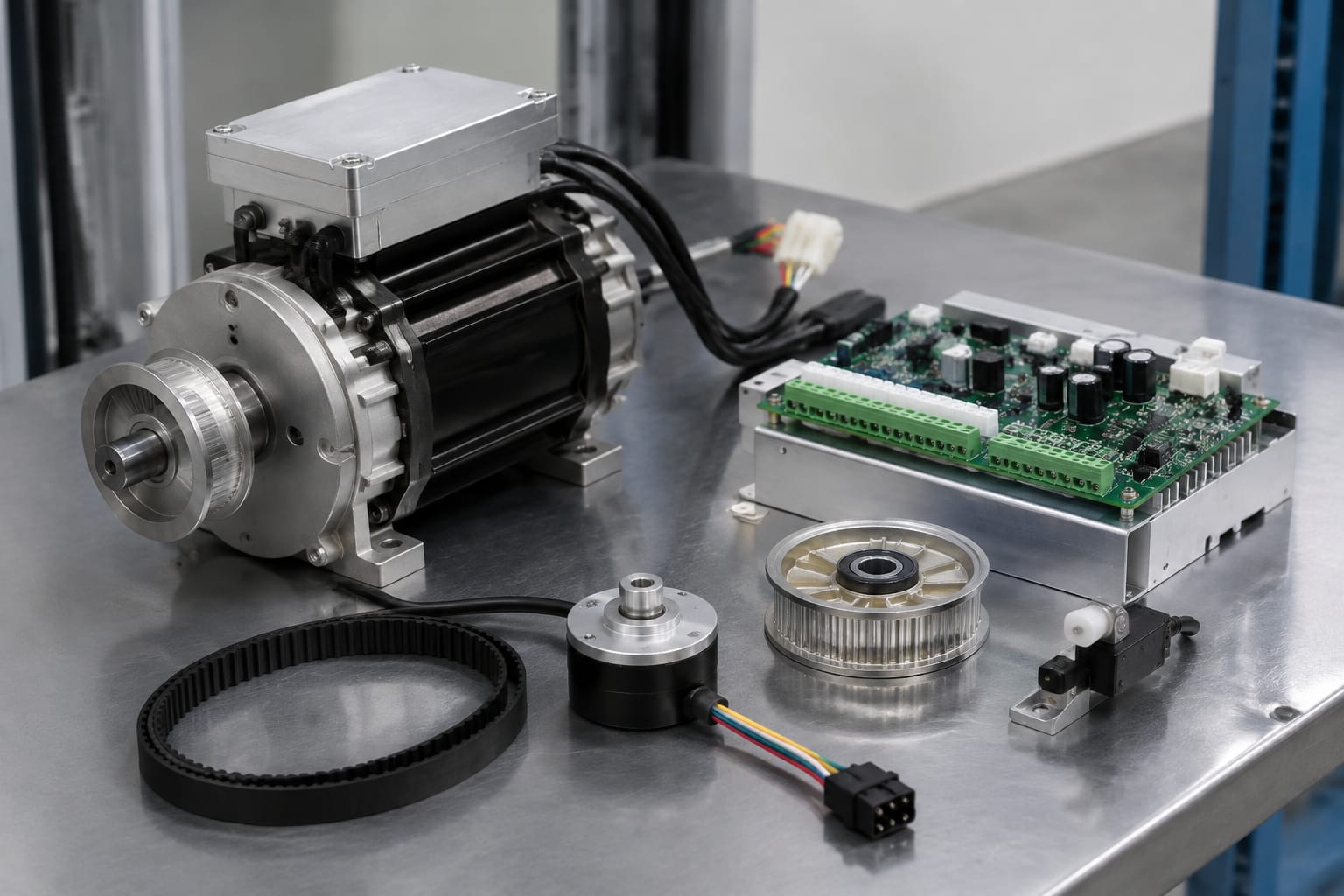

مكونات مشغل باب المصعد

تختلف تركيبة مشغل الباب بين الشركات والطرازات، لكن الوظائف الأساسية متشابهة: إصدار أمر الحركة، وتوليد العزم، ونقل الحركة إلى ألواح الباب، وقياس الموضع، وإيقاف الباب أو عكسه عند وجود عائق.

تشمل المنظومة عادةً ما يلي:

• محرك الباب: يحول الطاقة الكهربائية إلى عزم دوران لفتح الباب وإغلاقه.
• وحدة التحكم أو لوحة قيادة الباب: تنظم جهد المحرك أو تياره وسرعته واتجاهه، وتتعامل مع أوامر وحدة تحكم المصعد وإشارات الحساسات.
• نظام نقل الحركة: قد يتضمن سيراً مسنناً أو حبلاً أو بكرة قيادة أو ذراعاً، بحسب تصميم مشغل الباب.
• رأس الباب والعربات والمسار: يحمل ألواح الباب ويوجه حركتها. الاحتكاك أو عدم الاستواء هنا يؤثر مباشرة في حمل المحرك.
• القابض أو السكين (Door Vane): ينقل حركة باب الكابينة إلى الباب الخارجي عند منطقة التوقف في الأنظمة المصممة لذلك.
• مفاتيح القفل ودوائر أمان الباب: تؤكد إغلاق الأبواب وأقفالها قبل السماح بحركة المصعد.
• حساسات الحماية والموضع: مثل الستارة الضوئية، وحساسات موضع المحرك، ومفاتيح الحد في بعض التصاميم.
• الأسلاك والموصلات والتأريض: خلل التلامس أو قطع في الكابل المتحرك قد يشابه عطل اللوحة أو المحرك.

من الخطأ التعامل مع لوحة القيادة كحل افتراضي لكل عطل باب. فالسير المتآكل، أو بكرة غير محاذية، أو عربة باب متضررة قد ترفع مقاومة الحركة إلى درجة تجعل اللوحة تسجل تياراً زائداً أو فشل متابعة الموضع.

محركات أبواب المصاعد AC وDC وPMSM

اختيار محرك الباب لا يعتمد على نوع التيار وحده. يجب أن يتطابق المحرك مع أسلوب قيادة اللوحة، وبيانات التغذية الراجعة، والحمل الميكانيكي، وبرنامج وحدة التحكم. وفي مشاريع التحديث، قد يكون تغيير المحرك واللوحة معاً أكثر منطقية من محاولة ربط محرك مختلف بلوحة قائمة دون توثيق توافقهما.

محرك AC

لا يكفي تطابق القدرة الاسمية عند استبدال محرك AC. تحقق من عدد الأطوار، وجهد التغذية، والتردد، والسرعة الاسمية، وطريقة التوصيل، واتجاه الدوران. بعض المشغلات تستخدم تحكماً مباشراً بسيطاً، فيما تستخدم أخرى محول تردد أو لوحة قيادة مخصصة؛ ولا يمكن افتراض إمكانية التبادل بينهما.

كذلك يجب فحص نسبة البكرات أو التروس وحالة السير. المحرك الذي يبدو “أضعف” في موقعه الجديد قد يكون مطابقاً كهربائياً، لكن نسبة النقل أو الحمل الفعلي لا تناسبه.

محرك DC

تستخدم بعض أنظمة الأبواب محركات DC لأن التحكم في السرعة والعزم قابل للضبط عبر جهد أو تيار القيادة. عند الفحص، راجع الجهد الاسمي، والتيار، واتجاه القطبية، ونوع حساس السرعة أو الموضع، وطبيعة خرج لوحة القيادة.

إذا كان المحرك مزوداً بفرش كربونية، فإن تآكلها أو تراكم الغبار قد يسبب تقطعاً في الحركة أو شرراً أو فقداً للعزم. لا يعالج استبدال اللوحة هذه المشكلة بالضرورة. كما ينبغي عدم تشغيل محرك DC من خرج مخصص لمحرك ثلاثي الطور أو PMSM.

محرك PMSM

محرك المغناطيس الدائم المتزامن، PMSM، يحتاج عادةً إلى تحكم إلكتروني يحدد موضع العضو الدوار ويضبط تيار الأطوار. وقد تعتمد المنظومة على مشفر، أو حساسات Hall، أو خوارزمية تقدير موضع مخصصة من الشركة المصنعة.

لا تبدل ترتيب أسلاك الأطوار أو موصل حساس الموضع بالتخمين. أي عدم تطابق قد يؤدي إلى اهتزاز، أو عزم ضعيف، أو عكس غير صحيح للحركة، أو ظهور خطأ فوري في لوحة القيادة. استخدم مخطط التوصيلات وملف المعلمات الخاصين بالطراز نفسه.

وحدات تحكم الباب ولوحات القيادة

وحدة تحكم الباب هي الجزء الذي يستقبل طلب الفتح أو الإغلاق ويقود المحرك ضمن حدود السرعة والعزم والموضع المبرمجة. وقد تكون لوحة مستقلة داخل مشغل الباب، أو جزءاً من منظومة تحكم أوسع، لكن دورها ليس مجرد توصيل وإيقاف للمحرك.

من وظائفها الشائعة:

• استقبال أوامر الفتح والإغلاق وإشارات وضع الخدمة.
• تحديد تسارع الباب وسرعته وتباطؤه قرب النهايات.
• مراقبة تيار المحرك أو حمله لاكتشاف الانحشار.
• قراءة المشفر أو حساس Hall أو مفاتيح الحد.
• تنفيذ إعادة الفتح أو عكس الاتجاه عند كشف عائق.
• إرسال حالة الباب أو رمز العطل إلى وحدة تحكم المصعد، وفق واجهة النظام.

تتوافر لوحات ومحركات أبواب بمقابس وتوصيلات وتصاميم متعددة. عند توريد بديل، ينبغي مطابقة رقم القطعة ونسخة اللوحة وبيانات الملصق والصور الواضحة للموصلات، بدلاً من الاعتماد على شكل اللوحة فقط. للمقارنة مع قطع مخصصة لعلامة Hitachi، راجع [لوحة قيادة ومحرك باب مصعد Hitachi](/products/door-motor-drive-board-hitachi-elevator-parts-lift-accessories/) مع التحقق من التوافق الفعلي قبل الطلب.

ما الذي يجب مطابقته في لوحة القيادة؟

تحقق من النقاط التالية بين اللوحة القائمة والبديل المقترح:

1. رقم القطعة ورقم الإصدار أو المراجعة البرمجية، إن كان ظاهراً.
2. نوع المحرك المدعوم: AC أو DC أو PMSM، وعدد الأطوار أو جهد الخرج.
3. جهد دخل اللوحة وتردد التغذية ونظام التأريض.
4. نوع إشارة التغذية الراجعة: مشفر، Hall، مقاومة متغيرة، مفاتيح حد، أو غير ذلك.
5. عدد الموصلات، وتخطيط الأرجل، وتسميات أطراف إشارات الأمان.
6. واجهة الاتصال مع وحدة تحكم المصعد وإشارات الأوامر.
7. طريقة تحميل الإعدادات أو اختيار المعلمات، وهل تتطلب أداة خدمة خاصة.
8. التوافق مع رأس الباب والقابض وسرعة الباب المطلوبة في الموقع.

قد تبدو لوحتان متشابهتين في الشكل، لكن اختلافاً في إصدار البرنامج أو توزيع أرجل موصل واحد كافٍ لمنع التشغيل أو التسبب في ضرر. ومن أمثلة القطع التي تتطلب هذه المطابقة [لوحة تحكم ومحرك باب HGP لمصاعد Hitachi](/products/door-motor-drive-control-board-hgp-hitachi-elevator-parts-lift-accessories/).

التغذية الراجعة ومفاتيح الحد وحساسات الأمان

لا تستطيع لوحة القيادة ضبط حركة الباب بدقة من دون معرفة موضعه أو سرعة حركته. ولهذا تستخدم المنظومات الحديثة غالباً تغذية راجعة مغلقة الحلقة، بينما تعتمد بعض التصاميم الأقدم على مفاتيح حد أو تقدير زمني للحركة.

وسائل قياس الموضع والحركة

• المشفر (Encoder): يرسل نبضات أو إشارات رقمية تساعد اللوحة على حساب الموضع والسرعة والاتجاه.
• حساسات Hall: تستخدم كثيراً مع محركات PMSM لتحديد موضع العضو الدوار.
• مقاومة متغيرة أو حساس موضع: يقدم إشارة تناظرية عن موضع جزء متحرك في بعض التصاميم.
• مفاتيح الحد: تحدد وضع الفتح أو الإغلاق أو مناطق التباطؤ في مشغلات معينة.

افحص تثبيت الحساس، والقرص أو المغناطيس المرتبط به، والكابل والموصلات قبل الحكم بتلف اللوحة. انقطاع إشارة المشفر أثناء الحركة قد يظهر كفتح غير منتظم أو توقف مفاجئ أو ارتداد قبل اكتمال الإغلاق.

حساسات العوائق والأمان

الستارة الضوئية وحساسات العائق تمنع إغلاق الباب على راكب أو جسم موجود في فتحة الباب. وهي ليست بديلاً عن دوائر قفل الباب أو الضبط الميكانيكي. كذلك، تكرار إعادة الفتح لا يعني دائماً أن الستارة الضوئية معيبة؛ فقد يحدث بسبب احتكاك ميكانيكي مرتفع، أو حساس موضع غير مستقر، أو قيمة حساسية عزم غير مناسبة.

لا تتجاوز حساسات الحماية أو تقصر دوائرها من أجل “اختبار سريع” أثناء التشغيل العادي. اتبع إجراءات الاختبار المعتمدة من الشركة المصنعة واللوائح المطبقة على الموقع، وأعد جميع وسائل الحماية إلى حالتها التشغيلية قبل وضع المصعد في الخدمة.

أعراض أعطال مشغل الباب الشائعة

تساعد الأعراض في توجيه التشخيص، لكنها لا تثبت السبب وحدها. يجب ربطها بسجل الأعطال والقياسات والفحص الميكانيكي.

من الأخطاء المتكررة استبدال المحرك بسبب بطء الباب قبل قياس مقاومة الحركة. إذا كانت العربات متآكلة أو السكة متسخة أو السير مشدوداً أكثر من اللازم، فسيتكرر العطل حتى مع محرك جديد.

مطابقة مواصفات المحرك ووحدة التحكم

المحرك ولوحة القيادة منظومة واحدة. لذلك لا تتخذ قرار الشراء اعتماداً على اسم العلامة التجارية أو الصورة أو جهد تقريبي فقط. اجمع بيانات القطعة الأصلية وبيانات الباب قبل طلب البديل.

قائمة بيانات قبل التوريد أو الاستبدال

• صورة واضحة لملصق المحرك من جميع البيانات المقروءة.
• صورة لملصق لوحة القيادة، والجهتين إن أمكن، ورقم الإصدار.
• رقم موديل مشغل الباب أو رأس الباب، وليس موديل المصعد فقط.
• جهد التغذية، نوع التيار، وعدد الأطوار عند المدخل والخرج.
• القدرة والتيار والسرعة وعزم المحرك، حيثما تكون متاحة.
• نوع وعدد أسلاك المشفر أو حساسات Hall وتسميات الموصل.
• قطر البكرة أو نسبة النقل وطريقة تثبيت المحرك.
• اتجاه الحركة المطلوب عند أمر الفتح والإغلاق.
• صور للموصلات والأسلاك مع ترقيمها، من دون فصلها عشوائياً.
• وصف دقيق للعرض ورمز العطل وسجل الصيانة السابق.

قد يلزم شراء محرك ولوحة متطابقين كطقم عندما يكون البروتوكول أو إعدادات المشفر خاصة بالمصنّع. وفي المقابل، يمكن أحياناً استبدال لوحة منفردة عندما يكون رقم القطعة والإصدار وبيانات التوصيل مطابقة تماماً. توجد أيضاً [لوحات محرك باب المصعد وقطع الغيار المرتبطة بها](/products/door-motor-board-lift-parts-elevator-accessories/)؛ لكن وصف المنتج لا يغني عن مطابقة البيانات الفنية للموقع.

بالنسبة للمستوردين والموزعين ومقاولي الصيانة، يفيد اعتماد نموذج موحد لجمع هذه البيانات من الفني قبل طلب القطع. فالمعلومة الناقصة في مرحلة التوريد تتحول غالباً إلى زيارة ميدانية إضافية أو قطعة لا يمكن تركيبها.

إعداد المعلمات والمحاذاة الميكانيكية

بعد تركيب محرك أو لوحة متوافقة، تأتي مرحلة الضبط. لا تبدأ برفع السرعة أو العزم لإخفاء مشكلة ميكانيكية؛ اضبط أولاً أجزاء الباب بحيث تتحرك بسلاسة، ثم اضبط المعلمات وفق تعليمات الشركة المصنعة.

التحقق الميكانيكي قبل البرمجة

1. اعزل الطاقة واتبع إجراءات السلامة المطبقة في الموقع.
2. افحص استقامة المسار، وحالة العربات، وتثبيت ألواح الباب.
3. تحقق من حالة السير أو الحبل والبكرات، ومن عدم وجود تشققات أو انزلاق أو احتكاك غير طبيعي.
4. اضبط شد السير وفق قيمة أو طريقة الشركة المصنعة، لا بحسب التقدير البصري فقط.
5. افحص القابض وارتباطه بباب الدور، وتأكد من عدم وجود اصطدام أو تلامس غير صحيح.
6. تحقق من الأقفال ومفاتيحها دون تغيير أي ضبط يؤثر في وظيفة السلامة.
7. حرّك الباب يدوياً، عندما يسمح التصميم وإجراء العمل بذلك، لتقييم مقاومة الحركة قبل التشغيل الكهربائي.

معلمات تحتاج إلى ضبط منضبط

تختلف أسماء المعلمات بين اللوحات، لكن المفاهيم الأساسية تشمل:

• اتجاه دوران المحرك.
• نقطة المرجع أو نقطة التعلم للفتح والإغلاق.
• سرعة الفتح وسرعة الإغلاق.
• التسارع والتباطؤ.
• حد العزم أو التيار وكشف الانحشار.
• عرض الفتح المطلوب ونقاط التوقف.
• زمن بقاء الباب مفتوحاً، إذا كانت الوظيفة ضمن وحدة مشغل الباب.
• حساسية الستارة الضوئية أو منطق إعادة الفتح، حسب تصميم النظام.

ابدأ بقيم الشركة المصنعة أو إعدادات النسخة السابقة الموثقة، إن كانت صالحة. غيّر قيمة واحدة في كل مرة وسجل التغيير والنتيجة. الضبط العشوائي لعدة معلمات يجعل تتبع السبب صعباً وقد يخفي مشكلة لا تظهر إلا مع تغير الحرارة أو الاستخدام المتكرر.

لا تستخدم إعداد العزم كوسيلة لتجاوز انحشار الباب. رفعه أكثر من اللازم قد يزيد القوة المطبقة ويؤخر اكتشاف العائق، بينما خفضه جداً قد يسبب إعادة فتح غير مبررة.

تشغيل نظام الباب واختباره

التشغيل النهائي لا يقتصر على مشاهدة دورة فتح وإغلاق واحدة. يجب اختبار الأداء خلال دورات متكررة، والتأكد من عمل وسائل الحماية وسلسلة قفل الباب والتواصل مع وحدة تحكم المصعد كما صممتها المنظومة.

استخدم قائمة تحقق عملية بعد التركيب والضبط:

• تأكد من أن اتجاه الفتح والإغلاق صحيح قبل التشغيل الكامل.
• نفذ عملية التعلم أو معايرة الموضع إذا كانت اللوحة تتطلبها.
• راقب فتح الباب وإغلاقه على كامل المشوار، بما في ذلك التباطؤ عند النهايات.
• اختبر إعادة الفتح عند استجابة حساس الحماية وفق الإجراء المعتمد.
• تحقق من أن الباب يصل إلى الإغلاق الصحيح وأن إشارة قفل الباب تتحقق بصورة موثوقة.
• راقب استجابة النظام في حالات الفتح المتكرر والإغلاق المتكرر ضمن حدود التشغيل المسموح بها.
• راجع رموز الأعطال بعد الاختبار، حتى إن لم يظهر خلل واضح في الحركة.
• افحص حرارة المحرك واللوحة ووجود أصوات احتكاك أو اهتزاز غير معتاد.
• ثبت الأغطية، ونظم الأسلاك بعيداً عن الأجزاء المتحركة، ووثق المعلمات النهائية والقطع المستبدلة.

يجب أن يجري أعمال الضبط والتشغيل فني مؤهل، وبما يتوافق مع تعليمات مصنّع النظام ومتطلبات السلامة المطبقة على المبنى. لا تعني مطابقة القطع وحدها أن المنظومة أصبحت جاهزة للخدمة؛ فوظيفة الباب مرتبطة أيضاً بالأقفال ودوائر السلامة وحالة المكونات الميكانيكية.

أسئلة شائعة

هل يمكن تركيب أي محرك باب بقدرة مماثلة؟

لا. القدرة وحدها لا تثبت التوافق. يلزم مطابقة نوع المحرك، والجهد، وطريقة القيادة، والسرعة، والتغذية الراجعة، والتثبيت الميكانيكي، ونسبة النقل، وإعدادات لوحة التحكم.

هل عطل الستارة الضوئية هو السبب دائماً في إعادة فتح الباب؟

ليس دائماً. قد تسبب الستارة الضوئية إعادة الفتح، لكن الاحتكاك الزائد أو حساس الموضع أو كابل متقطع أو حد عزم غير مناسب قد ينتج العرض نفسه. ابدأ بالفحص المنهجي وسجل الأعطال.

هل يمكن نقل الإعدادات من لوحة قديمة إلى أخرى؟

يتوقف ذلك على الطراز والإصدار. بعض اللوحات تسمح بنقل المعلمات عبر أداة خدمة أو ملف إعدادات، وبعضها يتطلب تعلماً وضبطاً جديداً. لا تفترض توافق ملفات الإعداد بين إصدارات مختلفة قبل تأكيد ذلك من وثائق الشركة المصنعة.

ما المعلومات الأهم عند طلب بديل للوحة قيادة الباب؟

رقم القطعة والإصدار، صور الموصلات، نوع المحرك، جهد التغذية، نوع المشفر أو الحساس، موديل مشغل الباب، ورمز العطل. هذه البيانات أدق من الاعتماد على موديل المصعد وحده.
