دليل عتبة باب المصعد: الأنواع والتآكل والاستبدال

عتبة باب المصعد هي القطاع المثبّت عند أسفل فتحة الباب، وتحتوي عادةً على مجارٍ توجه أحذية أو دلائل الباب السفلية أثناء الفتح والإغلاق. عندما تكون المجرى نظيفة، وملف العتبة مطابقاً للباب، وتثبيتها ثابتاً، تتحرك ألواح الباب بسلاسة وتبقى المسافات بينها منتظمة.

أما إذا امتلأت المجاري بالغبار أو الحصى أو بقايا مواد التشطيب، أو تضرر طرف العتبة أو انحنى، فقد يظهر احتكاك وصوت غير معتاد وانحراف في لوحة الباب وتوقف متكرر في دورة الباب. لذلك لا يكون اختيار عتبة باب المصعد قراراً شكلياً؛ بل يعتمد على تطابق الملف العرضي، والعرض، والطول، ومواقع التثبيت، ونظام الباب القائم.

ما وظيفة عتبة باب المصعد؟

تعمل العتبة السفلية كمسار ميكانيكي يحافظ على حركة الباب في اتجاهها الصحيح. توجد داخلها مجارٍ طولية تدخل فيها الدلائل أو الأحذية السفلية المركبة في لوح الباب. وتمنع هذه المكونات الجزء السفلي من اللوح من التأرجح إلى الداخل أو الخارج خلال الحركة.

تؤثر حالة العتبة مباشرة في عدة أمور تشغيلية، منها:

• ثبات ألواح الباب عند الفتح والإغلاق.
• انتظام الخلوص بين ألواح الباب والإطار.
• تقليل احتكاك الدليل السفلي بجوانب المجرى.
• الحد من الأصوات الناتجة عن اصطدام الدليل بالحواف أو الرواسب.
• دعم إحكام إغلاق الباب وتطابقه مع قفل باب الهبوط.
• الحفاظ على مستوى انتقال آمن نسبياً عند أرضية فتحة الباب.

العتبة لا تحمل وزن لوح الباب كاملاً؛ فالحمل الأساسي يكون على نظام التعليق العلوي والبكرات. لكنها تضبط حركة أسفل اللوح، ولذلك قد تبدو مشكلة العتبة كأنها عطل في البكرات أو المشغل، رغم أن سببها الفعلي انسداد مجرى بسيط أو عدم استقامة في العتبة.

عتبات الكابينة مقابل عتبات أبواب الهبوط

رغم تشابه الغرض الأساسي، تختلف عتبة الكابينة عن عتبة باب الهبوط في موضعها ومتطلبات مطابقتها. الخلط بينهما عند الطلب من أكثر أخطاء التوريد شيوعاً، خصوصاً في مشاريع التحديث التي تتضمن أنظمة أبواب من جهات تصنيع مختلفة.

قد يبدو الشكل الخارجي متشابهاً، لكن عدد المجاري ومواقعها وأبعادها وفتحات التثبيت قد تختلف. كما أن عتبة باب هبوط من طابق معين ليست بالضرورة متطابقة مع عتبة طابق آخر في المبنى، ولا سيما إذا تغير نوع الباب أو عرض الفتحة عبر مراحل سابقة من التحديث.

قبل الاستبدال، حدّد بوضوح ما إذا كانت القطعة مطلوبة للكابينة أم للهبوط، ثم وثّق جهة فتح الألواح وعددها وطريقة تشغيل الباب. لا تعتمد على اسم الشركة المصنعة أو صورة عامة وحدها لتأكيد التوافق.

المواد والملفات الشائعة لعتبات الأبواب

الألمنيوم هو المادة الشائعة في عتبات المصاعد بسبب وزنه المناسب ومقاومته للتآكل وسهولة تشكيله إلى مجارٍ دقيقة. ومع ذلك، لا تكفي عبارة “عتبة ألمنيوم” لتحديد القطعة؛ إذ إن شكل الملف ومقاساته هما ما يحددان مدى ملاءمتها.

عتبات سبائك الألمنيوم

تستخدم في كثير من أبواب الكابينة والهبوط. يمكن أن تكون بسطح طبيعي أو معالجة سطحية بحسب تصميم الباب والبيئة. عند المفاضلة بين القطع، افحص سماكة الأجزاء المحيطة بالمجاري وصلابة الملف، وليس المظهر فقط.

قد تكون عتبة باب مصعد من سبائك الألمنيوم بملف F وعرض 60 مم مناسبة فقط عندما يتطابق عرضها وملفها ومواقع تثبيتها مع الباب الموجود. وصف الملف أو العرض لا يغني عن مراجعة الرسم أو العينة الفعلية.

الفولاذ المقاوم للصدأ والتشطيبات الخاصة

تظهر هذه الخيارات أحياناً في مداخل تتطلب توافقاً مع تشطيب معماري محدد أو مقاومة أفضل للخدش السطحي. لكن اختيارها يجب أن يراعي تصميم الإطار وطريقة التثبيت وعمق المجرى، وليس الشكل النهائي للمعدن فقط.

اختلافات الملف وعدد المجاري

يمكن أن تختلف العتبات في:

• عدد المجاري: مجرى واحد أو عدة مجارٍ بحسب ترتيب الألواح.
• عرض المجرى وعمقه وشكل قاعدته.
• المسافة بين مراكز المجاري.
• ارتفاع الحافة العلوية ومستوى سطح المشي.
• وجود حواف أو قنوات إضافية لتلائم الإطار أو تشطيب الأرضية.
• شكل النهاية الجانبية وطريقة قصها حول القوائم.

لا يعني تطابق طول العتبة أن الملف متوافق. إدخال دليل سفلي أكبر في مجرى أضيق، أو استخدام مجرى أعمق من المطلوب، قد يسبب حركة جانبية زائدة أو احتكاكاً مستمراً.

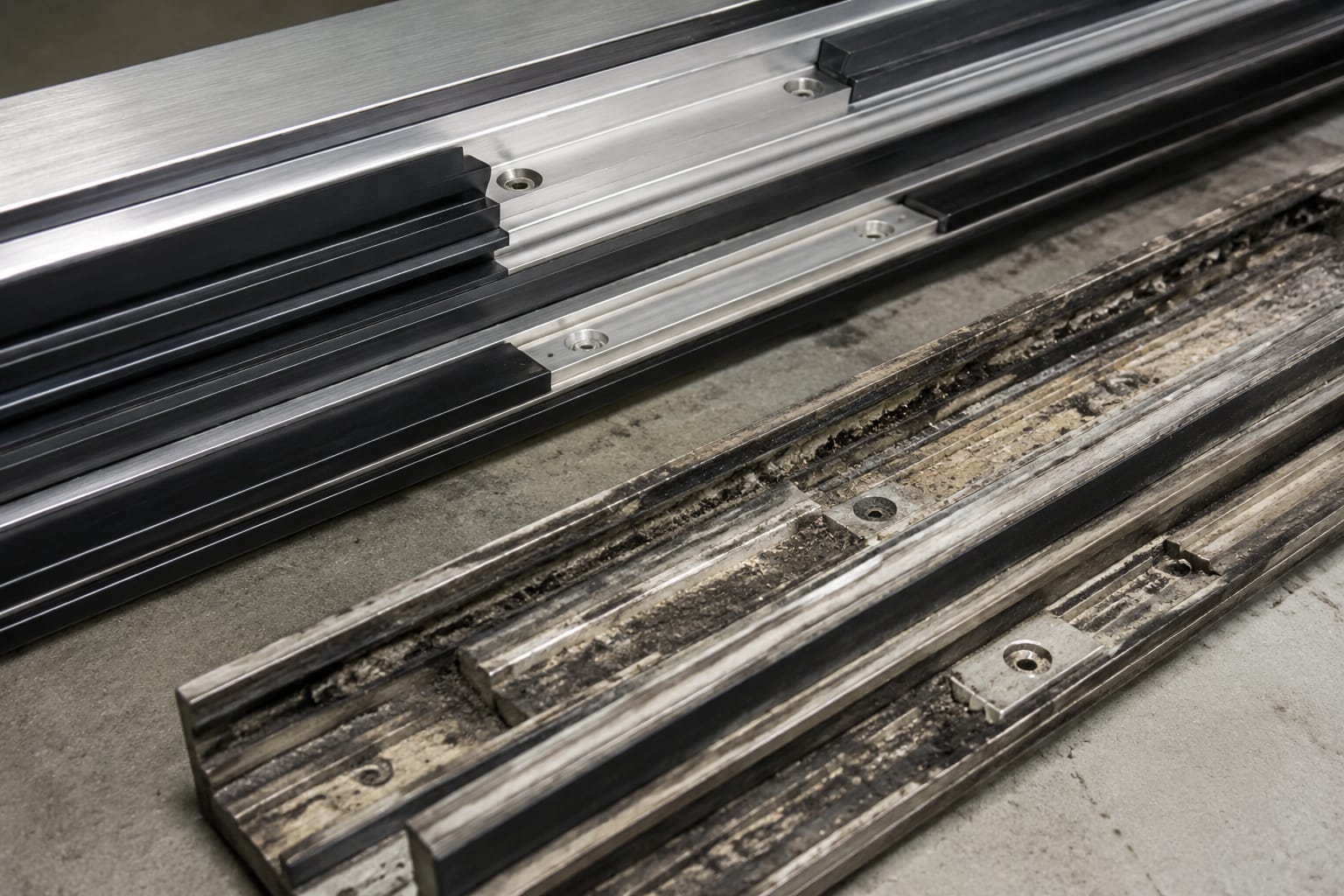

علامات التآكل والتلف والانسداد

أفضل وقت لمعالجة مشكلة عتبة باب المصعد هو عند ظهور المؤشرات المبكرة، قبل أن يؤدي الاحتكاك المتكرر إلى تلف الدليل السفلي أو خلل أكبر في محاذاة الألواح.

راقب العلامات التالية أثناء الزيارة الدورية:

• تراكم أتربة أو حصى أو قطع معدنية أو بقايا لاصق داخل المجاري.
• صوت كشط أو طقطقة عند بداية حركة الباب أو نهايتها.
• آثار احتكاك لامعة أو أخاديد غير معتادة على الدليل السفلي.
• انحراف أسفل لوحة الباب مقارنة بأعلاها.
• تآكل حواف المجرى أو ظهور نتوءات حادة.
• تشقق أو انبعاج أو ارتخاء في جسم العتبة أو نقاط التثبيت.
• فرق ارتفاع بين العتبة والأرضية النهائية يسبب اصطدام عربات النقل أو دخول ملوثات إلى المجرى.
• تكرر فتح الباب أو ارتداده أو عدم بلوغه وضع الإغلاق، بعد استبعاد إعدادات المشغل والحساسات.

لا تعالج المشكلة بإضافة الشحم داخل مجاري العتبة كحل افتراضي. فهذه المجاري مصممة غالباً للعمل مع دلائل مناسبة وبحالة نظيفة، وقد يحبس الشحم الغبار ويزيد التراكم. اتبع فقط تعليمات نظام الباب الأصلي عندما يوصي بنوع تشحيم محدد وفي موضع محدد.

من الأخطاء أيضاً إزالة نتوءات التآكل بجلخ عشوائي. قد يغيّر ذلك أبعاد المجرى أو حوافه الموجهة، فتتحول المشكلة من احتكاك موضعي إلى خلوص زائد يؤثر في ثبات الباب.

ممارسات التنظيف والفحص

ينبغي أن يكون تنظيف العتبة جزءاً من برنامج صيانة الباب، وأن تزيد وتيرته في المواقع التي يدخلها الغبار أو التي تشهد أعمال تشطيب وتجديد. وفي المباني التي تتكرر فيها حركة عربات الخدمة أو مواد البناء، قد يتطلب الأمر فحصاً إضافياً بعد انتهاء الأعمال مباشرة.

خطوات تنظيف عملية

1. أوقف المصعد عن الخدمة واتبع إجراءات العزل والتأمين المعتمدة لدى جهة الصيانة.
2. افتح الأبواب بالأسلوب الفني المناسب للوصول إلى كامل طول المجاري.
3. أزل الأجسام الكبيرة بوسيلة غير حادة لا تخدش المجرى.
4. استخدم مكنسة شفط مناسبة لإخراج الغبار والرواسب من قاع المجرى.
5. امسح السطح الخارجي، ثم افحص الحواف والمجاري بإضاءة كافية.
6. حرّك الباب يدوياً ضمن إجراءات الصيانة المسموح بها للتحقق من عدم وجود نقاط تعلق.
7. أعد الخدمة واختبر دورة الفتح والإغلاق بعد التأكد من سلامة منطقة الباب.

تجنب إدخال مفك أو أداة صلبة بعنف داخل المجرى. فالضرر الذي يحدث في حافة توجيه دقيقة قد يتطلب استبدال العتبة حتى لو كان سبب التنظيف مجرد جسم صغير عالق.

ما الذي يوثّق في الفحص؟

صوّر العتبة من الأعلى ومن الطرفين عند اكتشاف ضرر، وسجل رقم الطابق أو موضع الكابينة، ونوع الباب إن كان معروفاً، وأعراض التشغيل. تساعد هذه المعلومات في التمييز بين عيب موضعي وخلل متكرر في تصميم أو ضبط النظام.

ينبغي أيضاً فحص الدلائل السفلية للألواح. إذا كان الدليل متآكلاً أو مكسوراً، فقد يفسر اهتزاز الباب حتى لو بدت العتبة سليمة. والعكس صحيح: استبدال الدليل وحده لن يحل مشكلة مجرى متشوه.

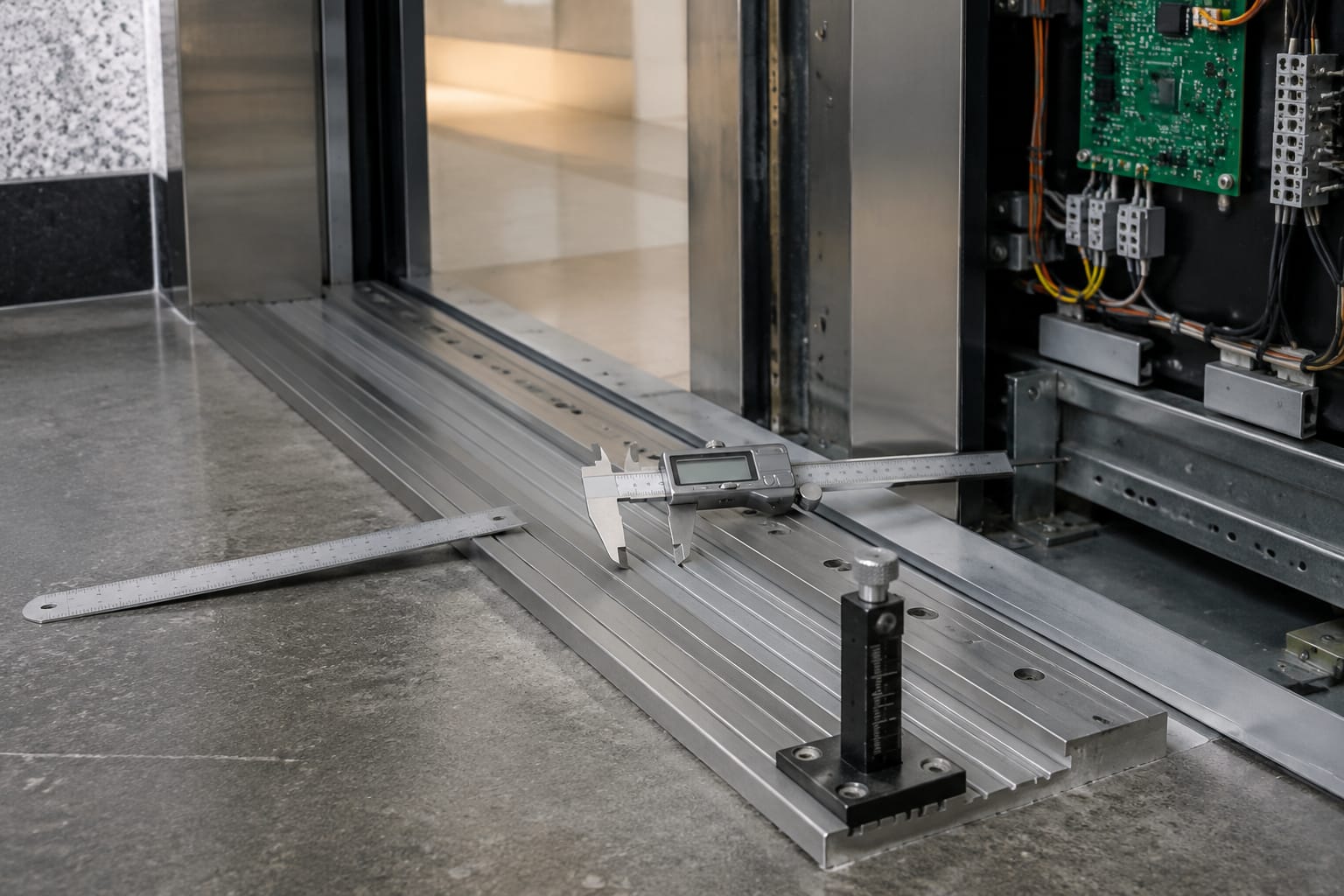

قياس الملف والعرض ونقاط التثبيت

لا تطلب عتبة بديلة اعتماداً على طول الفتحة فقط. القياس الصحيح يقلل احتمالات وصول قطعة قابلة للتركيب ظاهرياً لكنها غير متوافقة مع حركة الباب.

ابدأ بإزالة أي أوساخ تغطي التفاصيل، ثم استخدم مسطرة دقيقة أو قدم قياس، مع صور واضحة تتضمن مرجعاً للقياس. وللطلبات المتكررة، يعد رسم مبسط للملف العرضي مع الأبعاد أكثر فائدة من صور كثيرة دون بيانات.

قائمة القياسات الأساسية

• الطول الكلي للعتبة، بما في ذلك النهايات إن كانت مشكلة ضمن القطعة.
• العرض الكلي من الحافة الأمامية إلى الخلفية.
• الارتفاع الكلي ومستوى السطح مقارنة بالأرضية المجاورة.
• عدد المجاري العاملة.
• عرض وعمق كل مجرى.
• المسافة بين مراكز المجاري، لا بين حوافها فقط.
• شكل قاع المجرى وجوانبه: مسطح أو زاوي أو مقوس بحسب الملف.
• قطر فتحات التثبيت ومواقعها والمسافة بينها.
• نوع تثبيت العتبة: براغٍ ظاهرة، فتحات غاطسة، أو ترتيب آخر.
• اتجاه وترتيب الألواح: فتح مركزي، فتح جانبي، تلسكوبي، أو غيره.
• صور للدليل السفلي واللوح والإطار المجاور، مع رقم الجزء الأصلي إن كان متاحاً.

عند قياس عتبة هبوط، دوّن سماكة الرخام أو البلاط أو أي أرضية نهائية تحيط بها. تغيير التشطيب بعد تركيب الباب قد يرفع منسوب الأرضية فوق حافة العتبة أو يضيّق مدخل المجرى، ما يتطلب معالجة هندسية مدروسة بدلاً من قص العتبة الجديدة في الموقع دون مراجعة.

متى تحتاج إلى عينة أو رسم فني؟

تزداد أهمية العينة أو الرسم الفني في الحالات التالية:

• عدم وجود رقم قطعة أو علامة واضحة على الباب.
• وجود تعديل سابق في الإطار أو الأرضية.
• اختلاف أبعاد العتبات بين الطوابق.
• تلف شديد يمنع قراءة شكل المجرى الأصلي.
• شراء كمية لمشروع تحديث متعدد المصاعد.
• الحاجة إلى قص أطوال أو فتحات تثبيت غير قياسية.

وفي عمليات الشراء بالجملة، من الأفضل اعتماد عينة أولى بعد التحقق من أبعادها الفعلية قبل تثبيت مواصفات التوريد الكامل. وهذا مهم للمستوردين والموزعين أيضاً، لأن الاسم التجاري للملف لا يضمن وحده قابلية الاستبدال بين أنظمة أبواب مختلفة.

فحوصات مرتبطة بمحاذاة ألواح الباب

العتبة جزء من منظومة الباب، ولذلك يجب فحص محاذاة الألواح قبل نسب كل مشكلة إليها. تأكد من أن التعليق العلوي والبكرات والدلائل السفلية والمشغل والإطار تعمل كوحدة واحدة.

افحص ما يلي:

• استقامة اللوح عمودياً وعدم ميل أسفله نحو المجرى.
• ثبات الحوامل العلوية وعدم وجود خلوص زائد في البكرات.
• حالة دليل الباب السفلي ومادة احتكاكه ومقاسه.
• توازي اللوحين عند الإغلاق وانتظام الفجوة بينهما.
• عدم احتكاك اللوح بالإطار أو الحلية قبل وصوله إلى العتبة.
• توافق موقع ريشة القفل أو عناصر الربط مع وضع الإغلاق النهائي.
• عدم وجود انحناء في اللوح نفسه أو ارتخاء في وصلاته.

في أنظمة الأبواب المعلقة، قد تكون حالة اللوحة وحواملها وبكراتها مؤثرة بقدر العتبة. عند مطابقة قطع التعليق، راجع أبعاد الباب والترتيب القائم؛ فمثلاً، يتطلب اختيار لوحة تعليق باب كابينة 1000/58 مع عجلات تعليق تحققاً مستقلاً من رقم الجزء والأبعاد وطريقة تركيب النظام.

وقد تختلف ملحقات باب الهبوط عن تجهيزات الكابينة رغم تقارب التسمية. لذلك، عند فحص جانب الهبوط، طابق مواصفات اللوحة والعجلات مع التركيب الموجود، مثل لوحة تعليق باب هبوط 1000/58 مع عجلات تعليق، بدلاً من افتراض قابلية التبادل بين القطعتين.

الاستبدال والاختبار النهائي للباب

يكون استبدال عتبة باب المصعد مناسباً عند وجود تشوه دائم أو تآكل يغيّر شكل المجاري، أو كسر في مناطق التثبيت، أو عدم إمكانية استعادة الحركة السلسة بالتنظيف والضبط. أما الرواسب السطحية البسيطة، فلا تستدعي عادة استبدالاً قبل تنظيف العتبة وفحص الدليل السفلي.

يجب أن ينفذ الاستبدال فنيون مؤهلون وفق إجراءات صيانة المصعد ومتطلبات نظام الباب الموجود. قبل فك القطعة القديمة، صوّر مواضع البراغي، واتجاه الملف، وعلاقة العتبة بالأرضية والإطار. لا تفترض أن الثقوب الجديدة ستطابق القديمة حتى لو كان الطول والعرض متقاربين.

بعد تركيب العتبة، تحقق من الآتي:

1. استواء العتبة وثباتها الكامل من دون حركة أو تمايل.
2. نظافة المجاري وخلوها من برادة الحفر أو بقايا القص.
3. دخول الدلائل السفلية في المجرى الصحيح من دون ضغط جانبي.
4. عدم احتكاك ألواح الباب بالحواف خلال كامل مسار الحركة.
5. انتظام محاذاة الألواح والفجوات عند الفتح والإغلاق.
6. عمل القفل وعناصر الأمان والحساسات كما هي مصممة.
7. إجراء دورات فتح وإغلاق متكررة، ثم إعادة الفحص بعد التشغيل.
8. اختبار الباب في ظروف التشغيل الفعلية، وفق إجراءات الصيانة المعتمدة للموقع.

لا ينبغي معالجة عدم التطابق بقص مجرى العتبة أو توسيعه ميدانياً إلا إذا كانت هناك تعليمات فنية واضحة من نظام الباب. فالتعديل غير المدروس قد يضعف التوجيه أو يخلق حوافاً مؤذية أو يغيّر أداء الإغلاق.

للتوريد الدقيق، جهّز صور الملف العرضي، والقياسات، ومواقع التثبيت، ونوع الباب، ورقم القطعة إن وجد. يمكن لفرق الشراء والمقاولين مراجعة هذه البيانات مع مورّد قطع غيار متعدد العلامات مثل Kelevator لتقييم توافق العتبة المطلوبة مع النظام القائم قبل اعتماد الطلب.
