دليل Elevator Door Stopper: الأعطال والضبط والاختيار

مصطلح elevator door stopper لا يدل دائماً على قطعة واحدة باسم ثابت. في سوق قطع غيار المصاعد قد يُقصد به نابض، أو مصد مطاطي، أو حاجز ميكانيكي يحد مشوار الباب، أو حتى مجموعة بكرات ومعلقات تؤثر في موضع توقف الباب. لذلك يبدأ التشخيص الصحيح بتحديد وظيفة القطعة في الباب الفعلي، لا بالاعتماد على الاسم التجاري وحده.

إذا كان الباب يضرب عند نهاية الفتح أو الإغلاق، أو لا يصل إلى موضع الإغلاق بثبات، أو يعود للفتح من دون وجود عائق، فقد تكون المشكلة في محدد الحركة أو النابض أو المخمد، وقد تكون أيضاً نتيجة تآكل البكرات أو سوء محاذاة السكة. لا يُعالج الخلل بتعديل عشوائي؛ لأن حركة الباب مرتبطة بعمل القفل الكهربائي ومنظومة الأمان.

ماذا يقصد المشترون بقطعة Elevator Door Stopper؟

يستخدم المشترون وفنيو الصيانة وصف elevator door stopper للدلالة على أي مكوّن يوقف حركة الباب أو يخفف صدمته عند نهاية المشوار. ويختلف الاسم حسب الشركة المصنعة، ونوع الباب، وما إذا كانت القطعة تخص باب الطابق أو باب الكابينة.

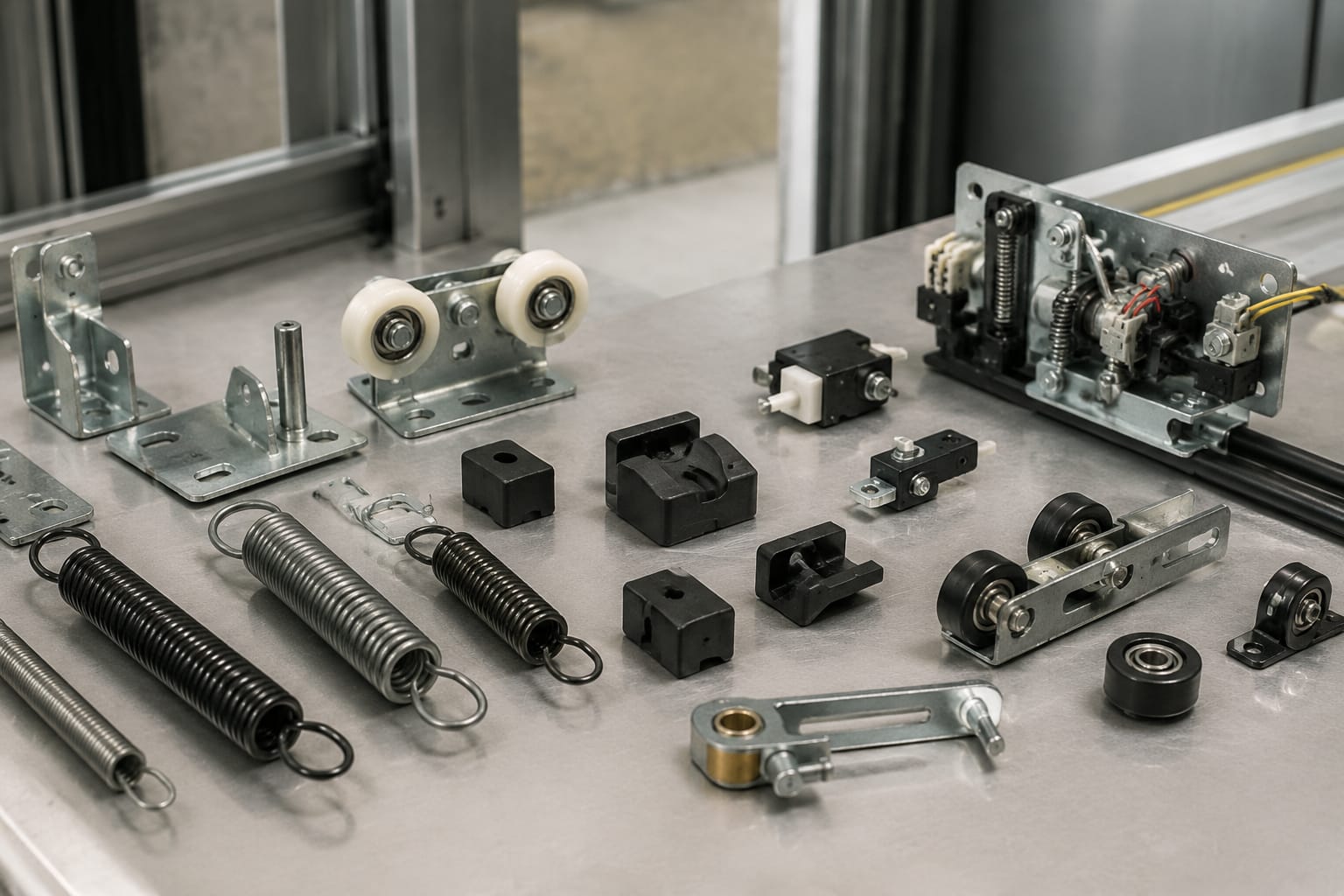

أكثر المعاني شيوعاً هي:

• مصد نهاية المشوار: قطعة مطاطية أو بلاستيكية أو معدنية مبطنة تستقبل الحركة عند بلوغ حد الفتح أو الإغلاق.
• حاجز أو محدد مشوار: جزء ثابت أو قابل للضبط يمنع انتقال الباب إلى ما بعد موضعه التصميمي.
• نابض باب أو نابض سكين الباب: يوفر قوة إرجاع أو ضغطاً تشغيلياً ضمن آلية التعشيق أو الإغلاق.
• مخمد أو عازل صدمات: يخفف الضجيج والارتداد بدلاً من إيقاف الحركة وحده.
• مكوّن في آلية التعليق: قد يُسمى خطأً محدداً للحركة عندما تكون البكرة أو الحامل هي التي تحدد موضع حركة الورقة عملياً.

لأغراض الشراء، لا يكفي وصف القطعة بأنها “stopper”. يجب تحديد موضع تركيبها، ووظيفتها، وصورة واضحة لها، وطراز مشغل الباب أو باب الطابق. فمصد مطاطي متشابه شكلياً قد يختلف في القطر، والصلابة، وطريقة التثبيت، وموضع التلامس.

النوابض والمخمدات وحدود المشوار

تؤدي هذه الأجزاء أدواراً متقاربة في نهاية حركة الباب، لكن استبدال أحدها بالآخر غير صحيح. المصد يحد الحركة أو يمتص أثرها، بينما النابض يخزن قوة ويعيدها، والمخمد يقلل الصدمة والارتداد.

في أبواب الطوابق، قد يكون النابض جزءاً مباشراً من نظام الإغلاق أو من مجموعة السكين والتعشيق. ومن الأمثلة ذات الصلة، عند مطابقة قطعة خاصة بآلية السكين، ينبغي مقارنة القياسات بدقة مع نابض سكين باب Mitsubishi بمقاس 119×17 مم وعدم افتراض أن القطع ذات القياس القريب متبادلة الاستخدام.

متى يكون المصد هو سبب العطل؟

يرجح أن يكون المصد سبباً مباشراً عندما يظهر صوت طرق في النقطة نفسها من المشوار، أو عندما تصبح نقطة التوقف أبعد أو أقرب بعد سقوطه أو تفتته. كما أن المطاط المتصلب في غرف الماكينات أو الآبار ذات الحرارة العالية قد يفقد قدرة الامتصاص ويجعل حركة الباب أكثر قسوة.

لكن المصد التالف لا يفسر وحده بطء الباب أو انحرافه. إذا كان أثر الاصطدام تغير تدريجياً، فافحص البكرات والسكة وحوامل التعليق قبل تغيير المحدد.

دور النوابض في التوقف والإغلاق

النابض السليم لا يجب أن يكون مكسوراً حتى يسبب خللاً؛ فقد يفقد جزءاً من قوته أو يتعرض للالتواء أو يحتك بجسم مجاور. تظهر النتيجة أحياناً في عدم رجوع سكين الباب، أو ضعف إغلاق ورقة الباب، أو اختلاف أداء الباب بين اتجاهي الحركة.

عند الحاجة إلى نابض باب عام، راجع خصائص القطعة الأصلية وقارنها مع نوابض أبواب المصاعد وملحقاتها من حيث الأبعاد وطريقة الطرفين، وليس وفق الاسم فقط.

البكرات ومكوّنات التعليق المرتبطة

لا تتوقف ورقة الباب في موضع مستقر اعتماداً على المحدد فقط. البكرات العلوية، وبكرات التوجيه السفلية، والسكة، وحامل التعليق، ووصلات الورقة كلها تؤثر في المسار الذي تصل به الورقة إلى نهاية المشوار.

قد يبدو تلف البكرات كأنه عطل في elevator door stopper للأسباب التالية:

• البكرة المتآكلة تسمح بهبوط الورقة، فيتغير موضع اصطدامها بالمصد.
• الخلوص الزائد في البكرة يسبب ارتداداً وصوتاً مشابهاً لضربة نهاية المشوار.
• اتساخ السكة أو تضرر سطحها يبطئ الحركة قبل الوصول إلى المحدد.
• تلف الدليل السفلي يجعل الورقة تتمايل جانبياً، فتحتك في الإطار أو بباب مجاور.
• ارتخاء مسامير حامل التعليق يغير المسافة بين الورقة والمصد أو الحاجز.

تفحص البكرات مع الباب مفصولاً ومؤمناً وفق إجراءات الصيانة المعتمدة. لا تضع الأصابع قرب السكة أو نقاط التعليق، ولا تفك حامل الورقة أو تعدل شد النوابض من دون تثبيت الورقة بطريقة مناسبة. وزن الباب وقوى النابض قد يسببان إصابة أو سقوط مكوّنات.

علامات ضعف التوقف أو الإغلاق

تساعد الأعراض على تضييق نطاق الفحص، لكنها لا تكفي لإثبات سبب واحد. دوّن هل يحدث العطل عند الفتح أو الإغلاق أو في الاتجاهين، وفي باب طابق واحد أم في عدة طوابق، ومع التشغيل الآلي أم عند تحريك الباب يدوياً ضمن وضع الصيانة.

العودة إلى الفتح ليست دليلاً تلقائياً على خلل كهربائي. قد تفسرها مقاومة ميكانيكية تمنع الوصول إلى موضع القفل. وفي المقابل، إذا كانت حركة الباب سلسة ويصل ميكانيكياً إلى موضعه لكن لا يثبت النظام حالته، فيلزم فحص عناصر القفل والتحكم بواسطة فني مؤهل.

افحص المحاذاة والتآكل الميكانيكي

ابدأ بالفحص البصري قبل أي ضبط. هذه الخطوة تكشف غالباً عن مصد ساقط أو نابض مكسور أو مسمار مرتخٍ، وتمنع تغيير قطع لا تعالج السبب الحقيقي.

تسلسل فحص عملي

1. اعزل المصعد واتبع إجراءات الموقع الخاصة بالصيانة والتأمين قبل التعامل مع الباب.
2. صوّر موضع القطعة والباب في وضع الفتح والإغلاق قبل فك أي جزء.
3. افحص المصد أو الحاجز: هل هو موجود، ثابت، متشقق، أو يحمل أثراً غير طبيعي من الضرب؟
4. افحص النوابض: ابحث عن الكسر، والانحناء، والتمدد، واحتكاك اللفات، وتلف الخطافات أو نقاط التثبيت.
5. حرّك الباب يدوياً فقط ضمن الإجراء المسموح به ولاحظ مواضع الاحتكاك وتغير القوة خلال المشوار.
6. افحص استقامة السكة ونظافتها ودوران البكرات والخلوص بين الورقة والإطار.
7. تحقق من ثبات حوامل التعليق، ودليل الأرضية، والوصلات بين أجزاء الباب.
8. قارن الموضع مع باب مماثل سليم من الطراز نفسه عندما يكون ذلك متاحاً.

لا تعالج الضوضاء بإضافة شحم عشوائياً إلى جميع الأجزاء. بعض البكرات أو السكك لها متطلبات تشحيم ومواد محددة من مصنع النظام، وقد يجذب التشحيم غير المناسب الغبار ويزيد المشكلة. كذلك لا تُقص النوابض ولا تُطوّلها ولا تُسخّنها لاستعادة شكلها؛ فهذه حلول غير قابلة للضبط وتغيّر خصائصها الميكانيكية.

قِس القطعة الأصلية قبل طلب البديل

صورة القطعة مفيدة، لكنها لا تحل محل القياس. يجب أن يُبنى طلب قطعة بديلة على بيانات تسمح للمورّد أو فريق المشتريات بالتحقق من التوافق، خصوصاً في مشاريع التحديث أو عند وجود أبواب من علامات متعددة في المبنى الواحد.

بيانات قياس المصد أو محدد المشوار

سجّل ما يلي:

• طول القطعة وعرضها وارتفاعها، أو قطرها وسماكتها للقطع الدائرية.
• قطر فتحة البرغي أو المسمار وموقعها من الحواف.
• المسافة بين فتحات التثبيت إن كانت متعددة.
• نوع القاعدة: سطح مستوٍ، مجرى، حافة معدنية، أو حامل منفصل.
• المادة والحالة: مطاط، بوليمر، معدن مبطن، أو تركيب مركب.
• موضع التلامس الدقيق والاتجاه الذي تتحرك نحوه الورقة.
• المسافة من مرجع ثابت في الإطار أو السكة إلى نقطة التوقف.

بيانات قياس النابض

للنابض، دوّن:

• الطول الحر من دون تحميل.
• القطر الخارجي والقطر التقريبي للسلك.
• عدد اللفات الفعالة إن أمكن.
• شكل الطرفين: خطاف، حلقة، طرف مستقيم، أو قاعدة خاصة.
• اتجاه اللف عند وجود فرق وظيفي.
• طول النابض وهو مركب أو مقدار التمدد التشغيلي.
• رقم القطعة، واسم العلامة التجارية، وطراز مشغل الباب إن كانت البيانات ظاهرة.

يجب القياس على القطعة الأصلية غير المتضررة متى أمكن. فإذا كان النابض مكسوراً أو المصد متفتتاً، استخدم قطعة مماثلة من باب سليم من الطراز نفسه، أو ارجع إلى رسم القطع المعتمد. لا تعتمد على قياس جزء متمدد أو مشوه بوصفه مرجعاً نهائياً.

للمشترين الذين يطلبون كميات لفرق الصيانة أو للتوزيع، يفيد جمع صور جانبية وصور لموضع التركيب وقياسات مرقمة ضمن ملف طلب واحد. تقدم Kelevator قطع غيار مصاعد متعددة العلامات التجارية للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM، لكن توافق أي قطعة يظل مرهوناً بمطابقة بيانات النظام الأصلي.

متى يكون الضبط مناسباً ومتى يلزم الاستبدال؟

الضبط مناسب عندما تكون القطعة سليمة ميكانيكياً لكن موضعها أو الخلوص أو ارتفاع الباب تغير. أما الاستبدال فهو الخيار الصحيح عندما فقد المكوّن خواصه أو أصبح تلفه مؤثراً في الحركة أو الأمان.

حالات يمكن فيها الضبط

يمكن دراسة الضبط بواسطة فني مؤهل عندما:

• يكون محدد المشوار قابلًا للتحريك ومثبتاً بإحكام من دون تشوه.
• تكون البكرات قابلة للضبط ولم تتلف أسطحها أو محاملها.
• تكون الورقة سليمة لكن ارتفاعها أو استقامتها خارج الموضع المحدد من المصنع.
• يكون النابض سليماً ومثبتاً في نقاطه الصحيحة، مع وجود ضبط مصمم في الآلية.

يجب أن يتبع الضبط تعليمات طراز الباب. تغيير موضع محدد نهاية المشوار من دون فحص القفل والسكين قد يؤدي إلى وصول الورقة إلى وضع يبدو صحيحاً بصرياً لكنه غير صحيح لتشغيل التعشيق.

حالات تتطلب الاستبدال

استبدل المكوّن بدلاً من ضبطه عند وجود:

• تشقق أو تصلب أو فقدان جزء من المصد.
• نابض مكسور، ملتوي، متمدد بشكل دائم، أو متآكل بوضوح.
• حاجز معدني مثني أو فتحة تثبيت متسعة لا تثبت القطعة.
• بكرة ذات سطح متشقق أو دوران خشن أو خلوص غير مقبول.
• تلف في مادة المخمد أو تسرب من مكوّن مصمم للعمل بالزيت.
• تكرار الارتخاء بعد إحكام التثبيت بالوسائل المحددة.

من الأخطاء الشائعة تركيب مصد أكثر سماكة لحل ضربة الباب. قد يزيل الصوت مؤقتاً لكنه يقلص مشوار الباب ويؤثر في موضع الإغلاق. وكذلك اختيار نابض “أقوى” لا يعني أداء أفضل؛ زيادة القوة قد ترفع الحمل على المكونات أو تغير حركة الآلية.

عند استبدال نابض باب طابق طويل، يمكن مقارنة المقاس وطريقة التثبيت مع نابض باب طابق المصعد بطول 600 مم فقط بعد التحقق من أن طول القطعة ووظيفتها وطراز الباب تتطابق مع الأصل.

اختبارات حركة الباب والسلامة النهائية

بعد الإصلاح أو الاستبدال، لا يكفي أن يبدو الباب مستقيماً. يجب التأكد من أن الحركة والتوقف والإغلاق تعمل بصورة متكررة ومنضبطة، وفق إجراءات الشركة المصنعة ومتطلبات الصيانة المطبقة في الموقع.

يشمل الفحص النهائي عادةً ما يلي:

• تشغيل الباب عدة مرات في الفتح والإغلاق ومراقبة ثبات نقطة التوقف.
• الاستماع إلى الأصوات غير المعتادة عند بداية المشوار ونهايته.
• التحقق من عدم اصطدام الورقة بالإطار أو الورقة الأخرى أو المحدد بقوة زائدة.
• فحص استقرار المصد أو الحاجز وعدم تحركه مع الضربات المتكررة.
• التحقق من حركة البكرات والسكة والدليل السفلي بعد الضبط.
• التأكد من وصول الباب إلى وضع الإغلاق الميكانيكي الصحيح.
• اختبار منظومة القفل والتعشيق ووظائف الحماية المرتبطة بالباب وفق تعليمات النظام وبواسطة فني مخول.
• تدوين رقم القطعة والقياسات والضبط الذي أُجري لتسهيل أعمال الصيانة اللاحقة.

لا تُخرج المصعد للخدمة إذا بقيت حركة الباب غير منتظمة، أو كان القفل لا يعمل كما ينبغي، أو تطلب الوصول إلى موضع الإغلاق استخدام قوة يدوية. في هذه الحالات قد تكون المشكلة أوسع من قطعة الإيقاف وتحتاج إلى تشخيص منظومة الباب كاملة.

أسئلة شائعة

هل كل أبواب المصاعد تستخدم القطعة نفسها كمحدد توقف؟

لا. يختلف التصميم بين أبواب الطوابق وأبواب الكابينة، وبين مشغلات الأبواب والطرازات المختلفة. قد يستخدم أحد الأنظمة مصداً مطاطياً، بينما يعتمد آخر على حاجز قابل للضبط أو على هندسة الحامل والسكة.

هل يمكن استخدام مصد مشابه في المقاس فقط؟

لا يُنصح بذلك. يجب توافق موضع التثبيت، واتجاه التلامس، وسماكة القطعة، ومادة الامتصاص، ومجال حركة الباب. التشابه البصري أو القياس الخارجي وحده لا يثبت التوافق.

هل ضعف النابض يسبب مشكلة في قفل الباب؟

قد يسبب ذلك في بعض الآليات إذا كان النابض جزءاً من حركة السكين أو الإغلاق. لكن القفل نفسه ومفاتيح الأمان والأسلاك قد تكون أسباباً مستقلة، لذا يلزم فصل الفحص الميكانيكي عن التشخيص الكهربائي.

ما المعلومات التي ينبغي إرسالها عند طلب قطعة؟

أرسل صوراً للقطعة وهي مركبة ومنفصلة، والقياسات، ورقمها إن وجد، وصورة لطراز مشغل الباب أو لوحة بياناته، ووصف العرض. هذه المعلومات تقلل احتمال طلب بديل غير متوافق.

ابدأ بتحديد وظيفة القطعة ومكانها، ثم قارن القياسات ونقاط التثبيت والحركة المطلوبة قبل اعتماد أي بديل. هذا النهج يساعد فريق الصيانة أو المشتريات على اختيار قطعة مناسبة ومعالجة سبب خلل الباب بدلاً من معالجة العرض فقط.
