دليل إنارة الطوارئ في المصاعد: الفحص والإصلاح واختيار التغذية

إنارة الطوارئ في المصعد ليست إنارة عادية داخل الكبينة؛ فهي دائرة أمان مستقلة نسبياً يجب أن تظل قادرة على إضاءة المقصورة عند انقطاع التغذية الرئيسية. إذا لم تعمل عند انقطاع الكهرباء، فغالباً تكون المشكلة في البطارية أو شاحنها أو مزود الطاقة أو التوصيلات أو وحدة الإنارة نفسها.

ابدأ دائماً بتأكيد حالة التغذية والبطارية والجهد عند أطراف الوحدة، ثم افحص التوصيلات والحماية قبل استبدال أي قطعة. الاستبدال العشوائي لوحدة الإنارة قد يخفي العطل مؤقتاً أو ينتج عنه عدم توافق في الجهد أو الشحن أو زمن التشغيل.

الغرض من إنارة الطوارئ في المصاعد

الغرض الأساسي من إنارة الطوارئ هو توفير رؤية كافية للركاب داخل الكبينة عند فقدان مصدر الكهرباء المعتاد. وتعمل هذه الإنارة بالتزامن مع وسائل اتصال الطوارئ، لكنها لا تحل محلها؛ إذ قد تعمل الإضاءة بينما يتعطل جهاز الاتصال، أو العكس.

في المصعد الحديث، تنتقل دائرة الإنارة إلى مصدر احتياطي تلقائياً عند انقطاع أو هبوط التغذية الرئيسية. يعتمد المصدر الاحتياطي عادة على بطارية قابلة لإعادة الشحن، أو على مزود طاقة طوارئ يحتوي البطارية ودائرة الشحن والتحويل، أو على منظومة احتياطية مرتبطة بتجهيزات المصعد.

تكتسب هذه الدائرة أهمية خاصة في المباني ذات الحركة المستمرة، مثل المجمعات السكنية والتجارية والفنادق والمستشفيات. لكن صلاحية النظام لا تُحكم بمجرد رؤية المصباح مضاءً في الوضع الطبيعي؛ الاختبار الحقيقي هو استمرار الإنارة بعد فصل مصدرها الرئيسي ضمن الإجراء الآمن المعتمد للموقع.

ينبغي الرجوع إلى متطلبات الجهة المختصة بالمبنى، وتعليمات الشركة المصنعة للمصعد، والعقد التشغيلي المعمول به في المملكة العربية السعودية. قد تختلف متطلبات الفحص ومدته وتكوين الدائرة باختلاف نوع المصعد وعمره ونظام التحكم.

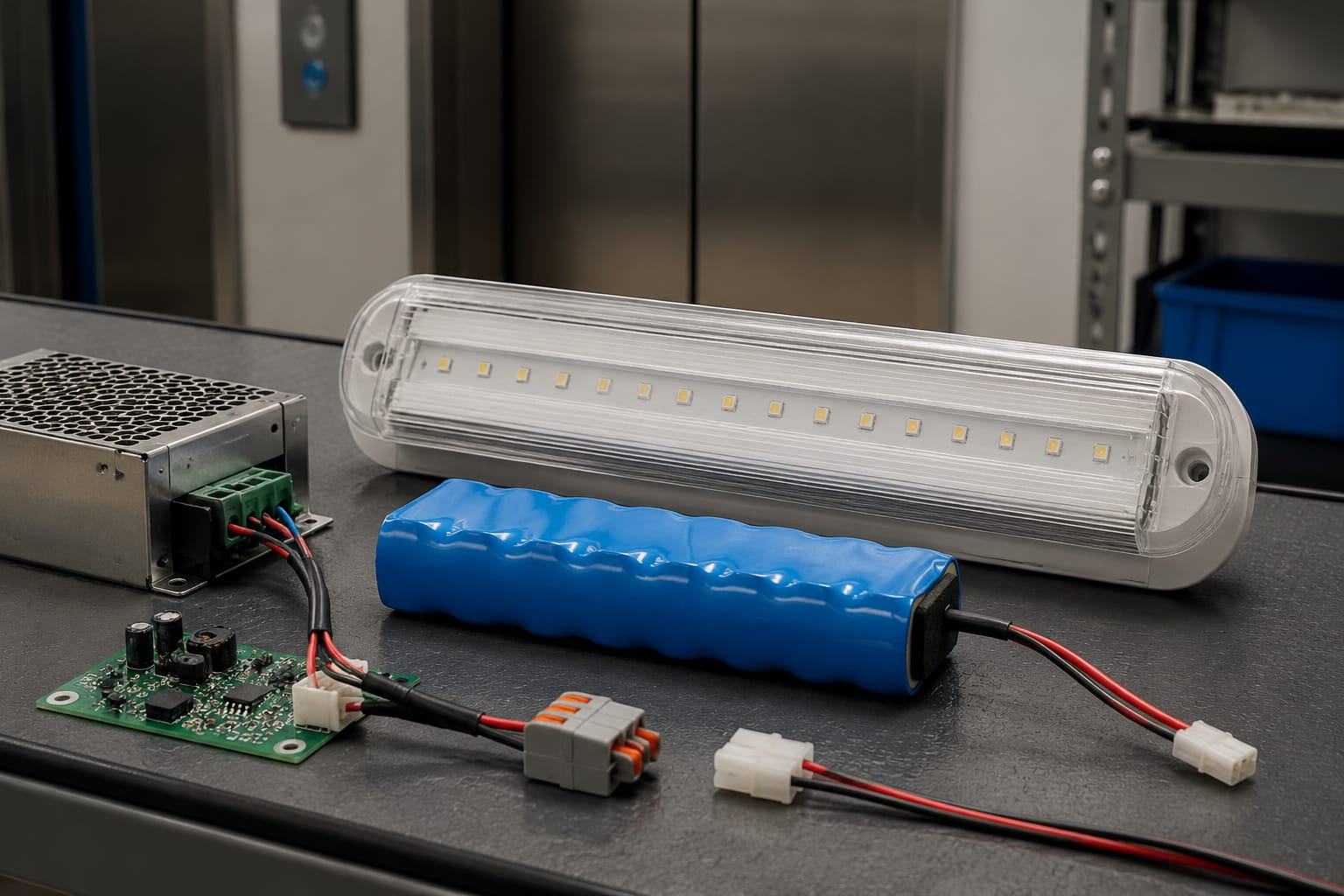

وحدات الإنارة والبطاريات ومزودات الطاقة

تتكون منظومة إنارة الطوارئ في المصعد من عدة عناصر تؤدي وظائف مختلفة. تشخيص العطل يبدأ بمعرفة وظيفة كل عنصر، لأن تلف أحدها قد يعطي أعراضاً تشبه تلف عنصر آخر.

وحدة الإنارة داخل الكبينة

قد تكون وحدة إنارة الطوارئ مستقلة عن إنارة السقف المعتادة، أو جزءاً من لوحة إنارة مشتركة مع دائرة تحكم منفصلة. عند التوريد، لا يكفي تطابق الشكل والمقاس. يجب تأكيد جهد التشغيل الاسمي، التيار أو القدرة، نوع الموصل، القطبية في دوائر التيار المستمر، وطريقة تثبيت الوحدة.

في بعض تطبيقات قطع الغيار، قد تكون وحدة مثل إنارة كبينة طوارئ DC12V لمصاعد Otis مناسبة فقط عندما تتطابق مواصفات الدائرة ومرجع القطعة مع التطبيق المطلوب. وجود اسم علامة تجارية في الوصف لا يثبت التوافق مع كل موديل تابع لها.

البطارية

البطارية هي أكثر الأجزاء عرضة للتدهور مع مرور الوقت ودرجات الحرارة ودورات الشحن والتفريغ. وقد تبدو سليمة لأن إنارة الكبينة تعمل أثناء توفر الكهرباء، بينما تكون الطاقة في تلك الحالة آتية من مزود الطاقة وليس من البطارية.

لا تعتمد على قياس الجهد وحده للحكم النهائي على البطارية. قد تقرأ بطارية متدهورة جهداً قريباً من قيمتها الاسمية دون حمل، ثم يهبط جهدها سريعاً عند تشغيل الإنارة. لذلك يلزم تقييمها تحت حمل مناسب ووفق تعليمات النظام، مع عدم تجاوز عمق تفريغ أو زمن اختبار قد يضر البطارية.

افصل مصدر الطاقة قبل التعامل مع البطارية حسب إجراءات السلامة المعتمدة. استبدلها ببطارية متوافقة في:

• الجهد الاسمي.
• السعة ونوع الكيمياء عندما يحدده المصنع.
• نوع الأطراف والأبعاد المادية.
• اتجاه القطبية.
• متطلبات الشحن الخاصة بالدائرة.
• قدرة البطارية على العمل في بيئة موقع التركيب.

مزود الطاقة ودائرة التحويل

قد يضم مزود الطاقة محولاً أو مقوماً أو شاحناً ومنظماً للجهد ودائرة انتقال تلقائي. وظيفته ليست الشحن فقط؛ بل عليه أيضاً تقديم خرج ملائم لوحدة الإنارة في التشغيل الطبيعي والاحتياطي.

تتوفر مزودات طاقة إنارة الطوارئ للمصاعد بتكوينات مختلفة، لذا يجب مطابقة البيانات الفنية قبل الشراء أو التركيب. لا يُستنتج الجهد أو وظيفة كل طرف من لون السلك فقط، خصوصاً في المصاعد التي خضعت لتحديثات سابقة.

أوضاع التشغيل العادي والطوارئ

في الوضع العادي، تصل التغذية الرئيسية إلى مزود الطاقة، الذي يغذي وحدة الإنارة أو دائرة الإنارة ذات الصلة ويشحن البطارية. لذلك قد يعمل المصباح حتى مع بطارية غير صالحة، وهو ما يجعل الفحص البصري وحده غير كافٍ.

عند انقطاع التغذية الرئيسية أو هبوطها إلى حد معين، يجب أن تنتقل الدائرة إلى البطارية أو المصدر الاحتياطي. يختلف أسلوب الانتقال حسب تصميم النظام: قد يكون التحويل داخل مزود الطاقة، أو في لوحة التحكم، أو ضمن وحدة إنارة ذات بطارية مدمجة.

يمكن تلخيص السلوك المتوقع كالتالي:

1. في التشغيل الطبيعي: تكون إنارة الكبينة متاحة، وتُشحن البطارية وفق تصميم الدائرة.
2. عند فقد التغذية: تبدأ إنارة الطوارئ تلقائياً دون تدخل من الراكب.
3. خلال فترة الانقطاع: يستمر الضوء بقدر ما تسمح به سعة البطارية والحمل وحالة المكونات.
4. بعد عودة التغذية: تعود الدائرة للوضع الطبيعي وتبدأ إعادة شحن البطارية.

المدة الفعلية للإضاءة لا يمكن افتراضها من تصنيف البطارية وحده. فالنتيجة تتأثر بسعة البطارية الفعلية بعد التقادم، واستهلاك وحدة LED، وكفاءة التحويل، ودرجة الحرارة، وأي أحمال إضافية مربوطة على المصدر نفسه.

أعطال إنارة الطوارئ الشائعة

الأعراض تساعد في تقليص نطاق الفحص، لكنها لا تعني أن السبب واحد دائماً. لا تستبدل البطارية فوراً لمجرد انطفاء الإنارة؛ تأكد أولاً من وصول الجهد الصحيح ومن سلامة الفيوز والتوصيلات.

الإنارة لا تعمل أبداً

إذا كانت وحدة إنارة الطوارئ لا تعمل حتى بوجود التغذية الرئيسية، افحص وجود جهد الدخل إلى مزود الطاقة، والفيوز، والموصلات، وجهد الخرج من المزود. بعد ذلك افحص الوحدة نفسها وفق جهدها المقنن.

من الأخطاء الشائعة اختبار وحدة DC مباشرة من مصدر جهد غير منظم أو بقطبية معكوسة. قد يؤدي ذلك إلى تلف وحدة LED أو دائرة الحماية حتى لو لم يظهر ضرر خارجي.

تعمل الإنارة مع الكهرباء وتنطفئ عند انقطاعها

هذا العرض يشير غالباً إلى بطارية لا تحتفظ بالشحن، أو دائرة شحن معطلة، أو فشل في التحويل إلى وضع الطوارئ. افحص جهد البطارية عند وجود التغذية وبعد إجراء اختبار طوارئ مضبوط. وإذا كان جهد الشحن غير موجود أو غير ملائم لمواصفات البطارية، فقد يكون الخلل في مزود الطاقة أو الأسلاك وليس البطارية فقط.

إضاءة ضعيفة أو تومض

الوميض أو الإضاءة الخافتة قد ينشآن عن انخفاض جهد البطارية تحت الحمل، أو نقطة توصيل مرتخية، أو موصل متأكسد، أو عدم توافق بين الحمل ومزود الطاقة. افحص الوصلات الميكانيكية بعناية، خصوصاً في الأسلاك الممتدة بين سقف الكبينة ووحدة الإنارة.

إذا حدث الوميض فقط في وضع الطوارئ، فابدأ بالبطارية والخرج الاحتياطي. أما إذا ظهر في الوضعين، فافحص وحدة الإنارة وتغذيتها الأساسية أيضاً.

البطارية تسخن أو تنتفخ

أوقف الفحص التشغيلي عند ملاحظة انتفاخ أو تسرب أو رائحة غير معتادة أو حرارة مفرطة. لا تحاول إعادة استخدام بطارية متضررة أو تجاوز وسائل الحماية لإبقاء الإنارة عاملة. افحص نوع البطارية، طريقة توصيلها، ومعلمات الشحن، ثم عالج السبب قبل تركيب بديل.

الفيوز يتكرر احتراقه

احتراق الفيوز المتكرر علامة على حمل زائد أو قصر أو عيب في مزود الطاقة أو الأسلاك أو وحدة الإنارة. لا ترفع قيمة الفيوز لمعالجة المشكلة؛ فذلك قد يلغي الحماية المصممة للدائرة ويزيد خطر تلف المكونات. استخدم تصنيف الفيوز المحدد في مخطط النظام فقط.

فحص الجهد والبطارية والأسلاك

يجب أن ينفذ الفحص فني مؤهل ومخوّل بالعمل على المصعد، مع تطبيق إجراءات العزل ومنع إعادة التغذية غير المقصودة. لا تترك المصعد أو الكبينة في حالة غير آمنة أثناء الاختبار، ولا تخلط بين دوائر إنارة الطوارئ ودوائر التحكم أو الاتصال.

تسلسل فحص عملي

1. راجع مخطط التوصيل وبيانات الملصق على مزود الطاقة ووحدة الإنارة والبطارية.
2. افحص بصرياً البطارية والفيوزات والموصلات والأسلاك بحثاً عن انتفاخ أو احتراق أو ارتخاء أو تآكل.
3. قس جهد دخل مزود الطاقة في الوضع الطبيعي، ثم قس جهد خرجه وفق نقاط القياس المحددة.
4. افحص جهد البطارية عند السكون، ولاحظ جهدها أثناء اختبار الطوارئ تحت الحمل.
5. تحقق من وصول الجهد إلى أطراف وحدة الإنارة، مع مراعاة القطبية في الدوائر DC.
6. افحص استمرارية السلك والموصلات عند فصل التغذية المناسبة، ولا تستخدم اختبار الاستمرارية على دائرة حية.
7. اختبر الانتقال إلى الوضع الاحتياطي بالطريقة الآمنة المعتمدة للمصعد، ثم راقب ثبات الإضاءة.
8. أعد التوصيلات والحواجز إلى وضعها الصحيح، وسجل نتائج الفحص والقطعة التي تم استبدالها.

ما الذي تعنيه نتائج القياس؟

وجود جهد صحيح عند أطراف الوحدة مع عدم وجود ضوء يرجح عيب وحدة الإنارة نفسها، بشرط التحقق من الجهد تحت الحمل. أما غياب الجهد عند الوحدة مع وجوده عند خرج مزود الطاقة فيرجح وجود مشكلة في الأسلاك أو الموصلات أو الفيوز الوسيط.

إذا كان خرج مزود الطاقة غير موجود بينما الدخل سليم، فقد يكون المزود متعطلاً أو محمياً بسبب حمل زائد. افصل الحمل وفق الإجراء الفني المناسب ثم أعد القياس لتحديد ما إذا كان الخلل في المزود أم في الدائرة اللاحقة. لا تُجر هذه الخطوة من دون فهم مخطط النظام، لأن فصل حمل خاطئ قد يؤثر في وظائف أخرى.

مطابقة مزودات الطاقة البديلة

لا يُختار مزود طاقة إنارة الطوارئ بناءً على الجهد الظاهر فقط. يجب أن يتوافق مع مصدر الدخل، ونوع البطارية، وخرج الإنارة، وطريقة التحويل، وأبعاد التركيب، والموصلات، ومتطلبات لوحة التحكم.

استخدم هذه القائمة قبل اعتماد البديل:

قد تتطلب بعض التطبيقات مزوداً مخصصاً لنظام أو علامة تجارية محددة. على سبيل المثال، يجب التحقق من المرجع الكهربائي والميكانيكي عند تقييم مزود طاقة طوارئ لمصاعد Hitachi؛ تشابه الوظيفة الاسمية لا يعني قابلية الاستبدال المباشر.

بالنسبة لفرق التوريد وشركات التحديث، من الأفضل إرسال صورة واضحة لملصق القطعة الحالية، رقمها المرجعي، صور الموصلات، جهد الدخل والخرج، ومعلومات البطارية. هذه البيانات أكثر فائدة من الاعتماد على اسم المصعد أو سنة المبنى فقط. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM، لكن التوافق النهائي يظل مسؤولية التحقق من بيانات النظام المطلوب.

فترات الفحص والاختبار الدوري

لا توجد فترة فحص واحدة تصلح لكل مصعد. تتحدد الفترات وفق تعليمات الشركة المصنعة، ومتطلبات المبنى والجهات المختصة، وخطة الصيانة، وعمر النظام، ونتائج الاختبارات السابقة. يجب عدم اختراع فترة اختبار أو زمن تفريغ من تلقاء الفريق الفني إذا كانت تعليمات النظام تنص على إجراء مختلف.

عملياً، يمكن تنظيم برنامج الصيانة على مستويات:

• في الزيارة الدورية: تحقق بصرياً من وجود إنارة الطوارئ، سلامة الغطاء والأسلاك والموصلات، وعدم وجود علامات تلف على البطارية أو المزود.
• في الاختبار الوظيفي المجدول: اختبر الانتقال من التغذية الرئيسية إلى المصدر الاحتياطي بالطريقة المصرح بها، وتحقق من عودة الشحن بعد إعادة التغذية.
• عند نتائج غير طبيعية: افحص الجهد تحت الحمل، وسجل زمن استمرار الإضاءة وفق المتطلبات المعتمدة، وقيّم البطارية والمزود.
• بعد أي تعديل: أعد اختبار المنظومة كاملة عند استبدال البطارية أو مزود الطاقة أو وحدة الإنارة أو الأسلاك ذات العلاقة.

يحسن سجل الصيانة من دقة التشخيص. دوّن تاريخ الاختبار، قراءة الجهد، حالة البطارية، نتيجة الانتقال للطوارئ، زمن الاختبار الفعلي، القطع المستبدلة، واسم الفني. مقارنة القراءات مع اختبارات سابقة تكشف التدهور التدريجي قبل أن يتحول إلى فشل كامل.

التحقق من التشغيل بعد الإصلاح

بعد أي إصلاح، لا تعتبر المهمة مكتملة بمجرد إضاءة المصباح. يجب التحقق من أن الدائرة تعمل في وضعها الطبيعي والاحتياطي وأن إعادة الشحن لا تسبب أعراضاً غير طبيعية.

استخدم قائمة تحقق مختصرة بعد الإصلاح:

• تأكد من تثبيت جميع الموصلات وتوجيه الأسلاك بعيداً عن الحواف والحركة الميكانيكية.
• تأكد من تركيب الفيوز بالقيمة المحددة فقط.
• تحقق من جهد الدخل والخرج والقطبية بحسب الملصقات والمخطط.
• اختبر عمل الإنارة في الوضع الطبيعي.
• نفذ اختبار التحويل إلى وضع الطوارئ بطريقة آمنة ومعتمدة.
• راقب ثبات الإضاءة خلال فترة الاختبار المطلوبة، من دون تحميل الدائرة بأحمال غير مخصصة لها.
• أعد التغذية وتأكد من بدء الشحن وعودة النظام إلى حالته الطبيعية.
• وثق رقم القطعة البديلة، إعدادات التوصيل، ونتيجة الاختبار.

من الأخطاء المتكررة تركيب بطارية بجهد صحيح لكن بسعة أو نوع غير مناسب، أو استبدال مزود الطاقة من دون مراجعة ترتيب الأطراف، أو اختبار الإنارة مع فتحات السقف أو الحواجز غير المعادة إلى مكانها. هذه الأخطاء قد تعيد العطل أو تخلق مشكلة جديدة في وقت لاحق.

أسئلة شائعة

هل تكفي إضاءة لمبة الكبينة للتأكد من سلامة إنارة الطوارئ؟

لا. قد تعمل إنارة الكبينة من التغذية الرئيسية بينما تكون البطارية فارغة أو دائرة التحويل متعطلة. يلزم اختبار الانتقال إلى مصدر الطاقة الاحتياطي ضمن الإجراء المعتمد.

هل يمكن تركيب أي بطارية لها الجهد نفسه؟

لا. الجهد عنصر أساسي فقط. يجب أيضاً مطابقة نوع البطارية، ومتطلبات الشحن، والسعة التي يحددها التصميم، والأطراف، والأبعاد، والقطبية.

لماذا تنطفئ إنارة الطوارئ بسرعة رغم أن البطارية تقرأ جهداً جيداً؟

لأن قراءة الجهد دون حمل لا تقيس قدرة البطارية الفعلية على توفير تيار مستمر. قد يهبط الجهد سريعاً عند تشغيل الإنارة بسبب تقادم البطارية أو مقاومة داخلية مرتفعة أو ضعف في التوصيلات.

هل يجوز رفع قيمة الفيوز إذا كان يحترق؟

لا. ارتفاع قيمة الفيوز قد يسمح بمرور تيار يضر الأسلاك أو مزود الطاقة أو وحدة الإنارة. ابحث عن سبب الحمل الزائد أو القصر واستخدم قيمة الفيوز المحددة.

عند طلب قطعة بديلة أو جدولة إصلاح، اجمع رقم مرجع القطعة الحالية وصور الملصقات والموصلات وقراءات الدخل والخرج ومعلومات البطارية. هذه البيانات تجعل مطابقة إنارة الطوارئ أو مزود الطاقة أدق وتقلل احتمالات التركيب غير المتوافق.
