دليل أنظمة الإنتركوم للمصاعد: التوصيل والتحديث

توفّر أنظمة الإنتركوم للمصاعد قناة اتصال صوتي بين الراكب العالق أو فني الصيانة والجهة القادرة على الاستجابة، مثل غرفة الحراسة أو غرفة الماكينات أو مركز المراقبة. ولا يكفي اختيار جهاز هاتف يبدو مناسباً؛ إذ يجب أن تتوافق المحطات، مصدر التغذية، نوع الكابل، واجهات الاتصال، وطريقة استدعاء الطوارئ مع لوحة التحكم والمنشأة القائمة.

عند استبدال النظام أو تحديثه، ابدأ برسم مسار الاتصال الحالي وتحديد كل محطة مرتبطة به. ثم تحقّق من الجهد، عدد الأسلاك المتاحة، نوع الإشارة، وطريقة عمل الاتصال عند انقطاع التغذية الرئيسية. هذا يقلل خطر تركيب وحدة تعمل ظاهرياً لكنها لا تنفذ اتصال الطوارئ كما ينبغي.

ما وظيفة نظام الإنتركوم في المصعد؟

نظام الإنتركوم هو منظومة اتصال داخلية مخصصة للمصعد. وظيفته الأساسية هي تمكين الراكب داخل الكابينة من طلب المساعدة والتحدث مع شخص في موقع آخر عند وجود عطل أو احتجاز. وقد يستخدمه الفنيون أيضاً للتواصل بين الكابينة وغرفة الماكينات أثناء الفحص والصيانة.

يختلف الإنتركوم عن الجرس أو جرس الإنذار. فالجرس يلفت الانتباه محلياً فقط، بينما يتيح الإنتركوم محادثة ثنائية الاتجاه عند تصميمه وتركيبه بشكل صحيح. كما يختلف عن أجهزة الاتصال الخلوية أو بوابات الاتصال عبر الشبكة، رغم أن هذه الحلول قد تكون جزءاً من منظومة الاتصال الحديثة.

في التطبيق العملي، ينبغي أن يحقق النظام ما يلي:

• بدء اتصال واضح من الكابينة عند الضغط على زر الطوارئ أو رفع سماعة الإنتركوم، بحسب تصميم النظام.
• وصول التنبيه إلى محطة استقبال محددة وقابلة للوصول إليها خلال ساعات تشغيل المبنى.
• نقل صوت مفهوم في الاتجاهين.
• استمرار القدرة على إجراء اتصال الطوارئ خلال فقد التغذية الرئيسية، ضمن تصميم النظام ومتطلبات المشروع.
• إتاحة الاختبار الدوري دون تعطيل تشغيل المصعد أو الإضرار بدوائر السلامة.

لا ينبغي افتراض أن وجود لوحة أزرار طوارئ في الكابينة يعني وجود منظومة اتصال مكتملة. قد يكون الزر موصولاً بجرس أو ريليه تنبيه أو مدخل في لوحة التحكم فقط، ولذلك يلزم تتبع التوصيلات ووظيفة كل طرف قبل شراء بديل.

تكوينات الاتصال الثنائي ومتعدد المحطات

أبسط تكوين هو اتصال ثنائي بين الكابينة ومحطة واحدة، لكنه ليس الخيار المناسب لكل مبنى. تتحدد البنية الصحيحة بحسب عدد المصاعد، موقع الاستجابة، ساعات إشغال المبنى، والبنية المتوفرة للاتصالات.

الاتصال الثنائي

يستخدم هذا التكوين محطة كابينة ومحطة استقبال واحدة، وغالباً يكون واضحاً في التركيب والتشخيص. لكنه يعتمد على وجود شخص يمكنه الرد في الموقع المستهدف. فإذا كانت محطة الاستقبال في غرفة لا تبقى مأهولة باستمرار، فقد لا يعالج التكوين الخطر التشغيلي المقصود من الاتصال.

قبل اختياره، حدّد من يستقبل المكالمات خارج أوقات الدوام، وما الذي يحدث إذا لم يجب الطرف الأول. بعض الأنظمة تتضمن آلية تصعيد أو تحويل، بينما لا توفر أنظمة أخرى إلا اتصالاً داخلياً مباشراً.

التكوين متعدد المحطات

يخدم التكوين متعدد المحطات أكثر من كابينة أو أكثر من جهة استقبال. وقد يتيح لمحطة الحراسة اختيار المصعد المتصل أو استدعاء كابينة محددة، وقد يربط غرفة الماكينات كمحطة إضافية للفنيين.

تعقيده أعلى، لأن خطأ واحداً في ترقيم المحطات أو القطبية أو برمجة العناوين قد يؤدي إلى اتصال الكابينة الخطأ أو اختلاط الصوت. لذلك يجب توثيق رقم كل مصعد، رقم كل محطة، والزوج الكابلي أو المنفذ المستخدم، ثم اختبار كل مسار منفرداً بعد التنفيذ.

حلول الاتصال الخارجي

في بعض أعمال التحديث، يحل جهاز اتصال مخصص محل الهاتف الداخلي التقليدي أو يكمله. قد يعتمد هذا الجهاز على خط هاتفي أو شبكة خلوية أو بروتوكول شبكي، لكن توافقه لا يثبت بمجرد تطابق شكل الموصلات.

راجع دائماً مصدر التغذية، نوع مدخل الاستدعاء من لوحة التحكم، مخرج حالة الخطأ إن وجد، طريقة الترقية أو الضبط، ومتطلبات الموقع للاتصال الخارجي. كما يجب أن تحدد الجهة المسؤولة عن مراقبة المكالمات وصيانة وسيلة الاتصال نفسها.

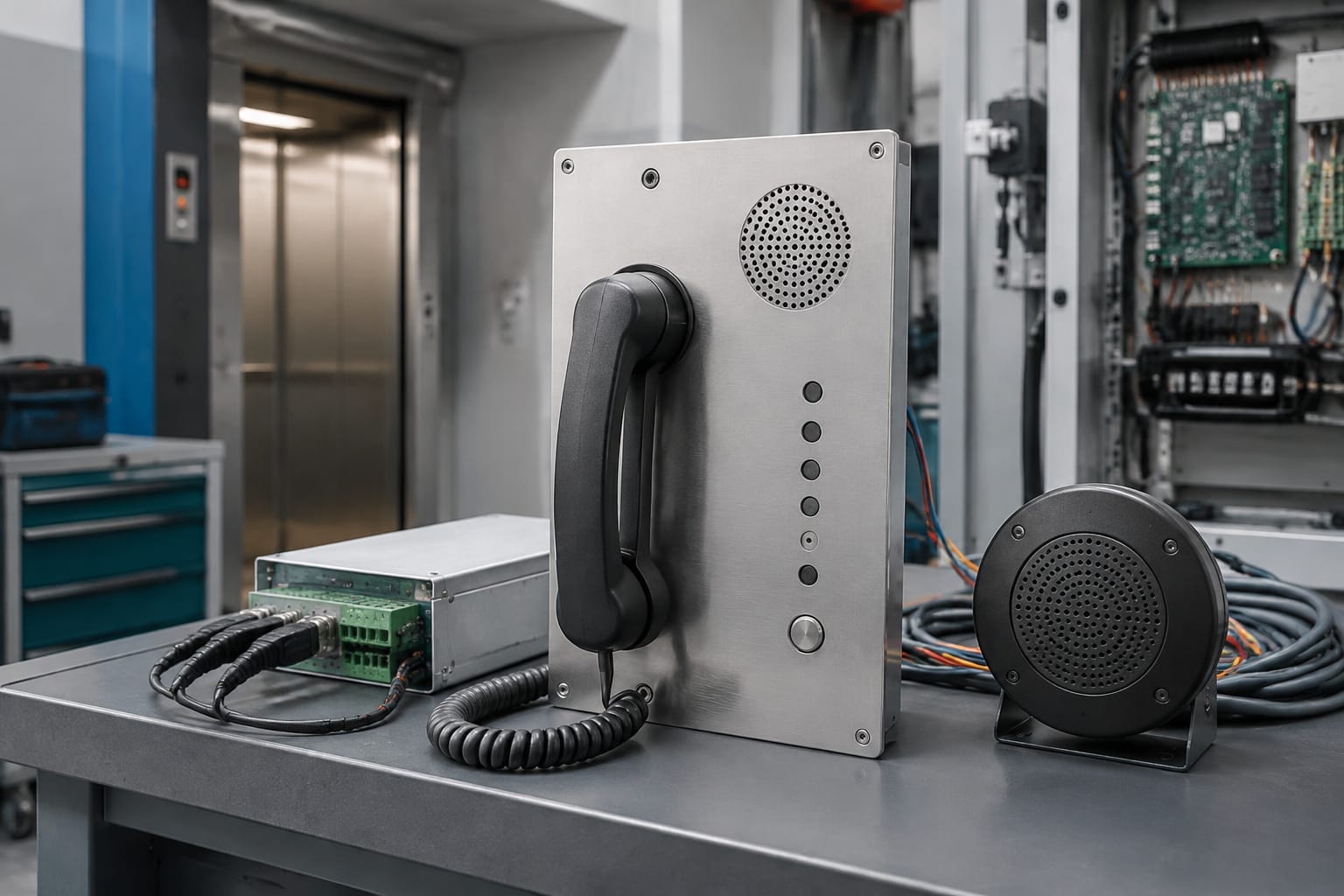

محطات الكابينة وغرفة الماكينات وغرفة الحراسة

تتكون منظومة الإنتركوم عادة من محطات ذات أدوار مختلفة. فهم وظيفة كل محطة يمنع استبدال وحدة كابينة بوحدة استقبال أو اختيار جهاز غير مناسب لموضعه.

محطة الكابينة

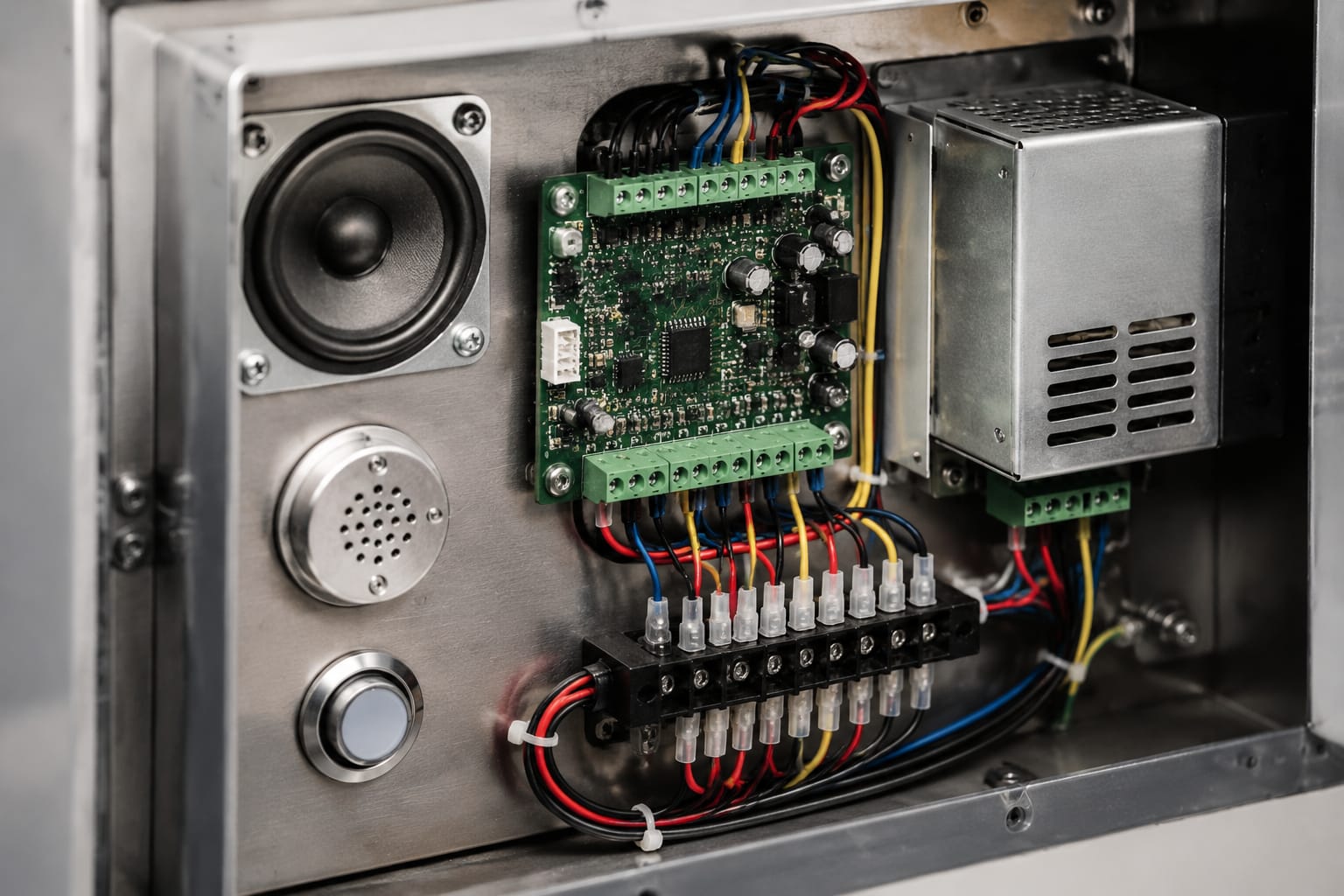

تقع محطة الكابينة غالباً خلف لوحة التشغيل أو لوحة الطوارئ. قد تتضمن سماعة، ميكروفوناً، مكبر صوت، زر اتصال، أو زر إنذار منفصلاً. وفي الأنظمة بلا سماعة، تكون جودة موضع الميكروفون ومكبر الصوت وحمايتهما من الضوضاء والاهتزاز عاملين مهمين.

عند تقييم بديل لمحطة الكابينة، تحقّق من:

• أبعاد فتحة التثبيت ومواقع البراغي، وليس أبعاد الواجهة فقط.
• نوع الموصل وعدد الأطراف وترتيبها.
• وجود سماعة أو تشغيل بدون سماعة.
• توافق زر الاستدعاء مع نظام الإنتركوم أو مع مدخل لوحة التحكم.
• حساسية الصوت العملية في كابينة تعمل فيها المروحة وحركة الأبواب.
• قدرة القطعة على تحمل بيئة الكابينة والاستخدام المتكرر.

تتوفر ضمن قطع المصاعد محطات مثل هاتف إنتركوم مخصص للمصعد؛ لكن يجب التعامل مع وصف المنتج كنقطة بدء للمطابقة، لا كإثبات تلقائي للتوافق مع أي لوحة أو نظام قائم.

محطة غرفة الماكينات أو خزانة التحكم

تُستخدم هذه المحطة لتواصل الفني مع الكابينة أثناء أعمال الضبط أو عند الاستجابة لعطل. في بعض الأنظمة تكون وحدة مستقلة، وفي أنظمة أخرى تكون جزءاً من لوحة التحكم أو متصلة بمصدر التغذية الخاص بالإنتركوم.

يجب وضعها في مكان يسهل الوصول إليه دون تعطيل إجراءات السلامة في غرفة الماكينات أو عند لوحة التحكم. كما يجب ألا يُفترض أن سماعة هاتف عادية تؤدي وظيفة محطة إنتركوم مخصصة؛ فالتوافق في الإشارة والتغذية وطريقة النداء يختلف حسب التصميم.

محطة غرفة الحراسة أو المناوبة

محطة المناوبة هي نقطة الاستجابة التشغيلية. أهم معيار فيها ليس موقعها فقط، بل وجود آلية تشغيلية واضحة للرد على المكالمات. ينبغي أن يعرف فريق الاستقبال رقم المصعد المتصل، وكيفية التصرف عند عدم وضوح الصوت، ومن يتولى تصعيد الحالة إلى فريق الصيانة أو الإنقاذ.

في المباني متعددة المصاعد، تساعد تسمية المحطات والمصاعد بوضوح على منع الاستجابة للموقع الخطأ. احرص على أن تكون التسمية مطابقة للترقيم المستخدم في لوحة التحكم وسجل الصيانة.

مصادر التغذية والطاقة الاحتياطية

قد يعمل الإنتركوم من مصدر تغذية منفصل، أو من مزود طاقة مخصص داخل المنظومة، أو من دائرة مرتبطة بلوحة التحكم. لا يمكن تعميم جهد أو تيار واحد على جميع الأنظمة؛ فهذه القيم ونوع التيار والحماية تختلف باختلاف الطراز والتصميم.

الغرض من مصدر التغذية المخصص هو توفير جهد ثابت للمحطات ودوائر الاتصال. أما الطاقة الاحتياطية فهدفها المحافظة على وظيفة الاتصال المطلوبة عند انقطاع التغذية الرئيسية، وقد تكون بطارية أو وحدة احتياطية أو ترتيباً آخر ضمن النظام.

قبل الاستبدال، دوّن البيانات التالية من الوحدة الحالية والوثائق الفنية إن توفرت:

يمكن أن تكون وحدة التغذية المخصصة لإنتركوم Otis ذات صلة عند مطابقة رقم القطعة والمنظومة، لكن الاسم التجاري وحده لا يكفي. تأكد من رقم الطراز، الملصق الكهربائي، مخطط الأطراف، والإصدار المستخدم في موقعك.

من الأخطاء الشائعة تغذية الإنتركوم من مصدر مؤقت أو مشترك دون حساب الأحمال أو مراجعة حالة البطارية. قد يعمل الصوت في اختبار قصير، ثم يفشل النظام عند انقطاع الكهرباء أو عند اتصال أكثر من محطة. اختبر في ظروف التشغيل المتوقعة، لا في وضع وجود التغذية الرئيسية فقط.

التوصيلات وواجهات الاتصال

تعتمد طريقة توصيل أنظمة الإنتركوم للمصاعد على نوع النظام. قد تكون توصيلات صوتية تناظرية بسيطة، أو أسلاكاً مخصصة بين محطات، أو واجهة مرتبطة بلوحة التحكم، أو اتصالاً رقمياً. لذلك لا تصل الأسلاك حسب اللون أو عدد الأطراف فقط.

ابدأ بتحديد المسار كاملاً: محطة الكابينة، كابل الحركة داخل بئر المصعد، نقطة الانتقال، لوحة التحكم أو غرفة الماكينات، ثم محطة الاستقبال. في المصاعد القائمة، يكون الكابل المتحرك ونقاط التوصيل في رأس الكابينة أو صندوق التوصيل من أكثر المواضع عرضة للتلف المتكرر.

ما الذي يجب فحصه قبل إعادة التوصيل؟

• عدد النوى المتاحة فعلياً في الكابل، لا العدد المذكور في مخطط قديم فقط.
• استمرارية كل نواة من طرف إلى طرف وعزلها عن النوى الأخرى والأرضي عند الحاجة.
• ترقيم الأطراف في المحطات واللوحة ومطابقته للمخطط.
• القطبية في الدوائر التي تتطلبها.
• وجود فصل بين مسارات الصوت ومسارات القدرة أو الإشارات التي قد تسبب تشويشاً.
• توافق مقاومة أو نوع واجهة السماعة والميكروفون مع الوحدة المركزية.
• طريقة دخول أمر الطوارئ إلى لوحة التحكم وطريقة تأكيده.

لا توصل سلكين إضافيين إلى محطة جديدة اعتماداً على أن الإنتركوم "غالباً يعمل بسلكين". بعض الأجهزة تحتاج تغذية وإشارة منفصلة، وبعضها يستخدم زوجاً مختلفاً للاتصال أو النداء. كما أن التوصيل الصحيح كهربائياً قد لا ينجح وظيفياً إذا كانت إشارات النظام أو بروتوكوله خاصة بطراز معين.

عند غياب مخطط موثوق، صوّر التوصيلات الحالية ووسم الأسلاك قبل الفصل، وسجل القياسات بعناية، ثم راجع دليل الشركة المصنعة أو فنيًا مختصاً بالمنظومة. لا تستخدم التجربة العشوائية على أطراف لوحة التحكم.

مشكلات الصوت وجودة المكالمات

ضعف الصوت لا يعني دائماً أن محطة الكابينة تالفة. قد يكون السبب في مصدر التغذية أو الكابل المتحرك أو السماعة أو الميكروفون أو موصل مؤكسد أو إعداد خاطئ. التشخيص المنهجي يقلل استبدال قطع سليمة.

يجب إجراء اختبار الصوت من داخل كابينة مغلقة مع تشغيل العناصر المعتادة قدر الإمكان، مثل الإضاءة والمروحة. اختبار السماعة في بيئة هادئة خارج الكابينة لا يثبت أن الراكب سيتمكن من التحدث بوضوح أثناء حالة فعلية.

لا ترفع مستوى الصوت أو تستبدل الميكروفون قبل التحقق من الجهد والكوابل. زيادة الكسب قد تضخم الضوضاء أو تسبب تغذية راجعة، فيما يبقى العطل الأساسي دون معالجة.

التخطيط للاستبدال أو التحديث

يكون الاستبدال المباشر مناسباً عندما تتوفر قطعة مطابقة وظيفياً وكهربائياً وميكانيكياً، وتكون البنية الحالية موثقة وسليمة. أما التحديث فيكون أكثر منطقية عندما تتكرر الأعطال، أو لا تتوفر القطعة الأصلية، أو تتغير نقطة الاستجابة، أو لا تحقق البنية الحالية احتياج الاتصال التشغيلي.

قائمة مطابقة قبل طلب القطع

اجمع المعلومات التالية قبل التواصل مع مورد أو اعتماد بديل:

1. الشركة المصنعة للمصعد ولوحة التحكم، والطراز ورقم القطعة إن وجد.
2. صور واضحة للواجهة والملصق الكهربائي والموصلات، مع توثيق ترتيب الأسلاك.
3. عدد المحطات الحالية ومواقعها ووظيفة كل محطة.
4. نوع المشكلة: لا اتصال، اتجاه صوت واحد، تقطع، أو فشل الطاقة الاحتياطية.
5. جهد الدخل والخرج المقاس أو المدرج على الوحدة.
6. عدد أسلاك الكابل المتاح وحالته، خصوصاً الكابل المتحرك.
7. أبعاد التثبيت وفتحات الواجهة في الكابينة أو اللوحة.
8. طريقة الاستجابة المطلوبة: محطة داخلية، غرفة حراسة، أو جهة مراقبة أخرى.
9. أي ربط قائم مع زر الإنذار أو لوحة التحكم أو نظام مراقبة المبنى.
10. متطلبات الموقع وإجراءات المالك أو الجهة التنظيمية ذات الصلة.

تقلل هذه البيانات من مخاطر شراء قطعة تشبه القطعة القائمة من الخارج فقط. وتفيد بشكل خاص فرق المشتريات والمستوردين والموزعين الذين يحتاجون إلى مطابقة واضحة قبل توريد كميات أو تجهيز مخزون بديل.

الاختيار بين بديل مطابق وتحديث كامل

اختر بديلًا مطابقاً عندما يكون مصدر العطل محدداً، والكابلات سليمة، وباقي المحطات تعمل، وتتوفر مواصفات مطابقة. أما إذا كان مصدر التغذية متقادماً، أو الكابل المتحرك متضرراً، أو محطة الاستقبال لم تعد مستخدمة، فإن تغيير هاتف واحد قد ينقل المشكلة ولا يحلها.

قد يتطلب التحديث الكامل استبدال محطات الكابينة والاستقبال، ومصدر التغذية، والكابلات المتضررة، وربما واجهة الربط مع لوحة التحكم. ينبغي تقييم ذلك كمجموعة وظيفية واحدة، مع تحديد ما سيبقى من النظام القائم وما سيستبدل وكيف ستتم اختبارات القبول.

توفّر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشاريع التحديث. عند طلب قطع الإنتركوم، قدّم بيانات المطابقة السابقة حتى يمكن تقييم التوافق على أساس فني بدل الاعتماد على الاسم أو الشكل. ومن الخيارات ذات الصلة نظام إنتركوم Hitachi للمصاعد عند التحقق من أن طرازه وواجهاته يطابقان المنظومة المطلوبة.

الاختبار الوظيفي واختبار اتصال الطوارئ

يجب أن يثبت الاختبار وظيفة الاتصال بالكامل، لا مجرد إضاءة مؤشر أو سماع صوت قريب من المحطة. نظّم الاختبار بعد التركيب، وبعد أي تغيير في مصدر التغذية أو الكابل أو محطة الاستقبال، وضمن برنامج الصيانة الدوري للموقع.

خطوات اختبار عملية

1. تحقق بصرياً من التثبيت، وسلامة الموصلات، ووسم الأسلاك والمحطات.
2. اختبر بدء الاتصال من كل كابينة إلى الوجهة الصحيحة.
3. اختبر الحديث والاستماع في الاتجاهين، وتأكد من وضوح الصوت داخل الكابينة.
4. اختبر كل محطة استقبال مع كل كابينة في الأنظمة متعددة المحطات.
5. تحقق من أن رقم المصعد أو تعريفه يظهر أو يُعرف بوضوح لدى المستجيب.
6. اختبر استجابة زر الطوارئ أو آلية النداء وفق تصميم النظام.
7. اختبر عمل الاتصال عند فقد التغذية الرئيسية باستخدام إجراء محكوم وآمن ومعتمد للموقع.
8. وثّق النتيجة والتاريخ والمحطات المختبرة وأي ملاحظات أو إجراءات تصحيحية.

لا يقتصر اختبار حالة انقطاع الطاقة على فصل جهاز عشوائياً أو تعطيل دوائر المصعد دون تنسيق. يجب أن ينفذه شخص مؤهل ووفق إجراءات الموقع، لأن لوحات التحكم وبطاريات الاحتياط ودوائر السلامة قد تتأثر بطريقة الاختبار.

أخطاء ينبغي تجنبها

• اعتبار رنين الجرس دليلاً على نجاح الاتصال الصوتي.
• اختبار الكابينة دون التحقق من محطة الاستقبال والرد الفعلي.
• استبدال الهاتف مع إبقاء مصدر تغذية أو كابل ثبتت فيه مشكلة.
• إهمال اختبار كل مصعد على حدة في التكوين متعدد المحطات.
• عدم توثيق ترقيم الأسلاك والمحطات بعد التعديل.
• افتراض أن البطارية سليمة لأنها موجودة في الوحدة دون اختبار أدائها.
• إجراء تغييرات على دوائر
