كتالوج قطع غيار المصاعد: دليل 12 مكونًا أساسيًا

يساعدك كتالوج قطع غيار المصاعد على تصنيف المكونات، وفهم وظيفة كل قطعة، ومقارنة البدائل قبل طلب عرض السعر. لكن الوصول إلى قطعة مطابقة لا يعتمد على اسمها فقط؛ بل يتطلب عادةً رقم القطعة، والعلامة التجارية، وطراز المصعد، والمواصفات الكهربائية والميكانيكية، وصور الملصقات والموصلات.

يعرض هذا الدليل 12 مجموعة أساسية تتكرر في أعمال الصيانة والتحديث، مع توضيح البيانات التي ينبغي جمعها لتقليل أخطاء التوريد. القاعدة الأهم: لا تفترض أن قطعتين متشابهتين في الشكل أو الوظيفة قابلتان للتبادل ما لم تتطابق واجهات التوصيل والمواصفات وإصدار النظام.

كيف يُنظَّم كتالوج قطع غيار المصاعد؟

تُنظَّم كتالوجات قطع المصاعد عادةً وفق النظام الذي تعمل فيه القطعة، ثم العلامة التجارية أو سلسلة المنتج، وبعد ذلك رقم القطعة والمواصفات الفنية. وقد تعرض بعض الكتالوجات صورًا وأبعادًا ومخططات توصيل، بينما يكتفي بعضها برقم مرجعي ووصف مختصر.

يمكن تقسيم المكونات الأكثر شيوعًا إلى 12 مجموعة عملية:

قد تستخدم الشركة المصنّعة رقمًا للمجموعة ورقمًا آخر للقطعة المفردة. لذلك يجب التمييز بين رقم اللوحة الكاملة، ورقم المكوّن المثبّت عليها، ورقم إصدار اللوحة. البحث برقم شريحة إلكترونية أو مرحل وحده قد يقود إلى نتيجة غير صحيحة.

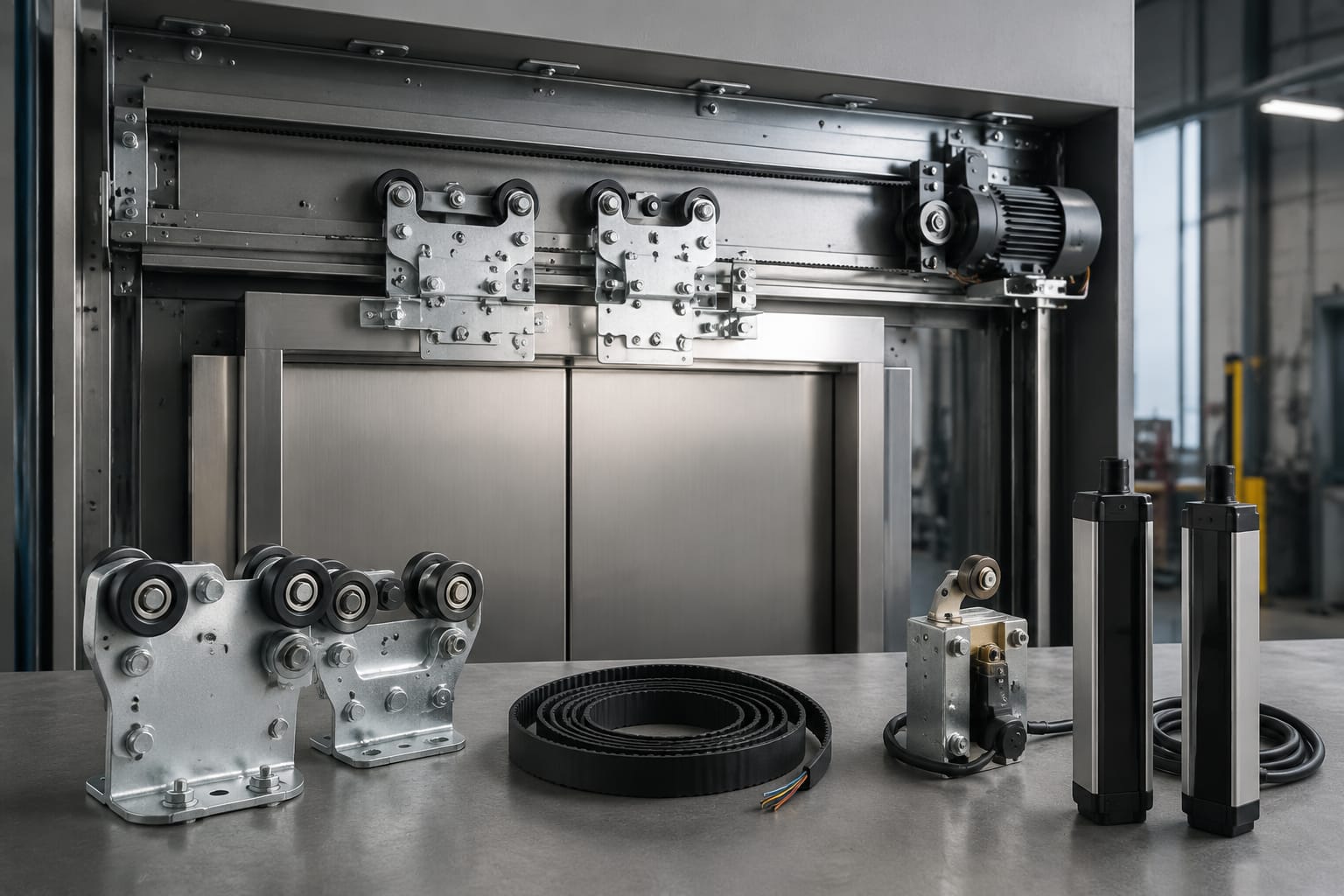

مكونات نظام الأبواب

نظام الباب من أكثر أجزاء المصعد حركةً واستهلاكًا، ويضم مكونات ميكانيكية وكهربائية وإلكترونية تعمل معًا. وتشمل القطع التي يكثر البحث عنها مشغل الباب، والمحرك، ولوحة التحكم، والبكرات، والسيور، والأحذية المنزلقة، والأقفال، والملامسات، وحساسات الحماية.

1. محرك أو مشغل الباب

يوفر محرك الباب القوة اللازمة لفتح باب الكابينة وإغلاقه، بينما يحوّل المشغل هذه الحركة إلى حركة منتظمة للألواح. وقد يكون المحرك جزءًا من مجموعة متكاملة أو قطعة مستقلة قابلة للاستبدال.

عند تحديد البديل، تحقّق من:

• علامة المشغل وطرازه الكامل.
• نوع المحرك وجهد تشغيله وقدرته.
• عرض فتحة الباب وعدد الألواح وطريقة فتحها.
• قطر العمود أو البكرة وأبعاد نقاط التثبيت.
• وجود حساس موضع أو مشفر مدمج.
• نوع الموصل وعدد الأسلاك وترتيبها.

لا يكفي تطابق القدرة الكهربائية؛ فقد يختلف منحنى السرعة أو اتجاه الدوران أو أسلوب التغذية الراجعة، ما يمنع المشغل من العمل بصورة صحيحة مع اللوحة الحالية.

2. لوحة محرك الباب

تتحكم لوحة الباب في التسارع، والسرعة، والتباطؤ، وقوة الإغلاق، وتستقبل إشارات الفتح والإغلاق والحماية. وقد تحتوي على إعدادات أو برنامج خاص بسلسلة معينة من المشغلات.

ينبغي تسجيل الرقم المطبوع على اللوحة ورقم المراجعة البرمجية إن وجد، وتصوير جميع الموصلات بوضوح. ويمكن مراجعة مثال على [لوحة محرك باب لمصاعد هيتاشي](/products/door-motor-board-hitachi-elevator-parts-lift-accessories/) لفهم نوع المعلومات المرئية التي تفيد في المقارنة، مع ضرورة تأكيد التوافق الفعلي قبل الطلب.

3. أقفال الأبواب وملامساتها

يمنع قفل باب الطابق فتحه عندما لا تكون الكابينة في الموضع المسموح، وتؤكد ملامساته لدائرة السلامة أن الباب مغلق ومقفل. اختلاف بسيط في ذراع التشغيل أو جهة التركيب أو موضع نقاط التثبيت قد يجعل القفل غير مناسب.

يجب عدم تعديل القفل أو تجاوز ملامساته لمعالجة مشكلة توافق. إذا لم تتطابق القطعة، فالحل الصحيح هو تحديد المرجع المناسب وفق طراز الباب ومتطلبات نظام السلامة المعمول بها في المشروع.

الأزرار واللوحات والشاشات

تشمل واجهات الاستخدام أزرار الكابينة والطوابق، ولوحة تشغيل الكابينة، ولوحات الاستدعاء الخارجية، ومؤشرات الاتجاه والشاشات. ويؤثر اختيارها في التشغيل والتوافق الكهربائي، وليس في الشكل فقط.

4. أزرار المصعد

قد تختلف الأزرار في قطر الفتحة، وشكل الإطار، ونوع التلامس، وجهد الإضاءة، ولونها، وطريقة تثبيتها. كما توجد أزرار لحظية وأخرى بمفتاح، وأزرار لوظائف مثل فتح الباب وإغلاقه والإنذار.

للمطابقة الدقيقة، حدّد:

• قطر أو أبعاد فتحة التركيب.
• نوع التلامس الكهربائي.
• جهد ونوع إضاءة الزر.
• الرمز أو النص المطلوب.
• شكل الموصل أو أطراف التوصيل.
• متطلبات الاستخدام وسهولة الوصول في المشروع.

5. لوحات التشغيل

لوحة تشغيل الكابينة ليست دائمًا قطعة إلكترونية واحدة؛ فقد تكون تجميعًا يضم واجهة معدنية وأزرارًا وشاشة ومفتاح طوارئ ووحدة اتصال ولوحات ربط خلفية. وينطبق الأمر نفسه على لوحة الاستدعاء في الطابق.

عند طلب لوحة كاملة، أرسل أبعاد الواجهة والفتحة، وعدد الوقفات، وترتيب الأزرار، ونوع التشطيب، وصورة للجهة الخلفية. أما عند طلب جزء داخلي فقط، فاستخدم رقم ذلك الجزء بدل الاعتماد على شكل اللوحة الخارجية.

6. الشاشات ومؤشرات الاتجاه

تعرض هذه المكونات رقم الدور واتجاه الحركة ورسائل الحالة. وقد تستقبل البيانات عبر إشارات منفصلة، أو ترميز ثنائي، أو اتصال تسلسلي خاص بوحدة التحكم.

حتى إذا كان المقاس متطابقًا، قد لا تعمل الشاشة البديلة بسبب اختلاف بروتوكول الاتصال أو تعريف الأدوار أو جهد التغذية. لذلك يجب تأكيد رقم الطراز، ونوع المدخل، وطريقة البرمجة، واتجاه التركيب، وأبعاد نافذة العرض.

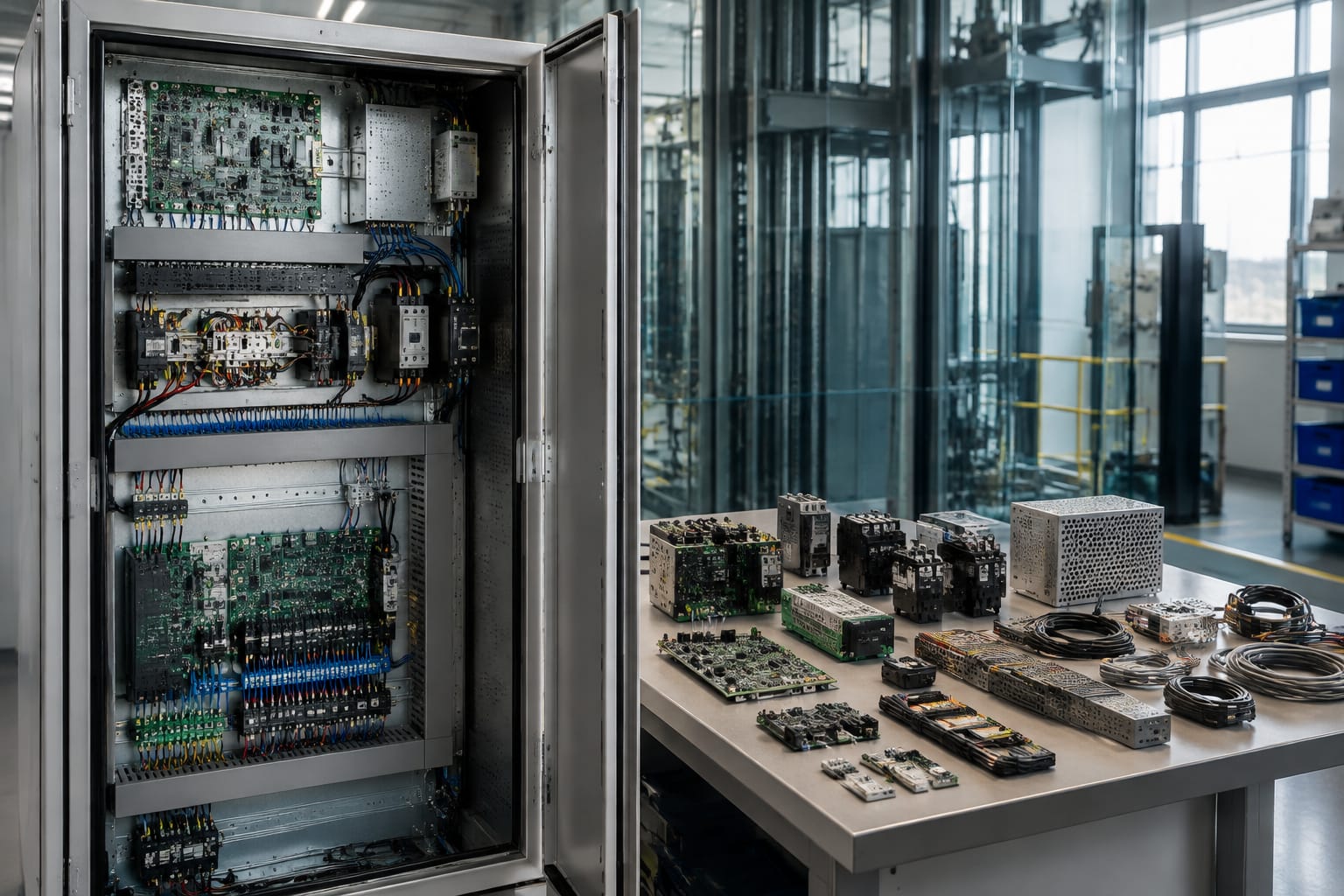

وحدات التحكم واللوحات والمرحلات

تدير منظومة التحكم تسلسل الحركة، وطلبات الأدوار، والأبواب، وإشارات السلامة، والتواصل مع نظام القيادة. وهي من أكثر الفئات حساسية للاختلافات بين الإصدارات.

7. وحدة التحكم الرئيسية

قد يشير اسم «وحدة التحكم» إلى خزانة كاملة، أو لوحة المعالج الرئيسية، أو وحدة إدخال وإخراج، أو برنامج تشغيل. لذلك يجب تحديد نطاق القطعة المطلوبة بدقة.

قبل الاستبدال، اجمع البيانات الآتية:

• الشركة المصنّعة وطراز وحدة التحكم.
• رقم اللوحة ورقم مراجعتها.
• إصدار البرنامج أو البرنامج الثابت، إن كان ظاهرًا.
• نوع نظام القيادة والمحرك.
• عدد الأدوار والمداخل ذات الصلة.
• وصف العطل ورمزه بدل الاكتفاء بعبارة «اللوحة لا تعمل».

استبدال اللوحة قبل فحص التغذية والموصلات والحساسات قد لا يحل المشكلة؛ فقد يكون الخلل خارج اللوحة. كما أن تركيب لوحة بإصدار مختلف قد يتطلب إعدادًا أو برمجة أو نقل بيانات لا ينبغي افتراض توفرها تلقائيًا.

8. اللوحات الإلكترونية ولوحات المرحلات

تستخدم اللوحات الفرعية لمعالجة الإشارات أو تشغيل المرحلات أو ربط وحدة التحكم بالأبواب والمؤشرات والملحقات. ويجب مطابقة رقم اللوحة كاملًا، بما في ذلك الأحرف واللاحقة ورقم المراجعة.

قد تبدو لوحتان متطابقتين بصريًا، لكن تختلف وظيفة أحد الموصلات أو قيم المكونات أو البرنامج المحمّل. يوضح نموذج [لوحة مرحلات لمصاعد ميتسوبيشي](/products/relay-board-mitsubishi-elevator-parts-lift-accessories/) طبيعة هذه الفئة، ولا يُعد تشابه الاسم أو العلامة التجارية وحده إثباتًا للتوافق.

عند مقارنة لوحة مستعملة أو مجددة أو جديدة، اطلب وصفًا واضحًا لحالتها، وما إذا كانت تحتاج إلى ضبط أو برمجة، وشروط الفحص والإرجاع التجارية. لا تفترض أن جميع الموردين يستخدمون التعريف نفسه لهذه الحالات.

مكونات الجر والحركة

تضم منظومة الحركة المحرك، وآلة الجر، والبكرات، والحبال أو الوسائط الحاملة، والفرامل، والمشفر، ومكونات القيادة الكهربائية. ويتطلب التعامل معها بيانات دقيقة بسبب ارتباطها بالأداء والسلامة.

9. مشفر الحركة

يقيس المشفر سرعة المحرك أو موضعه واتجاه دورانه، ويرسل هذه البيانات إلى نظام القيادة. قد يكون تزايديًا أو مطلقًا، وقد يستخدم خرجًا كهربائيًا أو بروتوكولًا محددًا.

تشمل نقاط المطابقة المهمة:

• نوع المشفر وطريقة عمله.
• الدقة أو عدد النبضات عند انطباق ذلك.
• جهد التغذية ونوع إشارة الخرج.
• قطر العمود وطريقة التثبيت.
• نوع الكابل والموصل وطوله.
• اتجاه العد أو إعدادات الاتصال.
• توافقه مع المحرك ووحدة القيادة.

يمكن الاطلاع على فئة [مشفرات الجر لقطع غيار المصاعد](/products/traction-encoder-elevator-spare-parts/) للتعرف إلى شكل بيانات المنتج التي ينبغي مقارنتها. ولا يُنصح باختيار المشفر اعتمادًا على قطر العمود وحده.

10. الفرامل ومكونات الجر

تضم مجموعة الفرامل ملفات التشغيل، وبطانات الاحتكاك، والنوابض، والأذرع، والمفاتيح أو الحساسات المرتبطة بحالة الفرامل. وقد تتوفر القطعة منفردة أو ضمن مجموعة خاصة بآلة الجر.

عند تحديد ملف فرامل بديل، يجب تأكيد الجهد ونوع التيار والمقاومة أو البيانات التي تعتمدها الشركة المصنّعة، إضافة إلى الأبعاد والموصلات. أما البطانات والأجزاء الميكانيكية فتحتاج إلى قياسات دقيقة ومرجع واضح لآلة الجر.

الحبال والبكرات والأجزاء الحاملة ليست سلعًا عامة تُختار بالمقاس التقريبي. يلزم الرجوع إلى متطلبات تصميم المصعد وتعليمات المصنّع وإجراءات الفحص المعتمدة لدى الجهة المسؤولة عن الصيانة.

الحساسات وأجهزة السلامة

11. حساسات الموضع والحماية وأجهزة السلامة

تستخدم المصاعد حساسات متنوعة لكشف موضع الكابينة والباب، وسرعة الحركة، ووجود عائق، وحدود المسار. ومن أمثلتها الحساسات المغناطيسية، والمفاتيح الحدّية، وحساسات الاقتراب، والستائر الضوئية للأبواب.

لتحديد الحساس المناسب، تحقّق من:

• مبدأ الاستشعار ومداه.
• جهد التشغيل ونوع الخرج.
• حالة الخرج الطبيعية.
• عدد الأسلاك وترتيبها.
• أبعاد الجسم ونقاط التثبيت.
• نوع الموصل ودرجة الحماية المطلوبة.
• ظروف الحرارة والغبار والرطوبة في موقع التركيب.

في بيئة المشروع داخل السعودية، قد تختلف الظروف بين غرفة مكيفة وموقع يتعرض لحرارة أو غبار أعلى. لذلك ينبغي مطابقة حدود التشغيل ودرجة حماية الغلاف وفق الموقع الفعلي، لا وفق افتراض عام عن البلد.

تشمل أجهزة السلامة أيضًا محدد السرعة، وجهاز التثبيت، والمصدات، ومفاتيح نهاية المسار، وأجزاء دائرة السلامة. اختيار هذه المكونات أو ضبطها أو اختبارها يجب أن يتم بواسطة مختص مؤهل ووفق متطلبات المشروع واللوائح والتعليمات الفنية المعتمدة. لا يجوز تجاوز دائرة سلامة لتشغيل المصعد مؤقتًا.

قطع الاتصال والطوارئ

12. الإنذار والاتصال والتغذية الاحتياطية

تشمل هذه الفئة جرس الإنذار، والاتصال الداخلي، ووحدات الاتصال عن بُعد، والميكروفون والسماعة، ومصادر التغذية الاحتياطية، والبطاريات المستخدمة في وظائف الطوارئ.

قبل طلب وحدة اتصال، حدّد نوع واجهتها مع لوحة التحكم وطريقة الاتصال الخارجية والتغذية المطلوبة. بعض الوحدات تعمل بصورة مستقلة، بينما يعتمد بعضها على بروتوكول أو ملحقات خاصة بالنظام.

بالنسبة إلى البطاريات، لا تعتمد على الجهد المكتوب فقط. قارن السعة، والكيمياء، والأبعاد، ونوع الأطراف، وترتيب التوصيل، ومتطلبات الشحن، وتاريخ الإنتاج عند الشراء. ويجب تحديد ما إذا كانت البطارية مخصصة للإنارة الطارئة أو الإنذار أو الاتصال أو تشغيل وظيفة إخلاء محددة، لأن متطلبات كل تطبيق قد تختلف.

كيفية تحديد تطابق دقيق مع الكتالوج

أفضل طلب توريد هو الطلب الذي يسمح للمورّد بمقارنة القطعة المطلوبة من دون تخمين. استخدم الخطوات التالية:

1. حدّد وظيفة القطعة ومكانها. اذكر هل هي في لوحة التحكم أو مشغل الباب أو الكابينة أو البئر أو آلة الجر.
2. انسخ رقم القطعة حرفيًا. حافظ على الشرطات والمسافات واللواحق؛ فقد تشير لاحقة واحدة إلى إصدار مختلف.
3. سجّل بيانات المصعد والنظام. أرفق العلامة التجارية والطراز ونوع وحدة التحكم أو الباب أو آلة الجر المرتبطة بالقطعة.
4. صوّر الملصق والقطعة كاملة. التقط صورًا واضحة للواجهة والخلف والموصلات ونقاط التثبيت، مع إظهار المقياس عند الحاجة.
5. دوّن المواصفات الكهربائية. تشمل الجهد، ونوع التيار، والتردد، والقدرة، ونوع الإشارة أو الخرج بحسب القطعة.
6. قِس الأبعاد الميكانيكية. استخدم وحدات واضحة وحدد مواضع الثقوب وقطر العمود واتجاه التركيب.
7. اذكر رقم المراجعة والبرنامج. هذه الخطوة ضرورية خصوصًا للوحات الإلكترونية والشاشات ووحدات التحكم.
8. صف سبب الاستبدال. أضف رمز العطل ونتيجة الفحص والأعراض، من دون استنتاج غير مؤكد بأن قطعة بعينها هي السبب.
9. حدّد الكمية وحالة القطعة المطلوبة. وضّح هل المطلوب جديد أو بديل متوافق أو خيار آخر مقبول، واطلب بيان الحالة بدقة.
10. اطلب تأكيد التوافق كتابةً. ينبغي أن يستند التأكيد إلى البيانات والصور، مع توضيح أي برمجة أو تعديل أو ملحق مطلوب.

أخطاء شائعة عند البحث في كتالوج قطع المصاعد

• البحث باسم عام مثل «لوحة باب» من دون رقم أو صورة.
• استخدام رقم أحد المكونات المثبتة على اللوحة باعتباره رقم اللوحة كاملة.
• افتراض أن العلامة التجارية الواحدة تعني توافق جميع السلاسل.
• تجاهل الأحرف اللاحقة ورقم مراجعة اللوحة.
• مقارنة الشكل الخارجي من دون فحص الموصلات وترتيب الأطراف.
• طلب حساس أو مشفر بناءً على الجهد فقط.
• عدم ذكر جهة التركيب أو اتجاه الحركة أو فتح الباب.
• استبدال قطعة سلامة ببديل غير موثق التوافق.
• إرسال صورة واحدة غير واضحة أو صورة بعد فصل الأسلاك من دون توثيق مواضعها.

متى يكون البديل المتوافق مناسبًا؟

قد يكون البديل المتوافق خيارًا عمليًا عندما تكون القطعة الأصلية غير متاحة أو عند تنفيذ مشروع تحديث، بشرط التحقق من الوظيفة والأبعاد والتوصيلات والإشارات ومتطلبات التركيب والسلامة. أما التشابه الوظيفي العام فلا يكفي.

قبل اعتماد البديل، اسأل بوضوح:

• هل يعمل مباشرة أم يحتاج إلى محول أو إعادة توصيل؟
• هل يتطلب برمجة أو ضبط معاملات؟
• هل يحافظ على جميع وظائف التشخيص والسلامة؟
• هل تتغير طريقة التثبيت أو الصيانة؟
• ما الوثائق أو مخططات التوصيل المتاحة؟
• هل يتوافق مع بقية النظام وإصدار البرنامج الحالي؟

تورد Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة وشركات التحديث ومشتريات المصنّعين. ولتجهيز طلب دقيق، ابدأ برقم القطعة والصور وبيانات النظام والمواصفات، ثم قارن الرد الوارد بهذه المعلومات بندًا بندًا قبل إصدار أمر الشراء.
