دليل ريليه المصاعد: الأنواع وأعطالها والاستبدال الآمن

ريليه المصعد عنصر تحكم كهربائي يفصل أو يوصل دوائر محددة بناءً على إشارة من لوحة التحكم أو دائرة أمان أو حساس. وقد يؤدي تعطله إلى توقف الباب، عدم استجابة أوامر الحركة، ظهور أعطال متقطعة، أو منع المصعد من العمل لأسباب تتعلق بسلسلة الأمان. لكن هذه الأعراض لا تثبت أن الريليه هو السبب وحده؛ فالملف، نقاط التلامس، التغذية، التوصيلات، واللوحة الإلكترونية كلها تحتاج إلى فحص منهجي.

عند استبدال أي elevator relay، لا يكفي تطابق الشكل أو عدد الأرجل. يجب التحقق من جهد الملف، نوع نقاط التلامس ووظيفتها، تيار وجهد الحمل، نوع التيار AC أو DC، ترتيب الأرجل، ونسخة اللوحة أو رقمها. وفي دوائر الأبواب والأمان خصوصاً، ينبغي أن ينفذ العمل فني مؤهل وفق إجراءات العزل والتشغيل المعتمدة في الموقع.

ما الذي تتحكم به ريليهات المصاعد؟

تستخدم ريليهات المصاعد لتحويل إشارة تحكم منخفضة القدرة إلى أمر كهربائي مناسب لدائرة أخرى، أو لعزل دائرة عن أخرى، أو للتحقق من حالة شرط تشغيلي قبل السماح بتنفيذ الأمر. وتختلف وظيفتها بدقة حسب تصميم وحدة التحكم والمخطط الكهربائي للمصعد.

من الاستخدامات الشائعة:

• إصدار أمر إلى محرك الباب أو كونتاكتورات دائرة الباب.
• نقل إشارات حساسات الباب، مثل الإغلاق الكامل أو الفتح الكامل.
• مراقبة شروط سلسلة الأمان، بما فيها أقفال الأبواب ومفاتيح الطوارئ وأجهزة الحماية.
• تنفيذ منطق النداء أو اختيار الطابق في دوائر معينة.
• ربط إشارات سقف الكابينة، حفرة المصعد، غرفة الماكينات، أو وحدة التحكم.
• عزل مداخل ومخارج لوحة التحكم عن الأحمال أو الإشارات الخارجية.
• تشغيل واجهات مرتبطة بالملحقات، وفقاً لتصميم الشركة المصنعة.

لا ينبغي التعامل مع الريليه بوصفه قطعة منفصلة عن النظام. فقد يكون الريليه سليماً، بينما يفشل في الالتقاط لأن ملفه لا تصله إشارة الجهد المطلوبة. وبالمثل، قد يلتقط الريليه ظاهرياً لكن لا تمرر نقاط تلامسه التيار بسبب احتراقها أو ارتفاع مقاومتها.

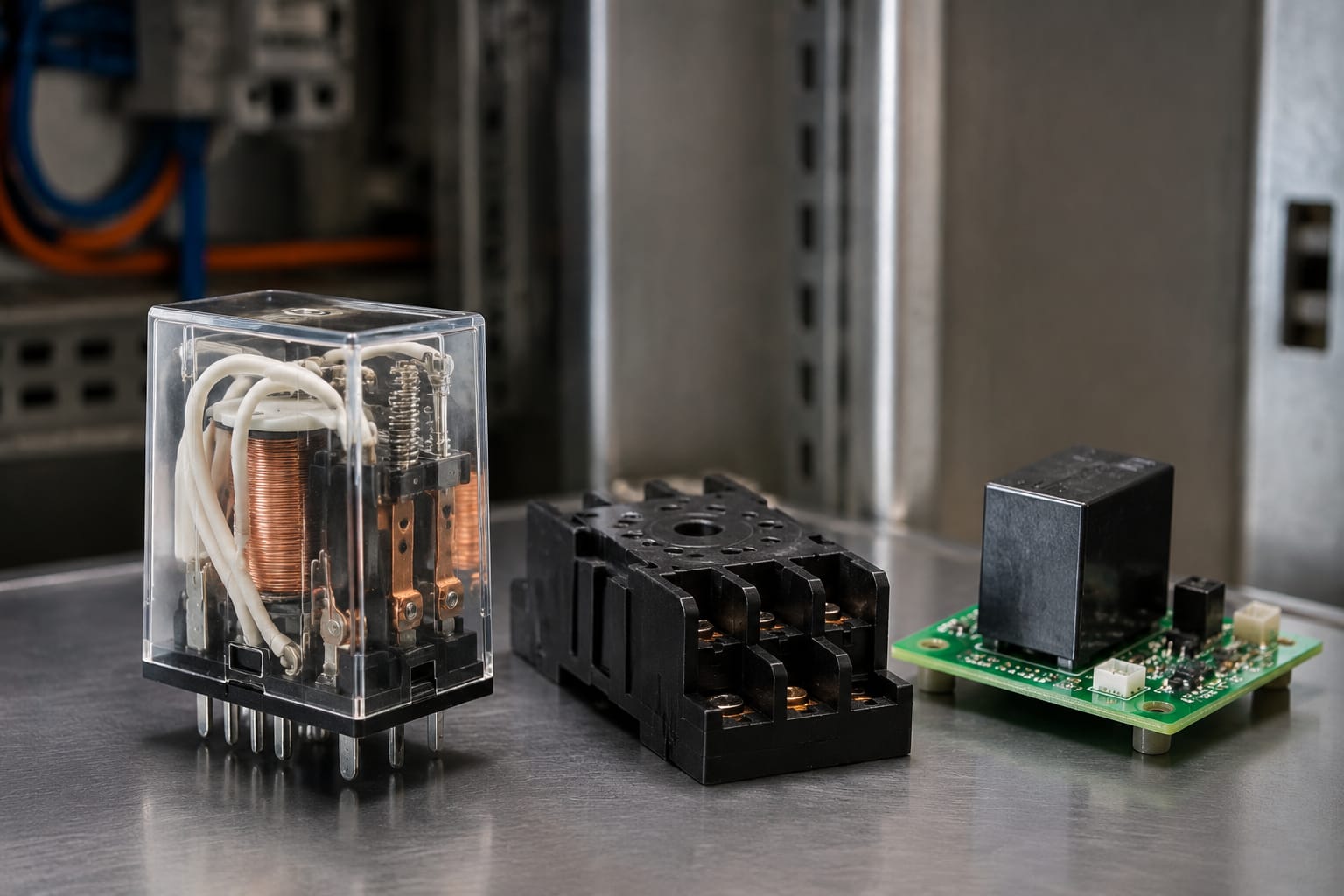

الريليه الكهروميكانيكي وريليه الحالة الصلبة

الاختيار بين الريليه الكهروميكانيكي وريليه الحالة الصلبة ليس مسألة تفضيل عام؛ بل يعتمد على نوع الإشارة والحمل وتصميم اللوحة ومتطلبات الدائرة. استبدال أحدهما بالآخر من دون اعتماد تصميمي قد يسبب عدم توافق أو سلوكاً غير آمن.

متى يفضل الريليه الكهروميكانيكي؟

الريليه الكهروميكانيكي شائع في أنظمة المصاعد، خصوصاً حيث يلزم تلامس جاف أو ترتيب محدد لنقاط NO وNC وCO. كما أن فحصه يكون مباشراً نسبياً: قياس مقاومة الملف، مراقبة الالتقاط، واختبار استمرارية نقاط التلامس عند الفصل والتشغيل ضمن إجراءات الأمان.

لكن نقاط التلامس ليست خالدة. الأحمال الحثية، التوصيلات غير المحكمة، الحرارة، وتكرار التشغيل قد ترفع المقاومة أو تترك آثار احتراق أو التصاق. ولا تعني النقرة المسموعة بالضرورة أن الريليه يؤدي وظيفته الكهربائية بالكامل.

ما الذي يميز ريليه الحالة الصلبة؟

لا يحتوي ريليه الحالة الصلبة على نقاط تلامس متحركة، لذلك لا يتعرض لتآكل ميكانيكي بالطريقة نفسها. لكنه لا يعامل كبديل مباشر لريليه تقليدي. فخصائص مثل الهبوط في الجهد أثناء التوصيل، تيار التسرب في وضع الإيقاف، توليد الحرارة، والاستجابة لأحمال AC أو DC قد تغير أداء الدائرة.

يجب الالتزام بنوع الريليه المحدد في مخطط المصعد أو توثيق اللوحة. وإذا كانت اللوحة مصممة لريليه كهروميكانيكي قابل للفصل، فإن تركيب ريليه حالة صلبة خارجي بدلاً منه يحتاج إلى تقييم هندسي واضح، لا إلى تجريب ميداني.

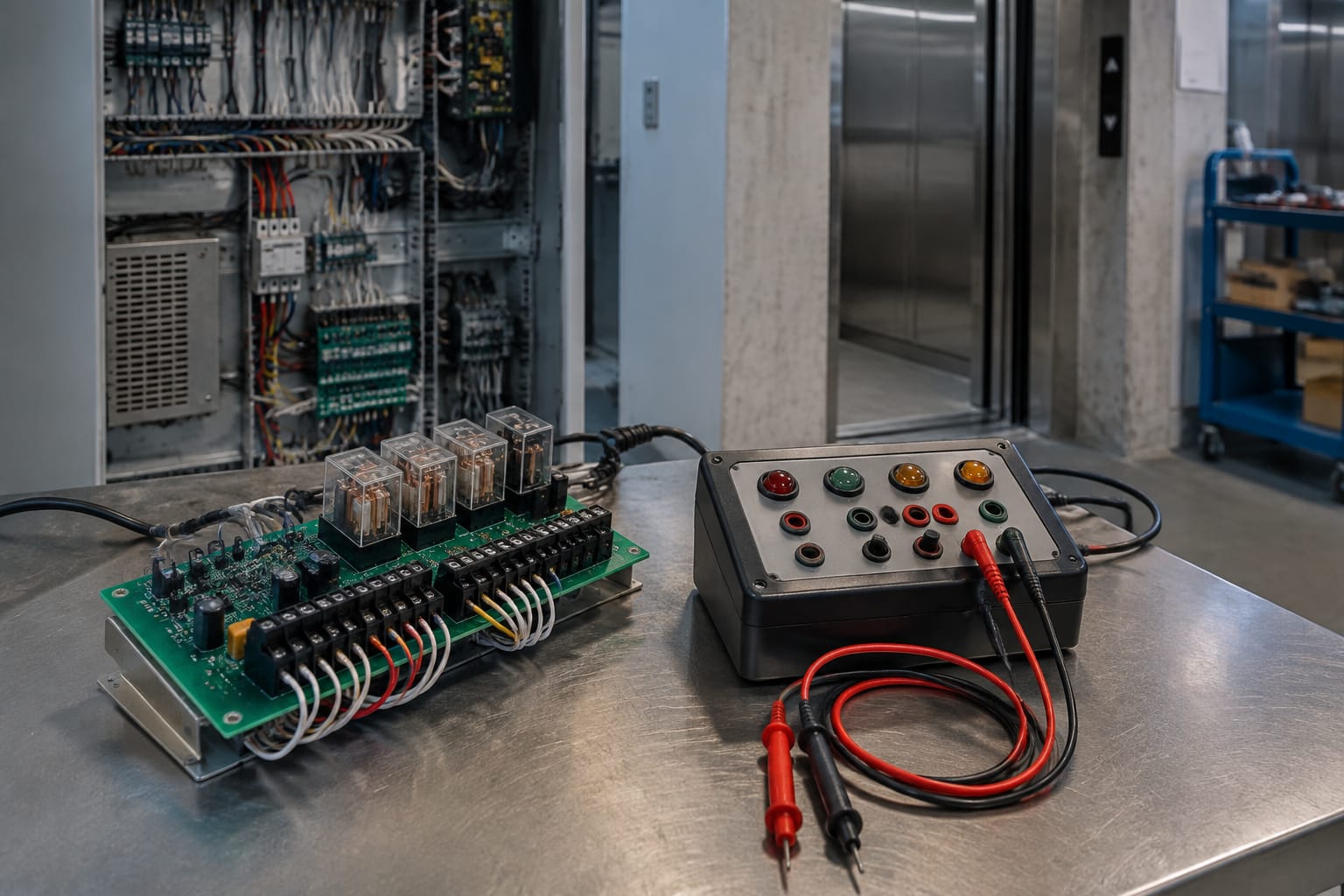

لوحات الريليه في دوائر الأبواب والأمان

قد يركب الريليه منفرداً على قاعدة، أو يدمج في لوحة ريليه تضم عدة ريليهات وموصلات ومكونات حماية. في المصاعد الحديثة أو عند التحديث، تكون اللوحة جزءاً من منطق الواجهة، وليس مجرد حامل لريليهات قابلة للتبديل.

دوائر الأبواب

تحتاج دائرة الباب إلى تسلسل صحيح من الإشارات: أمر الفتح أو الإغلاق، تحقق من موضع الباب، مراقبة قفل الباب، ومعالجة العوائق بحسب تصميم المشغل ووحدة التحكم. لذلك قد يبدو عطل الباب كأنه تلف في الريليه، بينما يكون سببه حساساً غير مضبوط، كابلًا متحركاً متضرراً، قفل باب، أو انقطاعاً في التغذية.

عند فحص لوحة مرتبطة بهذه الوظيفة، يجب تحديد كل موصل وإشارته من المخطط قبل فصله. وتتوفر بعض التطبيقات الخاصة بلوحات مثل لوحة ريليه تجاوز الباب لقطع غيار مصاعد Otis؛ إلا أن الملاءمة لا تثبت باسم الاستخدام وحده، بل برقم القطعة ووظيفة الدائرة والتوافق مع النظام المركب.

دوائر الأمان

سلسلة الأمان مصممة بحيث يمنع فقدان شرط سلامة معين تشغيل المصعد أو يوقفه. وقد تضم، حسب النظام، نقاط أقفال الأبواب، مفاتيح سقف الكابينة والحفرة، مفاتيح حدود الحركة، ووحدات الحماية الأخرى. أي تعديل غير موثق على هذه الدائرة قد يخلق خطراً مباشراً أو يخفي سبب العطل الحقيقي.

لا تستخدم جسوراً مؤقتة أو تجاوزات لإبقاء المصعد في الخدمة. إن استدعى التشخيص اختباراً محدداً، فيجب أن يكون ضمن منهجية الشركة المصنعة وإجراءات السلامة المعتمدة، مع إعادة الدائرة إلى حالتها الصحيحة قبل التشغيل.

علامات شائعة على تعطل ريليه المصعد

أعراض الريليه المعطوب تختلف حسب وظيفته، لكن هناك مؤشرات تستحق الفحص. الأهم هو ربط العرض بوقت حدوثه وبنقطة القياس الصحيحة، بدلاً من استبدال القطع بناء على التخمين.

تشمل العلامات المتكررة ما يلي:

• المصعد لا يبدأ الحركة رغم وجود أوامر صحيحة، مع ظهور فقدان شرط محدد في التشخيص.
• الباب لا يفتح أو لا يغلق أو يعكس الحركة بصورة متقطعة.
• صوت التقاط متكرر وسريع للريليه، وغالباً يشير إلى تغذية ملف غير مستقرة أو مشكلة في إشارة التحكم.
• سماع نقرة عند إصدار الأمر، لكن الحمل لا يعمل؛ وقد يدل ذلك على نقاط تلامس متضررة أو مشكلة لاحقة في المسار.
• سخونة غير معتادة، أو تغير لون الغطاء، أو رائحة احتراق قرب الريليه أو اللوحة.
• توقف العطل مؤقتاً عند اهتزاز اللوحة أو الضغط على الريليه، وهو مؤشر محتمل على وصلة مرتخية أو لحام متشقق أو قاعدة تالفة.
• عمل المصعد في أوقات محددة فقط، مثل بعد ارتفاع حرارة اللوحة أو مع تغير الجهد، وهو ما يستدعي فحص التغذية والحرارة لا الريليه فقط.
• ظهور خطأ في دائرة الباب أو الأمان دون عيب ظاهر في الريليه، إذ قد تكون المشكلة في الحساس أو القفل أو السلك أو الموصل.

الفحص البصري مفيد، لكنه لا يحسم الحالة. قد تبدو نقاط التلامس سليمة بينما لا تمرر التيار المطلوب تحت الحمل. وقد يكون الريليه متضرراً داخلياً من دون أي أثر خارجي.

تحقق من جهد الملف وتصنيف نقاط التلامس

قبل طلب بديل، افصل بين تصنيف الملف وتصنيف نقاط التلامس. هما خاصيتان مختلفتان، والخطأ في أي منهما قد يؤدي إلى عدم تشغيل الريليه أو تلفه أو إتلاف الدائرة المرتبطة به.

جهد الملف ونوع التيار

الملف هو الجزء الذي يستقبل إشارة التحكم ويجذب نقاط التلامس. تحقق من:

• الجهد الاسمي للملف، مثل 24 VDC أو 110 VAC، وفق البيانات الفعلية على القطعة أو المخطط.
• نوع التيار: AC أو DC. تطابق الجهد الاسمي وحده لا يجعل الملفين قابلين للاستبدال.
• أطراف الملف وترتيبها على القاعدة أو اللوحة.
• تذبذب جهد التحكم أثناء محاولة الالتقاط، وليس عند الخمول فقط.
• وجود دايود حماية أو دائرة امتصاص نبضات في ملفات DC، واتجاهها عند التركيب.

تشغيل ملف بجهد أعلى من قيمته قد يسبب ارتفاع الحرارة وتلفه. أما الجهد المنخفض فقد ينتج التقاطاً غير ثابت، طنيناً في بعض الملفات، أو عدم اكتمال انتقال نقاط التلامس.

تصنيف نقاط التلامس

تحدد نقاط التلامس ما يمكن للريليه تمريره أو فصله. لا تعتمد على تيار مكتوب بصورة عامة فقط، بل تحقق من:

• الجهد والتيار للحمل الفعلي.
• ما إذا كان الحمل مقاومياً أو حثياً، مثل ملف كونتاكتور أو محرك أو صمام.
• نوع التيار AC أو DC؛ تصنيف التبديل في DC قد يكون مختلفاً جذرياً عن AC.
• عدد نقاط التلامس وترتيبها: NO أو NC أو نقطة تحويل CO.
• التيار الابتدائي أو تيار الاندفاع، إن كان الحمل يتطلبه.
• التصنيف الأدنى للإشارات، إذا كان الريليه يمرر إشارة تحكم منخفضة جداً.
• متطلبات العزل والمسافات الكهربائية في تصميم اللوحة.

لا ترفع تصنيف الريليه أو تخفضه اعتماداً على الافتراض بأن القطعة "أقوى". فالتوافق الميكانيكي، خصائص الملف، تخطيط الأرجل، وخصائص الدائرة تظل حاسمة.

شخّص الدائرة قبل الاستبدال

أفضل استبدال هو الذي يعالج السبب، لا العرض. قبل استبدال الريليه، راجع المخطط وتسلسل التشغيل وسجل الأعطال إن كان متاحاً، ثم قارن قراءة الدائرة في الحالة السليمة والمتعطلة.

تسلسل تشخيص عملي

1. اعزل مصدر الطاقة واتبع إجراءات القفل ووضع بطاقات التحذير المناسبة قبل لمس اللوحة أو فك الموصلات.
2. وثق رقم الريليه أو اللوحة، موضعها، أسماء الموصلات، وأي مؤشرات أو أسلاك مرتبطة بها. التقط صوراً مرجعية ضمن إجراءات الموقع.
3. افحص بصرياً وجود حرارة، تآكل، رطوبة، أسلاك مفكوكة، أرجل مثنية، أو آثار احتراق على القاعدة واللوحة.
4. راجع شرط الدائرة الذي يفترض أن يشغل الملف. هل تصل إشارة التحكم الصحيحة فعلاً إلى طرفي الملف؟
5. عند تطبيق إجراءات القياس الآمن المناسبة، قس الجهد على الملف لحظة الأمر، وقارنه بالقيمة الاسمية.
6. افحص استمرارية نقاط التلامس في حالتي عدم التشغيل والتشغيل بعد عزل الدائرة وفق التعليمات.
7. افحص الحمل والوصلات بعد الريليه. فقد يكون العطل في الكونتاكتور أو المشغل أو الكابل، لا في الريليه.
8. تحقق من المكونات المساندة، مثل الفيوزات، وحدات التغذية، الدايودات، دوائر كبح النبضات، والمقابس.
9. لا تستبدل القطعة إلا بعد توثيق سبب معقول للاستبدال وتحديد مواصفات البديل الصحيحة.

في لوحات التحكم الإلكترونية، لا يقاس الريليه دائماً وهو مركب باللوحة بالطريقة نفسها. المسارات المتوازية والمكونات المجاورة قد تعطي قراءات مضللة. اتبع وثائق اللوحة أو تعليمات الشركة المصنعة لتحديد أسلوب الفحص الصحيح.

طابق اللوحات والموصلات والإصدارات

عندما يكون الريليه جزءاً من لوحة، فإن الرقم التجاري العام أو الصورة لا يكفيان للشراء. قد تبدو لوحتان متماثلتين، لكن تختلفان في توزيع الأرجل، برمجة الواجهة، قيمة المكونات، أو مخطط الموصلات.

قبل اختيار لوحة بديلة، طابق النقاط التالية:

في تطبيقات سقف الكابينة، يفيد الرجوع إلى تفاصيل لوحة ريليه سقف كابينة المصعد KCE/KONE مع الاحتفاظ بالتحقق النهائي من رقم القطعة والإصدار. وبالمثل، تُقيّم لوحة واجهة وريليه لملحقات المصاعد بحسب وظيفة الواجهة والموصلات، وليس بمجرد تشابه الاسم.

من الأخطاء الشائعة نقل لوحة أو ريليه من مصعد آخر للتجربة ثم تركه مركباً بعد اختفاء العرض. قد تنجح التجربة لحظياً رغم أن التصنيف أو ترتيب الإشارات لا يطابقان النظام، ما يخلق عطلاً مؤجلاً أو خطراً تشغيلياً.

اختبر النظام بعد الاستبدال

لا يعد تركيب الريليه أو اللوحة نهاية العمل. الاختبار بعد الاستبدال يؤكد سلامة الأداء ويكشف أخطاء التوصيل أو الإعداد قبل إعادة المصعد إلى الخدمة.

ابدأ بتفقد التركيب والمقابس وتوجيه الأسلاك، وتأكد من عدم وجود أدوات أو موصلات غير مثبتة داخل اللوحة. بعد ذلك، اتبع تسلسل تشغيل الشركة المصنعة وإجراءات الموقع، مع مراقبة مؤشرات وحدة التحكم وسجل الأعطال.

ينبغي أن يغطي الاختبار، حسب الدائرة التي تم العمل عليها:

• تحقق سلسلة الأمان قبل إصدار أي أمر حركة.
• اختبار فتح الأبواب وإغلاقها والتأكد من حالات القفل والحدود.
• استجابة النداءات والحركة والتوقف في الطوابق ضمن إجراءات الاختبار المعتمدة.
• مراقبة الريليه أو اللوحة أثناء التشغيل للتأكد من عدم وجود صوت غير طبيعي أو سخونة أو تقطع.
• إعادة فحص الأخطاء المسجلة بعد عدة دورات تشغيل.
• توثيق رقم القطعة المستبدلة، تاريخ العمل، سبب الاستبدال، والقراءات أو الملاحظات المهمة.

إذا عاد العطل بعد الاستبدال، لا تفترض مباشرة أن القطعة الجديدة معيبة. أعد فحص جهد الملف، الحمل، التوصيلات، وظروف الحرارة أو الاهتزاز التي قد تكون السبب الأصلي.

أسئلة شائعة

هل يمكن تنظيف نقاط تلامس الريليه بدلاً من استبداله؟

يعتمد ذلك على نوع الريليه وتعليمات الشركة المصنعة. في كثير من الريليهات المغلقة أو المثبتة على اللوحات، لا يكون التنظيف عملياً أو موصى به. كما أن الصنفرة أو الثني قد يغيران سطح التلامس وضغطه. عندما يثبت تلف نقاط التلامس، يكون الاستبدال بمواصفات مطابقة هو الخيار الأكثر قابلية للتنبؤ.

هل تعني النقرة أن ريليه المصعد سليم؟

لا. النقرة تؤكد غالباً أن الآلية تحركت، لكنها لا تؤكد وصول الجهد الصحيح للملف طوال مدة التشغيل، ولا سلامة نقاط التلامس تحت الحمل، ولا سلامة المسار الكهربائي بعد الريليه.

هل يمكن استخدام ريليه بجهد ملف مختلف إذا تطابق ترتيب الأرجل؟

لا. يجب أن يطابق جهد الملف ونوعه AC أو DC إشارة التحكم في الدائرة. تشابه القاعدة أو الأرجل وحده لا يكفي.

ما المعلومات اللازمة لطلب لوحة ريليه بديلة؟

جهز رقم القطعة الكامل، الشركة أو نظام التحكم المرتبط بها، إصدار اللوحة، صوراً واضحة للجانبين والموصلات، أرقام الموصلات، ووصف العطل. كما يفيد توفير المخطط أو رقم المصعد عند توفره، لأن ذلك يساعد على التحقق من التوافق بدلاً من التخمين.

عند توريد قطع الغيار لمشروع صيانة أو تحديث، اجمع بيانات اللوحة والريليه من الموقع قبل الشراء، ثم طابقها مع المخطط ووثائق النظام. ويمكن لفرق المشتريات والمقاولين الذين يتعاملون مع عدة علامات تجارية الاستفادة من مراجعة هذه البيانات مع مورد مختص مثل Kelevator، التي توفر قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري OEM.
