بكرات المصعد: الأنواع والفحص وبيانات التوريد الصحيحة

بكرات المصعد، أو Elevator Sheaves، هي عناصر دوارة توجه الحبال أو السيور أو أجزاء حركة الباب ضمن مسار محدد. لا يمكن اختيار بديل مناسب بالاعتماد على القطر الخارجي وحده؛ إذ تعتمد المطابقة على وظيفة البكرة، وأبعاد الأخدود، ونوع الحبل أو السير، والمحمل، وطريقة التثبيت، والمحاذاة مع بقية المنظومة.

بالنسبة لمقاولي الصيانة وفرق التوريد في السعودية، يبدأ القرار الصحيح بتحديد موضع البكرة ووظيفتها ثم فحص حالة الأخاديد والمحامل والعمود قبل طلب القطعة. فقد تبدو بكرتان متشابهتين ظاهرياً، لكن اختلافاً بسيطاً في عرض الأخدود أو قطر التجويف أو الإزاحة قد يسبب ضجيجاً، تآكلاً سريعاً، أو خروج الحبل عن مساره.

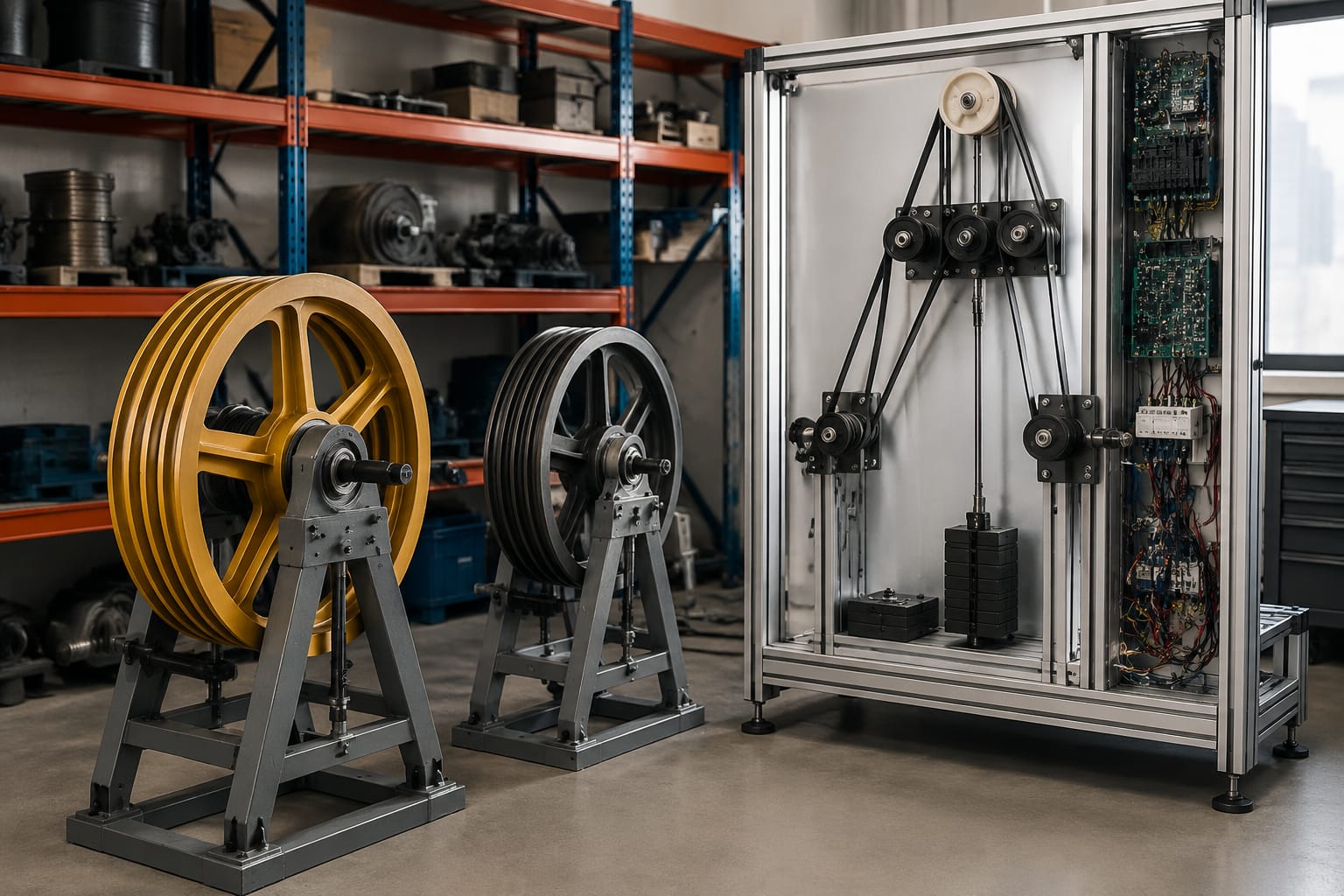

بكرات الجر وبكرات التحويل

بكرة الجر: العنصر المؤثر في نقل الحركة

بكرة الجر هي البكرة الرئيسية المرتبطة عادة بآلة المصعد، وتنقل العزم إلى حبال التعليق عبر الاحتكاك بين الحبال وأخاديد البكرة. لذلك فهي ليست مجرد عجلة لتوجيه الحبال؛ فحالة سطحها وشكل أخاديدها تؤثر مباشرة في التماسك، وسرعة تآكل الحبال، وتوزيع الحمل بين الحبال.

عند تقييم بكرة الجر، يجب التحقق من:

• عدد الأخاديد ومطابقته لعدد الحبال المركبة.
• قطر البكرة الفعلي، لا القطر الاسمي فقط.
• شكل الأخدود: نصف دائري، V، أو شكل خاص وفق تصميم المنظومة.
• قطر الحبل الاسمي ونطاقه المقبول لدى الشركة المصنعة للمصعد.
• حالة سطح الأخدود: تلميع مفرط، تآكل غير متساوٍ، تشققات، صدأ أو تراكم مواد.
• طريقة التركيب على عمود آلة الجر، مثل مجرى المفتاح أو الجلبة أو التثبيت المخروطي.
• توافقها مع إعدادات التعليق ونسبة البكرات في النظام.

لا تعالج بكرة جر متآكلة بمجرد تركيب حبال جديدة. إذا كانت الأخاديد غير متساوية أو ملساء بشكل يؤثر في الاحتكاك، فقد تتلف الحبال الجديدة بسرعة أو تظهر فروقات في الشد بين الحبال. كما أن إعادة تشغيل الأخاديد أو تغيير شكلها قرار هندسي يجب أن يظل ضمن تعليمات الشركة المصنعة ومتطلبات النظام، وليس إجراءً عاماً يصلح لكل بكرة.

عند مقارنة عروض التوريد، ينبغي الفصل بين بكرة الجر الكاملة، والحلقة ذات الأخاديد، والمحامل أو الجلب، وملحقات التثبيت. قد يختلف نطاق التوريد بين مورد وآخر حتى لو استُخدم الوصف التجاري نفسه. يمكن الاطلاع على قطعة مرتبطة بعجلة الجر في مصاعد Otis كمثال على أهمية التحقق من مرجع القطعة وتفاصيلها قبل المطابقة.

بكرة التحويل: توجيه المسار مع الحفاظ على هندسة الحبال

بكرة التحويل، وتسمى أحياناً بكرة الانحراف، تغير اتجاه الحبال بين آلة الجر ونقاط التعليق أو ضمن نظام التعليق نفسه. لا تنقل العزم مثل بكرة الجر، لكنها تعمل تحت أحمال مستمرة، ولذلك تتطلب أخاديد ومحامل ومحاذاة سليمة.

الاختلاف الأساسي هو أن بكرة التحويل لا تُقيّم فقط من زاوية الاحتكاك؛ بل من زاوية زاوية التفاف الحبال، وتماثل مواضع الأخاديد، والمحاذاة مع البكرات المجاورة. أي انحراف في موقعها أو ميل في عمودها قد يسبب احتكاك الحبل بجانب الأخدود بدلاً من ارتكازه في قاعه.

من علامات الخلل في هذا النوع:

• تآكل أحد جانبي الأخدود أكثر من الآخر.
• علامات احتكاك جانبي على الحبال.
• دوران خشن أو صوت طنين يزداد مع حركة المصعد.
• تسرب شحم أو تلف أغطية المحامل.
• اختلاف ظاهر في ارتفاع الحبال داخل الأخاديد.

في غرف الماكينات أو المواقع المعرضة للغبار والحرارة، تصبح نظافة مجموعة البكرة وحالة التزييت والحماية المحيطة بها أكثر أهمية. لكن لا ينبغي تغيير نوع الشحم أو فترة التزييت الافتراضية دون الرجوع إلى تعليمات المصنع، لأن بعض المحامل محكمة الإغلاق ولا تُصمم لإعادة التشحيم.

بكرات التحويل الثانوية والأبواب

البكرات الثانوية والمتحركة

توجد بكرات ثانوية في بعض أنظمة التعليق لزيادة عدد أجزاء الحبال الحاملة أو لتغيير اتجاهها. وقد تكون ثابتة في السقف أو متحركة مع الكابينة أو الثقل الموازن، وفق تصميم المصعد. لا يجوز افتراض أن بكرة ثانوية بديلة هي نفسها بكرة التحويل لمجرد تساوي القطر وعدد الأخاديد.

قبل استبدالها، راجع:

الأولوية هنا للتوافق الهندسي والوظيفي، لا للقياس المنفرد. إذا لم تتوفر لوحة البيانات أو رقم القطعة، تكون الصور الواضحة والقياسات الموثقة للمجموعة المركبة مفيدة، لكنها لا تغني عن التحقق من نوع المصعد ونظام التعليق.

بكرات أبواب المصعد

بكرات الباب تختلف عن بكرات الحبال في وظيفتها وبنيتها. فهي تدعم تعليق ضلفة الباب أو تحركها على السكة، وقد تكون مفردة أو مزدوجة الأخدود، وتعمل غالباً مع محمل مدمج ومادة خارجية مصممة للتلامس مع مسار الباب.

تظهر مشكلاتها عادة في صورة صوت احتكاك أو طقطقة، حركة ثقيلة للضلفة، اهتزاز الباب عند الفتح والإغلاق، أو عدم انتظام إغلاقه. لكن هذه الأعراض لا تعني دائماً أن البكرة هي السبب؛ فقد يكون الخلل في السكة، أو دليل الأرضية، أو ضبط المشغل، أو تشوه في حامل الباب.

عند شراء بكرة باب، لا يكفي وصف مثل “بكرة باب 140 mm”. يجب تحديد قطر العجلة، عرضها، عدد الأخاديد عند وجودها، قطر التجويف أو المحمل، ارتفاع الحامل، ونوع الباب أو مرجع القطعة. ومن الأمثلة ذات الصلة بكرة تغيير باب بمقاس 74×19 ومحمل 6203 وبكرة تعليق باب مزدوجة الأخدود بمقاس 140×20 ومحمل 6204. تمثل هذه الأوصاف نقاط بداية للمطابقة، وليست بديلاً عن مراجعة الأبعاد وطريقة التثبيت في الباب القائم.

مواد البكرات وأشكال الأخاديد

تُصنع بكرات الحبال عادة من الحديد الزهر أو الفولاذ أو مواد هندسية أخرى بحسب الوظيفة والتصميم. أما بكرات الأبواب فقد تستخدم مواد معدنية أو بوليمرية أو طبقات تجمع بين مادة العجلة والمحمل المعدني. لا توجد مادة “أفضل” بصورة مطلقة؛ المادة المناسبة هي التي تطابق تصميم الجزء الأصلي وظروف تشغيله ومتطلبات المصنع.

اختيار المادة حسب التطبيق

الحديد الزهر شائع في بكرات الحبال بسبب ملاءمته للتشغيل والقدرة على تشكيل الأخاديد، لكن حالته السطحية وخلوه من العيوب مهمان. يمكن أن تستخدم البكرات الفولاذية في تطبيقات وتصاميم محددة، وتحتاج كذلك إلى مراجعة الحماية من التآكل والتشطيب. في بكرات الأبواب، تسهم مادة سطح العجلة في مستوى الضجيج والاحتكاك والتوافق مع سكة التعليق.

استبدال عجلة باب ببديل أكثر صلابة أو أكثر ليونة من الأصل دون دراسة قد يؤدي إلى تآكل متسارع في السكة أو العجلة نفسها. كذلك، لا يُفضّل خلط بكرات من مواد أو أقطار مختلفة على ضلفة الباب نفسها إن كان التصميم يعتمد على زوج متطابق.

لماذا شكل الأخدود أهم من القطر أحياناً؟

الأخدود هو نقطة التلامس الفعلية بين البكرة والحبل. ويجب أن يسمح للحبل بالارتكاز بالشكل الذي حدده تصميم المصعد. الأخدود الضيق قد يحشر الحبل أو يضغطه، والواسع قد يقلل الدعم أو يسمح بحركة جانبية. أما الأخدود المتآكل بصورة غير متماثلة فيغيّر موضع الحبل حتى لو بقي قطر البكرة قريباً من القياس الأصلي.

لا تحاول مطابقة شكل الأخدود بالعين فقط. وثّق عرض الأخدود وعمقه ونصف قطره أو زاويته، والمسافة بين مراكز الأخاديد، ثم قارنها بالمواصفة أو بالعينة الأصلية غير المتآكلة إن توفرت.

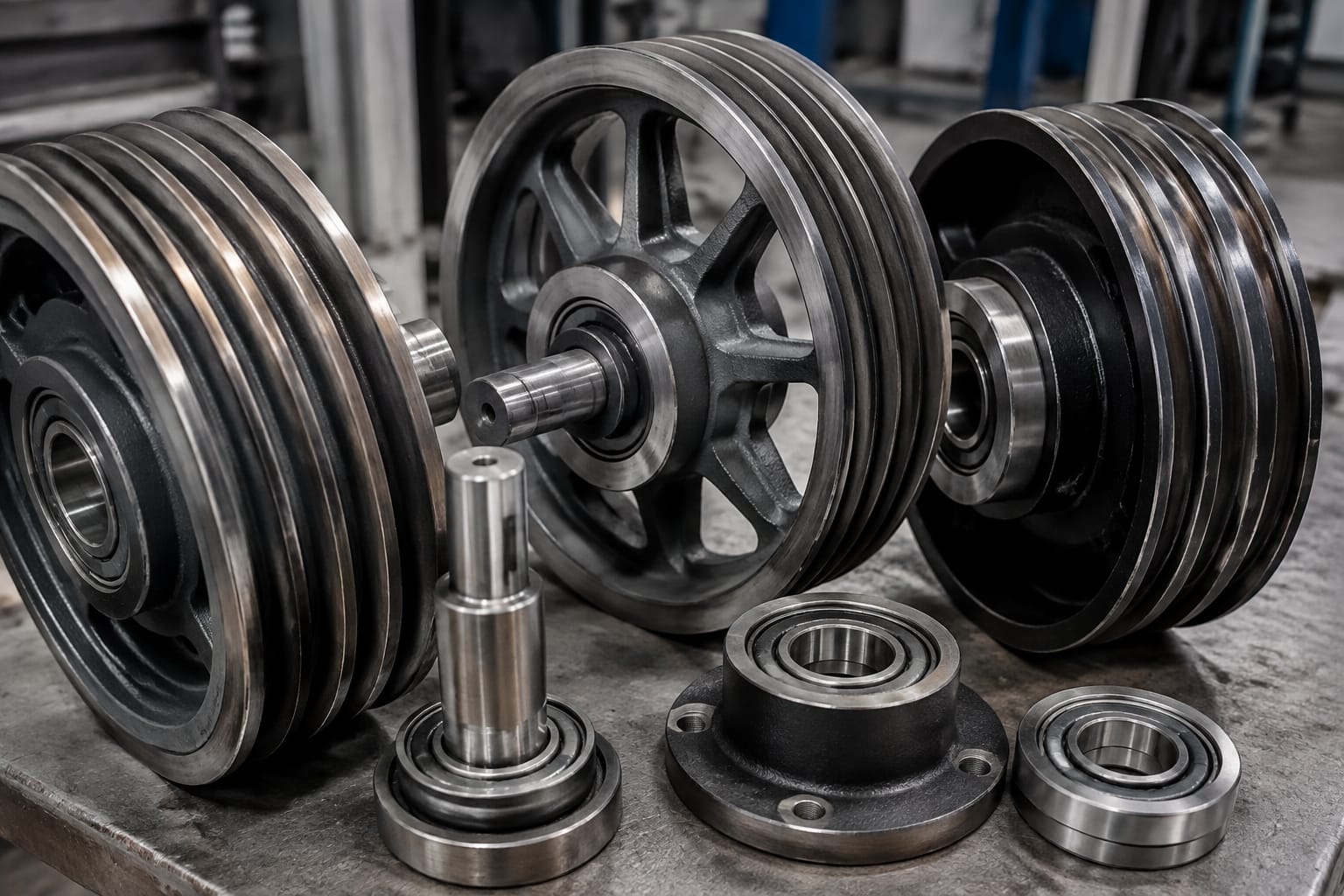

المحامل والأعمدة وطرق التثبيت

قد تتضمن البكرة محملاً كروياً قياسياً، أو محملاً مدمجاً، أو جلبة، أو نظاماً خاصاً بالجهة المصنعة. رقم المحمل، مثل 6203 أو 6204، معلومة مفيدة لكنها لا تكفي وحدها. فحتى مع تطابق الرقم، قد تختلف طريقة تثبيت البكرة، والخلوص المطلوب، وأبعاد الحامل، ونوع الأغطية أو العوازل.

افحص النقاط التالية قبل إصدار طلب الشراء:

• رقم المحمل الكامل، بما في ذلك اللاحقات إن كانت ظاهرة.
• القطر الداخلي للمحمل أو قطر العمود.
• قطر التجويف وطوله عند استخدام جلبة بدلاً من محمل.
• وجود مجرى مفتاح، مسمار تثبيت، صامولة، حلقة تثبيت، أو غطاء طرفي.
• طول العمود الفعال وموقع الكتف أو الفاصل.
• المسافة بين الحاملين وعرض البكرة الكلي.
• اتجاه تركيب البكرة عند وجود حافة أو إزاحة غير متناظرة.

من الأخطاء الشائعة طلب “محمل البكرة” عندما تكون المشكلة الفعلية في عمود متآكل أو حامل مشوه. يجب قياس العمود أيضاً، وفحصه بحثاً عن خدوش عميقة أو تآكل أو عدم استدارة. تركيب محمل جديد على عمود غير صالح قد يعيد العطل خلال فترة قصيرة.

أعراض التآكل والضجيج الشائعة

تساعد الأعراض في تحديد موضع الفحص، لكنها ليست تشخيصاً نهائياً. يبدأ التشخيص الصحيح بعزل مصدر الصوت أو الحركة غير الطبيعية، ثم فحص البكرة والمنظومة المحيطة.

أعراض بكرات الحبال

• صوت خشن أو هدير يتغير مع حركة الكابينة.
• حبال لامعة أو متآكلة في جانب واحد.
• تآكل واضح في قاع الأخاديد أو حوافها.
• اختلاف ارتفاع الحبال داخل الأخاديد.
• اهتزاز أو دوران غير سلس عند الفحص اليدوي بعد تأمين المنظومة.
• حرارة غير معتادة قرب المحمل أثناء التشغيل، مع مراعاة إجراءات السلامة ووسيلة القياس المناسبة.
• آثار صدأ أو شحوم متصلبة أو ملوثات داخل مسار البكرة.

قد يرتبط الانزلاق أو اختلاف شد الحبال ببكرة الجر، لكنه قد ينتج أيضاً عن ضبط الحبال أو حالة الحبال أو إعدادات النظام. لذلك لا ينبغي استبدال البكرة قبل فحص منظومة الجر والتعليق كوحدة واحدة.

أعراض بكرات الأبواب

• صرير أو صوت نقر عند بدء حركة الباب أو توقفه.
• اهتزاز الضلفة أثناء الحركة.
• احتكاك مستمر بين العجلة والسكة.
• حركة غير مستوية أو بطء في جزء من المشوار.
• ميل في الضلفة أو اختلاف الفجوة بينها وبين الإطار.
• تفتت أو تسطح موضعي في سطح العجلة.
• خلوص جانبي زائد أو دوران متقطع للمحمل.

تكرار عطل بكرات الباب بعد استبدالها يشير غالباً إلى ضرورة فحص السكة ودليل الأرضية وضبط تعليق الضلفة، وليس الاكتفاء بتغيير البكرات مرة أخرى.

قائمة فحص وقياس قبل الاستبدال

يجب أن ينفذ الفحص الفني أشخاص مؤهلون، مع فصل الطاقة وتأمين المصعد واتباع إجراءات الموقع وتعليمات الشركة المصنعة. لا تُدار البكرات يدوياً أو تُفك الحبال أو أجزاء التعليق دون خطة عمل مناسبة لمخاطر الحمل والطاقة المخزنة.

استخدم هذه القائمة لتوثيق القطعة قبل التوريد:

1. حدد وظيفة البكرة وموقعها: جر، تحويل، ثانوية، تعليق باب، أو جزء من مشغل الباب.
2. سجّل الشركة المصنعة للمصعد والطراز ورقم الجزء أو الرمز المطبوع، إن وجد.
3. صوّر البكرة من الأمام والجانب والخلف، وصوّر الحامل والمحيط بها.
4. قس القطر الخارجي والعرض الكلي باستخدام أدوات قياس مناسبة.
5. احسب عدد الأخاديد، ثم قس عرض كل أخدود وعمقه وتباعد المراكز.
6. سجّل قطر الحبل أو السير ونوعه وعدده بالنسبة إلى بكرات الحبال.
7. حدّد قطر التجويف، وقطر العمود، وطول منطقة التثبيت.
8. دوّن رقم المحمل وأبعاده وحالته، إن أمكن الوصول إليه بأمان.
9. قس مسافات فتحات التثبيت، وقطرها، والإزاحة بين البكرة والحامل.
10. وثّق اتجاه التركيب والجهة التي تواجه الحبال أو السكة.
11. سجّل سبب الاستبدال: تآكل أخدود، ضجيج محمل، كسر، تلف سطح، أو عدم انتظام حركة.
12. راجع الأجزاء المصاحبة التي قد تحتاج إلى تغيير، مثل الحلقات أو الصواميل أو الفواصل أو غطاء الحماية.

عند قياس بكرة متآكلة، لا تعامل القياس الحالي على أنه مواصفة أصلية مؤكدة. التآكل قد يقلل عرض الأخدود أو يغير عمقه وقطر البكرة. الأفضل مقارنة القياسات مع رسم المصنع، أو رقم الجزء، أو بكرة سليمة من المجموعة نفسها عندما يكون ذلك ممكناً.

المعلومات اللازمة لتوريد البكرة

للحصول على عرض فني قابل للمراجعة، أرسل حزمة معلومات منظمة بدلاً من وصف قصير. هذا يقلل خطر وصول بكرة لا تركب على العمود أو لا تتوافق مع الحبال أو الباب.

تشمل المعلومات المفيدة للمورد:

تحتاج فرق الاستيراد والتوزيع خصوصاً إلى تأكيد وحدة القياس قبل إصدار أمر الشراء، وتحديد ما إذا كانت الأبعاد مأخوذة من الرسم أو من قطعة مستخدمة. كما ينبغي التأكد من أن صور العبوة أو المنتج لا تحل محل الرسم أو المواصفة عندما تكون البكرة جزءاً حرجاً في نظام التعليق.

تورد Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة وفرق التحديث ومشتري OEM. عند الاستفسار عن بكرة، تساعد حزمة القياسات والصور ورقم القطعة على تحويل الطلب من بحث وصفي عام إلى مطابقة فنية يمكن مراجعتها.

المحاذاة والاختبار بعد الاستبدال

لا تنتهي عملية الاستبدال عند تثبيت البكرة. المحاذاة الصحيحة والاختبار المنضبط ضروريان للتأكد من أن البكرة الجديدة لا تنقل المشكلة إلى الحبال أو الباب أو المحامل.

بعد تركيب بكرة الحبال

تحقق من إحكام التثبيت وفق عزم وتعليمات المصنع، ومن وجود كل الحلقات والفواصل ووسائل القفل. راقب استقامة الحبال مع الأخاديد وعدم ملامستها للحواف. افحص دوران البكرة وخلوصها قبل إعادة المصعد إلى الخدمة، ثم نفذ اختباراً وظيفياً ضمن إجراءات الصيانة المعتمدة.

أثناء الاختبار، راقب الضجيج والاهتزاز وتمركز الحبال وتغير الحرارة غير المعتاد. يجب أن يتضمن العمل مراجعة شد الحبال وتوازنها عندما تتطلب إجراءات الشركة المصنعة ذلك. لا تعوّض مشكلة محاذاة بتعديل عشوائي في الحبال أو الحوامل.

بعد تركيب بكرة الباب

تأكد من جلوس البكرات على السكة بصورة صحيحة، ومن تساوي وضع ضلفة الباب، وعدم وجود احتكاك مع الحافة أو الإطار. ثم اختبر دورة الفتح والإغلاق عدة مرات في وضع الصيانة المعتمد، مع فحص عمل أقفال الباب وأجهزة الحماية بحسب تصميم النظام.

إذا استمر الضجيج أو الرجفة بعد تغيير البكرة، أوقف افتراض أن القطعة الجديدة معيبة. افحص السكة، وحوامل الضلفة، ودليل الأرضية، وضبط المشغل، وتوازي الباب. السبب الجذري قد يكون خارج البكرة نفسها.

أسئلة شائعة

هل يمكن استبدال بكرة واحدة فقط؟

نعم في بعض الحالات، لكن القرار يعتمد على وظيفة البكرة وحالة المجموعة. في بكرات الأبواب المزدوجة أو البكرات التي تعمل كزوج، قد يؤدي اختلاف القطر أو المادة أو درجة التآكل إلى عدم انتظام الحركة. أما في منظومات الحبال، يجب تقييم تأثير الاستبدال على المحاذاة والتوافق مع بقية البكرات.

هل رقم المحمل يكفي لطلب بكرة بديلة؟

لا. رقم المحمل يحدد جزءاً من البكرة فقط. لا بد من تأكيد القطر والعرض والتجويف والأخاديد وطريقة التثبيت والإزاحة وموقع الاستخدام.

متى يكون الضجيج سبباً لتغيير البكرة؟

يستدعي الضجيج فحصاً، لا استبدالاً تلقائياً. إذا ثبت وجود خشونة في المحمل، أو تلف في سطح البكرة، أو تآكل في الأخاديد، أو خلوص غير مقبول، فقد يكون الاستبدال مناسباً. أما إذا كان المصدر السكة أو الحامل أو عدم المحاذاة، فلن يحل تغيير البكرة المشكلة وحده.

هل يمكن استخدام بكرة قطرها قريب من الأصل؟

القرب في القطر لا يثبت التوافق. قد تختلف البكرة في الأخاديد أو التجويف أو الإزاحة أو تصميم المحمل. استخدم فقط قطعة تطابق مواصفات النظام أو تم التحقق من توافقها فنياً.

لخطوة عملية، اجمع رقم الجزء والصور والقياسات الواردة في القائمة، ثم طابقها مع مواصفة المصنع أو اطلب مراجعة فنية من مورد قطع غيار يفهم تطبيق البكرة، لا شكلها فقط.
