دليل لوحة اللمس للمصاعد: الأعطال والتوافق وخطة التحديث

لوحة اللمس للمصاعد ليست مجرد واجهة أكثر حداثة لاختيار الطوابق؛ فهي جزء متصل بمنظومة التحكم، ويجب أن يحقق استبدالها توافقاً كهربائياً واتصالياً وتشغيلياً كاملاً. الاختيار الصحيح يبدأ بتحديد نوع اللوحة الحالية، وطريقة اتصالها بوحدة التحكم، ومتطلبات الوصول والطوارئ، قبل النظر إلى شكل الشاشة أو تصميم الأيقونات.

في المباني التجارية والسكنية والفنادق والمرافق عالية الاستخدام في السعودية، قد يكون تحديث واجهة المصعد وسيلة عملية لتحسين وضوح النداءات وتجربة المستخدم. لكنه قد يتحول إلى مصدر أعطال متكررة إذا استبدلت لوحة الأزرار أو الشاشة من دون مراجعة جهد التغذية، نوع الإشارات، البروتوكول، أبعاد التركيب، وسلوك المصعد عند تعطل الواجهة.

كيف تعمل لوحات اللمس في المصاعد

تجمع لوحة اللمس للمصعد بين سطح إدخال سعوي أو مقاوم، ووحدة إلكترونية لمعالجة اللمس، ولوحة دوائر لإرسال أمر النداء إلى نظام التحكم. يلمس الراكب رمز الطابق أو زر فتح الباب، فتتحقق اللوحة من موضع اللمس ثم تنقل الطلب إلى متحكم المقصورة أو إلى لوحة التحكم الرئيسية بحسب تصميم النظام.

في التصاميم البسيطة، قد تحاكي اللوحة نقاط تلامس الأزرار الميكانيكية: لكل طابق خرج منفصل يرسل إشارة طلب عند اللمس. وهذا يسهل استبدال بعض لوحات الأزرار التقليدية، لكنه لا يعني أن كل لوحة قابلة للتبديل مباشرة.

أما الأنظمة الأحدث فتستخدم اتصالاً رقمياً بين واجهة المقصورة ووحدة التحكم، مثل خطوط تسلسلية أو شبكات مخصصة للمصعد. في هذه الحالة لا تكفي مطابقة عدد الطوابق؛ بل يجب أن تتوافق الرسائل الرقمية، عنوان الجهاز، إعدادات النظام، وإصدار البرنامج الثابت.

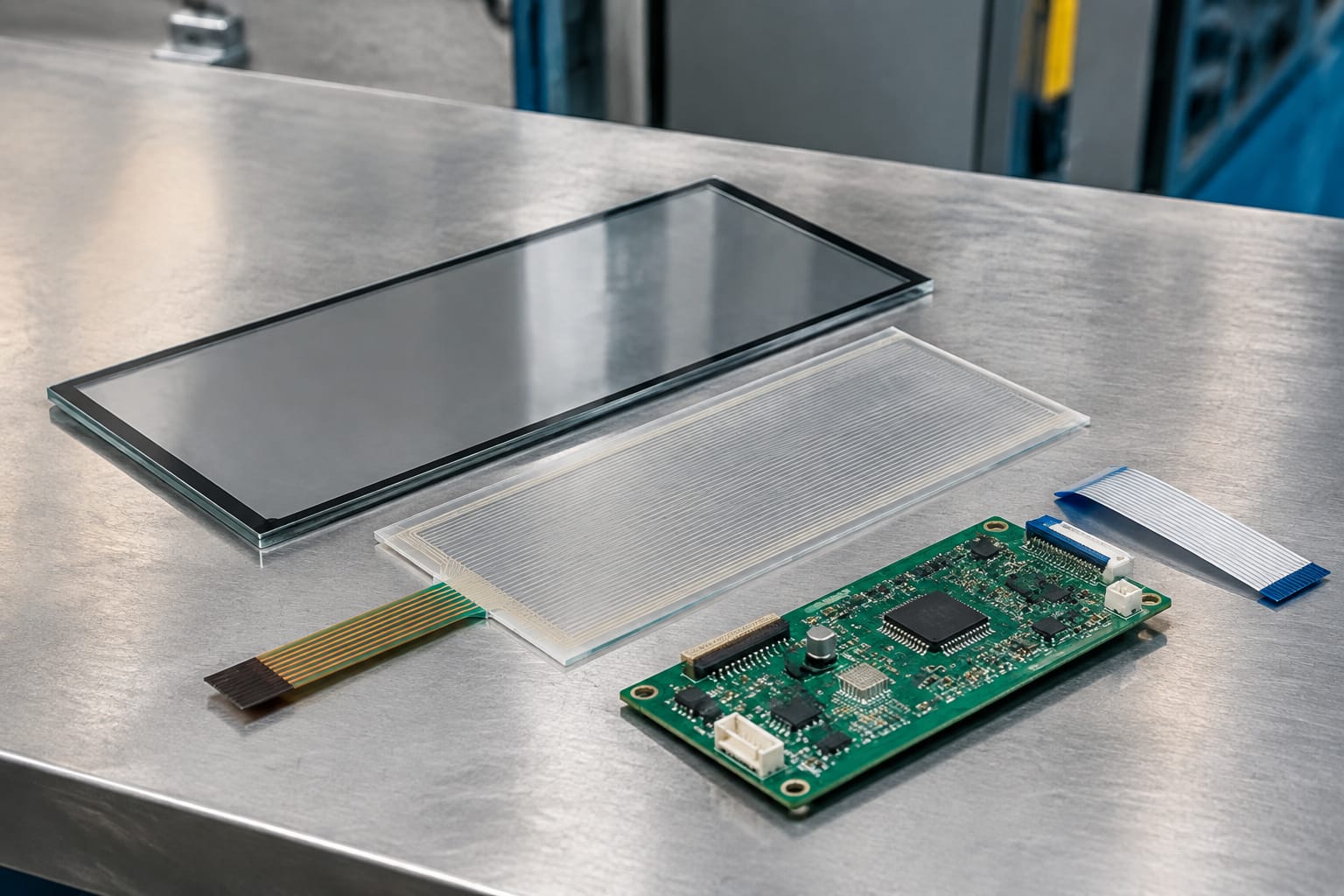

تضم لوحة اللمس عادة العناصر الآتية:

• غطاء زجاجي أو بولي كربونيت مع طبقة لمس.
• لوحة معالجة أو متحكم دقيق لقراءة مواضع اللمس.
• مؤشرات مرئية وصوتية لتأكيد الطلب.
• مخارج إشارات أو واجهة اتصال رقمية.
• مصدر تغذية بجهد محدد وحماية كهربائية.
• عناصر مدمجة محتملة، مثل عرض الطابق أو رسائل الحالة أو قارئ بطاقات.

لا تُفترض وظيفة أي جزء من هذه الأجزاء من شكل اللوحة وحده. قد تبدو لوحتان متشابهتين، لكن إحداهما تعمل كمجرد وحدة إدخال والأخرى طرفية رقمية مرتبطة بمتحكم معين.

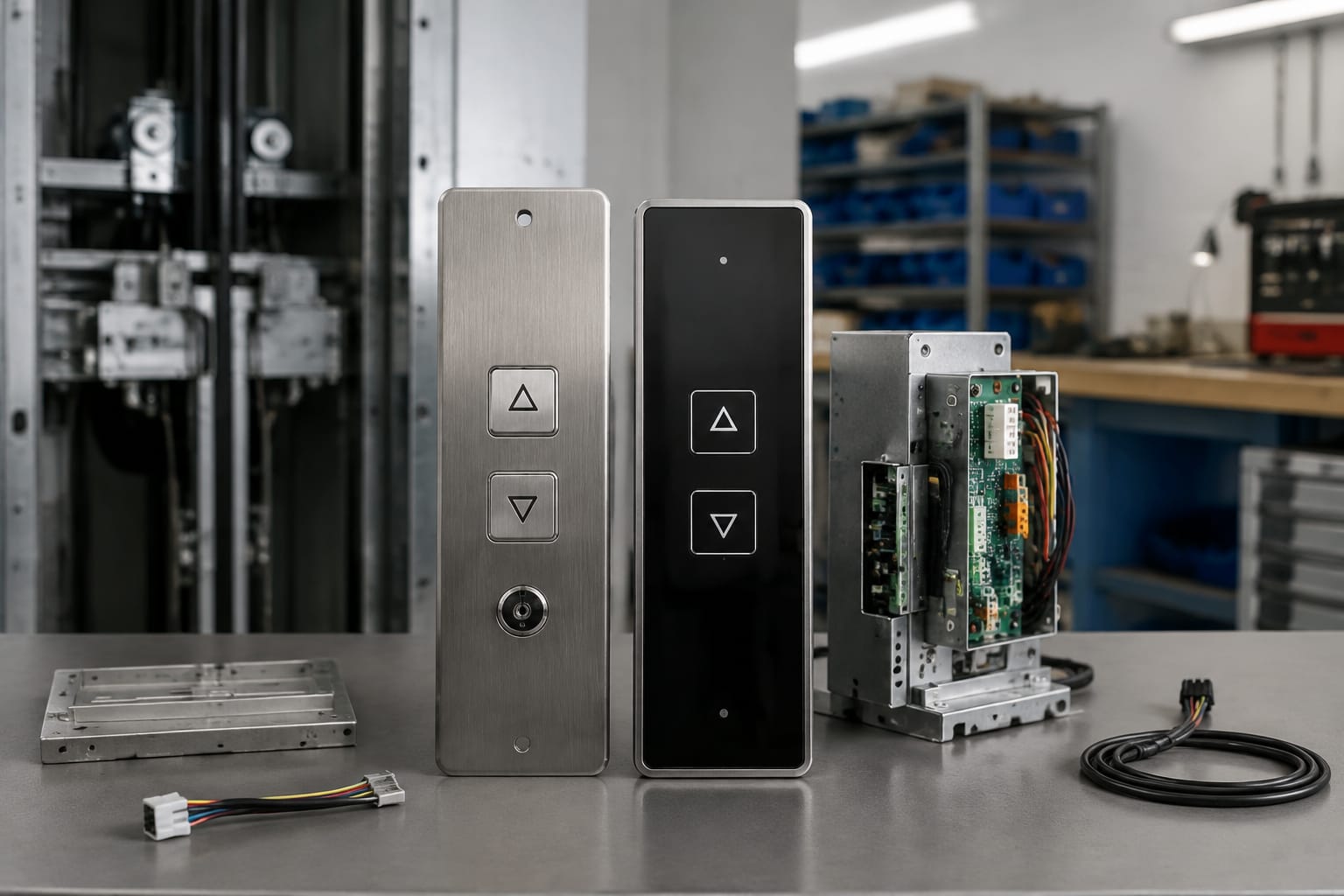

أزرار اللمس مقابل الأزرار الميكانيكية

لا توجد أفضلية مطلقة لأزرار اللمس أو الأزرار الميكانيكية. الاختيار يعتمد على بيئة التشغيل، سهولة الصيانة، توقعات المستخدمين، وتوافق النظام القائم.

الأزرار الميكانيكية مناسبة عندما تكون الأولوية للبساطة والإحساس اللمسي الواضح وإتاحة الصيانة الجزئية. أما لوحات اللمس فتناسب مشاريع التحديث التي تتطلب واجهة متجانسة، عرض معلومات إضافية، أو دمج وظائف متعددة في مساحة محدودة.

من الأخطاء الشائعة اعتبار عدم وجود أجزاء متحركة في لوحة اللمس دليلاً على أنها لا تحتاج إلى صيانة. سطح اللمس ووصلاته ووحدة التغذية والبرنامج والإشارات كلها نقاط يمكن أن تسبب خللاً.

متى يكون الإبقاء على الأزرار التقليدية أنسب؟

قد يكون الإبقاء على الأزرار أو استخدام تصميم هجين قراراً أفضل إذا كان النظام قديمًا ولا يدعم واجهات رقمية بديلة، أو إذا كانت بيئة الاستخدام معرضة للتخريب أو البلل أو الاتساخ الشديد. كما ينبغي تقييم ما إذا كانت متطلبات الوصول تتطلب عناصر تشغيل ملموسة مستقلة، بدلاً من الاعتماد الكلي على شاشة مسطحة.

يمكن في بعض مشاريع التحديث استخدام لوحات أزرار لمس مخصصة مع الاحتفاظ بوظائف طوارئ مستقلة. عند مراجعة البدائل، ادرس مواصفات لوحة أزرار لمس للمصعد ID 3300 في ضوء مخطط التوصيل ومتطلبات المتحكم، لا بوصفها بديلاً عاماً لكل نظام.

خيارات الشاشة وواجهة المستخدم

قد تكون واجهة لوحة اللمس سطح أزرار مضاء فقط، أو شاشة تعرض الطوابق والاتجاه وحالة الأبواب، أو واجهة تفاعلية تضم رسائل المبنى وخيارات تحكم إضافية. كلما زادت وظائف الواجهة، زادت أهمية تحديد حدود المسؤولية بين الشاشة، لوحة الأزرار، ومتحكم المصعد.

تشمل خيارات العرض الشائعة:

مؤشرات ثابتة ومناطق لمس مضاءة

هذا الخيار يركز على استدعاء الطوابق والوظائف الأساسية. تظهر الرموز أو الأرقام في مواضع ثابتة، مع إضاءة للتأكيد بعد اللمس. وهو مناسب عندما يراد تحديث شكل لوحة التشغيل مع تقليل التعقيد البرمجي.

تحقق من حجم الأرقام، وقوة التباين تحت الإضاءة المحيطة، ووضوح رموز فتح وإغلاق الباب والإنذار. لا ينبغي أن تكون الرسومات الزخرفية بديلاً عن التسميات الواضحة.

شاشات LCD أو شاشات رسومية

تعرض هذه الشاشات معلومات متغيرة، مثل رقم الطابق واتجاه الحركة والتنبيهات. قد ترتبط الشاشة بوحدة تحكم مستقلة أو تستقبل البيانات من نظام المصعد، ولذلك يجب معرفة نوع واجهة البيانات ودقة العرض المطلوبة وآلية ضبط المحتوى.

في مشاريع تتطلب شاشة حالة منفصلة، تساعد مراجعة لوحة عرض LCD لنظام Monarch على تحديد نوع المعلومات والاتصال الذي تحتاج إليه المنظومة، مع وجوب تأكيد المطابقة الفعلية للموديل ووحدة التحكم قبل الشراء أو التركيب.

واجهة متعددة الوظائف

قد تدمج الواجهة اختيار الطابق، وعرض الحالة، والتحكم في الوصول، والتنبيهات. هذه المرونة لا تعني أن كل وظيفة يجب أن تُربط باللوحة الجديدة مباشرة. فمثلاً، دمج التحكم بالوصول يحتاج مراجعة واضحة لما يحدث عند فقد الاتصال أو انقطاع التغذية: هل يبقى التشغيل مسموحاً؟ وما الطوابق التي تتأثر؟ ومن أين تُدار الصلاحيات؟

ينبغي أن تكون واجهة المستخدم محددة الوظائف، لا مزدحمة. الأولوية للمعلومات التي يحتاجها الراكب فوراً: الطابق، اتجاه الحركة، حالة الباب، وموضع عناصر الطوارئ.

أعراض أعطال لوحات اللمس الشائعة

تحديد العرض بدقة يوفر الوقت ويمنع استبدال قطع سليمة. فالعطل الظاهر في لوحة اللمس قد يكون ناتجاً عن التغذية أو الضفيرة أو وحدة التحكم أو إعدادات النظام.

لا تستخدم منظفات كاشطة أو سوائل تُرش مباشرة على السطح، ولا تفسر كل عدم استجابة بأنه تلف في الزجاج. يجب عزل مصدر العطل عبر قياس التغذية، التحقق من الاستمرارية، ومراجعة إشارات الإدخال أو الاتصال بوسائل مناسبة وفني مؤهل.

أعطال لا ينبغي تجاوزها

تتطلب الأعطال المرتبطة بوظائف الإنذار أو فتح الباب أو استدعاء الطوارئ معالجة فورية وفق إجراءات الصيانة المعتمدة للمبنى. لا يصح تشغيل المصعد على أساس أن شاشة الواجهة تعمل بينما وظائف السلامة أو التواصل غير مؤكدة.

كذلك، التوقف المتقطع لا ينبغي اعتباره مشكلة تجميلية. فقد يكون مؤشراً على وصلة غير مستقرة أو تداخل كهربائي أو عطل يزداد مع الحرارة أو الحركة.

توافق المتحكم والاتصال

التوافق هو العامل الحاسم عند استبدال elevator touch panel أو تحديثها. لا تعتمد على عدد الأزرار أو أبعاد الواجهة أو اسم العلامة التجارية فقط. اجمع بيانات النظام القائم وقارنها بوثائق القطعة المقترحة بنداً بنداً.

قائمة التحقق قبل اختيار اللوحة

• رقم موديل لوحة التحكم وموديل لوحة المقصورة الحالية.
• رقم الجزء والملصق الفني والصور الواضحة للموصلات من دون إخفاء البيانات.
• جهد التغذية، نوع التيار، واستهلاك الطاقة المسموح.
• عدد المداخل أو المخارج ووظيفة كل طرف.
• نوع الإشارة: تلامس جاف، جهد محدد، مصفوفة، أو اتصال رقمي.
• بروتوكول الاتصال، ترتيب الأسلاك، سرعة الاتصال، وعنوان الجهاز إن وجد.
• عدد الطوابق والوظائف الخاصة مثل القبو أو طابق الخدمة أو الإلغاء أو فتح الباب.
• أبعاد فتحة لوحة التشغيل، أماكن التثبيت، العمق المتاح، وطريقة التأريض.
• إصدار البرنامج الثابت ووسيلة البرمجة أو المعايرة إن كانت مطلوبة.
• طريقة عمل النظام عند فصل اللوحة أو فقد الاتصال.

في الأنظمة ذات مخارج مستقلة، تأكد من أن تصنيف المخارج وطريقة تفعيلها يتفقان مع مداخل متحكم المصعد. في الأنظمة الشبكية، يلزم التأكد من الدعم الصريح للبروتوكول؛ فالموصل المتشابه لا يثبت توافق الإشارات.

عند استبدال لوحة من سلسلة محددة، قد تكون لوحة أزرار لمس للمصاعد 3300 و3600 مرجعاً مناسباً لمراجعة سلسلة القطعة، لكن القرار يتطلب مطابقة رقم الطراز، التوصيلات، وإعدادات المتحكم في الموقع.

لا تعدّل إشارات السلامة لتلائم اللوحة

من الخطأ تحويل دائرة طوارئ أو تجاوزها لإجبار واجهة جديدة على العمل. يجب أن تبقى دوائر السلامة والوظائف المطلوبة مستقلة ومحققة وفق تصميم المصعد وتعليمات الشركة المصنعة والجهة المختصة. التحديث الناجح يتكيف مع بنية النظام المعتمدة، ولا يعيد تعريفها بافتراضات غير موثقة.

إمكانية الوصول والتشغيل في حالات الطوارئ

واجهة جميلة لا تكفي إن لم يتمكن جميع المستخدمين من فهمها وتشغيلها. راجع موضع اللوحة، ارتفاع عناصر التحكم، حجم الأرقام، التباين، ووضوح التأكيد المرئي والسمعي. ويجب دراسة الاحتياج إلى دلالات لمسية أو رموز بارزة أو وسائل بديلة بحسب تصميم المبنى والمتطلبات المطبقة على المشروع.

تستحق النقاط التالية تدقيقاً خاصاً:

• التمييز الواضح بين أزرار الطوابق ووظائف الباب والطوارئ.
• عدم الاعتماد على اللون وحده لتأكيد النداء أو توضيح الحالة.
• وجود تأكيد صوتي أو مرئي مفهوم عند تسجيل الطلب حيثما يلزم.
• بقاء وظيفة الإنذار والاتصال في الطوارئ واضحة ويمكن الوصول إليها.
• عدم حجب الواجهة للمعلومات الأساسية بسبب إعلان أو شاشة غير ذات صلة.
• توثيق سلوك الواجهة عند انقطاع الطاقة أو إعادة تشغيل المتحكم.

لا ينبغي أن تجعل شاشة اللمس الوصول إلى الطوارئ أكثر صعوبة من لوحة الأزرار السابقة. وإذا كان التصميم يستخدم سطحاً زجاجياً موحداً، فيلزم أن يكون التمييز بين الوظائف الحرجة وبقية مناطق اللمس كافياً في الاستخدام اليومي والظروف غير المثالية.

تخطيط التحديث والتجديد

ابدأ مشروع التحديث بمسح فني، لا بطلب لوحة بديلة فقط. الهدف هو تحديد ما إذا كان التغيير استبدال قطعة مطابقة، أو إعادة تصميم للواجهة، أو تحديثاً يرتبط بالمتحكم والبرمجة والأسلاك.

مراحل عملية للتخطيط

1. وثّق الوضع القائم: صور الواجهة والخلفية والموصلات، أرقام الأجزاء، مخطط الأسلاك، أبعاد الفتحة، ووظائف كل زر.
2. حدّد نطاق التحديث: هل المطلوب تحسين المظهر فقط، استبدال عطل، إضافة عرض معلومات، أو دمج تحكم دخول؟
3. قيّم التوافق: طابق الجهد والإشارات والاتصال والبرمجة والأبعاد، ثم حدد القطع أو المحولات المعتمدة عند الحاجة.
4. خطط للاستمرارية: اعرف مدة إخراج المصعد من الخدمة، وطريقة التعامل مع المقصورة أثناء التركيب، وخطة الرجوع عند ظهور عدم توافق.
5. جهّز وثائق التسليم: مخططات التوصيل النهائية، إعدادات العناوين، قائمة الأجزاء، نتائج الاختبار، وتعليمات الصيانة.

في المباني التي تضم أكثر من مصعد، لا تفترض تطابقها لمجرد تشابه المقصورات. قد تختلف لوحات التحكم أو نسخ البرمجة أو تعديلات سابقة بين مصعد وآخر. افحص كل وحدة أو راجع سجلاتها قبل توحيد طلب الشراء.

أخطاء شراء وتركيب متكررة

• طلب لوحة بناءً على صورة الواجهة فقط.
• تجاهل عمق اللوحة الخلفي ومسار الضفيرة داخل الكسوة.
• عدم التأكد من أن عدد الطوابق والوظائف المبرمجة يطابق الواقع.
• تركيب واجهة رقمية على متحكم لا يدعم بروتوكولها.
• إهمال مراجعة التباين والرؤية تحت إضاءة الموقع الفعلية.
• تنفيذ اختبار أولي مختصر ثم تسليم المصعد من دون اختبار كل وظيفة.
• عدم حفظ النسخة الأصلية من الإعدادات أو مخطط التوصيل قبل التعديل.

الاختبار بعد التركيب

ينبغي أن يكون الاختبار منظماً وموثقاً، وأن ينفذه أفراد مؤهلون ضمن إجراءات السلامة المعتمدة. لا يقتصر الأمر على لمس عدة طوابق للتأكد من أن اللوحة تضيء.

ابدأ بالفحص البصري: ثبات اللوحة، عدم انحشار الأسلاك، سلامة العزل، وضوح الرموز، وعدم وجود حواف أو فتحات غير مقبولة. بعد ذلك، تحقق من جهد التغذية والتأريض والاتصال قبل تشغيل المصعد للاستخدام المعتاد.

ثم اختبر الوظائف على نحو شامل:

• كل طلب طابق من المقصورة، بما في ذلك الطوابق ذات التسميات الخاصة.
• إلغاء الطلب إن كانت الوظيفة موجودة.
• فتح الباب وإغلاقه والوظائف المصرح بها الأخرى.
• تحديث عرض الطابق واتجاه الحركة في أثناء التنقل.
• التوافق بين الإضاءة أو الصوت وتسجيل الطلب الفعلي.
• الاستجابة المتكررة للمناطق القريبة من بعضها، للتأكد من عدم وجود لمس خاطئ.
• سلوك النظام بعد فصل وإعادة التغذية ضمن الإجراء المسموح.
• الوظائف المرتبطة بالطوارئ والاتصال وفق متطلبات النظام وإجراءات الموقع.
• تشغيل المقصورة في ظروف الاستخدام الفعلية، وليس من دون حمل فقط.

سجل أي زمن استجابة غير معتاد أو خطأ عرض أو طلب غير منفذ، وحدد هل هو عطل في اللوحة أم في الاتصال أو المتحكم. لا تعالج المشكلة بإخفاء رسالة الخطأ أو تغيير إعدادات غير موثقة.

أسئلة شائعة

هل يمكن تركيب لوحة لمس مكان أي لوحة أزرار؟

لا. قد يمكن استبدال بعض اللوحات ذات الإشارات المنفصلة بعد التحقق من الجهد والمخارج والوظائف والأبعاد، لكن اللوحات الرقمية تحتاج توافقاً محدداً مع المتحكم والبروتوكول والبرمجة.

هل تؤثر لوحة اللمس في سلامة المصعد؟

يمكن أن تؤثر إذا كانت مرتبطة بوظائف حرجة أو رُكبت بتوصيل أو إعداد غير صحيح. يجب عدم تعديل دوائر السلامة أو الطوارئ لمواءمة لوحة جديدة، ويجب اختبار جميع الوظائف المطلوبة قبل إعادة المصعد للخدمة.

ما المعلومات التي يحتاجها فريق المشتريات لطلب بديل صحيح؟

رقم الجزء، موديل المتحكم، صور الموصلات واللوحات، مخطط التوصيل، جهد التشغيل، عدد الطوابق، أبعاد التركيب، ووصف واضح للوظائف المطلوبة. هذه البيانات أهم من الاعتماد على الاسم العام للقطعة.

هل تعني الشاشة المضاءة أن اللوحة سليمة؟

لا. قد تعمل الشاشة بينما تكون طبقة اللمس أو مخارج الطلب أو الاتصال مع المتحكم معطلة. الاختبار الصحيح يشمل تسجيل الطلب، وصول الإشارة، وتنفيذ الحركة المقابلة.

عند تحديد لوحة بديلة أو نطاق تحديث، اجمع بيانات التوافق أولاً ثم قارنها بمواصفات القطعة المقترحة. توفر Kelevator قطع غيار متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات؛ ويساعد تقديم رقم الجزء وبيانات المتحكم والتوصيلات في تقييم ملاءمة القطعة للمشروع بدقة.
