بكرة جر المصعد: التآكل والأخاديد وقياسات الاستبدال

بكرة جر المصعد هي العنصر الذي ينقل عزم آلة الجر إلى حبال التعليق أو السيور الفولاذية عبر الاحتكاك. لذلك لا يكفي أن يكون قطر البكرة مناسباً عند الاستبدال؛ إذ يجب أن تتطابق الأخاديد، وواجهة العمود، ونوع نظام التعليق، ومعايير آلة الجر. أي اختلاف غير مدروس قد يسبب انزلاقاً، أو تآكلاً سريعاً، أو اهتزازاً، أو تفاوتاً في حركة الكابينة.

عند ظهور تلميع غير طبيعي على الأخاديد، أو تغير في مستوى الحبال، أو غبار معدني، أو تآكل في غطاء السيور، تبدأ مهمة التوريد الصحيحة بالقياس والفحص، لا بالاعتماد على صورة القطعة أو رقم عام. يوضح هذا الدليل ما ينبغي لمقاول الصيانة وفريق المشتريات التحقق منه قبل استبدال بكرة جر المصعد (Elevator Traction Sheave).

كيف تعمل بكرة جر المصعد؟

تدور بكرة الجر مع عمود آلة الجر، وتمسك الحبال أو السيور داخل أخاديدها بفضل ضغطها على سطح البكرة وزاوية الالتفاف حولها. عندما يدور المحرك، تنشأ قوة احتكاك كافية لتحريك مجموعة الكابينة والثقل الموازن في الاتجاه المطلوب.

لا تعتمد العملية على تثبيت الحبل أو السير في البكرة، بل على توازن دقيق بين عوامل متعددة:

• مادة البكرة وحالة سطح الأخدود.
• شكل الأخدود وعمقه وزاويته.
• قطر الحبل أو عرض السير وسماكته.
• عدد الحبال أو السيور وترتيبها.
• زاوية الالتفاف ومسار التعليق.
• شد عناصر التعليق وتساويه.
• الحمل، والتسارع، وحالة آلة الجر.

عندما يكون الاحتكاك أقل من المطلوب، قد تنزلق الحبال أو السيور تحت الحمل. وعندما يكون الاحتكاك مرتفعاً بشكل مفرط أو شكل الأخدود غير مناسب، قد يتسارع تآكل عناصر التعليق. لهذا لا يجوز التعامل مع الأخدود باعتباره تفصيلاً تصنيعياً ثانوياً؛ فهو جزء مباشر من منظومة الجر والأمان التشغيلي.

في المصاعد ذات غرف الماكينات أو الآلات التقليدية، تكون البكرة غالباً مرتبطة بآلة جر مسننة أو بدون تروس. أما في المصاعد الحديثة، خصوصاً بعض أنظمة بدون غرفة ماكينة، فقد تكون البكرة مدمجة في آلة مدمجة وتخضع لتصميم محدد من الشركة المصنّعة. في الحالتين، لا يدل التشابه الخارجي وحده على إمكان التبادل.

تطبيقات الحبال الفولاذية والسيور الفولاذية

يبدأ الاختيار الصحيح بتحديد نوع عنصر التعليق الموجود فعلياً: حبل فولاذي دائري أم سير فولاذي مغلف. لكل منهما متطلبات مختلفة تماماً في شكل الأخدود والتوافق.

بكرة الجر للحبال الفولاذية

تستخدم الحبال الفولاذية الدائرية في عدد كبير من المصاعد. تكون الأخاديد مصممة لاستقبال قطر حبل محدد، مع شكل يوازن بين الجر وتقليل الضغط الموضعي على الحبل. يجب فحص قطر الحبل الفعلي، لا القطر الاسمي في المستندات فقط، خصوصاً عند وجود تآكل أو استبدال سابق من مصدر مختلف.

في هذه التطبيقات، تؤثر الفروق بين الأخاديد في توزيع الحمل على الحبال. إذا أصبح أحد الأخاديد أعمق أو أوسع من البقية، قد يحمل الحبل الموجود فيه حملاً أقل أو أكثر من اللازم. يؤدي ذلك إلى عدم تساوي الشد، وتفاوت التآكل، وتراجع عمر الحبال والبكرة معاً.

بكرة الجر للسيور الفولاذية

السيور الفولاذية ليست حبالاً دائرية مسطحة فحسب. فهي نظام تعليق مخصص يجمع عادةً عناصر فولاذية داخل غلاف بوليمري، ولذلك يحتاج إلى أخاديد متوافقة مع عرضه وسماكته وسطحه الخارجي. لا تصلح بكرة الحبال الدائرية بديلاً لبكرة السيور، حتى إذا اقترب القطر الخارجي أو عدد مسارات التعليق.

عند توريد بكرة سيور، يجب تحديد نظام المصعد وطراز الآلة ورقم القطعة المرجعي، ثم مطابقة عرض السير وسماكته وعدد السيور وترتيبها. ومن أمثلة القطع الموجهة لهذه الفئة بكرة جر مخصصة للسيور الفولاذية في المصاعد، لكن صلاحية أي قطعة تظل مرتبطة بالمواصفات الفعلية للنظام الذي ستُركب عليه.

الفروق العملية التي تهم المشتري

لا يمكن تقييم حالة بكرة السيور من مظهر المعدن وحده. يجب أيضاً تفقد تراكم الأوساخ أو بقايا المواد على المسارات، ووجود حواف قد تجرح الغلاف، وأي تغير في ملمس السطح أو انتظامه.

أشكال الأخاديد وظروف الجر

شكل الأخدود يحدد مساحة التلامس والضغط بين البكرة وعنصر التعليق، ولذلك يحدد مستوى الجر والتآكل. لا يعني الأخدود الأكثر عمقاً دائماً جرّاً أفضل، كما لا يعني السطح الأملس دائماً مشكلة. المطلوب هو الشكل المحدد لتصميم الآلة ونظام التعليق.

من الأشكال الشائعة في بكرة الحبال:

• الأخدود نصف الدائري: يحيط بالحبل بدرجة متوازنة، ويستخدم حين يناسبه تصميم الجر المعتمد.
• أخدود على شكل V أو أخدود مقوّى: يزيد تأثير الوتد والاحتكاك، لكنه قد يرفع الضغط على الحبل إذا لم يكن مطابقاً للتصميم.
• أخدود نصف دائري مع تقويض سفلي: يوفر خصائص جر محددة ويحتاج إلى قياسات دقيقة جداً عند الفحص أو إعادة التشغيل.
• أخاديد السيور المشكلة: تتبع مقطع السير ولا يجوز تقييمها بمعيار أخاديد الحبال الدائرية.

تتأثر حالة الجر بعوامل لا تظهر كلها في البكرة نفسها. من أهمها وجود زيت أو شحم أو غبار على الحبال أو السيور، واختلاف الشد بين عناصر التعليق، وعدم اصطفاف البكرة مع البكرات الأخرى، وارتفاع الحمل أو تغير الاستخدام. في بيئات الصيانة التي يكثر فيها الغبار، ينبغي عدم افتراض أن الانزلاق ناتج من تآكل الأخاديد فقط قبل فحص نظافة مسار الجر وحالة الحبال أو السيور.

متى تصبح الأخاديد مشكلة فعلية؟

يصبح التآكل مهماً عندما يغير هندسة الأخدود بما يؤثر في توزيع الحمل أو الجر أو مسار عنصر التعليق. من المؤشرات العملية:

• ظهور قاع لامع أو مسطح في أخدود كان ذا شكل محدد.
• اختلاف واضح بين عمق أو عرض أخدود وآخر في البكرة ذاتها.
• تشكل حواف حادة أو نتوءات أو مناطق متكسرة.
• هبوط الحبال داخل الأخاديد أكثر من الوضع الطبيعي للتصميم.
• تغير موقع الحبال أو السيور عند مرورها على البكرة.
• ملاحظة انزلاق متكرر بعد استبعاد العيوب الأخرى في منظومة الجر.

لا ينصح باتخاذ قرار التخريش أو إعادة تشغيل الأخاديد بناءً على فحص بصري فقط. أي إعادة تشكيل تغير قطر البكرة الفعال أو مقطع الأخدود، وقد تتطلب إعادة تقييم هندسة الجر. يجب الرجوع إلى حدود الصيانة وتعليمات الشركة المصنّعة للنظام قبل اعتماد هذا الخيار.

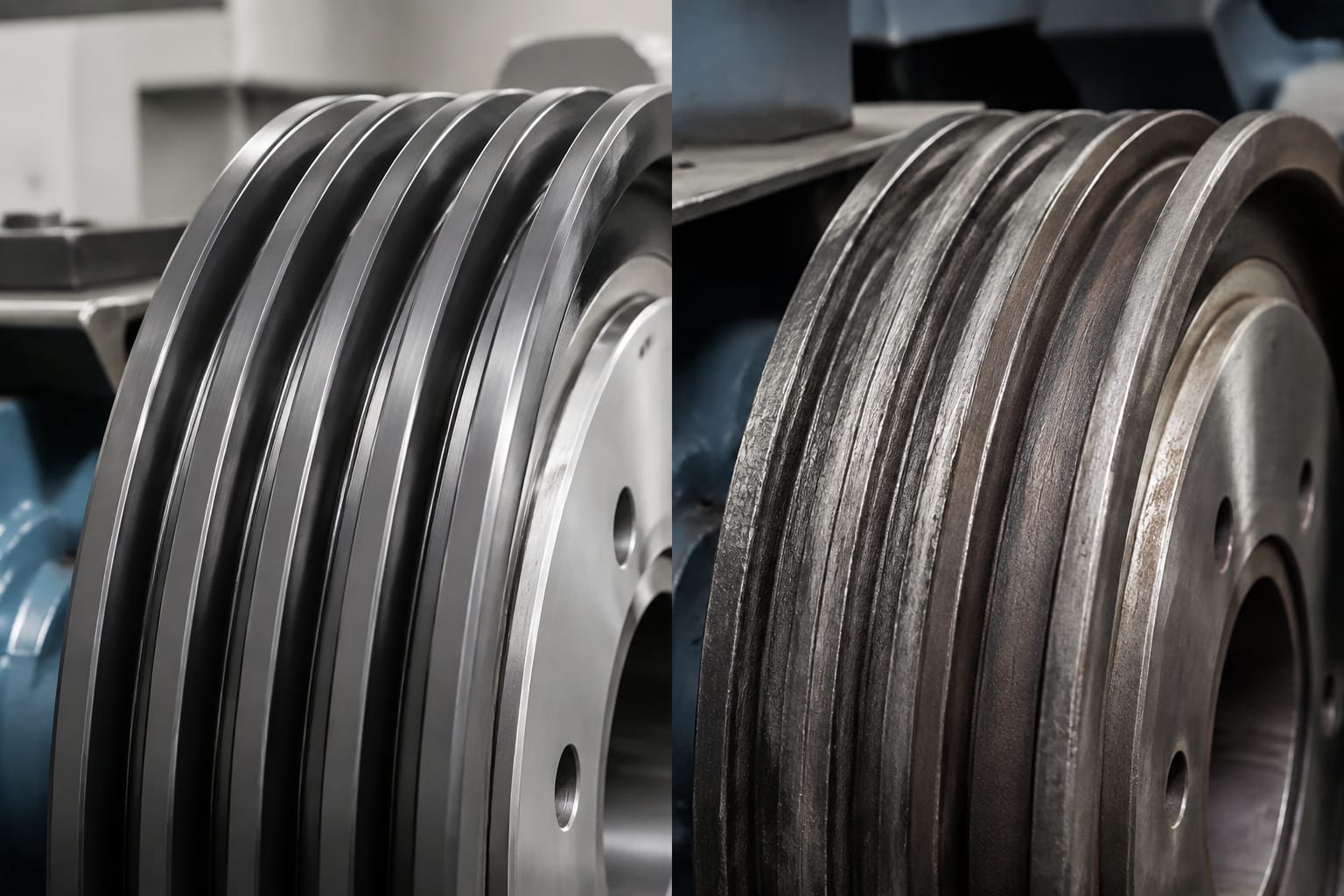

علامات تآكل البكرة والسيور

الفحص الدوري يهدف إلى اكتشاف التغير قبل أن يتحول إلى انزلاق أو تعطل أو ضرر متسلسل في عناصر التعليق. افصل مصدر الطاقة واتبع إجراءات العزل والتأمين المعتمدة قبل الاقتراب من الأجزاء المتحركة أو إجراء أي قياس.

علامات على بكرة الجر

راقب سطح الأخاديد وجسم البكرة وموضع التثبيت بحثاً عن:

• تآكل غير متماثل بين الأخاديد.
• صدأ أو تآكل سطحي في مناطق التلامس.
• شقوق، أو كسر عند الحواف، أو تلف في مسارات السيور.
• تلميع شديد في مواضع محددة قد يشير إلى احتكاك أو انزلاق.
• تراكم مطاط أو بوليمر أو مواد غريبة على أخاديد السيور.
• اهتزاز أو ضوضاء غير معتادة عند الحركة.
• آثار احتكاك جانبي تدل على عدم الاصطفاف.
• ارتخاء أو تلف في مفتاح العمود أو مسمار التثبيت أو أجزاء واجهة التركيب، بحسب تصميم الآلة.

علامات على الحبال أو السيور

لا تعالج البكرة وحدها إذا كان مصدر المشكلة في عناصر التعليق. تشمل العلامات التي تستحق فحصاً متكاملاً:

• تآكل أسلاك الحبل أو ظهور شعيرات مكسورة أو تشوه في البنية.
• اختلاف مظهر الحبال بين مسار وآخر.
• انضغاط أو تآكل في غلاف السير أو ظهور تلف في حوافه.
• تلوث بالزيت أو الشحم أو مواد تنظيف غير مناسبة.
• اختلاف شد الحبال أو السيور.
• أصوات احتكاك أو حركة غير مستقرة عند الانطلاق أو التوقف.

الخطأ المكلف هو تركيب بكرة جديدة مع حبال أو سيور متضررة، أو استبدال الحبال مع ترك أخاديد مستهلكة. ينبغي أن يقيم الفني البكرة وعناصر التعليق والشد والاصطفاف كمجموعة واحدة.

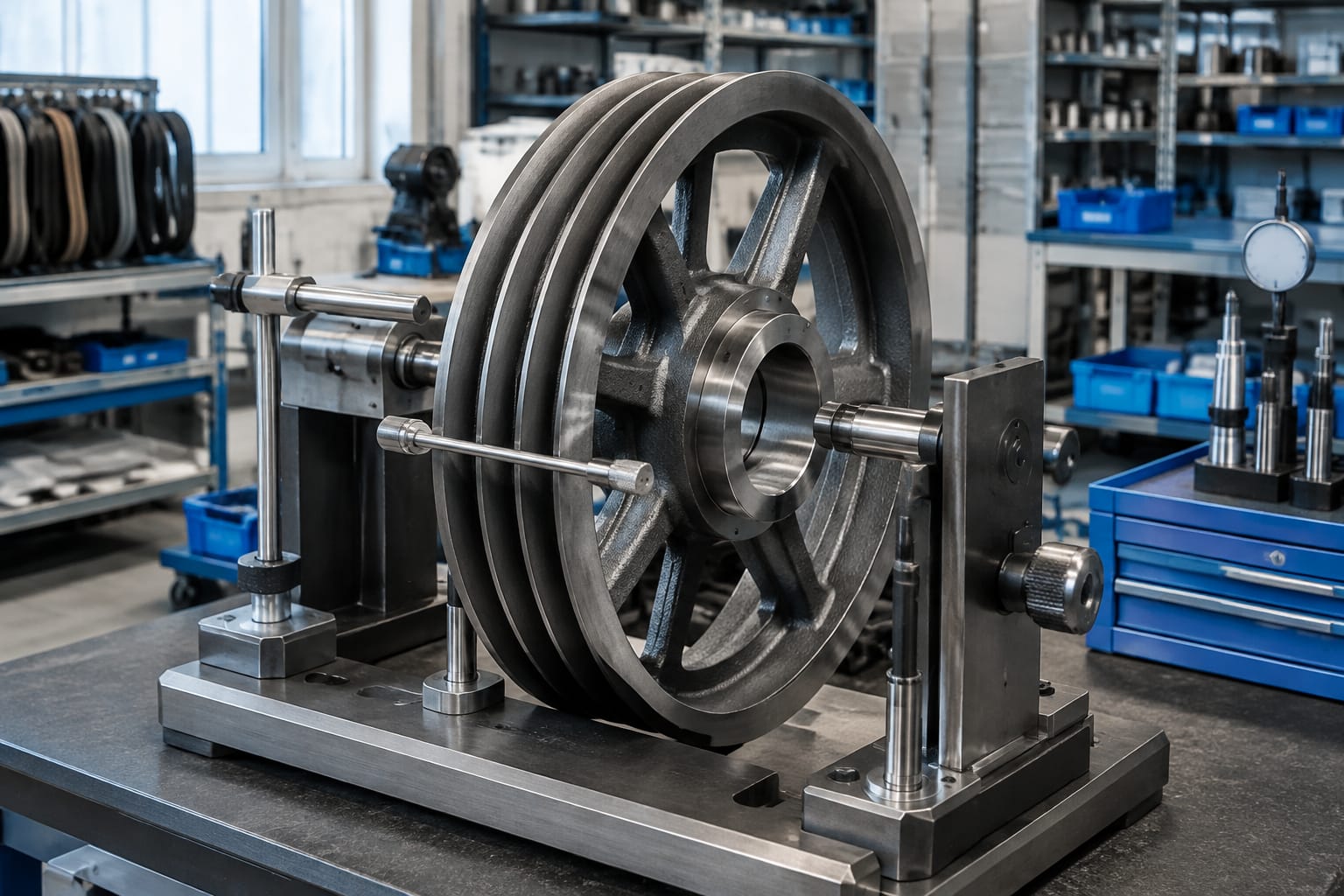

قياس القطر والأخاديد وواجهة العمود

لا تطلب بكرة بديلة من صورة أو وصف مثل “بكرة 550 مم” فقط. القطر واحد من عدة قياسات حاسمة، وقد توجد بكرات متقاربة القطر لكنها مختلفة في عدد الأخاديد أو عرض الوجه أو واجهة التثبيت.

جهز، قدر الإمكان، رسماً أو صوراً واضحة من الأمام والجانب ومنطقة العمود، مع القياسات الآتية. استخدم أدوات معايرة مناسبة؛ فالقياس التقريبي بشريط قياس قد لا يكفي للمقاسات الحرجة.

بيانات البكرة الأساسية

• القطر الخارجي: يقاس عند أكبر قطر للبكرة، مع توثيق وحدة القياس.
• قطر الجر الفعال: إذا كان متاحاً في الرسم أو وثائق الآلة، فهو مهم لحسابات النظام ولا يساوي بالضرورة القطر الخارجي.
• عرض وجه البكرة: عرض منطقة الأخاديد الكاملة، وليس عرض الجسم أو الغطاء.
• عدد الأخاديد أو المسارات: مع توضيح ما إذا كان هناك مسار غير مستخدم أو مختلف.
• تباعد الأخاديد: المسافة بين مراكزها، عند الحاجة.
• شكل الأخدود وأبعاده: العرض والعمق والزوايا ونصف القطر أو القطر الملائم للحبل.
• مادة البكرة أو معالجتها السطحية: عندما تكون معروفة من الوثائق الأصلية.

بيانات واجهة العمود والتركيب

• قطر فتحة التجويف الداخلية.
• طول التجويف أو عرض منطقة التلامس مع العمود.
• نوع المفتاح ومقاسه وموضعه، إن وجد.
• وجود جلبة، أو محور مخروطي، أو حلقة تثبيت، أو طريقة تركيب خاصة.
• مواضع فتحات البراغي، وأقطارها، ودائرة توزيعها، واتجاه التجميع.
• المسافة المرجعية من وجه البكرة إلى نقطة التثبيت أو إلى مركز الآلة.

ينبغي التمييز بين القطر الخارجي للبكرة وقطر فتحة العمود. الخلط بينهما من أكثر أخطاء التوريد شيوعاً. كذلك، لا تفترض أن مفتاح العمود وحده يكفي لتحديد التوافق؛ فهناك اختلافات في عمق المجرى وطوله وموقعه.

قائمة معلومات مفيدة مع طلب الشراء

كلما كانت البيانات أوضح، انخفضت احتمالية طلب قطعة غير مطابقة. أرفق:

1. الشركة المصنّعة لآلة الجر والطراز والرقم التسلسلي عند توفره.
2. رقم قطعة البكرة القديمة أو رقم الرسم.
3. نوع الحبال أو السيور وأبعادها وعددها.
4. نظام التعليق ونسبة الحبال أو السيور إن كانت موثقة.
5. جميع القياسات السابقة وصوراً للقطعة في موقعها.
6. سبب الاستبدال والعيوب الملاحظة.
7. أي تعديلات سابقة على آلة الجر أو نظام التعليق.

للتطبيقات التي تعتمد الحبال الفولاذية، قد تكون بكرة جر للحبال الفولاذية ذات صلة عند مطابقة بياناتها الفنية مع بيانات الآلة، وليست بديلاً عاماً لكل بكرة بالمقاس نفسه.

تحقق من توافق آلة الجر ونظام التعليق

التوافق ليس سؤالاً عن إمكانية تركيب البكرة على العمود فقط. البكرة الصحيحة يجب أن تتوافق ميكانيكياً ووظيفياً مع آلة الجر ونظام التعليق ومسار الحركة.

ابدأ بالتحقق من النقاط التالية:

• هل رقم طراز آلة الجر يطابق مرجع البكرة المقترحة؟
• هل نوع التعليق حبال فولاذية أم سيور فولاذية؟
• هل عدد الحبال أو السيور ومسافاتها وترتيبها متطابق؟
• هل قطر الحبل أو أبعاد السير ضمن ما صممت له الأخاديد؟
• هل اتجاه التركيب وموقع المفتاح وواجهة العمود صحيحان؟
• هل عرض البكرة وموضعها يحافظان على اصطفاف عناصر التعليق؟
• هل قطر البكرة الفعال مناسب لحسابات الجر والسرعة ونظام التحكم القائم؟
• هل هناك أجزاء مرافقة، مثل مسمار خاص أو جلبة أو غطاء، يجب استبدالها أو فحصها؟

لا يُنصح بتعديل الأخاديد ميدانياً لتناسب حبالاً أو سيوراً مختلفة، ولا بزيادة عرضها أو تعميقها من دون اعتماد هندسي من الجهة المصنعة. فقد يجعل ذلك البكرة قابلة للتركيب ميكانيكياً، لكنه لا يثبت أن أداء الجر أو عمر عناصر التعليق سيبقيان ضمن التصميم.

في أنظمة السيور، تساعد مراجعة قطع جر السيور الفولاذية للمصاعد على تحديد فئة المنتج، لكن اسم العلامة التجارية أو شكل السير لا يثبتان التوافق. طابق دائماً رقم النظام والمقاس والواجهة مع بيانات المصعد الفعلية.

تخطيط الاستبدال والمناولة

استبدال بكرة الجر عمل ميكانيكي مؤثر في منظومة التعليق، ويجب تخطيطه بواسطة فنيين مؤهلين وفق إجراءات المصعد وتعليمات المصنع. يشمل التخطيط الجيد معرفة تسلسل فك عناصر التعليق، وتأمين الكابينة والثقل الموازن، ووسيلة رفع البكرة، وفحص الأجزاء التي لا يسهل الوصول إليها بعد إعادة التجميع.

قبل بدء العمل

• راجع مخطط الآلة وبيانات البكرة ووسيلة التثبيت.
• تأكد من عزل الطاقة ومنع الحركة غير المقصودة للمصعد.
• حدد وزن البكرة ووسيلة الرفع الملائمة ونقاط الرفع الآمنة.
• جهز أدوات قياس الشد والاصطفاف المطلوبة.
• افحص العمود والمفتاح وفتحة التجويف قبل التركيب.
• وثق ترتيب الحبال أو السيور ومساراتها قبل الفك.
• لا تخلط بين الحبال أو السيور إذا كان النظام يتطلب الحفاظ على ترتيب محدد.

يجب حفظ البكرة البديلة في بيئة جافة ونظيفة، مع حماية الأخاديد وواجهة العمود من الصدمات والتلوث. لا تضعها على حواف الأخاديد، ولا تستخدم أدوات قد تخدش مسارات التلامس. الضرر البسيط في الأخدود قبل التركيب قد يتحول إلى نقطة تآكل مستمرة أثناء التشغيل.

أخطاء يجب تجنبها

• استخدام بكرة مستعملة مجهولة التاريخ من دون فحص وقياس شاملين.
• تركيب بكرة جديدة على عمود متآكل أو مفتاح متضرر.
• استخدام براغي أو وسائل تثبيت غير مطابقة لمواصفة الآلة.
• تنظيف الأخاديد بمادة تترك طبقة زلقة.
• تجاهل اختلاف شد الحبال أو السيور بعد التركيب.
• تشغيل المصعد مباشرة تحت حمل تشغيلي كامل من دون فحص حركة تجريبي منضبط.

توفر Kelevator قطع غيار مصاعد متعددة العلامات التجارية لفرق الاستيراد والموزعين ومقاولي الصيانة ومشتري المعدات الأصلية. عند طلب بكرة، يظل تقديم بيانات آلة الجر ونظام التعليق والقياسات الفعلية ضرورياً لتقييم التوافق التجاري والفني بدقة.

الفحص بعد التركيب

لا ينتهي العمل عند تثبيت البكرة. مرحلة الفحص بعد التركيب هي التي تكشف أخطاء الاصطفاف أو الشد أو المسار قبل أن تؤدي إلى تلف متسارع.

نفذ فحصاً منظماً وفق تعليمات المصعد وإجراءات موقع العمل، ويتضمن عادةً ما يأتي:

1. تأكد من تثبيت البكرة وواجهة العمود ووسائل القفل بالطريقة المحددة.
2. افحص دوران البكرة يدوياً أو ضمن الإجراء المسموح قبل التشغيل، وتحقق من عدم وجود احتكاك غير طبيعي.
3. راقب تموضع كل حبل أو سير داخل الأخدود، وتأكد من عدم ملامسة الحواف الجانبية.
4. تحقق من اصطفاف البكرة مع البكرات المقابلة ومسار عناصر التعليق.
5. افحص شد الحبال أو السيور وتساويه باستخدام الطريقة المعتمدة للنظام.
6. شغل المصعد في وضع فحص، وراقب الضوضاء والاهتزاز وسلاسة الانطلاق والتوقف.
7. افحص البكرة والحبال أو السيور بعد عدد مناسب من دورات الاختبار بحثاً عن آثار احتكاك أو انتقال مواد أو حركة جانبية.
8. وثق رقم القطعة والقياسات وسبب الاستبدال ونتائج الفحص لتسهيل الصيانة اللاحقة.

لا تفسر تحسن حركة المصعد بعد الاستبدال على أنه دليل كافٍ على اكتمال العمل. قد يظهر عدم تساوي الشد أو عدم الاصطفاف بعد تشغيل أولي، لذلك يلزم فحص المتابعة حسب برنامج الصيانة وتعليمات الشركة المصنعة.

أسئلة شائعة

هل يمكن تغيير بكرة الجر فقط من دون تغيير الحبال أو السيور؟

نعم في بعض الحالات، لكن القرار يعتمد على نتيجة فحص عناصر التعليق. إذا كانت الحبال أو السيور متضررة أو ملوثة أو متآكلة أو غير متساوية الشد، فقد لا يحل تغيير البكرة وحده المشكلة. يجب تقييم المنظومة كاملة.

هل يكفي قطر البكرة لاختيار البديل؟

لا. يلزم أيضاً مطابقة عدد الأخاديد وشكلها وعرض وجه البكرة وفتحة العمود والمفتاح ومواضع التثبيت ونوع الحبال أو السيور وطراز آلة الجر. القطر المتشابه لا يضمن أداءً أو تركيباً صحيحاً.

ما سبب تآكل أخدود واحد أكثر من غيره؟

قد ينتج ذلك عن عدم تساوي شد الحبال، أو عدم اصطفاف مسار التعليق، أو تلوث موضعي، أو اختلاف في حالة أحد الحبال أو السيور، أو تآكل سابق غير متجانس. ينبغي فحص السبب قبل تركيب البكرة الجديدة كي لا يتكرر التلف.

هل يمكن إصلاح أخاديد البكرة بدلاً من استبدالها؟

قد تسمح بعض التصاميم بإعادة تشغيل محدودة وفق تعليمات المصنع، لكن ذلك ليس قراراً عاماً. إعادة التشغيل تغير هندسة الأخدود وقد تؤثر في الجر والقطر الفعال. لا تعتمدها ما لم تكن الحدود والإجراءات معتمدة لطراز آلة الجر ونظام التعليق.

ابدأ بطراز آلة الجر ونوع الحبال أو السيور، ثم اجمع قياسات البكرة وواجهة العمود وصور حالة الأخاديد. هذه البيانات تحول طلب بكرة الجر من تخمين يعتمد على الشكل إلى قرار توريد يمكن التحقق من توافقه قبل التركيب.
