دليل قطع غيار مصاعد الشحن: الأبواب والأقفال والتحكم

قطع غيار مصاعد الشحن ليست نسخة أكبر من مكونات مصعد الركاب العادي. فالأبواب والأقفال والمرشدات ودوائر التحكم تعمل تحت صدمات متكررة، وأحمال متحركة، وتوقفات أطول أثناء التحميل والتفريغ. لذلك يبدأ الاختيار الصحيح بتحديد وظيفة القطعة ومطابقتها الفعلية، لا بمجرد تشابه شكلها أو مقاسها الظاهري.

عند طلب قطع غيار مصاعد الشحن، اجمع بيانات الباب أو القفل أو لوحة التحكم المركبة، وحدد موضع القطعة وطرازها وطريقة توصيلها وأبعادها. هذا يقلل احتمال تركيب قطعة غير متوافقة قد تؤثر في إغلاق الباب أو دائرة الأمان أو استمرارية تشغيل المصعد.

كيف تغيّر طبيعة تشغيل مصعد الشحن اختيار القطع

يُنقل في مصعد الشحن عادةً بضائع على عربات، طبالي، صناديق، أو معدات يدوية. وتؤدي هذه العمليات إلى احتكاك وصدمات جانبية على الأبواب، فضلاً عن تكرار الفتح والإغلاق مع بقاء الباب مفتوحاً فترة أطول من المعتاد. كما أن الحمولة المتحركة قد تلامس عتبة الباب أو تضغط على الضلفة قبل اكتمال الإغلاق.

لهذا لا يكفي تحديد القطعة حسب قدرة الرفع الاسمية للمصعد. ينبغي تقييم ظروف الاستخدام الفعلية، ومنها:

• نوع البضائع ووجود عربات أو معدات تحميل.
• عرض وارتفاع فتحة الباب، ونوع الحركة: جانبية، مركزية، أو رأسية بحسب التصميم.
• كثافة الاستخدام اليومية وفترات التحميل الطويلة.
• موضع الباب، سواء كان باب بئر في طابق خدمة أو باب الكابينة.
• وجود غبار أو رطوبة أو حرارة مرتفعة في منطقة التحميل.
• النظام الكهربائي ولوحة التحكم وإصدارها.
• تاريخ الأعطال، مثل عدم تعشيق القفل أو ارتداد الباب أو تلف بكرات الحركة.

القطعة الأعلى تحملاً ليست دائماً الحل الصحيح. قد لا تتوافق قطعة ذات جسم أقوى أو ذراع مختلف مع موضع التثبيت أو تسلسل عمل دائرة الأمان. الأولوية هي لمطابقة التصميم والوظيفة والقيم الكهربائية، ثم اختيار المادة أو النسخة الأنسب لبيئة التشغيل.

ألواح أبواب الشحن ومسارات الحركة

لوح الباب هو أول جزء يتعرض للضربات الناتجة من عربات النقل والتحميل غير المحاذي. أما المسار العلوي والسفلي، بحسب تكوين الباب، فيحافظ على حركة الضلفة ضمن مسارها. أي انبعاج أو انحراف في اللوح أو المسار قد يتحول سريعاً إلى حمل زائد على البكرات والقفل.

ما الذي يجب فحصه في لوح الباب؟

عند استبدال لوح أو ضلفة باب، لا تعتمد على العرض والارتفاع فقط. سجّل ما يلي:

• أبعاد الضلفة الصافية وسماكة اللوح.
• اتجاه الفتح ومكان وقوف الضلفة عند الفتح.
• مواقع الثقوب، الحوامل، المشغلات، والفتحات الخاصة بالقفل.
• موضع الحافة المتداخلة بين الضلفتين إن وجدت.
• طريقة تثبيت المقبض أو لوحة الحماية أو الحواف الواقية.
• حالة الإطار والعتبة، لأن اللوح الجديد لن يعالج مشكلة اعوجاج الإطار.

قد يكون الضرر سطحياً في بعض الحالات، مثل خدوش في طبقة الحماية، بينما يستدعي انبعاج حافة القفل أو التواء الضلفة معالجة أعمق. إذا لم تستقر الضلفة في موضع الإغلاق الصحيح، فقد يصبح القفل تحت إجهاد أو يفشل التلامس الكهربائي حتى لو كانت مجموعة القفل سليمة.

المسارات والعتبات ليست عناصر ثانوية

تتجمع الأتربة ومخلفات التغليف والحصى الصغير في العتبة أو مسارات الأبواب، وخصوصاً في مناطق التحميل. هذا التراكم يغيّر مسار الحركة تدريجياً ويؤدي إلى اهتزاز الباب أو تآكل البكرات.

افحص استقامة المسار، وثبات نقاط التثبيت، وعدم وجود حواف بارزة أو تآكل موضعي. لا تعالج مشكلة الانحراف بزيادة الشحم أو بتعديل القفل وحده؛ عالج مصدر الاحتكاك أولاً، ثم أعد ضبط الباب والقفل.

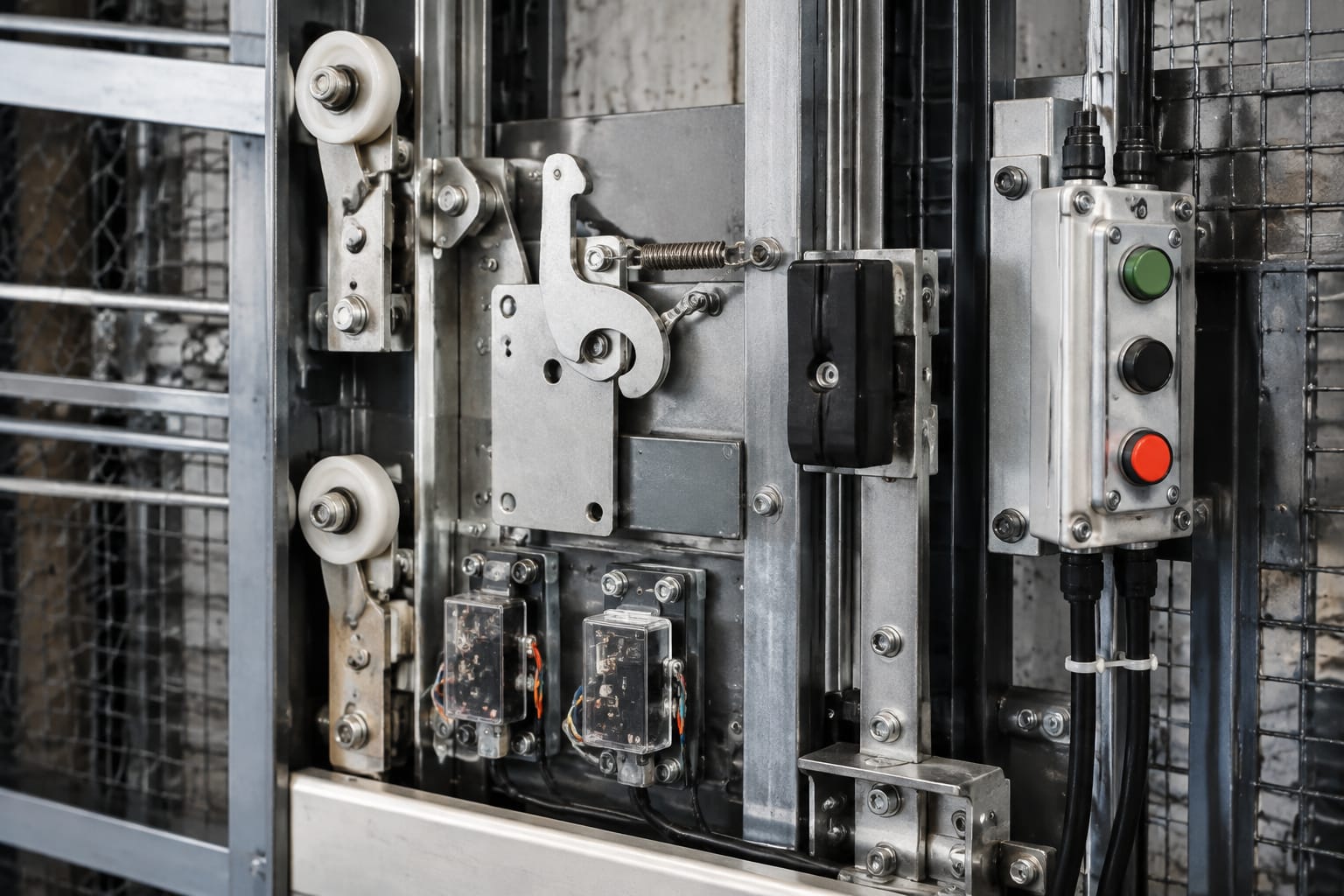

أقفال الأبواب والخطافات ونقاط التلامس

قفل باب البئر جزء سلامة ووظيفة في آن واحد. وظيفته الميكانيكية تثبيت الباب في موضعه، بينما تؤكد نقطة التلامس الكهربائية حالة التعشيق لدائرة الأمان. لذلك يجب النظر إلى القفل والخطاف ونقطة التلامس كمجموعة مترابطة، لا كأجزاء مستقلة دائماً.

يظهر خلل القفل غالباً على شكل توقف متقطع للمصعد، أو عدم استجابة بعد إغلاق الباب، أو حاجة المشغل إلى دفع الضلفة كي يبدأ المصعد. هذه الأعراض لا تثبت وحدها أن القفل تالف؛ فقد يكون السبب عدم محاذاة الباب أو رخاوة الحامل أو تآكل بكرة التوجيه.

مطابقة القفل قبل الاستبدال

ينبغي تأكيد العناصر التالية قبل شراء قفل بديل:

عند الحاجة إلى مكوّن لتلامس باب بئر أو قفله، يمكن مراجعة [قطع قفل وتلامس باب مصعد الشحن](/products/freight-elevator-door-lock-contact-switch-lift-parts-elevator-accessories/) مع مطابقة بيانات القطعة الأصلية قبل اعتماد البديل.

الفرق بين الخطاف ونقطة التلامس

الخطاف أو اللسان يعالج جانب التعشيق الميكانيكي، بينما تراقب نقطة التلامس الحالة الكهربائية. قد يبدو الخطاف سليماً، لكن يؤدي تآكل أو اتساخ التلامس إلى انقطاع متقطع. وبالمقابل، لا تصح معالجة خطاف متآكل بتغيير نقطة التلامس فقط.

تحتاج أقفال أبواب المصاعد إلى ضبط دقيق بعد التركيب. يجب أن يكتمل التعشيق عند الإغلاق الطبيعي للباب، وألا يعتمد النظام على الضغط القسري على الضلفة. لا يجوز تجاوز دائرة القفل أو تثبيت نقطة التلامس في وضع مغلق لتجاوز عطل، لأن ذلك يلغي وظيفة أمان أساسية.

للتطبيقات التي تستخدم خطاف قفل باب البئر، يفيد فحص [ملحقات خطاف قفل باب المصعد](/products/hall-door-lock-hook-lift-accessories-elevator-spare-parts/) من حيث الشكل ونمط التثبيت، مع التحقق النهائي من توافقها مع النظام المركب.

البكرات والمرشدات ومكونات الإغلاق

تؤثر البكرات والمرشدات وأجهزة الإغلاق مباشرة في سلاسة الباب وقدرته على الوصول إلى وضع القفل. وهي أجزاء صغيرة نسبياً، لكنها معرضة لأحمال جانبية عندما تدخل العربة إلى الكابينة بزاوية أو عند اصطدام الحمولة بالضلفة.

تشمل مؤشرات الاستبدال أو الفحص العاجل:

• صوت احتكاك أو طرق أثناء فتح الباب وإغلاقه.
• اهتزاز واضح في الضلفة أو خروجها عن المحاذاة.
• تآكل غير متساوٍ على سطح البكرة.
• حركة ثقيلة تتطلب دفعاً يدوياً غير طبيعي.
• تأخر الإغلاق أو ارتداد الباب قبل التعشيق.
• تكرار فقدان ضبط القفل بعد فترة قصيرة من تعديله.

ما الذي يحدد توافق البكرات والمرشدات؟

تحقق من قطر البكرة وعرض مجرى الحركة، ونوع المحمل، وقطر محور التثبيت، وموقع الحامل. كما يجب فحص المسار الذي تعمل عليه البكرة؛ استبدال البكرة مع ترك مسار مشوه قد يعيد العطل خلال وقت قصير.

تتضمن مكونات الإغلاق النوابض أو أذرع السحب أو الوصلات أو أجهزة الكبح، حسب نوع الباب. لا ينبغي رفع قوة النابض عشوائياً لمعالجة بطء الإغلاق، لأن السبب قد يكون احتكاكاً في المسار أو عدم توازن في الضلفة. القوة الزائدة قد تؤدي إلى إغلاق عنيف وإجهاد القفل والحواف.

وحدات التحكم والأزرار ومفاتيح النهاية

تشمل قطع التحكم في مصاعد الشحن أزرار النداء والتشغيل، مفاتيح الاختيار، مؤشرات الحالة، المرحلات، موصلات الأسلاك، مفاتيح النهاية، ومكونات لوحة التحكم ذات الصلة بوظيفة الباب أو حركة المصعد. تختلف هذه الأجزاء كثيراً بين الأنظمة، لذلك تكون المطابقة الكهربائية والمنطق التشغيلي أهم من الشكل الخارجي.

الأزرار والمفاتيح

لا يكفي أن يتناسب الزر البديل مع فتحة اللوحة. راجع نوع التلامس، لحظي أو ثابت، ووظيفة الزر، والجهد المقنن، وعدد نقاط التوصيل، وطريقة تثبيته. كما أن درجة الحماية المطلوبة تعتمد على موقع اللوحة وبيئة استخدامها.

إذا كان العطل في زر معين، افحص أولاً التوصيلات والكونتاكتات والموصلات الخلفية. قد تكون المشكلة في سلك مفكوك أو طرف مؤكسد بدلاً من جسم الزر نفسه.

مفاتيح النهاية والحساسات

تحدد مفاتيح النهاية مواضع حركة محددة، وقد تستخدم ضمن آليات الأبواب أو تجهيزات المصعد الأخرى وفق تصميم النظام. استخدام مفتاح يبدو مشابهاً لكن بذراع أو ترتيب تلامس مختلف قد يغيّر نقطة التفعيل أو منطق الإشارة.

قبل الاستبدال، وثّق:

• رقم الجزء والبيانات الملصقة على المفتاح الأصلي.
• نوع المشغل: ذراع، بكرة، كباس، أو شكل آخر.
• ترتيب نقاط التلامس ووظيفتها.
• اتجاه التفعيل وموقعه الميكانيكي.
• طول الكابل أو نوع الطرفية إن كانت جزءاً من التجميعة.
• إعدادات لوحة التحكم المرتبطة به، عندما تكون ذات صلة.

لا تغيّر الضبط أو موضع التفعيل من دون الرجوع إلى مخطط النظام وتعليمات الصيانة الخاصة بالمصعد. في دوائر الأمان، أي تغيير غير مدروس قد يسبب توقفاً متكرراً أو يعطل طبقة حماية مطلوبة.

التآكل الناتج من عمليات التحميل والتفريغ

التلف في مصعد الشحن غالباً تراكمي. ضربة صغيرة على عتبة الباب أو دفع متكرر للضلفة لا يسبب بالضرورة تعطلًا فورياً، لكنه يغيّر المحاذاة ويزيد احتكاك البكرات ويحمّل القفل فوق وضعه الطبيعي.

أكثر أنماط التآكل شيوعاً هي:

• انبعاجات في ألواح الباب وحواف الإغلاق.
• تراكم أتربة ومواد تغليف في المسارات والعتبات.
• ارتخاء البراغي والحوامل بفعل الاهتزاز.
• تآكل الأسطح المتحركة في الخطافات أو الأقفال.
• تشقق غلاف الأسلاك أو تضررها قرب الأجزاء المتحركة.
• أكسدة نقاط التلامس في البيئات الرطبة أو المتربة.
• تآكل البكرات بسبب العمل على مسار غير مستوٍ.

في مرافق التحميل التي تتعرض للغبار أو الحرارة، لا تقتصر الصيانة على التنظيف الدوري. يجب فحص سلامة العوازل ومواضع التوصيل وحالة الأجزاء البلاستيكية أو المطاطية، لأن ظروف الموقع قد تسرع تقادمها. ويظل اختيار مادة أو درجة حماية محددة قراراً يعتمد على مواصفات النظام الأصلي وبيئة التركيب الفعلية.

البيانات المطلوبة لطلب قطعة بديلة

أفضل طلب لقطعة غيار مصعد شحن هو الطلب الذي يتيح للمورد أو فريق الصيانة التحقق من المطابقة دون تخمين. صورة عامة للباب أو اسم الشركة المصنعة وحده لا يكفيان غالباً، خصوصاً في الأقفال والتلامسات ومفاتيح النهاية.

جهّز هذه المعلومات قبل الطلب:

1. نوع المصعد واستخدامه، ومكان القطعة: باب بئر، باب كابينة، لوحة طابق، أو لوحة تحكم.
2. اسم الشركة المصنعة ورقم الطراز أو الرقم التسلسلي للمصعد، إن كان متاحاً.
3. رقم القطعة المطبوع، ورقم التجميعة أو رقم الرسم إن وجد.
4. صور واضحة للقطعة من الأمام والخلف والجانب، مع موصلات الأسلاك وفتحات التثبيت.
5. القياسات الأساسية، بما فيها أبعاد الجسم، المسافات بين الثقوب، واتجاه التركيب.
6. بيانات الكهرباء الظاهرة على الملصق: الجهد، التيار، نوع التلامس، أو أي ترميز فني.
7. وصف العطل والسلوك الذي يسبقه، مثل توقف عند طابق محدد أو فشل تعشيق باب معين.
8. صور للقطعة المقابلة أو موضع التركيب، لأن التوافق قد يعتمد على الخطاف أو الحامل أو المسار.

بالنسبة للأقفال التي تعمل بأسطوانة أو تحرير بمفتاح مثلث، راجع [أسطوانة قفل باب البئر المثلثة](/products/hall-door-triangular-lock-cylinder-lift-accessories-elevator-spare-parts/) وفق شكل التجميعة المركبة وأبعادها، وليس وفق مظهر الأسطوانة فقط.

شركة Kelevator تورّد قطع غيار مصاعد متعددة العلامات لجهات الاستيراد والتوزيع ومقاولي الصيانة ومشتري المعدات الأصلية. في الطلبات التجارية، يساعد تقديم قائمة قطع منظمة وصور وترقيم داخلي للموقع على تقليل أخطاء المطابقة، خاصة عند شراء كميات للصيانة المخططة.

تخطيط الفحص والصيانة

يجب أن يركز برنامج الصيانة على الأجزاء التي تتحمل الحركة والصدمة، لا على استبدال مكونات سليمة وفق جدول جامد فقط. يعتمد التكرار المناسب للفحص على كثافة التشغيل وبيئة الموقع وتعليمات الشركة المصنعة ومتطلبات الجهة المسؤولة عن الصيانة.

قائمة فحص عملية للأبواب والأقفال

يمكن لفني الصيانة المؤهل تضمين النقاط الآتية في الفحص الدوري:

• ملاحظة حركة الباب كاملة دون اهتزاز أو احتكاك غير طبيعي.
• تنظيف المسارات والعتبات من العوائق قبل إجراء أي ضبط.
• فحص شد المثبتات وحالة الحوامل دون تعديل غير مصرح به.
• التحقق من استقامة الضلفة وموضعها عند الإغلاق.
• فحص حالة البكرات والمرشدات والأسطح المتحركة.
• اختبار تعشيق القفل ونقاط تلامسه وفق إجراءات الصيانة المعتمدة.
• فحص الأسلاك والأطراف القريبة من حركة الباب.
• توثيق القطع المستبدلة وسبب الاستبدال وتاريخ التركيب.
• إعادة اختبار التشغيل ووظائف الأمان بعد أي عمل على القفل أو دائرة الباب.

التوثيق مهم بقدر الإصلاح نفسه. عندما يسجل الفريق موضع العطل ونوع التآكل ورقم القطعة، يصبح من الأسهل تحديد ما إذا كانت المشكلة ناتجة من قطعة مستهلكة أو من أسلوب تحميل أو من خلل في المحاذاة يحتاج إلى معالجة.

أخطاء ينبغي تجنبها

من الأخطاء المتكررة استبدال القفل قبل فحص محاذاة الباب، أو طلب بكرة بحسب قطرها فقط، أو تركيب زر متشابه من دون تدقيق ترتيب التلامسات. ومن الأخطاء الأكثر خطورة تجاوز دائرة أمان الباب مؤقتاً ثم تركها دون إعادة الوضع الصحيح.

كما لا ينبغي استخدام التعديلات الميدانية على فتحات التثبيت أو أذرع القفل كحل افتراضي. قد تجعل القطعة قابلة للتركيب ظاهرياً، لكنها قد تؤثر في خلوص الحركة أو عمق التعشيق أو قابلية الصيانة اللاحقة.

أسئلة شائعة

هل يمكن استبدال قفل باب الشحن بقفل مشابه في الشكل؟

ليس بالضرورة. يجب تطابق موضع التثبيت، اتجاه الخطاف، آلية التعشيق، طريقة التحرير، وعدد ونوع نقاط التلامس. التشابه الخارجي لا يؤكد التوافق الميكانيكي أو الكهربائي.

هل يدل توقف المصعد بعد إغلاق الباب على تلف القفل؟

قد يكون القفل أو نقطة التلامس سبباً، لكن ينبغي أيضاً فحص محاذاة الضلفة، نظافة المسار، الحوامل، التوصيلات، وأي مكونات أخرى ضمن دائرة أمان الباب.

متى يجب تغيير البكرات بدلاً من ضبط الباب؟

إذا ظهر تآكل أو تشقق أو خشونة في دوران البكرة أو لعب زائد في المحمل، فالاستبدال يكون مناسباً عادةً. أما إذا كانت البكرات سليمة، فقد يكون السبب في المسار أو المحاذاة أو الحامل.

ما أهم معلومة عند طلب قطع تحكم كهربائية؟

رقم الجزء وبياناته الكهربائية وترتيب نقاط التلامس أهم من المقاس الخارجي. أرفق كذلك صورة التوصيل وموضع القطعة في النظام لتسهيل التحقق.

الخطوة العملية التالية هي إعداد سجل للقطعة المطلوبة يضم الرقم والصور والقياسات ووصف العطل، ثم مطابقة القفل أو الباب أو مكوّن التحكم مع التجميعة الأصلية قبل الشراء أو التركيب.
