دليل شراء قطع KONE وSigma للمصاعد دون أخطاء توافق

الطريقة الصحيحة لشراء قطع KONE Sigma ليست البحث بالاسم التجاري أو بصورة اللوحة فقط. ابدأ بتحديد هوية المصعد ووظيفته، ثم طابق رقم القطعة الكامل، الإصدار، الجهد، نوع الموصلات وطريقة الاتصال. قد تتشابه لوحات التحكم أو القيادة ظاهريا، لكن اختلافا بسيطا في المراجعة أو البرمجة أو البروتوكول قد يمنع المصعد من العمل أو يسبب أعطال اتصال متقطعة.

بالنسبة لشركات الصيانة والمستوردين في السعودية، أفضل طلب شراء هو الذي يتضمن صورا واضحة للملصق الأمامي والخلفي، رقم اللوحة، بيانات خزانة التحكم، ووصف العطل. هذه المعلومات تقلل التوقف الناتج عن توريد قطعة غير مطابقة وتساعد فريق المشتريات على تقييم البدائل المتاحة بدقة.

KONE وSigma عائلتان مختلفتان من المنتجات

لا ينبغي التعامل مع KONE وSigma على أنهما اسمان قابلان للتبادل عند طلب قطع الغيار. في أعمال الصيانة، تكون المطابقة مرتبطة بمنصة المصعد الفعلية، وخزانة التحكم، واللوحة المركبة، وليس بالعلامة التي يذكرها العميل أو الاسم المتداول في الموقع.

قد تحتوي اللوحة على تسمية تجارية أو رقم يبدأ برمز معين، بينما تكون وظيفتها مرتبطة بوحدة تحكم أو محرك باب أو نظام اتصال محدد. كذلك قد يستخدم المبنى مصاعد من مراحل تركيب مختلفة، وقد تضم المجموعة نفسها طرازات وخزائن تحكم غير متطابقة رغم تشابه الكبائن أو لوحات النداء.

القاعدة العملية هي:

• لا تفترض أن لوحة تحمل وظيفة مماثلة تصلح بديلا مباشرا للوحة من عائلة أخرى.
• لا تعتمد على تشابه شكل الغلاف، مواقع البراغي، أو عدد الموصلات.
• لا تخلط بين كون القطعة جزءا من مصعد KONE وبين كونها متوافقة مع كل مصاعد KONE.
• اعتبر رقم القطعة والإصدار وبيئة التركيب شروط مطابقة أساسية.

هذا مهم بصورة خاصة في قطع التحكم والاتصال والقيادة؛ إذ قد تكون القطعة المتشابهة ميكانيكيا غير قادرة على التواصل مع بقية النظام.

حدد هوية المصعد قبل تحديد المكوّن

قبل البحث عن لوحة أو حساس أو وحدة قيادة، اجمع بيانات المصعد نفسه. طلب مثل "لوحة Sigma للمصعد" واسع جدا ولا يكفي لاتخاذ قرار توريد. كل معلومة إضافية تضيق نطاق المطابقة وتقلل احتمال الخطأ.

البيانات التي ينبغي جمعها من الموقع

اطلب من الفني أو فريق الموقع توفير ما يأتي:

1. صورة لوحة بيانات المصعد أو خزانة التحكم، إن وجدت.
2. اسم الطراز أو عائلة وحدة التحكم كما هو مكتوب فعليا.
3. رقم اللوحة المطلوب استبدالها، مع جميع الأحرف والشرطات واللاحقات.
4. صور للوحة من الجهتين، تشمل الملصقات والموصلات ومواقعها.
5. صورة لكابلات الموصلات قبل الفك، ويفضل ترقيمها ميدانيا.
6. وصف دقيق للعطل ورسائل الخطأ أو مؤشرات LED الظاهرة.
7. الوظيفة المطلوبة: تحكم رئيسي، اتصال عربة، طاقة، قيادة، باب، أو واجهة.
8. الجهد والتردد المقروءان من الملصق، لا الجهد المفترض للمبنى.
9. أي ملصق إصدار أو تاريخ تصنيع أو رقم مراجعة مثل Rev أو Version.
10. ما إذا كانت اللوحة أصلية أو سبق استبدالها أو إصلاحها.

عند وجود أكثر من مصعد في الموقع، اربط الصور والبيانات برقم مصعد أو موقع خزانة محدد. الخلط بين صور مصعدين متجاورين خطأ شائع، خصوصا عند تنفيذ صيانة عدة وحدات في اليوم نفسه.

لا تجعل العطل دليلا وحيدا على القطعة المطلوبة

رسالة فقد الاتصال، مثلا، لا تعني بالضرورة أن لوحة الاتصال تالفة. قد يكون السبب في الكابل، أو تغذية اللوحة، أو موصل غير محكم، أو وحدة أخرى على الشبكة. وبالمثل، توقف المحرك لا يثبت تلقائيا تلف لوحة القيادة.

يفيد وصف العطل في تقييم الطلب، لكنه لا يستبدل التحقق الفني. قبل شراء لوحة إلكترونية، تأكد من الفيوزات، الجهد الواصل، التأريض، حالة الموصلات، وأي تلف ظاهر أو آثار رطوبة أو سخونة. هذا الإجراء يحمي من استبدال لوحة سليمة ثم تعرض القطعة البديلة للعطل نفسه بسبب مشكلة خارجية.

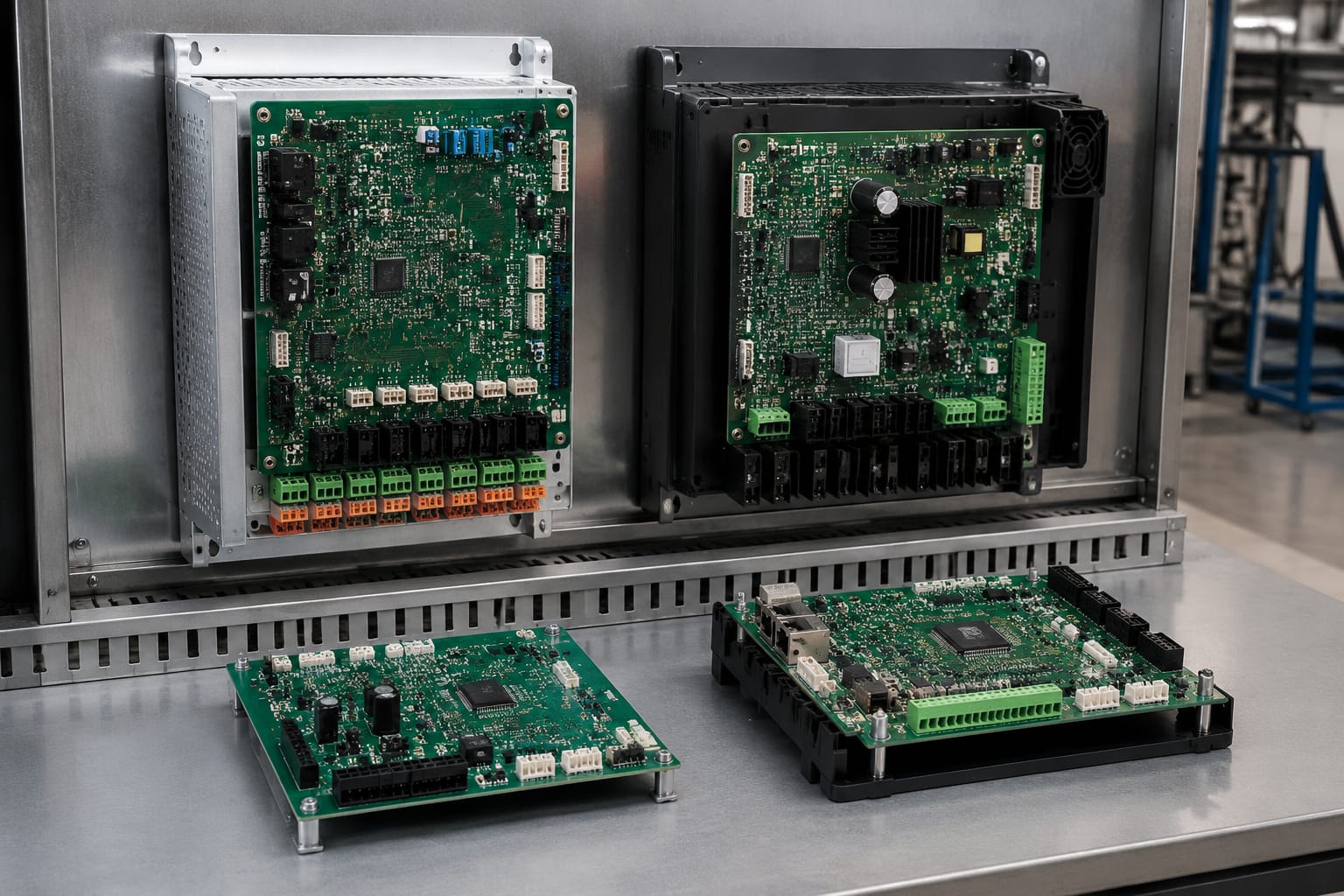

قارن أسماء اللوحات ووظائفها

اسم اللوحة مفيد، لكنه ليس حكما نهائيا على التوافق. أسماء مثل “Power Board” أو “Car Communication Board” تصف وظيفة عامة قد تتكرر في منصات مختلفة، بينما يحدد رقم القطعة والإصدار والسياق الكهربائي مدى إمكان استخدامها في مصعد بعينه.

تتوفر، عند الحاجة إلى مطابقة الفئة الوظيفية أولا، صفحة مخصصة لـلوحات اتصال العربة لقطع Sigma. استخدمها كنقطة بداية لتحديد نوع القطعة، ثم أكمل المطابقة برقم اللوحة والموصلات والإصدار.

افصل بين الوظيفة والبديل المعتمد

قد تؤدي لوحتان وظيفة "التغذية" مثلا، لكن واحدة قد تغذي دوائر تحكم منخفضة الجهد، والأخرى تخدم دائرة ذات أطراف ومخارج مختلفة. كذلك، يمكن أن تتشابه لوحتا اتصال في عدد المقابس، فيما تختلفان في ترتيب الإشارات أو بروتوكول التخاطب.

لذلك اسأل: هل اللوحة المطلوبة تؤدي الوظيفة نفسها فقط، أم أنها مطابقة كهربائيا واتصاليا وميكانيكيا؟ لا يكفي الشرط الأول وحده.

سجل الملصقات والأكواد والإصدارات

الملصق الموجود على القطعة هو أهم مرجع في عملية الشراء. صوّره كما هو ولا تنقل الرقم يدويا فقط؛ فالخلط بين 0 وO، أو 1 وI، أو إغفال لاحقة في نهاية الرقم قد يغير نتيجة البحث بالكامل.

ترتيب أولوية بيانات الملصق

عند إرسال طلب شراء أو بناء ملف داخلي لقطع الغيار، سجل البيانات بهذا الترتيب:

• اسم الشركة أو العلامة الظاهرة على اللوحة.
• رقم الجزء الكامل Part Number.
• رقم المادة أو الكود البديل إن كان مطبوعا.
• رقم المراجعة Rev أو الإصدار Version.
• الرقم التسلسلي، عند الحاجة لتتبع المصدر أو تاريخ الإنتاج.
• وصف الوظيفة المطبوع على اللوحة.
• بيانات الجهد والتيار والتحذيرات الكهربائية.
• أرقام الملصقات الصغيرة على الشرائح أو الموصلات.
• رمز البرنامج أو إصدار البرمجيات، إذا كان ظاهرا.
• تاريخ التصنيع، باعتباره معلومة مساعدة لا معيار توافق منفردا.

لا تحذف الأحرف اللاحقة مثل A, B, -01 أو Rev.2 عند طلب القطعة. أحيانا تدل على مراجعة تصنيع محددة، وأحيانا تكون مرتبطة بتعديل في الدائرة أو الموصل. لا يمكن تعميم معنى واحد لكل لاحقة، لذا يجب تأكيده للحالة المطلوبة.

صور تسرع المطابقة

التصوير الجيد يوفر وقتا أكثر من وصف طويل غير دقيق. التقط صورا مستقيمة وذات إضاءة كافية لـ:

• الملصق الكامل للوحة.
• وجه اللوحة الذي يحمل أسماء الموصلات.
• ظهر اللوحة وأي ملصقات خلفية.
• جميع الموصلات دون تغطية.
• موضع اللوحة داخل الخزانة أو العربة.
• اللوحة المجاورة أو الكابل المتصل عند وجود علاقة وظيفية واضحة.

تجنب تنظيف أو إزالة ملصقات تبدو قديمة قبل توثيقها. حتى الملصق الباهت قد يحتوي على رقم مرجعي حاسم.

افحص الجهد والموصلات والبروتوكولات

تطابق رقم القطعة هو البداية، لكنه لا يلغي فحص المتطلبات الكهربائية والاتصالية. قبل اعتماد أي قطعة KONE Sigma، تحقق من أن البيئة التي ستعمل فيها توافق البيانات الفعلية للقطعة.

الجهد والطاقة

افحص جهد الدخل والخرج المطبوعين، ونوع التيار AC أو DC، وقيم التيار أو القدرة عندما تكون ذات صلة. لا تستنتج هذه القيم من الجهد الشائع في الموقع أو من جهد خزانة التحكم بالكامل؛ فقد تعمل اللوحة الداخلية على جهد مختلف عن التغذية الرئيسة.

من الضروري أيضا التحقق من:

• ترتيب أطراف التغذية والقطبية في دوائر DC.
• نوع الفيوز وقيمته، إذا كانت اللوحة تستخدم فيوزا قابلا للاستبدال.
• متطلبات التأريض ونقاطه.
• حالة مزود الطاقة الذي يغذي اللوحة.
• وجود آثار احتراق، تأكسد، أو ارتفاع حرارة في المقابس.

اللوحة المطابقة اسما قد تتضرر مباشرة إذا استقبلت جهدا أو قطبية غير مناسبة. لهذا يجب أن يتولى التركيب والاختبار فني مؤهل يتبع إجراءات العزل والسلامة المعتمدة في الموقع.

الموصلات والتوصيل

قارن عدد الموصلات، شكلها، اتجاه القفل، عدد الأرجل، وتسميات المنافذ. لا تعتمد على إمكان إدخال القابس في المنفذ فقط. بعض الموصلات المتشابهة جسديا يمكن أن تختلف في توزيع الإشارات أو الغرض من كل طرف.

احتفظ بصورة للكابل قبل فكه، ولا تعدّل الموصل أو تقطع الأسلاك لجعلها تناسب اللوحة ما لم يكن ذلك جزءا من إجراء هندسي موثق ومعتمد للمصعد. التعديل الميداني غير الموثق قد يخلق عطل سلامة أو يصعب تشخيصه لاحقا.

بروتوكولات الاتصال

لوحات الاتصال لا تتوافق لمجرد أن لديها منفذ اتصال أو ألوان أسلاك متشابهة. تحقق من المنصة التي تعمل عليها اللوحة، ونوع ناقل الاتصال، وعدد العقد، وأي متطلبات برمجية أو تهيئة خاصة.

عند عدم وضوح البروتوكول من الملصق، لا تخمّن. اجمع رقم اللوحة وصورا للموصلات ومخطط خزانة التحكم إن توفر، ثم قارنها بالمراجع الفنية الخاصة بالنظام. هذا مهم في لوحات العربة، ووحدات العرض، والواجهات المرتبطة بوحدة التحكم الرئيسة.

توريد لوحات قيادة واتصال Sigma

عند توريد لوحة Sigma للقيادة أو الاتصال، ابدأ بوظيفة اللوحة داخل النظام ثم اثبت هويتها برقم القطعة. الفئة الصحيحة لا تعني بالضرورة الإصدار الصحيح، وخصوصا في اللوحات التي تتعامل مع إشارات الحركة أو الاتصال التسلسلي.

لوحات القيادة

للوحات القيادة أو اللوحات المرتبطة بتشغيل المحرك، وثق بيانات المحرك ومجموعة القيادة قبل الطلب. تشمل المعلومات المفيدة الجهد، القدرة الاسمية إن كانت ظاهرة، نوع إشارات التحكم، وأي كود عطل مسجل. لا تستخدم هذه البيانات لاختيار لوحة مختلفة، لكنها تساعد على كشف عدم اتساق الطلب قبل الشراء.

يمكن مراجعة الفئة الخاصة بـلوحات القيادة وملحقات Sigma عند تحديد أن القطعة المطلوبة مرتبطة بالقيادة. يجب بعدها مطابقة ملصق اللوحة الأصلية والموصلات وبيانات النظام، لا الاكتفاء بالوصف العام للمنتج.

لوحات الاتصال والطاقة

في لوحات الاتصال، اعط أولوية لرقم الجزء، الإصدار، وواجهات الاتصال. أما في لوحات الطاقة، فأضف فحص جهد الدخل والخرج، وتخطيط الأطراف، وموضع اللوحة في النظام.

تساعد صفحة لوحات الطاقة لقطع Sigma على حصر نوع القطعة عند البحث، لكن التأكيد النهائي يجب أن يبنى على الملصق الكامل وخصائص اللوحة الموجودة في المصعد.

من الأخطاء المتكررة شراء لوحة طاقة اعتمادا على أبعادها أو شراء لوحة اتصال اعتمادا على عدد المقابس. كلاهما معيار مساعد فقط، وليس معيار مطابقة.

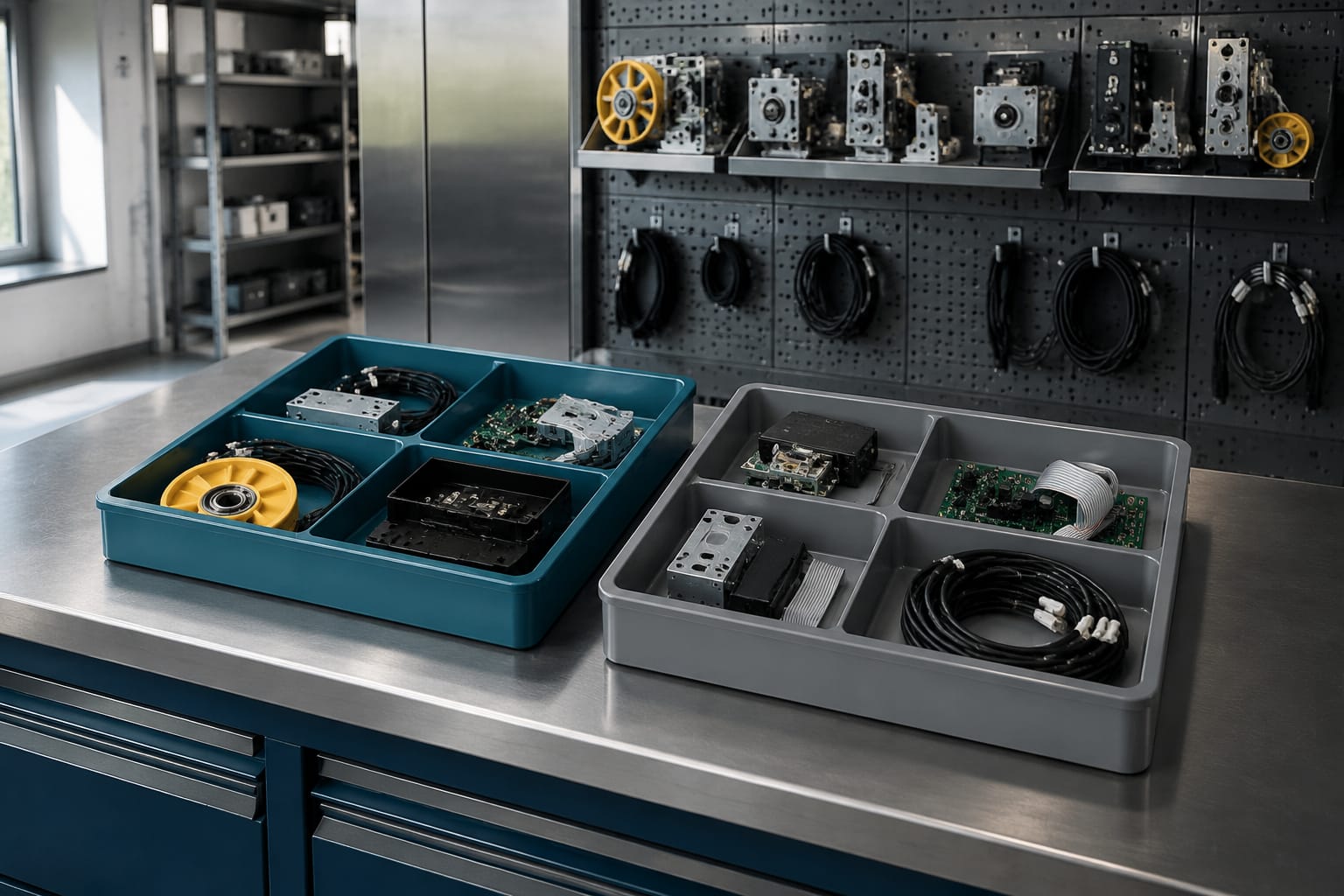

توريد المكونات الخاصة بـKONE

تحتاج المكونات الخاصة بـKONE إلى المنهج نفسه: تحديد النظام، قراءة رقم القطعة، وتأكيد المراجعة والواجهات. لا تستخدم مصطلح "قطعة KONE" بديلا عن تعريف فني كامل، لأن فئات المكونات تشمل لوحات، واجهات، حساسات، وحدات أبواب، عناصر طاقة، وقطع أخرى تختلف باختلاف الطراز والمنصة.

ركز في الطلب على الآتي:

• رقم القطعة الظاهر على المكوّن القائم.
• الاسم أو الرمز الموجود على خزانة التحكم.
• الوظيفة الدقيقة وموقع القطعة.
• إصدار اللوحة أو البرنامج عند ظهوره.
• صور الموصلات والملصقات من الجهتين.
• أي تغيير سابق في خزانة التحكم أو نظام التحديث.

إذا كان رقم القطعة غير مقروء، لا تنتقل مباشرة إلى بديل بناء على الصورة. قد يكون من الممكن ربط اللوحة بسياق النظام، لكن مستوى الثقة يكون أقل. في هذه الحالة وثق أكبر قدر من المعلومات المحيطة، مثل أسماء المنافذ، أرقام الكابلات، وطراز خزانة التحكم.

كما ينبغي التمييز بين مطابقة قطعة للاستبدال وبين مشروع تحديث. في الاستبدال، الهدف عادة هو إعادة النظام إلى تكوينه المتوافق. أما التحديث فقد يتطلب مجموعة مكونات متكاملة، وتعديلات في الأسلاك أو البرمجة أو التوثيق. لا تعامل لوحة مفردة كحل تحديث شامل من دون مراجعة هندسية مناسبة.

قائمة التحقق النهائية للتوافق

استخدم هذه القائمة قبل إصدار أمر الشراء أو اعتماد قطعة بديلة:

• [ ] تم تحديد المصعد وخزانة التحكم المعنيان بالطلب.
• [ ] تم توثيق وظيفة القطعة وموقعها الفعلي.
• [ ] تمت قراءة رقم القطعة الكامل من الملصق أو تصويره بوضوح.
• [ ] تم تسجيل رقم الإصدار أو المراجعة وأي كود برنامج ظاهر.
• [ ] تمت مقارنة العلامات على الموصلات، وعدد الأرجل، واتجاه القفل.
• [ ] تم التحقق من جهد الدخل والخرج ونوع التيار والقطبية حيث تنطبق.
• [ ] تم التحقق من واجهة الاتصال أو البروتوكول للوحات الشبكية.
• [ ] تم فحص الكابلات ومصدر التغذية قبل اتهام اللوحة بالتلف.
• [ ] لم يتم افتراض التوافق بناء على الشكل أو الاسم الوظيفي فقط.
• [ ] تم تحديد ما إذا كان المطلوب استبدالا مطابقا أم جزءا من تحديث أكبر.
• [ ] تم حفظ الصور وبيانات القطعة مع سجل المصعد للطلبات المستقبلية.

أسئلة شائعة

هل يكفي الرقم الموجود على واجهة اللوحة؟

غالبا لا. الرقم الرئيس مهم جدا، لكن يجب مقارنة الإصدار والموصلات والجهد وسياق النظام. قد توجد مراجعات متعددة للرقم نفسه أو أرقام قريبة تؤدي وظائف مختلفة.

هل يمكن تركيب لوحة تشبه اللوحة الأصلية؟

التشابه البصري لا يثبت التوافق. يجب التحقق من رقم القطعة، أطراف التوصيل، الجهد، الواجهة الاتصالية، وأي متطلبات برمجية قبل التركيب.

متى تكون صورة خزانة التحكم ضرورية؟

تكون ضرورية عندما يكون رقم اللوحة غير واضح، أو عند الاشتباه في اختلاف عائلة النظام، أو عندما ترتبط القطعة بلوحات أخرى عبر كابلات أو ناقل اتصال. تساعد الصورة على تثبيت سياق القطعة وليس استبدال رقمها.

هل العطل المتقطع يعني تلف لوحة الاتصال؟

ليس بالضرورة. تحقق أولا من مصدر التغذية، ثبات الموصلات، حالة الكابلات، ونقاط التأريض. بعد استبعاد هذه الأسباب، يصبح فحص اللوحة نفسها أكثر دقة.

لتحضير طلب توريد عملي، اجمع رقم القطعة الكامل وصور الملصقات والموصلات وبيانات خزانة التحكم في ملف واحد. توفر Kelevator قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين وشركات الصيانة والمشترين من الشركات؛ وكلما كانت بياناتك الفنية أوضح، كانت مطابقة القطعة المطلوبة أكثر دقة.
