دليل اختيار واستبدال أزرار مصاعد KONE وقطع النداء

اختيار زر بديل لمصعد KONE لا يعتمد على شكل الزر أو قطره وحده. القطعة المتوافقة يجب أن تطابق وظيفتها ومكانها في النظام، وأبعاد التثبيت، وطريقة الإضاءة، والجهد، ونوع الموصل، ورقم لوحة التحكم أو النداء. وقد يبدو زران متشابهان في الواجهة لكن يختلفان في نقاط التثبيت أو الإشارة الكهربائية أو ترميز اللوحة.

للمقاولين وفرق التحديث والتوريد في السعودية، تبدأ المطابقة الموثوقة بتوثيق القطعة المركبة قبل فكها: صور واضحة للواجهة والخلفية والموصل، قياسات دقيقة، ورقم الكود الظاهر على الزر أو اللوحة. ثم تُراجع هذه المعلومات مقابل بيانات القطعة البديلة قبل اعتماد الطلب أو التركيب.

أزرار الكابينة في KONE مقابل أزرار النداء في الطابق

التمييز بين زر الكابينة وزر النداء في الطابق هو أول خطوة؛ فهما يؤديان وظيفتين مختلفتين وقد يتصلان بلوحات مختلفة حتى عندما يتشابهان ظاهرياً.

زر الكابينة، أو زر اختيار الطابق، يركب عادة في لوحة تشغيل الكابينة COP، ويستخدم الراكب لاختيار طابق أو فتح الباب أو إغلاقه أو تشغيل وظيفة مساعدة. أما زر النداء في الطابق فيوجد في لوحة النداء الخارجية LOP ويستخدم لاستدعاء الكابينة إلى اتجاه الصعود أو النزول.

لا تفترض أن زر النداء في طابق وسيط يطابق زر النداء في أعلى أو أسفل المبنى. الطابق الأرضي أو الأعلى قد يحتاج زر اتجاه واحد فقط، بينما الطابق الوسيط قد يحتاج زرين. كذلك قد تكون اللوحة ذاتها مزودة بمؤشر أو شاشة، ما يجعل توافقها أوسع من توافق الزر المنفرد.

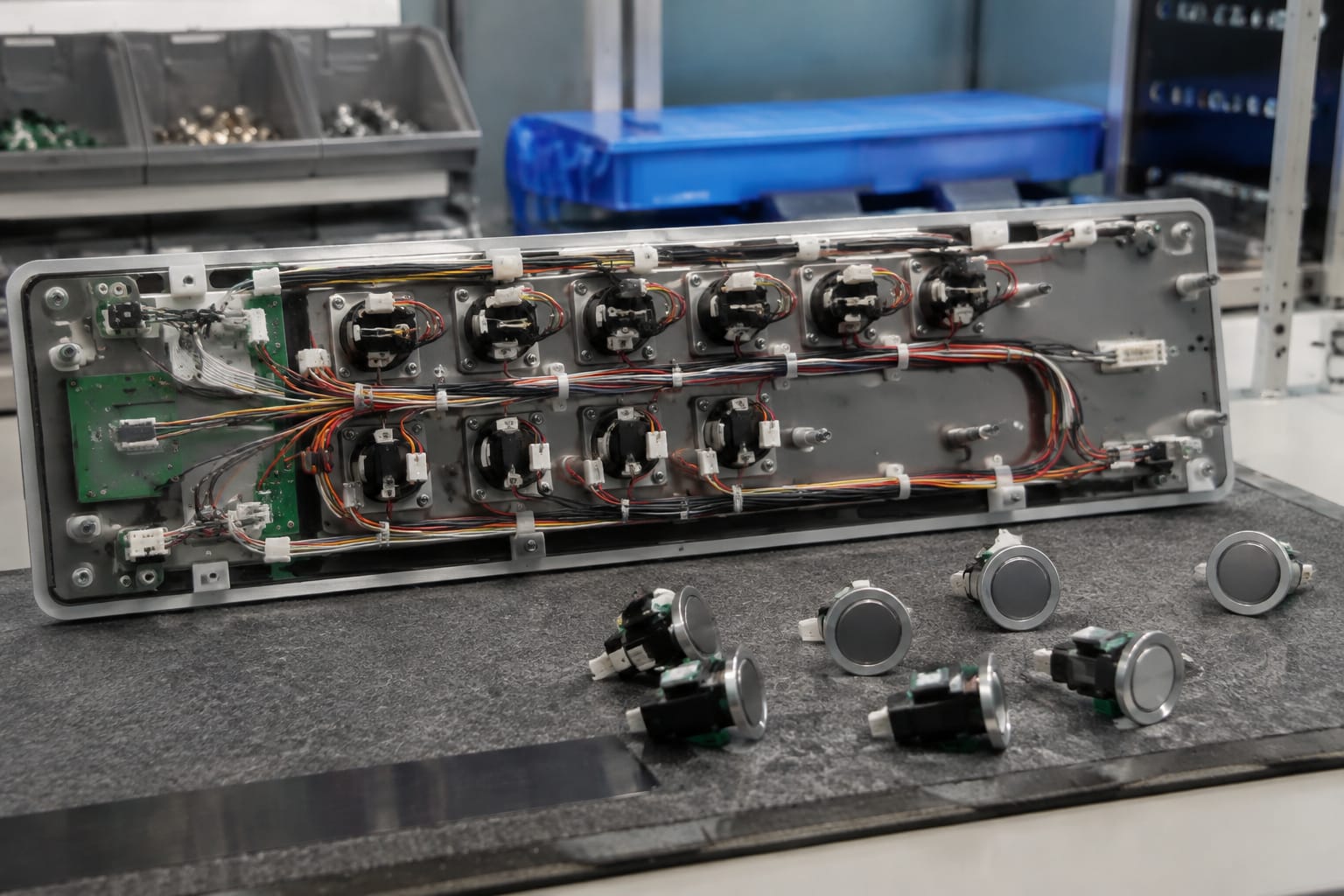

عند استبدال مكوّن كامل في الكابينة، راجع لوحات أزرار كابينة مصاعد KONE بصفتها فئة قطع، ثم طابق ترتيب الأزرار والموصلات وأكواد اللوحة مع اللوحة المركبة فعلياً. لا يكفي أن تحمل اللوحة تسمية مرتبطة بـ KONE.

تحديد اللوحة وطراز المصعد

ابدأ بتحديد موضع العطل بدقة: هل المشكلة في زر منفرد، أو واجهة زر، أو وحدة إضاءة، أو لوحة أزرار، أو لوحة نداء، أو شاشة عرض؟ استبدال لوحة كاملة بسبب زر عالق قد يرفع التكلفة ويخلق مشكلة توافق غير لازمة، بينما تغيير الزر وحده في حالة تلف مسار اللوحة أو موصلها لن يعالج السبب.

ما الذي يجب فحصه على اللوحة؟

افصل مصدر التغذية وفق إجراءات السلامة المعتمدة للمصعد، ثم افحص اللوحة من الخارج والداخل. ابحث عن:

• اسم المنتج أو السلسلة أو كود القطعة على الجانب الخلفي أو حافة اللوحة.
• رقم لوحة الدارة المطبوعة PCB أو ملصق تعريف المصنع.
• طراز اللوحة، مثل COP أو LOP أو لوحة عرض أو لوحة نداء مدمجة.
• تاريخ تصنيع أو رقم إصدار أو رمز مراجعة إن وُجد.
• رقم المصعد أو بيانات نظام التحكم المتاحة في موقع الخدمة.
• ترتيب الوظائف والرموز ونوع العرض حول الأزرار.
• عدد الموصلات ومواقعها واتجاه تركيب الكوابل.

قد تكون بيانات الطراز على وثائق الصيانة أو داخل خزانة التحكم، لكن لا ينبغي اعتبارها بديلاً عن فحص القطعة الحالية. في مشاريع التحديث، قد تكون الكابينة أو لوحة النداء قد استبدلت سابقاً، لذلك لا يعني طراز المصعد أن جميع مكونات الواجهة الأصلية ما زالت مركبة.

لا تخلط بين العلامة التجارية ورقم القطعة

وجود اسم KONE على المصعد أو في المبنى لا يحدد رقم الزر ولا إصدار اللوحة. ضمن الأنظمة والتحديثات المختلفة، تتغير الأزرار وأشكال الواجهة والاتصالات الإلكترونية. رقم القطعة الكامل، ورقم اللوحة، ورمز المراجعة عند وجوده، أكثر فائدة من الوصف العام مثل "زر دائري مضيء" أو "زر سهم KONE".

إذا كانت اللوحة تشمل عرض الطابق أو الاتجاه أو رسائل حالة، فافحص لوحات العرض والنداء لمصاعد KONE على مستوى الفئة فقط، مع التحقق من أبعاد اللوحة وتخطيط الشاشة ونقاط التوصيل قبل طلب بديل.

مطابقة أبعاد الزر وطريقة التثبيت

تتسبب الأبعاد غير المطابقة في أخطاء تركيب متكررة. القطر المرئي للزر ليس دائماً قطر فتحة التثبيت، كما أن مساحة الواجهة الأمامية لا تكشف عمق الجسم الخلفي أو شكل الحامل أو موضع اللسان المانع للدوران.

قِس القطعة المفكوكة باستخدام قدم قياس أو أداة قياس دقيقة، وسجل القياسات بالملليمتر. من الأفضل إرفاق صورة للقياس بجانب القطعة لتفادي الالتباس بين القطر الخارجي وقطر فتحة القص.

تحقق من العناصر الآتية:

• قطر أو عرض الواجهة الأمامية للزر.
• قطر فتحة اللوحة أو أبعاد فتحتها إن كانت مربعة أو مستطيلة.
• عمق الزر خلف اللوحة، بما يشمل مساحة الموصل والسلك.
• سماكة اللوحة التي يثبت فيها الزر.
• نوع التثبيت: صامولة، مشبك نابضي، إطار تثبيت، براغٍ، أو تثبيت ضمن لوحة مجمعة.
• موضع الشق أو اللسان أو الدليل الذي يمنع دوران الزر.
• المسافة بين الأزرار أو بين الزر والشاشة، خصوصاً في اللوحات الضيقة.
• اتجاه الرمز على الواجهة بعد التثبيت.

لا تعدّل فتحة اللوحة لتناسب زرّاً قريب المقاس إلا بعد التأكد من ملاءمة جميع المواصفات الكهربائية والميكانيكية. التوسيع أو القص قد يضعف واجهة اللوحة أو يخلّ بالاصطفاف أو يمنع إعادة استخدام القطعة الصحيحة لاحقاً.

الواجهة ليست مقياساً كافياً

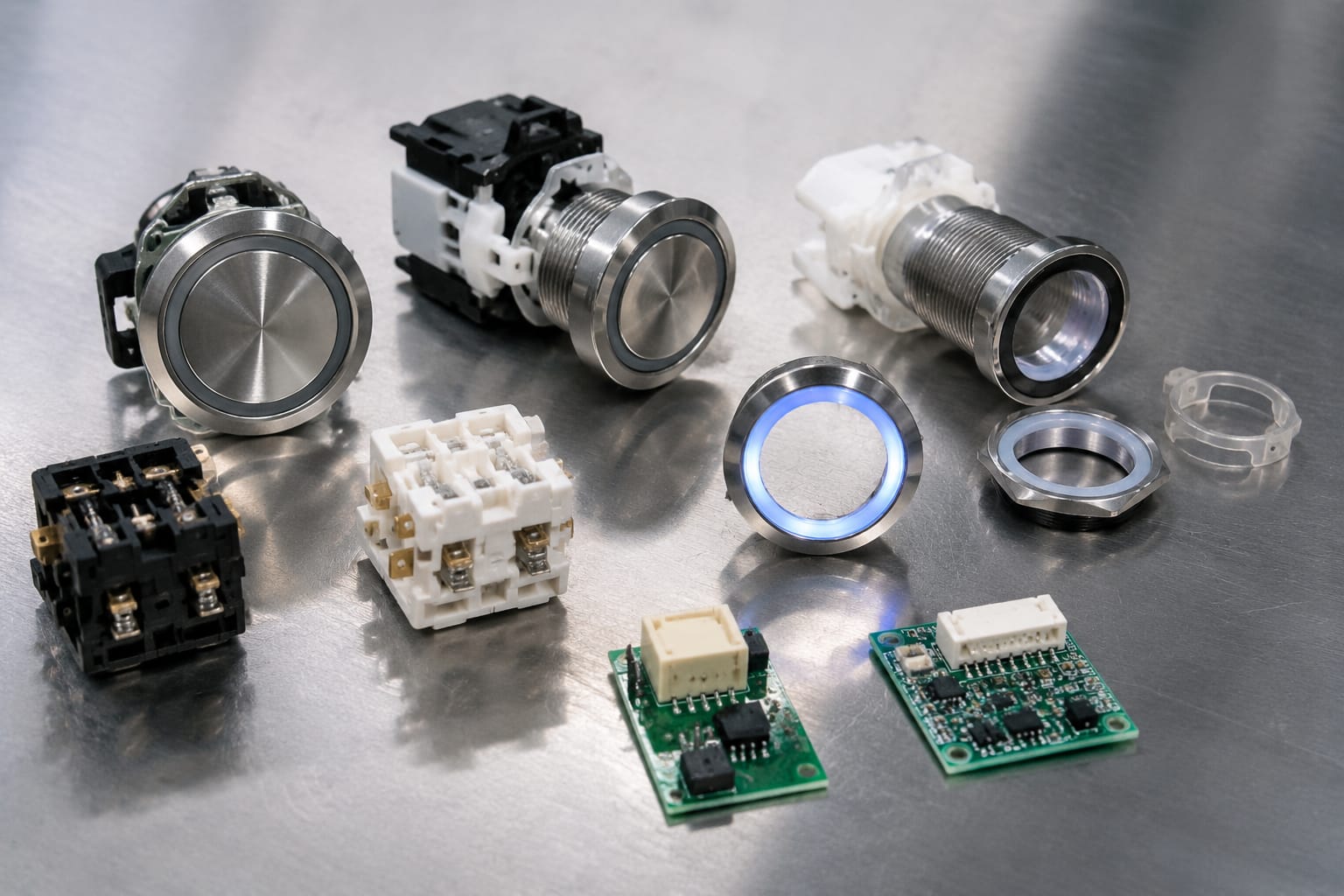

قد يتطابق زرّان دائريان في القطر واللون، لكن يختلفان في عمق الحافة، أو نظام التعشيق، أو موضع أطراف التوصيل. كما قد يستخدم أحدهما رمزية مطبوعة مباشرة بينما يعتمد الآخر على حلقة ضوئية أو غطاء قابل للتبديل. لذلك يجب مقارنة صور الخلفية والجانب مع صور المورد، وليس الوجه الأمامي فقط.

فحص جهد الإضاءة ولونها

الإضاءة جزء وظيفي من الزر وليست تفصيلاً تجميلياً. قد تستخدم الأزرار إضاءة لتأكيد تسجيل الطلب، أو لتمييز الوظيفة، أو لتسهيل الاستخدام في الإضاءة المنخفضة. لا تفترض أن أي زر LED مضيء سيعمل مكان الزر القائم.

تحقق من جهد الإضاءة المحدد للقطعة أو اللوحة. أنظمة الأزرار قد تختلف في تغذيتها وطريقة تحكمها، وقد لا يكون الجهد مطبوعاً بوضوح على الواجهة. عند غياب بيان واضح، اعتمد على رمز القطعة ومخطط التوصيل وبيانات اللوحة، بدلاً من اختبار عشوائي بجهد خارجي.

سجل المعلومات التالية:

• قيمة جهد الإضاءة أو نطاقه كما هو مذكور في بيانات القطعة.
• نوع مصدر الضوء إن كان معروفاً: LED أو عنصر إضاءة آخر.
• لون الإضاءة في وضع الاستعداد وفي وضع تفعيل الطلب.
• هل الإضاءة ثابتة أم تتغير عند التسجيل أو الوصول أو وجود عطل؟
• هل للزر حلقة مضيئة أم رمز مضاء أم الاثنين معاً؟
• قطبية التوصيل عند استخدام وحدات تتطلب قطبية محددة.
• ما إذا كانت الإضاءة جزءاً من الزر أو تأتي من اللوحة خلفه.

في الكابينة، قد يؤثر اللون على اتساق تجربة المستخدم وعلى تمييز وظائف مثل الإنذار وفتح الأبواب. وفي لوحة النداء، يجب أن يطابق لون السهم أو حلقة الزر الواجهة القائمة عندما يكون التناسق مطلوباً في مشروع صيانة أو تحديث.

أخطاء شائعة في الإضاءة

من الأخطاء شراء زر باللون نفسه مع إهمال جهد التغذية، أو استبدال زر مضاء بآخر غير مضاء، أو تركيب قطعة مضيئة لا تتوافق مع طريقة تحكم اللوحة. وقد يظهر الزر كأنه يعمل ميكانيكياً، لكنه لا يقدم تأكيد الطلب أو قد يسبب سلوكاً غير متوقع في الدارة.

عند الحاجة إلى لوحة تجمع شاشة مع وظائف النداء، فإن لوحات النداء المزودة بشاشة LCD لمصاعد KONE تحتاج إلى فحص منفصل لتغذية الشاشة واتصالها، وليس فقط لون إضاءة زر السهم.

مقارنة أكواد الزر ولوحة النداء

رقم القطعة هو أفضل نقطة بدء للمطابقة، بشرط نقله كاملاً ودون تخمين. قد يشمل الرمز أحرفاً وأرقاماً وشرطات أو لاحقة تدل على إصدار أو لون أو مراجعة. فرق بسيط في حرف أو لاحقة قد يعني اختلافاً في واجهة القطعة أو برنامجها أو موصلها.

دوّن كل كود ظاهر في المواضع التالية:

• جسم الزر من الخلف.
• ملصق لوحة الدارة أو الطباعة المباشرة على الـ PCB.
• غطاء لوحة النداء أو إطارها الداخلي.
• الكابل أو ملصق ضفيرة الأسلاك.
• دليل الصيانة أو قائمة قطع الغيار الخاصة بالموقع.
• ملصق داخل الكابينة أو خزانة التحكم عند توفر صلة واضحة باللوحة.

كيف تقارن الأكواد عملياً؟

قارن الرمز كاملاً أولاً. إذا لم يتوفر الرمز أو كان غير مقروء، انتقل إلى مقارنة مجموعة من السمات بدلاً من اختيار قطعة بالصور فقط: موقع اللوحة، الوظيفة، الأبعاد، عدد الموصلات، ترتيب الأطراف، جهد الإضاءة، لون الواجهة، ورقم مراجعة الـ PCB.

لا تعامل رقم اللوحة ورقم الزر على أنهما الرقم نفسه. زرّان متماثلان في الواجهة قد يستخدمان أرقاماً مختلفة، كما أن لوحة النداء قد تحمل رمزاً مستقلاً عن رمز الشاشة أو الزر الملحق بها. عند الطلب، اذكر جميع الأكواد المتاحة واربط كل رمز بصورته أو موضعه.

إذا ظهر رقم بديل أو رقم إحلال في مستندات فنية، تحقق من أنه مناسب لإصدار اللوحة المركبة، وليس مجرد بديل عام لمنتج مشابه. الإحلال قد يقتضي مكونات مرافقة أو إصداراً معيناً من اللوحة أو ترتيب أسلاك مختلفاً.

فحص الموصلات والأسلاك

التوافق الكهربائي لا يثبت بالنظر إلى عدد الأسلاك فقط. الموصلات قد تتشابه في الحجم والشكل لكنها تختلف في عدد الأرجل، وترتيبها، واتجاه المفتاح، ومهمة كل طرف. توصيل غير صحيح قد يؤدي إلى عدم استجابة الزر أو تلف مكوّنات إلكترونية.

قبل فصل أي موصل، صوّر التوصيل من زوايا واضحة. استخدم ملصقات مؤقتة لتحديد الكابلات إذا كان هناك أكثر من موصل متقارب، وسجل اتجاه القفل أو اللسان. لا تسحب السلك نفسه؛ افصل الموصل من جسمه وباستخدام الإجراء المناسب للموقع.

افحص ما يلي:

• نوع الموصل وعدد السنون أو نقاط التلامس.
• اتجاه لسان القفل أو مجرى التوجيه.
• ترتيب ألوان الأسلاك وترقيمها، إن وجد.
• طول الكابل ومسار مروره داخل اللوحة.
• وجود أسلاك مفكوكة أو معزولة بشكل متضرر.
• آثار أكسدة أو حرارة أو انحناء في الأرجل.
• اتصال الزر بلوحة مباشرة أو عبر ضفيرة أو وحدة وسيطة.
• توافق ترتيب الأطراف، لا مجرد قابلية إدخال القابس.

لا تقطع الموصل أو تعِد ترتيب الأسلاك لتلائم قطعة بديلة إلا بناءً على مخطط فني صحيح وإجراء معتمد. التعديل الميداني غير الموثق يجعل أعمال الصيانة اللاحقة أكثر صعوبة ويزيد احتمال الخطأ، خصوصاً في لوحات النداء التي تشترك فيها الإشارات والطاقة والاتصال.

اختبار التشغيل بعد الاستبدال

يجب أن يثبت الاختبار أن الزر أو اللوحة يؤدي الوظيفة المطلوبة ضمن النظام، لا أن الإضاءة اشتعلت فقط. ينفذ الفني المؤهل الاختبار بعد استعادة التوصيلات والتأكد من تثبيت القطعة وعدم انحشارها في اللوحة.

اتبع خطة اختبار متدرجة:

1. تأكد من عدم وجود براغٍ أو أدوات أو أسلاك محصورة خلف اللوحة قبل إغلاقها.
2. راجع أن الزر مستوٍ مع الواجهة وأنه لا يعلق عند الضغط أو العودة.
3. أعد التغذية وفق إجراءات الموقع ثم راقب بدء النظام بحثاً عن رسائل أو مؤشرات عطل.
4. اختبر ضغطة واحدة وتحقق من إضاءة تأكيد الطلب، إن كانت ضمن تصميم الزر.
5. اختبر استجابة المصعد للوظيفة: اختيار الطابق، فتح الباب، غلق الباب، أو نداء الاتجاه الصحيح.
6. اختبر الوظائف المجاورة للتأكد من أن التركيب لم يزحزح موصلات أو أزراراً أخرى.
7. في لوحة النداء، اختبر اتجاه الصعود والنزول المتاحين وتحقق من انطفاء الطلب أو تغير حالته بعد الخدمة.
8. أعد تركيب الواجهة وتحقق من عدم احتكاك الأزرار أو الكابل عند الإغلاق.

لا تتجاوز اختبارات السلامة أو اختبارات الوظائف الإلزامية في إجراءات صيانة الموقع. كما أن بعض الأعطال الظاهرة في الزر قد يكون سببها في اللوحة أو التوصيلات أو إعدادات نظام التحكم؛ لذلك إذا استمر العطل بعد تركيب قطعة متوافقة، ينبغي تشخيص الإشارة واللوحة بدلاً من استبدال أزرار إضافية بالتخمين.

المعلومات التي تُرسل إلى مورّد قطع الغيار

إرسال بيانات منظمة يختصر الاستفسارات ويقلل خطر تلقي قطعة غير ملائمة. بالنسبة للشراء بالجملة أو طلبات المقاولين، يفيد إنشاء نموذج موحد لكل قطعة أو لوحة مطلوبة، خصوصاً عندما تختلف الأزرار بين الكابينات والطوابق.

أرسل الحزمة التالية:

• وصف واضح للمطلوب: زر طابق داخل الكابينة، زر فتح باب، زر نداء صعود، لوحة نداء، أو لوحة عرض.
• صور عالية الدقة للواجهة والخلفية والجانب، وصورة للقطعة في موضعها قبل الفك إن أمكن.
• جميع أرقام القطع وأكواد الـ PCB وأرقام المراجعة الظاهرة.
• قياسات بالملليمتر: الواجهة، فتحة التثبيت، العمق، وسماكة اللوحة عند الحاجة.
• لون الواجهة ولون الإضاءة والرمز المطلوب.
• الجهد أو بيانات التغذية المعروفة.
• صور الموصلات وعدد السنون وترتيب الأسلاك.
• عدد القطع المطلوبة، مع فصل الكميات حسب الوظيفة أو الطابق.
• بيان ما إذا كانت القطعة للاستبدال المطابق أو لمشروع تحديث.
• أي ملاحظة عن العطل، مثل عدم وجود إضاءة أو ضغط متقطع أو تلف مادي.

تجنب أوصاف مثل "زر KONE عادي" أو "لوحة سهم" من دون صور وأكواد. هذه العبارات لا تكفي للتمييز بين الإصدارات. وعند عدم توفر الرقم، تكون الصور المقاسة وصور الموصلات أهم مصادر التحقق.

Kelevator يورد قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات الأصلية. عند طلب مطابقة قطعة، تساعد المعلومات السابقة على تقييم التوافق المطلوب بدلاً من الاعتماد على الوصف العام أو الشكل الخارجي.

أسئلة شائعة

هل يمكن تركيب زر مشابه في الشكل بدلاً من الرقم الأصلي؟

قد يركب ميكانيكياً، لكن لا يمكن اعتباره بديلاً مناسباً قبل تأكيد الفتحة والعمق والتثبيت والإضاءة والجهد والموصلات وطريقة الإشارة. التشابه الشكلي وحده لا يثبت التوافق.

هل رقم المصعد يكفي لطلب زر أو لوحة نداء؟

رقم المصعد قد يساعد في الرجوع إلى سجلات الموقع، لكنه لا يغني عن رقم القطعة أو صورها وقياساتها. قد تكون الواجهة قد تغيرت في صيانة سابقة أو ضمن تحديث جزئي.

ماذا أفعل إذا كان كود الزر ممسوحاً؟

صوّر الزر من جميع الجهات، وقس أبعاده، وصوّر موصله وموضعه في اللوحة، ثم دوّن الوظيفة واللون وسلوك الإضاءة. افحص أيضاً لوحة الدارة والوثائق الموجودة في الموقع بحثاً عن أرقام مرتبطة.

هل يلزم استبدال لوحة النداء كاملة عند تعطل زر واحد؟

ليس بالضرورة. يتحدد ذلك بحسب تصميم اللوحة وإمكانية فصل الزر وتوفر البديل وحالة المسارات والموصلات. افحص سبب العطل قبل تقرير استبدال الزر أو اللوحة كاملة.

ابدأ بتوثيق القطعة قبل فكها، ثم طابق الرقم والقياسات والاتصال والإضاءة معاً. هذه الخطوات تمنح فريق الصيانة أو المشتريات أساساً عملياً لاختيار قطع أزرار مصاعد KONE ولوحات النداء بدرجة أعلى من الدقة.
