قطع باب مصعد KONE: اختيار الأقفال والمحركات ووحدات التحكم

تتطلب صيانة أو استبدال قطع باب مصعد KONE مطابقة أدق من مجرد تشابه الشكل الخارجي. فقفل البئر، وسكين باب الكابينة، ومحرك مشغل الباب، ووحدة التحكم تعمل كنظام مترابط؛ لذلك قد يؤدي تركيب قطعة غير متوافقة إلى استمرار عطل الباب أو ظهور أعطال أمان أو تشغيل غير مستقر.

القرار الصحيح يبدأ بتحديد طراز مشغل الباب ورقم القطعة والمراجعة الكهربائية والميكانيكية، ثم تشخيص العطل قبل طلب البديل. لا تفترض أن القطعة التي تناسب مصعداً من علامة KONE ستعمل تلقائياً في جميع الأبواب أو السنوات التصنيعية أو التحديثات.

كيف يعمل نظام باب مصعد KONE؟

يتكون نظام الباب عادة من باب الكابينة الذي يتحرك مع المصعد، وأبواب الطوابق المثبتة عند كل مدخل. عند وصول الكابينة إلى منطقة الفتح المناسبة، ينقل سكين باب الكابينة الحركة إلى قفل باب الطابق أو آلية تعشيقه، فيسمح لمشغل الباب بفتح البابين وإغلاقهما بتزامن.

تختلف التفاصيل حسب نوع المشغل والتصميم، لكن تسلسل العمل الأساسي يكون كالتالي:

1. تصل الكابينة إلى مستوى الطابق وتتحقق منظومة التحكم من شروط السماح بالفتح.
2. يدخل سكين باب الكابينة في الجزء المخصص من قفل باب الطابق.
3. يحرر السكين التعشيق الميكانيكي للقفل ضمن الوضع الصحيح.
4. يدير محرك مشغل الباب البكرة أو السير أو نظام النقل لتحريك ألواح الباب.
5. تراقب وحدة تحكم الباب الحركة والحمل وإشارات السلامة.
6. عند الإغلاق، يجب أن يعود قفل باب الطابق إلى وضع التعشيق وتغلق دائرة الأمان قبل السماح للمصعد بالحركة.

لهذا السبب، لا ينبغي التعامل مع عطل الباب باعتباره مشكلة محرك دائماً. فقد يكون مصدر العطل احتكاكاً في المسار، أو خللاً في بكرة، أو ضبطاً غير صحيح للسكين، أو نقطة تماس غير موثوقة في قفل باب الطابق.

أقفال الباب ونقاط تلامس الأمان

قفل باب الطابق عنصر أمان ميكانيكي وكهربائي في الوقت نفسه. وظيفته إبقاء باب الطابق مقفلاً عندما لا تكون الكابينة عند الطابق، وإرسال حالة دائرة موثوقة عند اكتمال الإغلاق والتعشيق.

ما الذي يجب مطابقته في قفل الباب؟

عند استبدال قفل باب مصعد KONE أو مفتاحه أو نقاط تلامسه، لا تعتمد على الاسم العام للقطعة. تحقق من الآتي:

• رقم القطعة الأصلي وأي رقم بديل أو رقم مراجعة ظاهر على الملصق.
• جهة التركيب: يمين أو يسار، وطريقة تثبيت القفل.
• موضع دخول سكين الباب واتجاه الحركة المطلوبة للتحرير.
• شكل حامل القفل وأبعاد ثقوب التثبيت والمسافة إلى حافة الباب.
• نوع نقاط التلامس وعددها وترتيب أطرافها.
• طريقة التوصيل: فيشة، أطراف لولبية، أو موصل خاص.
• حالة الذراع والزنبرك والبكرات والأجزاء المتحركة المصاحبة.
• توافق القفل مع باب الطابق الحالي، لا مع اسم المصعد وحده.

قد يظهر العطل على شكل توقف المصعد مع رسالة باب مفتوح أو عدم قدرة الباب على الإقفال، بينما يكون السبب فعلياً نقطة تماس متآكلة أو ذراع قفل لا يعود تماماً إلى موضعه. كما أن شد البراغي أو تغيير موضع القفل بلا قياس قد يسبب سوء محاذاة مع سكين الباب.

عند الحاجة إلى قطع مرتبطة بالقفل والحوامل والبكرات، يمكن مراجعة [قطع قفل الباب والبكرة والمفتاح وحامل الباب لمصاعد KONE](/products/amd-door-lock-wheel-switch-door-bracket-kone-elevator-parts-lift-accessories/) مع مطابقة الرقم والصور والأبعاد مع القطعة المفكوكة.

أخطاء شائعة في معالجة أعطال القفل

• تنظيف نقطة التلامس فقط من دون فحص ضغطها وحالة الذراع الميكانيكي.
• استبدال مفتاح التلامس وترك القفل نفسه مع وجود تآكل أو كسر في موضع التعشيق.
• تركيب قفل متماثل شكلياً لكن بترتيب أطراف أو اتجاه تشغيل مختلف.
• تعديل القفل بالقوة لتعويض سكين باب منحرف أو باب طابق هابط.
• تجاوز دائرة الأمان مؤقتاً للتشخيص ثم ترك النظام من دون إعادة التحقق السليم.

لا ينبغي تجاوز أو تعطيل عناصر أمان الباب كحل تشغيل. التشخيص يجب أن يتم بواسطة فني مؤهل ووفق إجراءات العزل والسلامة المعتمدة في الموقع.

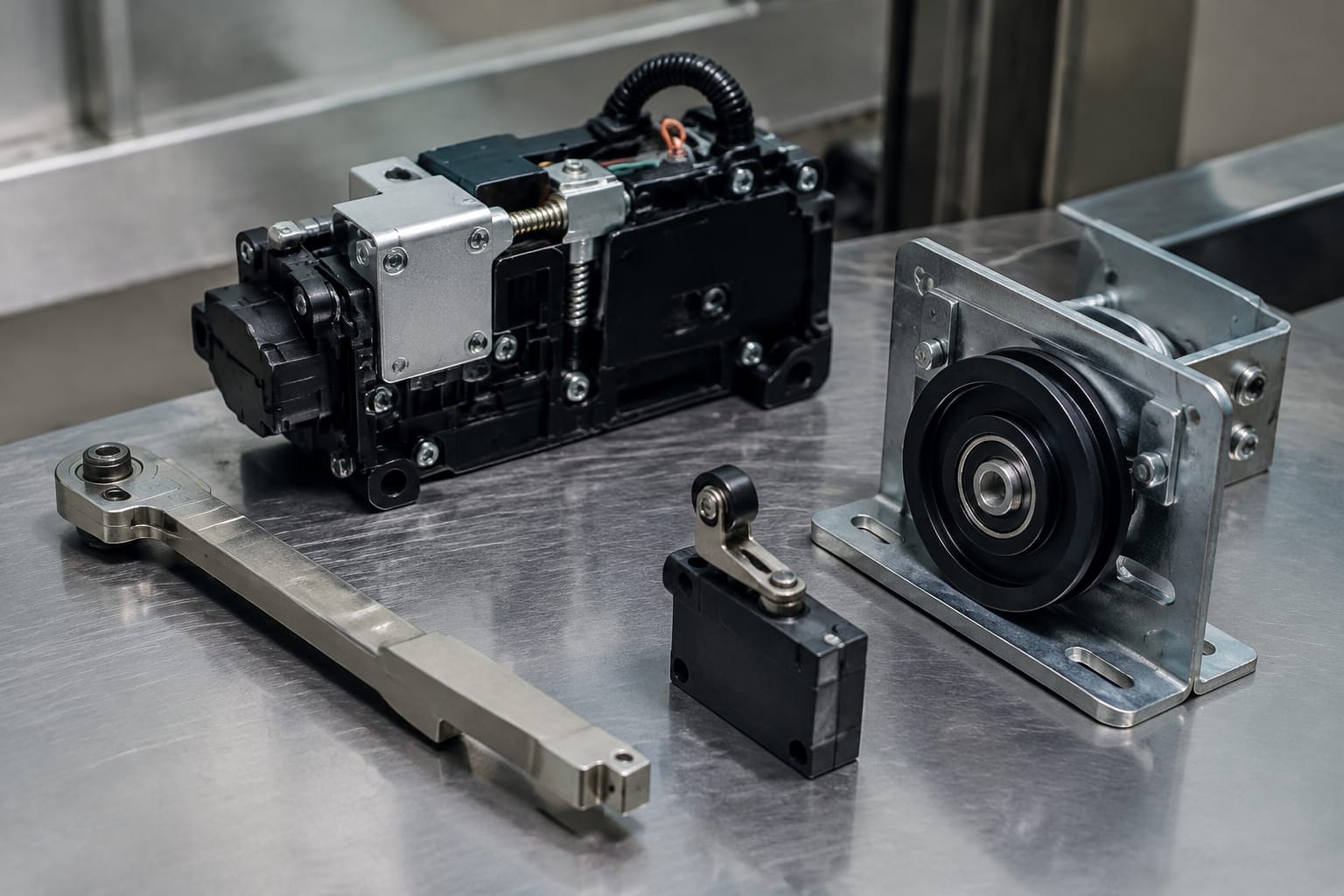

سكين باب الكابينة والوصلات الميكانيكية

سكين الباب، ويشار إليه أحياناً بمقرن الباب أو شفرة فتح القفل، هو الجزء الموجود على باب الكابينة الذي يتعامل ميكانيكياً مع قفل باب الطابق. ضبطه غير الصحيح قد يمنع تحرير القفل، أو يجعله يحتك بالقفل أثناء الحركة، أو يسبب فتحاً وإغلاقاً غير متناسقين.

تشمل الوصلات الميكانيكية الأخرى التي تستحق الفحص: الأذرع، والبكرات، والحامل، والسير أو الحبال بحسب تصميم المشغل، والمفصلات، وأدلة الألواح، ومسار الباب السفلي والعلوي.

متى يكون سكين الباب هو المشتبه به؟

افحص السكين والمحاذاة عندما تكون أعراض العطل مرتبطة بطابق واحد أو تظهر فقط قرب الفتح والإغلاق، مثل:

• لا يفتح باب الطابق بينما يتحرك باب الكابينة أو يصدر صوت محاولة فتح.
• يحتاج الباب إلى أكثر من محاولة قبل أن يكتمل الإغلاق.
• تسمع صوت احتكاك أو طرق عند وصول الكابينة إلى طابق محدد.
• يوجد أثر تآكل أو خدش على طرف السكين أو مدخل القفل.
• يظهر فرق واضح بين وضع السكين في الكابينة ووضع قفل الباب في الطابق.

لا يكفي استبدال السكين بسبب وجود خدش بسيط. افحص أولاً انحراف باب الكابينة، ارتخاء الحامل، تآكل البكرة، أو هبوط لوح الباب. أما إذا كان السكين مثنياً أو متشققاً أو تغيرت أبعاده في منطقة التعشيق، فيجب اختيار بديل مطابق من حيث الطول والعرض وفتحة التشغيل ومواقع التثبيت.

تتوفر أمثلة لفئات هذه القطع ضمن [سكاكين باب الكابينة وأجهزة قفل الباب لمصاعد KONE](/products/car-door-knife-door-lock-device-kone-elevator-parts-lift-accessories/). استخدمها كمرجع للتعريف البصري، وليس بديلاً عن مقارنة القياسات ورقم القطعة.

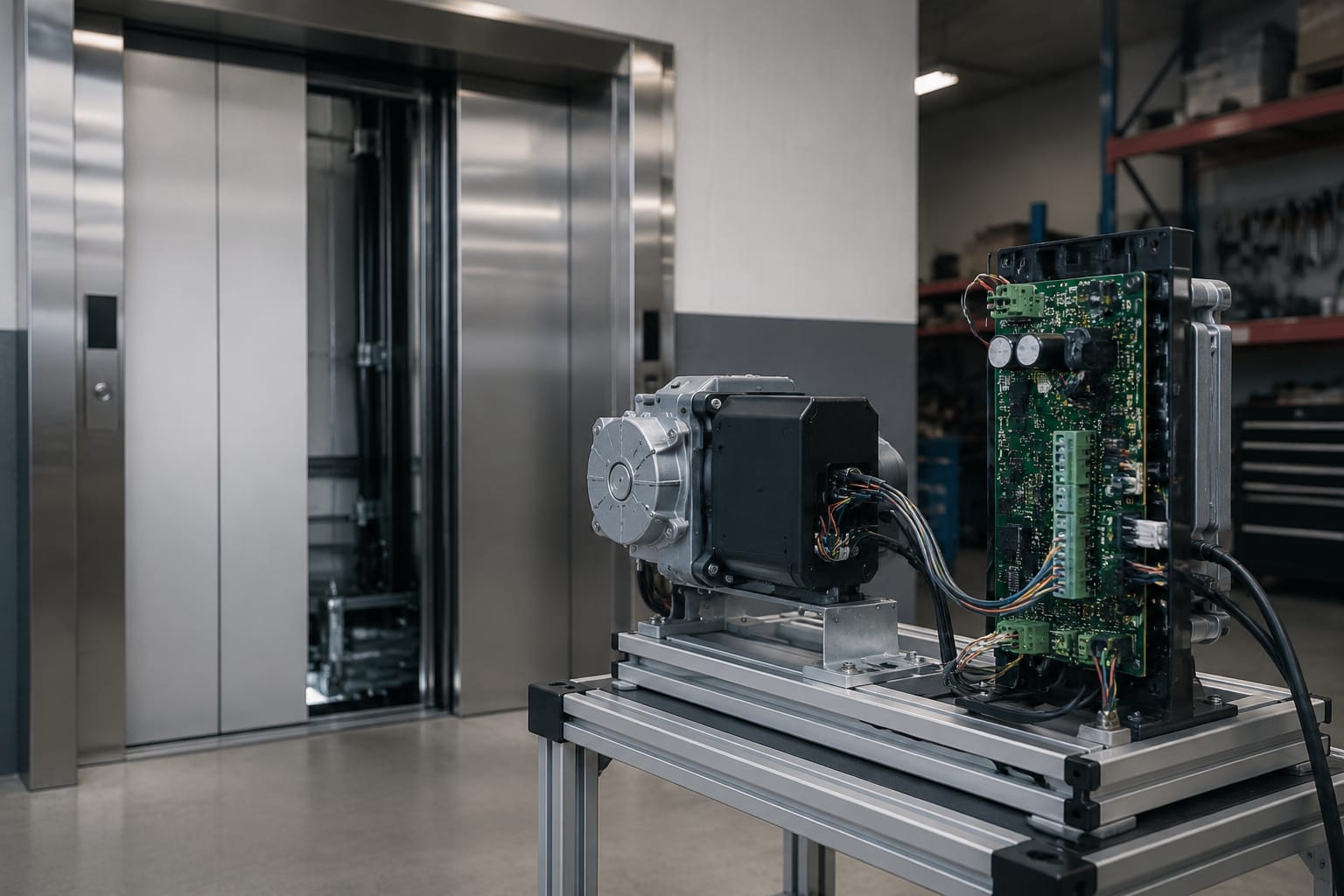

محركات الباب ووحدات التحكم

محرك الباب هو مصدر الحركة، لكن وحدة تحكم الباب هي التي تحدد كيف ومتى وبأي مراقبة تتحرك الألواح. قد تكون المشكلة في المحرك، أو في وحدة التحكم، أو في حساس/موصل، أو في الحمل الميكانيكي الذي يجعل النظام يبدو وكأنه يعاني من عطل كهربائي.

لا يمكن استبدال محرك مشغل باب KONE اعتماداً على القدرة الاسمية وحدها. فاختلاف نوع المحرك، وجهد التغذية، ونظام التغذية الراجعة، والعمود أو البكرة، والبرمجة قد يمنع التشغيل أو يؤدي إلى أداء غير آمن.

الفرق بين عطل المحرك وعطل وحدة التحكم

محركات وأنظمة تحكم الأبواب قد تستخدم تقنيات مختلفة بحسب جيل المعدات وطراز المشغل. لذلك يجب التحقق من بيانات لوحة المحرك واللوحة الإلكترونية بدقة، بما في ذلك الجهد والتردد والتيار أو القدرة عند توفرها، وطريقة التغذية الراجعة، وترتيب الموصلات.

للبحث ضمن فئة مرتبطة بهذه المجموعة، راجع [محركات ووحدات تحكم أبواب مصاعد KONE](/products/kone-elevator-parts-door-motor-controller/). يجب إرسال بيانات القطعة الفعلية للمطابقة قبل اتخاذ قرار الشراء، خصوصاً عند استبدال وحدة تحكم إلكترونية.

تحديد طراز مشغل الباب

أفضل نقطة بداية هي ملصق مشغل الباب نفسه، وليس لوحة تحكم المصعد الرئيسية فقط. يكون الملصق عادة على هيكل مشغل باب الكابينة أو قرب المحرك أو على وحدة التحكم الخاصة بالباب. قد يتضمن اسم الطراز ورقم القطعة والرقم التسلسلي وإصداراً أو مراجعة.

سجل البيانات التالية قبل فك أي قطعة:

• اسم طراز مشغل الباب كما هو مكتوب.
• رقم قطعة KONE الكامل، مع الرموز والحروف والشرطات.
• رقم المراجعة أو الإصدار على المحرك أو اللوحة.
• بيانات لوحة المحرك ووحدة التحكم.
• صور واضحة للقطعة وهي مركبة، وللملصق، والموصلات، ومواضع التثبيت.
• عدد أسلاك الموصلات وألوانها وترتيبها، من دون الاعتماد على اللون وحده.
• قياسات العمود والبكرة أو السير والحوامل عند استبدال أجزاء الحركة.
• وصف دقيق للعطل وتوقيت ظهوره والطابق أو اتجاه الحركة إن كان محدداً.

إذا كانت الملصقات غير مقروءة، فقد تساعد مقارنة شكل الهيكل، ومكان المحرك، ونوع السير أو البكرة، ومواقع الثقوب. لكنها قرائن مساندة فقط. لا يُنصح بطلب لوحة أو محرك بناءً على صورة عامة لمشغل الباب.

مطابقة الجهود والموصلات والمراجعات

المطابقة الكهربائية والميكانيكية والإلكترونية يجب أن تتم معاً. فلوحة مطابقة من حيث الشكل قد تختلف في إصدار البرنامج أو تعريف الموصلات؛ ومحرك بعمود متشابه قد يختلف في الحساس أو الجهد أو خصائص التحكم.

قائمة التحقق قبل اعتماد البديل

في المملكة العربية السعودية، لا تفترض مواصفات التغذية من بلد منشأ المصعد أو من اسم المنتج فقط. ارجع إلى الملصق على الموقع وإلى مخطط التوصيلات المعتمد للمعدة، لأن التعديلات السابقة أو اختلافات المشروع قد تؤثر في ما هو مركب فعلياً.

كما يجب التمييز بين البديل المتوافق والبديل الظاهري. البديل المتوافق هو الذي تتطابق بياناته ووظيفته وواجهاته ضمن الاستخدام المقصود. أما التقارب في شكل الموصل أو أبعاد اللوحة فلا يثبت أنه قابل للاستبدال.

شخّص العطل قبل استبدال القطعة

استبدال أجزاء الباب بالتخمين يرفع التكلفة وقد يضيف عيباً جديداً إلى عطل قائم. اتبع تسلسلاً يبدأ بالتحقق من الشروط الأبسط والأكثر شيوعاً قبل استبدال محرك أو وحدة تحكم.

تسلسل تشخيص عملي

1. اعزل المعدة واتبع إجراءات السلامة المعتمدة قبل لمس أجزاء الباب أو دوائره.
2. سجّل رمز العطل وسلوك الباب قبل مسحه أو إعادة تشغيل النظام.
3. افحص الألواح والمسارات والبكرات والسير والحواجز بحثاً عن عوائق أو تآكل أو ارتخاء.
4. اختبر حركة الباب يدوياً ضمن الإجراء الفني المناسب لمعرفة ما إذا كانت المقاومة الميكانيكية غير طبيعية.
5. تحقق من موضع سكين الباب وقفل الطابق في الطابق الذي يظهر فيه العطل.
6. افحص الموصلات والكابلات بحثاً عن ارتخاء أو قطع أو آثار حرارة، من دون شد الأسلاك أو تغيير ترتيبها.
7. تحقق من إشارات القفل ونقاط التلامس والحساسات باستخدام المخطط وأدوات القياس المناسبة.
8. قارن بيانات المحرك ووحدة التحكم بالبيانات المطلوبة لطراز المشغل.
9. بعد عزل السبب المحتمل، استبدل الجزء المطابق فقط ثم أعد الضبط أو البرمجة عند الحاجة.

تكرار العطل في طابق واحد يرجح فحص قفل ذلك الطابق والمحاذاة الميكانيكية أولاً. أما العطل في جميع الطوابق فقد يدفع نحو فحص مشغل باب الكابينة أو وحدة التحكم أو التغذية أو الاتصالات، مع عدم إغفال الحركة الميكانيكية.

لا ترفع حدود القوة أو زمن الإغلاق لإخفاء مشكلة احتكاك. هذا الإجراء قد يخفي السبب لفترة قصيرة، لكنه لا يعالج تآكل المسار أو انحراف الألواح أو خلل القفل.

تشغيل الباب واختباره بعد الإصلاح

بعد استبدال أي جزء في نظام الباب، لا يكتمل العمل بمجرد تحرك الباب مرة واحدة. يلزم التحقق من الحركة والتعشيق وإشارات السلامة عبر دورة تشغيل كاملة وباستخدام الإجراء الفني المطبق على هذا الطراز.

تشمل نقاط الاختبار العملية:

• فتح وإغلاق الباب بسلاسة من دون احتكاك أو أصوات غير معتادة.
• اتساق الفتحة وسرعة الحركة بين الدورات.
• عدم ارتطام الألواح بنهاية المسار أو تجاوز مواضعها.
• تعشيق أقفال أبواب الطوابق وإغلاق نقاط تلامس الأمان بشكل موثوق.
• عمل عكس الحركة أو الحماية من العائق وفق إعدادات النظام ومتطلبات الموقع.
• عدم ظهور رسائل أعطال أو انقطاعات متكررة بعد عدة دورات.
• التأكد من أن إعادة الضبط أو المعايرة أو البرمجة، إن تطلبها الطراز، تمت بالطريقة الصحيحة.
• توثيق رقم القطعة المستبدلة، والمراجعة، والاختبارات المنفذة في سجل الصيانة.

ينبغي أن يجري التشغيل والاختبار فني مؤهل، خصوصاً عند التعامل مع دوائر القفل أو وحدة تحكم الباب أو إعدادات القوة والسرعة. قد تتطلب إجراءات القبول النهائية متطلبات خاصة بالموقع أو بعقد الصيانة؛ لذلك لا تستبدلها قائمة تحقق عامة.

أسئلة شائعة

هل يمكن تركيب أي محرك باب يحمل علامة KONE مكان المحرك القديم؟

لا. يجب تطابق طراز المشغل ورقم القطعة وبيانات المحرك والعمود أو البكرة والموصلات وطريقة التغذية الراجعة. العلامة التجارية وحدها لا تكفي لإثبات التوافق.

هل عطل «الباب لا يغلق» يعني أن قفل الباب تالف؟

ليس بالضرورة. قد ينتج عن عائق في المسار أو حساس أو سير أو محاذاة سكين الباب أو نقطة تماس أو إعداد في وحدة التحكم. ابدأ بالفحص الميكانيكي وإشارات الأمان قبل تغيير القفل.

ما المعلومات الأكثر فائدة عند طلب قطعة بديلة؟

رقم القطعة والمراجعة، وطراز مشغل الباب، وصور الملصقات والموصلات والتركيب، وبيانات الجهد، ووصف العطل. هذه المعلومات أدق بكثير من إرسال صورة للواجهة الأمامية للباب فقط.

متى يصبح التحديث أفضل من استبدال قطعة منفردة؟

قد يكون ذلك مناسباً عندما تكون القطع المتعددة متآكلة، أو تتكرر الأعطال بسبب قدم المشغل، أو لا يمكن مطابقة البديل بشكل موثوق. لكن قرار التحديث يحتاج تقييماً للطراز القائم والتوصيلات والضبط ومتطلبات المبنى، وليس مجرد صعوبة العثور على قطعة واحدة.

لشراء قطعة باب مصعد KONE بدرجة أعلى من الدقة، جهز رقم الجزء، وطراز مشغل الباب، وصور الملصقات والموصلات، ووصف العطل. تستطيع Kelevator مساعدة المستوردين والموزعين ومقاولي الصيانة ومشتري المعدات الأصلية في مطابقة قطع غيار المصاعد متعددة العلامات وفق هذه البيانات.
