دليل KONE Parts View لمطابقة قطع المصاعد البديلة

البحث في KONE Parts View لا ينبغي أن ينتهي بمقارنة صورة قطعة بصورة أخرى. الطريقة الأكثر موثوقية هي تثبيت هوية القطعة من بيانات المصعد ووظيفتها ورقمها المطبوع وإصدارها وتوصيلاتها، ثم التحقق من توافقها داخل النظام الفعلي. قد تتشابه لوحتان إلكترونيتان في الشكل والحجم، لكن اختلافاً بسيطاً في كود اللوحة أو الإصدار أو ترتيب الأرجل قد يجعل البديل غير مناسب.

بالنسبة لمقاولي الصيانة وفرق التوريد في السعودية، يفيد هذا الأسلوب في تقليل الطلبات الخاطئة، خصوصاً عند التعامل مع مصاعد قائمة لا تتوافر لها وثائق كاملة. ابدأ ببيانات الموقع والقطعة نفسها، ثم استخدم نتائج البحث والصور كوسيلة للتحقق، لا كمصدر القرار الوحيد.

ما الذي يقصده المشترون بعبارة KONE Parts View؟

يقصد المشترون عادة بعبارة KONE Parts View البحث المرئي أو القائم على الكتالوج عن قطع مرتبطة بمصاعد KONE، بهدف التعرف إلى قطعة تالفة أو إيجاد بديل لها. وقد يشير المصطلح إلى شاشة داخل لوحة التحكم، أو لوحة اتصالات، أو لوحة نداء، أو أداة صيانة، أو ملحق في غرفة الماكينات أو الحفرة.

لكن كلمة “View” قد توحي بأن الصورة وحدها كافية، بينما المطابقة الصحيحة تتطلب أدلة متعددة. استخدم الصورة للإجابة عن أسئلة أولية مثل: أين تُركّب القطعة؟ كم عدد الموصلات؟ هل هي لوحة إلكترونية أم شاشة أم ملحق ميكانيكي؟ بعد ذلك انتقل إلى الأكواد والوظيفة والتوافق.

عند فتح طلب شراء أو سجل استبدال، اجمع هذه البيانات قبل البحث:

• موديل المصعد أو عائلة نظام التحكم، إن كانت معروفة.
• رقم تعريف المصعد أو رقم الموقع في سجلات الصيانة.
• اسم اللوحة أو الشاشة كما يظهر في مخطط الدائرة أو على الملصق.
• رقم القطعة ورقم اللوحة ورقم الإصدار وتاريخ التصنيع عند وجودها.
• صور واضحة للوجهين والموصلات والملصقات.
• وصف للعطل والموقع الذي أُزيلت منه القطعة.
• أي أعمال تحديث سابقة، لأن المصعد قد يحتوي على مكونات من أجيال مختلفة.

الهدف ليس العثور على قطعة “تشبهها”، بل تحديد قطعة تؤدي الوظيفة نفسها وتقبلها المنظومة دون تعارض كهربائي أو برمجي أو ميكانيكي.

ابحث حسب موديل المصعد ووظيفة المكوّن

ابدأ بالموديل أو بعائلة نظام التحكم، لكن لا تعتمد عليه منفرداً. فقد يخضع المصعد للتحديث على مراحل، فتتغير لوحة النداء أو الشاشة أو وحدة الاتصال من دون تغيير كل بقية النظام. لذلك اجمع بين البحث باسم العائلة والبحث بوظيفة المكوّن.

مثلاً، بدلاً من عبارة عامة مثل “لوحة KONE”، حدّد الوظيفة بدقة:

• لوحة تحكم رئيسية داخل لوحة المناورة.
• لوحة اتصال بين الوحدات أو مع الشبكة.
• شاشة عرض اتجاه أو طابق في الكابينة أو الردهة.
• لوحة نداء خارجية.
• وحدة واجهة للأبواب أو الإشارات.
• أداة إعداد أو خدمة وتشخيص.
• مفتاح أو صندوق فحص في الحفرة.

إذا لم يكن موديل المصعد معروفاً، غالباً ما يكشف موقع القطعة عن وظيفتها. اللوحة المثبتة قرب وحدات الاتصال في لوحة التحكم تختلف وظيفياً عن لوحة موجودة خلف شاشة الردهة. كما أن أسماء الموصلات المطبوعة على اللوحة، مثل التغذية أو الاتصال أو المداخل والمخارج، تساعد في تضييق نطاق البحث.

ترتيب عملي للبحث

1. صوّر الملصق كاملاً قبل فك الأسلاك أو إزالة اللوحة.
2. سجّل مكان التركيب والموصلات المتصلة بكل منفذ.
3. ابحث برقم القطعة أولاً، ثم برقم اللوحة أو اسم الوظيفة.
4. قارن نتيجة البحث مع صورة القطعة والبيئة المحيطة بها.
5. تحقّق من الإصدار والموصلات قبل اعتماد أي بديل.
6. عند عدم تطابق البيانات، اعتبر القطعة غير مؤكدة إلى أن تتوافر معلومات إضافية.

هذا التسلسل يحمي فريق الشراء من اختصار مضلل: العثور على اسم مشابه في الكتالوج ثم طلب قطعة لا تتصل بالنظام أو لا تعمل مع إصدار لوحة التحكم الموجودة.

اقرأ الملصقات وأكواد اللوحات بدقة

الملصق المطبوع على القطعة هو عادة أقوى دليل للمطابقة. قد تجد عليه رقم مادة أو رقم قطعة، رقماً تسلسلياً، رمز لوحة PCB، رمز إصدار، تاريخ تصنيع، باركوداً، أو اختصاراً لوظيفة اللوحة. لا تتعامل مع هذه الأرقام باعتبارها متكافئة؛ لكل رقم غرض مختلف.

صوّر الملصق بإضاءة كافية ومن دون انعكاس، ثم انقل الرمز حرفياً. الفرق بين 0 وO أو بين 1 وI أو بين شرطة ورمز آخر قد يقود إلى نتيجة بحث غير صحيحة. وعند وجود أكثر من ملصق، صوّرها جميعاً؛ أحياناً يكون رقم اللوحة على الخلف ورقم القطعة التجاري على الأمام.

في اللوحات الإلكترونية، افحص أيضاً النص المطبوع مباشرة على سطح اللوحة. قد يبقى هذا النص واضحاً حتى عندما يكون الملصق ممزقاً أو مفقوداً. لا تخلط بين رقم موصل مثل CN1 أو X2 وبين رقم القطعة؛ هذه غالباً تسميات لمواضع التوصيل وليست معرّفات للوحة.

عندما تكون البيانات غير مقروءة

إذا تعذّر قراءة الملصق، لا تخمّن الرقم من جزء منه. اجمع بدلاً من ذلك:

• صورة أمامية وخلفية عالية الدقة.
• صورة مقربة لكل موصل ووسم مطبوع قربه.
• أبعاد اللوحة ومواقع فتحات التثبيت.
• وصف لون الموصلات وعدد الأرجل.
• صورة للوحة أو الوحدة الأم التي تتصل بها.
• صورة للشاشة أو لوحة النداء المركبة معها، إن كانت ذات صلة.

هذه المجموعة لا تعوّض رقم القطعة دائماً، لكنها تمكن المختص الفني من استبعاد خيارات كثيرة غير متوافقة.

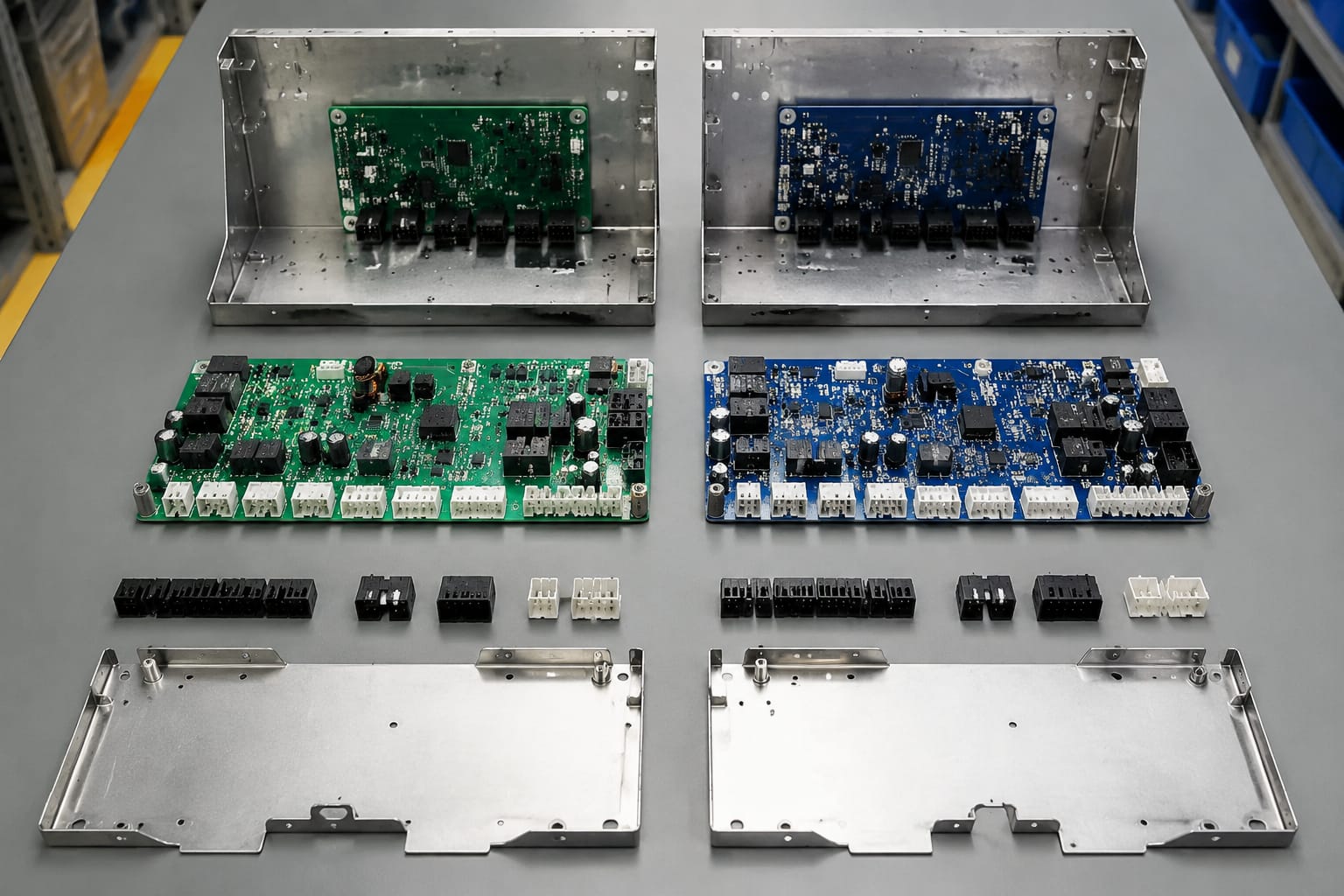

قارن أرقام الإصدار والموصلات

تطابق رقم القطعة لا يلغي أهمية رقم الإصدار. في بعض الحالات، تظهر القطعة برقم أساسي واحد مع تعديلات لاحقة في المكونات أو التخطيط أو البرنامج الداخلي. وقد يكون الإصدار الأحدث بديلاً معتمداً في منظومة محددة، أو قد يحتاج إلى مكوّنات مصاحبة أو إعدادات مختلفة. لا تفترض قابلية الاستبدال ما لم تؤكَّد للتركيبة الموجودة.

استخدم المقارنة التالية قبل اعتماد البديل:

ركز على “ترميز” الموصل، أي الشكل الذي يمنع توصيل القابس بالاتجاه الخطأ. موصلان لهما العدد نفسه من الأرجل قد لا يتوافقان بسبب اختلاف العرض أو موضع اللسان أو ترتيب الإشارات. كذلك، لا تعني إمكانية إدخال القابس أن الأسلاك تحمل الوظائف نفسها.

في أعمال الصيانة، صوّر الأسلاك قبل فصلها، واستخدم ترقيم أطراف واضحاً عند الحاجة. هذا الإجراء يفيد في إعادة التركيب، لكنه لا يحوّل لوحة غير متوافقة إلى بديل صالح. التحقق من إشارات النظام وإجراء التشغيل يجب أن يتم من فني مؤهل ووفق إجراءات الموقع.

طابق الشاشات ولوحات الاتصال

الشاشات ولوحات الاتصال من أكثر القطع التي يحدث فيها خلط عند البحث بالصور، لأنها قد تأتي ضمن واجهات متقاربة شكلاً. المطابقة هنا تبدأ بالسياق: هل القطعة تعرض رقم الطابق داخل الكابينة؟ هل هي شاشة اتجاه في الردهة؟ هل هي لوحة نداء تضم أزراراً ومؤشرات؟ أم أنها لوحة داخلية تنقل البيانات إلى الشاشة؟

الشاشات ولوحات العرض

لا يكفي قياس فتحة الشاشة أو مظهر الواجهة الأمامية. افحص:

• موضع العرض: كابينة، ردهة، لوحة نداء، أو لوحة تحكم.
• نوع الرسالة المعروضة: طابق فقط، اتجاه، رموز حالة، أو معلومات إضافية.
• عدد الموصلات ونوعها خلف الشاشة.
• اتجاه تثبيت الشاشة وطول كابل التوصيل.
• أبعاد الإطار ومواضع البراغي أو المشابك.
• نظام الإضاءة أو الجهد، عندما يكون موثقاً على القطعة.
• التوافق مع لوحة النداء أو وحدة التحكم الموجودة.

عند الحاجة إلى مكوّن خاص بالعرض الخارجي، يفيد الرجوع إلى مواصفات [لوحة عرض النداءات الخارجة لمصاعد KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) للتحقق من وصف المنتج والبيانات الواجب مطابقتها، مع بقاء التحقق من رقم القطعة والتوصيلات شرطاً أساسياً قبل الشراء.

لوحات الاتصال

لوحة الاتصال لا تُطابق من شكلها أو عدد منافذها فقط. اسأل عن الطرفين اللذين تربطهما: لوحة تحكم رئيسية، واجهة باب، شاشة، نظام نداء، أو وحدة شبكة. ثم راجع أسماء المنافذ وأرقامها ونوع الكابل المستخدم.

احذر من استبدال لوحة اتصال بأخرى تملك موصلات متشابهة لكن وظيفة مختلفة. النتيجة قد تكون انقطاعاً في الإشارات، أو ظهور أعطال متقطعة، أو عدم تعرف النظام إلى الأجهزة الطرفية. إذا كانت اللوحة تحمل إعدادات أو برمجيات داخلية، أكّد أيضاً متطلبات التهيئة قبل التركيب.

حدّد أدوات الخدمة على نحو صحيح

ليست كل قطعة محمولة أو مزودة بمنفذ اتصال أداة خدمة قابلة للاستبدال بحرية. قد تكون أداة تشخيص، أو واجهة برمجة، أو كابل خدمة، أو وحدة اختبار مرتبطة بجيل محدد من أنظمة التحكم. الخطأ في تعريفها قد يستهلك وقتاً في طلب أداة لا تتصل باللوحة الموجودة في الموقع.

قبل طلب أداة خدمة، حدّد:

• النظام أو لوحة التحكم التي ستُستخدم معها.
• المهمة المطلوبة: قراءة أعطال، ضبط إعدادات، اختبار، أو تحديث.
• نوع واجهة الاتصال والكابل المطلوب.
• الإصدار البرمجي أو العتادي، إن كان مذكوراً.
• ما إذا كانت الأداة تحتاج إلى صلاحيات أو برامج أو إجراءات خاصة.
• حالة الملحقات المرافقة، مثل الكابل والحقيبة ومحول التغذية.

لا ينبغي افتراض أن الأداة البديلة تؤدي كل وظائف الأداة الأصلية لمجرد أن موصلها مناسب. بعض أدوات الخدمة تعتمد على إعدادات أو وصول مقيّد أو برمجيات متوافقة مع بيئة محددة. اطلب توثيق ما تتضمنه الأداة وما يدعمه البائع، ولا تستخدمها لإجراء تغييرات تشغيلية من دون الصلاحية والخبرة اللازمتين.

أما الملحقات الميدانية مثل مفاتيح الفحص وصناديق الحفرة، فتحتاج إلى تدقيق في الوظيفة وطريقة التركيب والبيئة. يمكن الاسترشاد ببيانات [صندوق فحص الحفرة ومفتاح إضاءة البئر لمصاعد KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/) عند مقارنة الملحقات ذات الصلة، مع التحقق من متطلبات الموقع والتوصيلات قبل الاستبدال.

اطلب صوراً مفيدة من المورّد

تؤدي الصور دوراً مهماً في عملية الشراء، بشرط أن تكون صوراً للقطعة المعروضة فعلاً وليست صورة كتالوج عامة فقط. الصورة الجيدة لا تحسم التوافق وحدها، لكنها تساعد على التحقق من الهوية والحالة الظاهرية والتفاصيل التي قد لا تظهر في الوصف.

اطلب من المورد الصور التالية:

1. الوجه الأمامي كاملاً.
2. الوجه الخلفي كاملاً.
3. لقطة مقربة لرقم القطعة ورقم الإصدار والملصقات.
4. الموصلات من قرب، مع ظهور عدد الأرجل والترميز.
5. فتحات التثبيت وحواف اللوحة أو الإطار.
6. أي أثر إصلاح أو تعديل أو تلف مرئي، إن وجد.
7. الكابلات أو الملحقات المشمولة في العرض، عند وجودها.
8. صورة مقارنة بجانب مسطرة عند الحاجة لتأكيد الأبعاد.

الصورة يجب أن تكون حديثة وواضحة وغير مموهة. لا يكفي أن يقول المورد إن القطعة “مطابقة للصورة” إذا لم تتطابق الأرقام أو التوصيلات. وفي المقابل، لا ترفض قطعة مناسبة لمجرد اختلاف لون الملصق أو شكل تغليفها إذا كان رقمها وإصدارها وواجهاتها موثقة ومتوافقة.

تتعامل Kelevator مع قطع غيار مصاعد متعددة العلامات لجهات الاستيراد والتوزيع ومقاولي الصيانة ومشتري OEM. عند إرسال طلب مطابقة، تزيد صور الأصل الواضحة مع الرقم الكامل وبيانات الموقع من جودة المقارنة، بدلاً من إرسال اسم عام للقطعة فقط. وللمكونات المرتبطة بوحدة التحكم، قد تكون [أداة فك ترميز قطع KONE للمصاعد](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) ذات صلة فقط عندما يتطابق الغرض ومتطلبات النظام، وليس لمجرد وجود اسم العلامة في الوصف.

تجنّب أخطاء المطابقة الشائعة

أكثر الأخطاء كلفة ليست دائماً فنية معقدة؛ كثير منها يبدأ بمعلومة ناقصة أو افتراض سريع. تجنب النقاط التالية في كل طلب شراء:

• الاعتماد على الشكل الخارجي: اللوحات المتشابهة قد تستخدم برمجة أو واجهات أو جهداً مختلفاً.
• إرسال رقم جزئي: رقم ناقص لا يميّز دائماً بين إصدارين أو مكوّنين مختلفين.
• الخلط بين الرقم التسلسلي ورقم القطعة: الرقم التسلسلي يعرّف وحدة محددة، لكنه لا يكون عادة رقم الطلب.
• تجاهل اللاحقات في رقم المادة: قد تحمل اللاحقة دلالة مهمة على الإصدار أو التهيئة.
• مقارنة موصل واحد فقط: يجب فحص جميع الموصلات وترتيبها، لا الموصل الأكثر وضوحاً.
• إغفال أعمال التحديث السابقة: قد تكون القطعة الحالية ليست من التكوين الأصلي للمصعد.
• طلب لوحة من دون وصف العطل: وصف المشكلة لا يثبت هوية القطعة، لكنه قد يكشف أن السبب في كابل أو حساس أو إعداد بدلاً من اللوحة.
• الاستبدال قبل توثيق التوصيلات: يؤدي ذلك إلى أخطاء إعادة تركيب وإطالة وقت التوقف.
• افتراض التوافق المتبادل بين الإصدارات: يلزم تأكيد بديل الإصدار عند اختلاف الرمز.
• تجاهل حدود المسؤولية الفنية: شراء قطعة لا يغني عن الاختبار والتشغيل الآمن بواسطة مختص.

هناك أيضاً خطأ تجاري شائع: تقييم العرض من الاسم والسعر فقط. العرض القابل للمقارنة ينبغي أن يوضح رقم القطعة، حالتها المعلنة، الصور الفعلية، الإصدار عند توفره، وما إذا كانت الكابلات أو الملحقات ضمنه. عندما يغيب أحد هذه العناصر، اعتبر المقارنة غير مكتملة.

قائمة تحقق قبل اعتماد البديل

قبل إصدار أمر الشراء، راجع هذه القائمة المختصرة:

• هل حُدّدت وظيفة القطعة ومكان تركيبها؟
• هل تم توثيق رقم القطعة كاملاً من الأصل؟
• هل روجع رقم اللوحة ورقم الإصدار؟
• هل قورنت جميع الموصلات، لا الشكل العام فقط؟
• هل تم التحقق من التثبيت والأبعاد عند الحاجة؟
• هل تتوافق واجهة الاتصال والتغذية مع النظام القائم؟
• هل توجد تحديثات سابقة قد تؤثر في الاختيار؟
• هل صور المورد للقطعة الفعلية والملصق واضحة؟
• هل عُرفت الملحقات أو البرمجة أو التهيئة اللازمة؟
• هل سيجري التركيب والاختبار من فني مؤهل وفق متطلبات الموقع؟

عندما لا تستطيع الإجابة عن نقطة جوهرية، من الأفضل إيقاف المطابقة مؤقتاً وطلب الصورة أو الرقم أو مخطط التوصيل الناقص، بدلاً من تحويل عدم اليقين إلى طلب شراء.

أسئلة شائعة

هل يمكن العثور على بديل من صورة KONE Parts View فقط؟

لا. الصورة تفيد في التعرف المبدئي ومقارنة الموصلات والشكل، لكنها لا تثبت رقم القطعة أو الإصدار أو توافق الإشارات. استخدمها مع الملصق والبيانات الفنية وسياق التركيب.

ماذا أفعل إن اختلف رقم الإصدار بينما يبدو كل شيء آخر متطابقاً؟

لا تفترض التوافق. وثّق الرقمين، وقارن الموصلات والوظيفة، ثم اطلب تأكيداً محدداً بأن الإصدار المعروض بديل مناسب للنظام الموجود وما إذا كان يتطلب أي إعداد إضافي.

هل رقم المصعد يكفي لطلب لوحة أو شاشة؟

قد يساعد في تضييق البحث، لكنه لا يكفي دائماً، خاصة إذا نُفذت أعمال تحديث أو استبدالات سابقة. رقم القطعة الأصلية وصورها وموصلاتها تظل أكثر فائدة للمطابقة الدقيقة.

هل يجب استبدال الشاشة مع لوحة الاتصال؟

ليس بالضرورة. يعتمد ذلك على سبب العطل، وبنية النظام، وتوافق الشاشة مع لوحة الاتصال الحالية. شخّص العطل وحدد المكوّن المتسبب قبل طلب أكثر من قطعة.

ابدأ بطلب البديل بملف واضح: صورة الملصق، صور الوجهين والموصلات، وصف الوظيفة، وموديل النظام إن توفر. بهذه البيانات تصبح نتائج KONE Parts View نقطة تحقق عملية، وتصبح مقارنة الموردين أدق وأقل عرضة للخطأ.
