دليل قطع غيار KONE: المطابقة والأكواد والتوريد

تعتمد مطابقة قطع غيار KONE الصحيحة على بيانات فنية قابلة للتحقق، لا على شكل القطعة أو اسمها المتداول فقط. ابدأ بموديل المصعد ووحدة التحكم، ثم طابق رقم القطعة وإصدار اللوحة والجهد ونوع الموصلات وواجهة الاتصال قبل اعتماد الشراء.

هذه الخطوات مهمة خصوصاً للمقاولين وفرق الصيانة والمستوردين في السعودية، حيث قد يؤدي تركيب لوحة أو مزود طاقة غير متوافق إلى توقف المصعد أو ظهور أعطال متقطعة يصعب تشخيصها. الصورة الواضحة للملصق واللوحة والموصلات، مع وصف العطل ومعلومات الموقع، تقلل احتمالات توريد جزء غير مناسب.

ابدأ بموديل مصعد KONE

اسم KONE وحده لا يحدد قطعة الغيار. تختلف مكونات المصعد بحسب جيل المنظومة، ونوع وحدة التحكم، وتكوين الأبواب، والطوابق، وخيارات الاتصال، والتعديلات التي نُفذت لاحقاً. لذلك يجب تثبيت هوية النظام قبل البحث عن بديل أو طلب عرض توريد.

اجمع المعلومات من لوحة بيانات المصعد، أو خزانة التحكم، أو ملصق القطعة المستبدلة، أو وثائق الصيانة المتاحة. المعلومات المفيدة تشمل:

• موديل المصعد أو عائلة النظام، إن كانت ظاهرة.
• نوع وموديل وحدة التحكم أو كودها.
• رقم تعريف التركيب أو الرقم التسلسلي الموجود في موقع المصعد.
• نوع الباب ووحدة تشغيله، عند طلب قطع تخص الأبواب.
• موقع القطعة: خزانة الماكينة، لوحة التحكم، أعلى الكابينة، البئر، أو الباب.
• وظيفة القطعة والعطل الحالي، مثل انقطاع التغذية أو فقد الاتصال أو عدم استجابة الفرامل.
• صور أمامية وخلفية واضحة للقطعة والملصقات والموصلات.

لا تفترض أن مصعدين من نفس المبنى يستخدمان القطعة ذاتها. قد تتشابه الكبائن أو سنوات التركيب، لكن تكون وحدات التحكم أو ملحقات الأبواب مختلفة. كما أن التحديث الجزئي للمصعد قد يبدل بعض المكونات من دون تغيير واضح في المظهر العام.

إذا كانت لوحة البيانات غير مقروءة، يمكن أن تساعد صورة خزانة التحكم الكاملة، وصورة قريبة من اللوحة، ومسار التوصيلات في تضييق نطاق المطابقة. لكنها لا تغني عن تأكيد رقم القطعة متى كان متاحاً.

اعثر على رقم القطعة وسجله بدقة

رقم القطعة هو أقوى نقطة بداية عند البحث عن kone spare parts. قد يظهر الرقم بصيغة رقمية فقط، أو كود حروف وأرقام، أو عدة أرقام تشمل رقم تصنيع ورقم إصدار ورمزاً داخلياً. يجب نسخ كل ما على الملصق كما هو، مع الاحتفاظ بصورة المرجع.

عند تسجيل الرقم، افصل بين البيانات التالية بدلاً من دمجها في سطر واحد:

تحقق من الأحرف المتشابهة قبل إرسال الطلب، مثل 0 وO أو 1 وI أو 5 وS. ومن الأفضل إرسال صورة الملصق مع الرقم المكتوب، لأن النسخ اليدوي قد يفقد فاصلة أو شرطة أو لاحقة مهمة.

عند غياب الرقم الأصلي، لا تطلب "لوحة KONE" أو "كرت باب KONE" فقط. اذكر الوظيفة الدقيقة، وبيانات المنظومة، وصور وجهي اللوحة، وعدد الموصلات وأنواعها، وأي أكواد مطبوعة مباشرة على الدارة الإلكترونية. هذا يجعل المورد قادراً على تقييم المطابقة بدلاً من التخمين.

الفئات الشائعة لقطع غيار KONE

تختلف القطع بحسب المنظومة، لكن تنظيم الطلب وفق الفئة يساعد على تحديد البيانات المطلوبة لكل نوع. الأسماء التجارية أو المتداولة قد تختلف من فريق صيانة إلى آخر، لذلك تبقى الأكواد والمواصفات الفيصل.

لوحات التحكم والاتصال

تشمل لوحات المعالجة، ووحدات الإدخال والإخراج، ووحدات الاتصال في البئر، ولوحات واجهة الأبواب والشبكة. هذه القطع حساسة لإصدار اللوحة والبرمجيات والبروتوكول، ولا ينبغي استبدالها اعتماداً على عدد المقابس أو أبعاد اللوحة فقط.

عند الحاجة إلى مكوّن اتصال في البئر، راجع بيانات [لوحة الاتصال Shaft FCB لمصاعد KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/) كمثال على نوع المعلومات التي ينبغي مطابقتها: كود القطعة، الواجهة، شكل الموصلات، وحالة المكوّن.

مصادر الطاقة ووحدات التغذية

تتضمن مزودات الطاقة، وصناديق الطاقة الشبكية، ووحدات توزيع التغذية، وبعض وحدات الحماية ذات الصلة. قبل اختيار البديل، راجع جهد الدخل، وجهد الخرج، والتيار أو القدرة المقننة، وترتيب الأطراف، وطريقة التثبيت، والإشارات المرتبطة باللوحة الرئيسية.

قد يكون [صندوق طاقة الشبكة لقطع مصاعد KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/) مناسباً لفئة محددة من التطبيقات، لكن ملاءمة أي وحدة للمصعد المعني تتطلب مطابقة رقمها ومواصفاتها مع الوحدة المركبة فعلياً.

مكونات الفرامل والحركة

قد تشمل وحدات التحكم بالفرامل، ووحدات التغذية المرتبطة بها، والكونتاكتورات، والريليهات، والحساسات، وأجزاء منظومة الماكينة. هذه المكونات ذات أثر مباشر في التشغيل الآمن، لذا لا يكفي التحقق من المقاس أو قدرة الجهد الاسمية وحدها.

عند فحص [وحدة التحكم بالفرامل وصندوق التغذية لقطع KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/)، يجب ربط بيانات المنتج بالقطعة الأصلية ومخطط المنظومة وإجراءات الفني المؤهل قبل التركيب أو التشغيل.

قطع الأبواب والكابينة

تندرج تحتها لوحات تشغيل الباب، والمحركات، والسيور، والبكرات، والحساسات، والأقفال، وأزرار النداء، وشاشات الكابينة، وملحقات التوصيل. وتتطلب قطع الأبواب تحديد نوع المشغل ومكان الباب وعدد الألواح واتجاه الحركة، لأن التشابه البصري بين الأجزاء قد يكون مضللاً.

الحساسات والأسلاك والملحقات

تشمل مفاتيح النهايات، والحساسات الضوئية، والكابلات، والموصلات، والحوامل، والفيوزات، وملحقات التثبيت. في هذه الفئة، تحقق من الطول، والترتيب الطرفي، ونوع العزل، والبيئة التشغيلية، وطريقة التوصيل، إضافة إلى كود القطعة.

قارن إصدارات اللوحات والموصلات

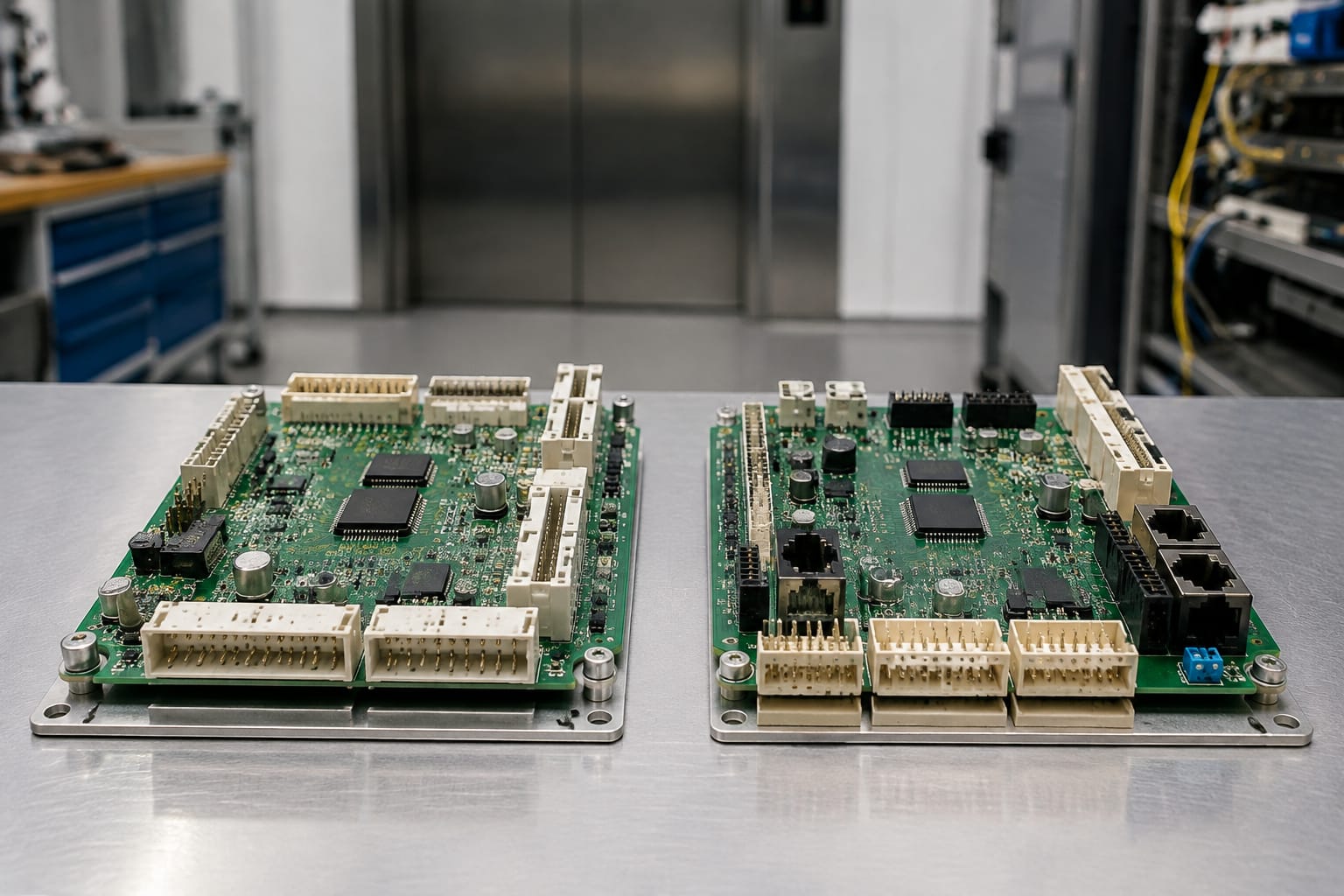

توجد لوحات إلكترونية تحمل اسماً أو كوداً أساسياً متشابهاً، لكن تختلف في الإصدار أو ترتيب الموصلات أو المكونات المثبتة. يمكن أن يؤدي تركيب إصدار غير مناسب إلى عدم إقلاع المنظومة أو ظهور أخطاء اتصال أو سلوك غير متوقع في الأبواب أو إشارات الحالة.

استخدم المقارنة التالية قبل قبول لوحة بديلة:

1. طابق رقم القطعة كاملاً، بما في ذلك لاحقة الإصدار.
2. صوّر الوجهين، ولا سيما أي ملصقات على الجهة الخلفية.
3. قارن عدد الموصلات ومواقعها وألوانها وترميزها المطبوع.
4. راجع المفاتيح الصغيرة ومواضع الجسور jumpers إن وجدت، لكن لا تغيّر إعداداتها من دون مرجع فني.
5. تحقق من مواقع التثبيت، وفتحات البراغي، والمسافة حول المكوّنات المجاورة.
6. راجع أي وحدة إضافية مركبة على اللوحة، مثل ذاكرة أو بطاقة ابنة أو واجهة منفصلة.
7. اسأل صراحة عما إذا كان الإصدار البديل يتطلب برمجة أو تهيئة أو تحويلات توصيل.

لا تعدل الموصلات أو تقصها لتناسب لوحة تبدو مشابهة. قد يخفي ذلك اختلافاً في ترتيب الإشارات أو جهد التغذية، ويصعّب لاحقاً تشخيص العطل أو إعادة المنظومة إلى تكوينها الصحيح.

الصور الجيدة يجب أن تكون مضاءة ومقروءة ومن دون انعكاس على الملصق. ومن المفيد وضع بطاقة صغيرة في الصورة تشير إلى موقع اللوحة داخل الخزانة، لأن الموقع والسياق قد يكشفان وظيفة لا تظهر من الكود وحده.

تحقق من توافق الجهد والاتصال

توافق الجهد لا يعني فقط أن قراءة مصدر الكهرباء متشابهة. يجب مراجعة جهد الدخل ونوعه AC أو DC، وجهد الخرج، وحدود التيار، والأرضي، وطريقة الحماية، وأي إشارات تحكم مرتبطة بوحدة التغذية أو اللوحة.

اسأل عن هذه النقاط عند شراء قطع كهربائية أو إلكترونية:

• ما جهد الدخل والخرج المكتوبان على القطعة الأصلية والبديلة؟
• هل التردد أو الطور أو طريقة التوصيل متطابقة حيثما تنطبق؟
• هل توزيع الأرجل في الموصل نفسه، وليس فقط شكل القابس؟
• هل تستخدم القطعة شبكة اتصال أو بروتوكولاً خاصاً بالمنظومة؟
• هل تتطلب تهيئة أو تحديث برنامج أو اقتراناً بوحدة تحكم محددة؟
• هل توجد متطلبات خاصة بمقاومة النهاية أو عنونة الجهاز أو إعدادات الاتصال؟
• هل بيئة التركيب من حيث الحرارة والتهوية والغبار مشابهة لحدود القطعة المطلوبة؟

لا تحاول قياس أو اختبار دوائر المصعد الحية إلا عبر فني مؤهل وباتباع إجراءات العزل والسلامة المعتمدة في الموقع. قد يتسبب القياس في نقطة خاطئة أو إعادة التغذية قبل اكتمال الفحص في تلف مكوّنات أو تعريض العاملين للخطر.

في مشروعات التحديث، قد لا تتوافق قطعة أصلية متاحة في السوق مع النظام بعد تعديل اللوحات أو إضافة واجهات جديدة. لهذا السبب ينبغي تقديم مخطط التوصيل أو سجل التحديث، إن كان متاحاً، إلى جانب كود المكوّن.

تحقق من الحالة ومعلومات الاختبار

لا تكفي عبارة "مستعمل" أو "جديد" لاتخاذ قرار شراء مهني. اطلب وصفاً واضحاً للحالة الفعلية، وخاصة للوحات التحكم ومزودات الطاقة والمكونات التي تعمل ضمن دوائر حساسة.

يمكن تقسيم الحالة تجارياً إلى فئات عامة، لكن تعريفها يختلف بين الموردين:

اطلب، عند توفره، معلومات عن اختبار الوظائف أو الفحص، لا مجرد تأكيد عام. من الأمثلة المفيدة: اختبار تشغيل مزود الطاقة، فحص عدم وجود تلف ظاهر في الموصلات، أو التحقق من مؤشرات اللوحة ضمن بيئة اختبار مناسبة. لا ينبغي تفسير ذلك على أنه إثبات أن القطعة ستعالج عطل الموقع؛ فقد يكون سبب العطل في الأسلاك أو وحدة أخرى أو إعدادات المنظومة.

افحص أيضاً علامات الرطوبة، أو التأكسد، أو الاحتراق، أو إصلاحات لحام غير موثقة، أو كسر في قواعد الموصلات، أو فقد ملصق التعريف. لا تعني العلامات التجميلية البسيطة بالضرورة عدم صلاحية القطعة، لكنها تستحق التوثيق والتقييم قبل الشراء.

غلّف مكونات KONE الحساسة بأمان

قد تتضرر اللوحات الإلكترونية وواجهات الاتصال بفعل الكهرباء الساكنة، أو انثناء الموصلات، أو الضغط أثناء الشحن. ويبدأ التغليف الجيد من لحظة فك القطعة من المصعد، وليس عند تسليمها لشركة النقل.

لإرسال لوحة أو استلامها بأمان، اتبع الممارسات العملية التالية:

• افصل التغذية واتبع إجراءات الموقع قبل فك أي مكوّن.
• صوّر التوصيلات والملصقات قبل الإزالة، مع تمييز الموصلات عند الحاجة.
• أمسك اللوحة من الحواف وتجنب لمس المكونات والأطراف قدر الإمكان.
• ضع اللوحة في كيس مضاد للكهرباء الساكنة، وليس في كيس بلاستيكي عادي فقط.
• ثبّت القطعة داخل صندوق مناسب بمادة حماية تمنع الحركة والضغط على الموصلات.
• لا تضع قطعاً معدنية مفكوكة، مثل البراغي أو الحوامل، مباشرة فوق اللوحة.
• أرفق ورقة تتضمن رقم القطعة والعطل والموقع وبيانات الاتصال، مع عدم لصق الشريط مباشرة على الملصق.
• افصل مزودات الطاقة والمكونات الثقيلة عن اللوحات الحساسة داخل الشحنة.

عند إعادة قطعة معطلة للتحليل أو المطابقة، أرفق صوراً قبل الفك وبعده. هذا يحافظ على سجل بصري مفيد إذا ظهر اختلاف في الإصدار أو حدث ضرر أثناء النقل.

قائمة طلب توريد قطع KONE

قبل إرسال طلب توريد، اجمع هذه المعلومات في ملف واحد. تزيد القائمة من دقة الردود وتسهّل مقارنة عروض الموردين على أساس فني، لا على الاسم والسعر فقط.

• اسم الشركة واسم جهة الاتصال ووسيلة التواصل.
• نوع المشروع: صيانة، إصلاح عطل، مخزون، تحديث، أو استبدال مجدول.
• موديل المصعد أو بيانات وحدة التحكم المتاحة.
• رقم القطعة المطلوب كاملاً، مع رقم الإصدار إن وجد.
• عدد القطع المطلوبة.
• صور واضحة للملصق والوجهين والموصلات وموقع القطعة.
• وصف مختصر للعطل أو سبب الاستبدال.
• مواصفات الجهد والتصنيف الكهربائي المقروء من القطعة.
• معلومات التوافق المطلوبة: إصدار، برمجة، موصلات، واجهة اتصال، أو إعدادات.
• الحالة المقبولة: جديد، فائض مخزون، مجدد، أو مستعمل، مع طلب توضيح حالة كل خيار.
• ما إذا كانت هناك حاجة إلى تقرير اختبار أو صور فعلية قبل الشحن.
• متطلبات التغليف للقطع الإلكترونية الحساسة.
• الوجهة التجارية وأي مستندات شحن أو استيراد تحتاجها جهة المشتريات.

عند مقارنة العروض، لا تعتمد على أقل سعر فقط. قارن مدى تطابق رقم القطعة، ووضوح الصور، وحالة المكوّن، ومعلومات الاختبار المتاحة، وتفاصيل التغليف، وقدرة المورد على الإجابة عن أسئلة التوافق. بالنسبة للمكونات الحرجة، قد تكون بيانات المطابقة الناقصة مخاطرة أكبر من فرق السعر.

أسئلة شائعة

هل يمكن الاستعاضة عن رقم قطعة KONE باسم اللوحة أو وظيفتها؟

لا يوصى بذلك إلا كحل أولي للبحث. الاسم الوظيفي يساعد على تحديد الفئة، لكنه لا يثبت الإصدار أو الجهد أو ترتيب الموصلات أو البرمجة. أرسل الاسم مع الصور والأكواد والمواصفات للحصول على مطابقة أدق.

هل القطعة ذات الشكل نفسه تكون متوافقة دائماً؟

لا. قد تتطابق الأبعاد والموصلات ظاهرياً، بينما تختلف الإشارات أو الإصدار أو نظام الاتصال أو الإعدادات. استخدم التشابه الشكلي كدليل مساعد فقط.

متى أحتاج إلى فني قبل طلب القطعة؟

تحتاج إلى تقييم فني عندما يكون العطل غير مؤكد، أو عندما تكون القطعة ضمن دائرة تحكم أو فرامل أو سلامة، أو عندما يتطلب الاستبدال برمجة أو تهيئة. شراء جزء قبل تأكيد سبب العطل قد لا يحل المشكلة.

ما أفضل معلومات أرسلها عند عدم توفر رقم القطعة؟

أرسل صوراً واضحة للجانبين والملصق والموصلات، وبيانات وحدة التحكم، وموقع القطعة، وتصنيف الجهد، ووصفاً للعطل. لا تعتمد على صورة بعيدة لخزانة التحكم وحدها.

للتوريد متعدد العلامات، يمكن لفرق المشتريات ومقاولي الصيانة استخدام قائمة الطلب أعلاه عند التواصل مع Kelevator أو أي مورد مؤهل. اجعل رقم القطعة والإصدار والصور ومواصفات التوافق أساس القرار قبل اعتماد أي قطعة غيار KONE.
