اختيار زر بديل لمصعد Schindler لا يبدأ من شكل الزر أو رقمه الظاهر فقط. المطابقة الصحيحة تتطلب توثيق موقع الزر في اللوحة، عائلة النظام، كود لوحة الدائرة، أبعاد فتحة التركيب، طريقة التثبيت، نوع الإضاءة، الرمز، والموصل الكهربائي. أي اختلاف صغير في هذه النقاط قد يمنع التركيب أو يجعل الزر يعمل بشكل غير صحيح رغم تشابه مظهره.
بالنسبة لفرق الصيانة والمستوردين، يفيد التعامل مع طلب schindler buttons باعتباره طلب توافق فني لا طلب قطعة تجميلية. صوّر اللوحة والجزء الخلفي للزر أو اللوحة الإلكترونية، وسجّل الأكواد قبل فك القطعة. بذلك يمكن تقليل طلب القطع غير المطابقة وتعطّل المصعد الناتج عن إعادة العمل.
وظائف أزرار COP وLOP في مصاعد Schindler
تُقسم أزرار المصاعد عادة إلى مجموعتين بحسب موضعها ووظيفتها: أزرار لوحة الأوامر داخل المقصورة، وأزرار النداء في الطوابق. معرفة هذه المجموعة هي أول معلومة يجب تثبيتها عند طلب البديل.
لوحة أوامر المقصورة (COP) هي اللوحة الداخلية التي يستخدمها الراكب لاختيار الطابق أو تنفيذ أوامر الرحلة. قد تضم أزرار الطوابق، فتح الباب، غلق الباب، الإنذار، وأحياناً وظائف مخصصة حسب تهيئة المبنى. في هذا الموضع، لا يكفي تطابق القطر أو الواجهة؛ إذ يجب أن يتفق الرمز المطبوع، وسلوك الإضاءة، وطريقة ربط الزر مع لوحة المقصورة.
لوحة النداء الخارجية (LOP) تكون بجانب أبواب المصعد في الطابق. وتحتوي غالباً على زر صعود أو هبوط أو زر واحد للنداء في المباني ذات الخدمة البسيطة. في الأنظمة الأحدث قد تكون جزءاً من وحدة تشمل شاشة أو مؤشرات اتجاه. لذلك قد يكون المطلوب زر نداء منفرداً، أو واجهة لمس، أو لوحة أزرار ونداء متكاملة.
| النقطة | أزرار COP داخل المقصورة | أزرار LOP في الطابق |
|---|---|---|
| الاستخدام الأساسي | اختيار الطابق وأوامر المقصورة | طلب المصعد وتحديد الاتجاه عند توفره |
| عدد الوظائف | متعدد عادة | محدود غالباً |
| الرموز المهمة | أرقام الطوابق، فتح/غلق، إنذار | سهم صعود، سهم هبوط، أو رمز نداء |
| عناصر المطابقة | التصميم، الرمز، الإضاءة، الربط الداخلي | اتجاه النداء، واجهة الطابق، اللوحة المرتبطة |
| خطأ شائع | استبدال زر وظيفة بزر طابق مشابه | تركيب زر اتجاه معاكس أو لوحة غير مطابقة |
لا تفترض أن زر النداء الخارجي يصلح داخل المقصورة لأن الوجه الأمامي متشابه. تختلف البرمجة، الإشارات، التوصيلات، وأحياناً بنية اللوحة الخلفية بين الموضعين.
تحديد تطبيقات 3300 و3600
تُستخدم تسميات 3300 و3600 لتوجيه البحث في عائلات معينة من تطبيقات Schindler، لكنها ليست بديلاً عن قراءة رقم القطعة أو كود اللوحة. فقد تتغير واجهة المستخدم، إصدار اللوحة الإلكترونية، موضع التركيب، أو تكوين الأزرار بين المصاعد التي تنتمي إلى العائلة نفسها.
عند التعامل مع مصعد من هذه التطبيقات، اجمع المعلومات التالية قبل اعتماد البديل:
- اسم العائلة أو الطراز كما يظهر في وثائق الصيانة أو على الملصق.
- صورة كاملة للوحة المقصورة أو محطة النداء، لا صورة للزر وحده.
- صورة للجهة الخلفية للزر أو لوحة الدائرة المثبت عليها.
- جميع أرقام القطع، أكواد اللوحات، ملصقات الإصدار، وأرقام الموصلات.
- موقع الزر بدقة: داخل المقصورة، طابق رئيسي، طابق نموذجي، أو محطة خاصة.
- وصف السلوك الحالي: ضوء ثابت، إضاءة عند التسجيل، عدم استجابة، أو كسر ميكانيكي.
- ما إذا كانت المشكلة في زر منفرد أم في عدة أزرار أو في شاشة النداء.
في بعض تطبيقات 3300 و3600، تكون واجهة النداء جزءاً من لوحة إلكترونية وليست مجرد مفتاح منفصل. لهذا قد يكون البديل المناسب هو لوحة أزرار لمس لتطبيقات 3300 و3600 بدلاً من طلب غطاء أو زر منفرد.

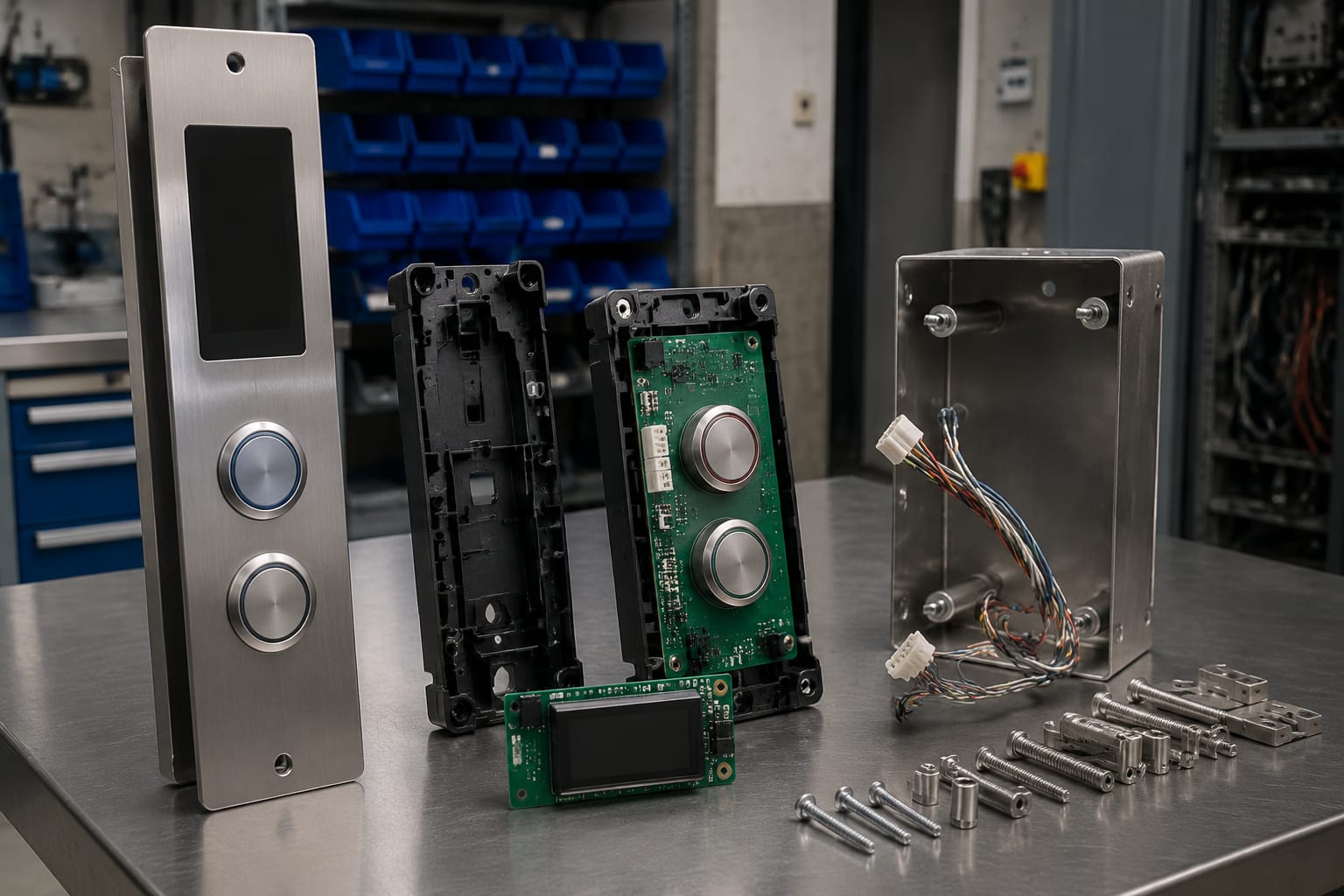

كذلك، إذا كانت مشكلة النداء مرتبطة بلوحة الطابق كاملة أو بإشارة الاتجاه، فينبغي مقارنة مكونات لوحة نداء الطابق لتطبيقات 3600 و3300 مع اللوحة الأصلية من حيث الكود، اتجاه الزر، الترتيب، والموصلات. العائلة وحدها لا تثبت التوافق.
لا تعتمد على الواجهة الأمامية وحدها
قد تظهر واجهتان أماميتان متطابقتان بينما تختلفان في عدد الأرجل، شكل القابس، جهد الإضاءة، أو بروتوكول الاتصال. كما أن اللوحات التي تستخدم شاشة أو واجهة لمس قد تحمل برنامجاً أو تعريفاً مرتبطاً بإصدار معين. لذلك يجب التعامل مع الصور الأمامية كوسيلة تعريف أولية فقط، ثم تأكيدها بالبيانات الخلفية.

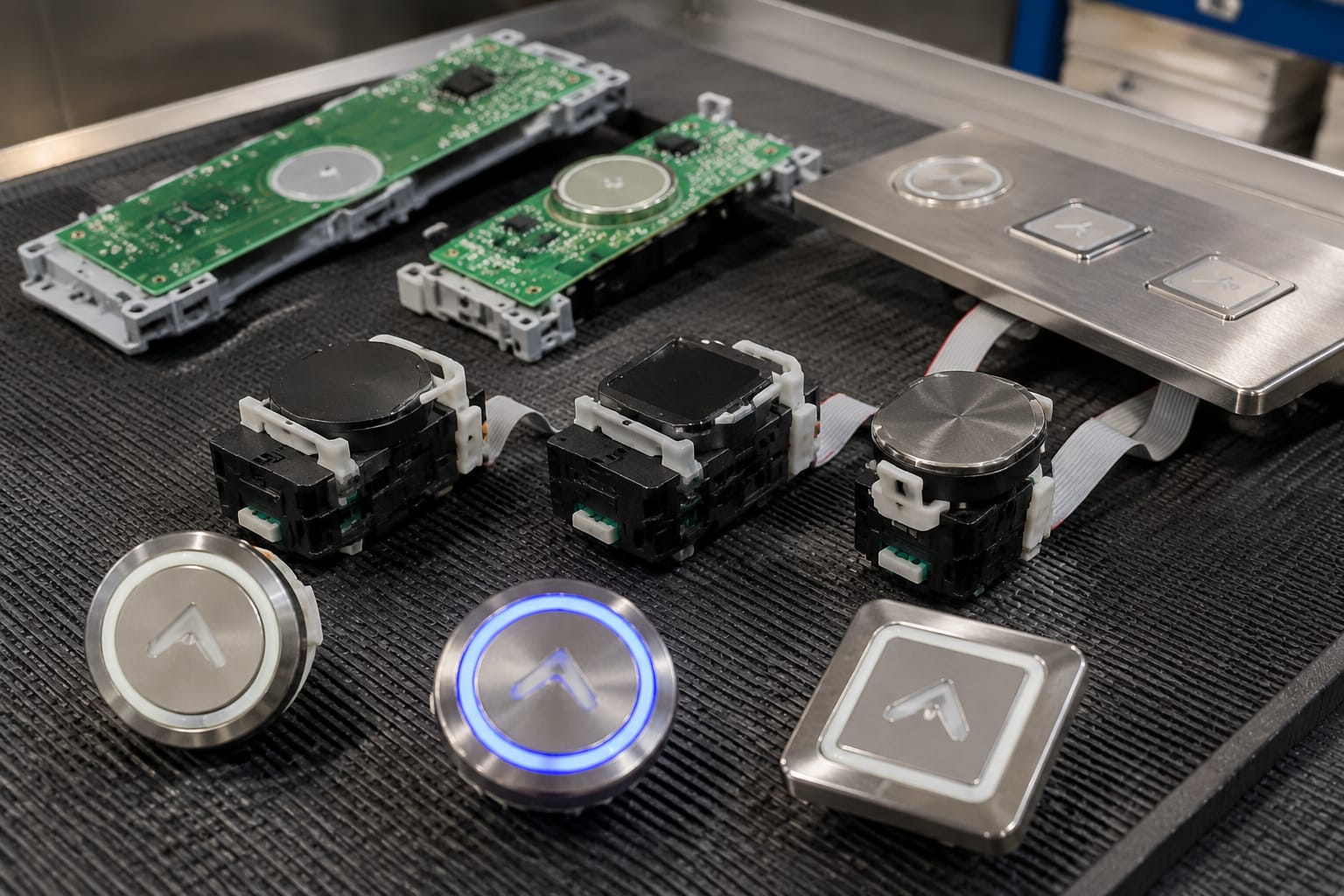

مقارنة الأزرار الضاغطة وأزرار اللمس
الاختيار بين زر ضاغط وزر لمس ليس قراراً شكلياً. النوعان يختلفان في طريقة الإدخال، البنية، أعطال الاستخدام المتوقعة، وأساليب التحقق بعد التركيب.
| المعيار | زر ضاغط ميكانيكي | زر لمس أو واجهة حساسة |
|---|---|---|
| طريقة التشغيل | ضغط فعلي مع حركة محسوسة | استشعار للمس دون حركة ميكانيكية تقليدية |
| التغذية الراجعة | نقرة أو إحساس ضغط، مع ضوء عند التفعيل في بعض الأنواع | تغير ضوئي أو استجابة مرئية بحسب التصميم |
| القطع ذات الصلة | زر، حامل، نقاط تلامس، أسلاك أو موصل | سطح واجهة، لوحة إلكترونية، موصل أو شريط توصيل |
| الأعطال المحتملة | تعلّق، كسر، فقدان مرونة، تلف نقاط التلامس | عدم استجابة منطقة لمس، تلف اللوحة، خلل الاتصال أو الإضاءة |
| التحقق الأساسي | حركة الزر وتسجيل النداء | حساسية اللمس، استجابة الواجهة، وتحديث الحالة |
لا يحل زر اللمس محل زر الضغط مباشرة، حتى لو كانا يؤديان وظيفة اختيار الطابق نفسها. يتطلب كل نوع واجهة وتركيباً وإشارة كهربائية متوافقة مع تصميم اللوحة الأصلية. كما لا يصح استبدال واجهة لمس معطلة بزر ميكانيكي عبر تعديل ميداني غير معتمد؛ فقد يؤثر ذلك في موثوقية اللوحة ومظهرها وسلامة التشغيل.
عند شراء قطعة مرتبطة بواجهة لمس، تحقق مما إذا كان المطلوب هو الزر الأمامي فقط، أو وحدة لمس كاملة، أو لوحة نداء تشمل شاشة. وتتوفر أمثلة على لوحات نداء لمس مع شاشة لتطبيقات 3300 ينبغي مقارنتها بالقطعة الأصلية من حيث الكود والتكوين، لا من حيث الشكل العام فقط.
مطابقة الأبعاد وطريقة التثبيت
الأبعاد الفعلية أهم من الوصف العام مثل “زر دائري” أو “زر مربع”. يجب قياس القطعة الأصلية بعد فكها، وقياس فتحة اللوحة نفسها عند الحاجة، لأن أبعاد الوجه الأمامي لا تؤكد أبعاد التثبيت.
سجّل القياسات بالملليمتر، وتشمل:
- قطر الزر الدائري أو عرض وارتفاع الزر المربع.
- قطر أو أبعاد فتحة القص في لوحة المعدن أو الواجهة.
- سماكة اللوحة التي يثبت عليها الزر.
- عمق القطعة خلف اللوحة والمساحة المتاحة للأسلاك أو الموصل.
- تباعد نقاط التثبيت أو البراغي، إن وجدت.
- شكل الحامل: مشبك، حلقة تثبيت، براغٍ، أو تثبيت مدمج في لوحة دائرة.
- اتجاه تركيب القطعة، خصوصاً للأزرار ذات الأسهم أو الرموز غير المتماثلة.
من الأخطاء المتكررة قياس الجزء الظاهر فقط، ثم اكتشاف أن جسم الزر لا يدخل في الفتحة أو أن عمقه يصطدم بمكونات خلف لوحة المقصورة. خطأ آخر هو تجاهل وضعية الموصل؛ فقد يناسب الزر الفتحة لكنه لا يترك مجالاً لثني الكابل دون شدّ.
إذا كانت اللوحة من الستانلس ستيل أو واجهة مخصصة، تجنب توسعة الفتحة أو قصّها قبل التحقق من هوية القطعة. أي تعديل دائم قد يجعل العودة إلى تكوين أصلي أصعب ويزيد نطاق الإصلاح دون ضرورة.
فحص الإضاءة والرموز
الإضاءة ليست تفصيلاً ثانوياً في أزرار المصاعد. فهي قد تعطي الراكب تأكيداً أن طلب الطابق تم تسجيله، أو تميز وظيفة معينة، أو تتكامل بصرياً مع بقية اللوحة. يجب مطابقة نوع الإضاءة ولونها وسلوكها، مع التأكد من الملاءمة الكهربائية للنظام الأصلي.
افحص النقاط التالية:
- هل الإضاءة موجودة دائماً أم تظهر فقط بعد تسجيل الطلب؟
- ما لون الإضاءة في الحالة الطبيعية وحالة الاستدعاء؟
- هل ينتشر الضوء عبر الحلقة المحيطة، الرقم، الرمز، أم كامل سطح الزر؟
- هل الرمز مطبوع، محفور، بارز، أو ظاهر عبر إضاءة خلفية؟
- هل تستخدم المقصورة أرقاماً فقط أم أرقاماً مع Braille أو مؤشرات إضافية؟
- هل اتجاه سهم النداء صحيح للزر: صعود، هبوط، أو نداء موحد؟
- هل مفتاح فتح الباب وغلقه يحمل الرمز نفسه المستخدم في بقية اللوحة؟
تبديل زر برمز خاطئ لا يمثل مشكلة جمالية فقط؛ بل قد يربك المستخدم ويؤدي إلى طلب وظيفة غير مقصودة. ويجب بوجه خاص التحقق من أسهم فتح الباب وغلقه، لأن تشابهها البصري قد يسبب خطأ عند الطلب أو التركيب.
لا تفترض أن لون LED وحده كافٍ للمطابقة. قد تكون هناك فروق في الجهد أو طريقة التحكم أو ترتيب أطراف الإضاءة. يلزم الرجوع إلى بيانات القطعة الأصلية ولوحة التحكم ذات الصلة قبل توصيل بديل.
التحقق من أكواد اللوحات والموصلات
كود لوحة الدائرة هو من أقوى دلائل التوافق عندما تكون الأزرار جزءاً من تجميعة إلكترونية. ابحث عن الكود على ظهر لوحة النداء، خلف واجهة المقصورة، على ملصق صغير، أو قرب الموصل. صوّر الكود كاملاً مع أي لاحقة لإصدار أو مراجعة.
عند توثيق الموصل، لا تكتفِ بعدد الأسلاك. سجّل أو صوّر:
- عدد الصفوف وعدد النقاط أو الأرجل.
- شكل القابس وقفل التثبيت واتجاه الإدخال.
- رقم أو رمز الموصل إن كان مطبوعاً.
- موضع الموصل على اللوحة.
- ألوان الأسلاك وترتيبها، مع ملاحظة أن الألوان وحدها لا تؤكد الوظيفة.
- وجود شريط مرن، كابل مسطح، أو توصيل سلكي منفصل.
- أي جسور أو مفاتيح إعداد ظاهرة على اللوحة.
لا تستخدم موصلات مغايرة عبر قص الأسلاك أو تبديل ترتيبها اعتماداً على التخمين. التشابه في عدد النقاط لا يعني تطابق توزيع الإشارات. ويمكن أن ينتج عن ذلك عدم استجابة، إضاءة خاطئة، أو ضرر للوحة. عند غياب الكود الواضح، تكون الصور المفصلة للوجهين مع القياسات وحالة التوصيل أساساً أفضل للتحقق.
افصل بين عطل الزر وعطل اللوحة
قد يبدو الزر معطلاً، بينما السبب في القابس أو لوحة النداء أو تغذية الإضاءة. قبل طلب بديل، افحص ما إذا كانت الأزرار المجاورة تعمل، وهل المشكلة ثابتة أم متقطعة، وهل يتغير السلوك عند تحريك الموصل. لا ينبغي إجراء القياسات أو أعمال الاستبدال داخل لوحة نشطة إلا بواسطة فني مؤهل ووفق إجراءات العزل الخاصة بالموقع.
اختبار اللوحة بعد الاستبدال
التركيب الناجح لا ينتهي عند ثبات القطعة في مكانها. يجب تنفيذ اختبار وظيفي منظم قبل إعادة المصعد إلى الخدمة، مع مراعاة إجراءات السلامة المعتمدة في الموقع.
ابدأ بفحص بصري: تأكد من استواء الزر مع الواجهة، وعدم وجود حواف حادة أو فراغات، وعدم انحشار الأسلاك أو انثناء الكابل. ثم افحص القابس وقفل التثبيت قبل إغلاق اللوحة.
بعد ذلك، اختبر الوظيفة المناسبة للقطعة:
- شغّل النظام وفق إجراءات الموقع وتحقق من عدم ظهور إنذارات أو رسائل غير معتادة.
- اختبر كل زر تم استبداله أكثر من مرة، وليس ضغطة واحدة فقط.
- راقب تسجيل الطلب ووضوح الرمز أو الإضاءة وسلوكها عند قبول الطلب.
- اختبر الأزرار المجاورة للتأكد من أن تركيب القطعة لم يؤثر في الصف أو اللوحة نفسها.
- في لوحة النداء، اختبر الاتجاه الصحيح واستجابة المؤشر أو الشاشة إن كانت جزءاً من الوحدة.
- في المقصورة، تحقق من الوظيفة الفعلية للزر أثناء رحلة مراقبة وبحسب إجراءات الصيانة.
- وثّق رقم القطعة المستبدلة، كود اللوحة، تاريخ العمل، ونتيجة الاختبار للمرجعية القادمة.
إذا لم يستجب الزر، لا تفترض مباشرة أن القطعة البديلة تالفة. راجع أولاً الكود، اتجاه الموصل، تثبيت القابس، التوافق بين نوع الزر واللوحة، وحالة اللوحة الأصلية. كما أن استمرار العطل في أكثر من زر غالباً يستدعي تشخيصاً أوسع من استبدال زر منفرد.
قائمة تحقق لتوريد أزرار Schindler
تساعد هذه القائمة فريق المشتريات أو الصيانة على إرسال طلب يمكن مراجعته فنياً دون استفسارات متكررة:
- [ ] نوع القطعة: زر COP، زر LOP، واجهة لمس، أو لوحة نداء كاملة.
- [ ] العائلة أو الطراز الظاهر، مثل 3300 أو 3600 عند انطباقه.
- [ ] موقع القطعة: المقصورة أو الطابق، ورقم أو وصف موقعها داخل اللوحة.
- [ ] الوظيفة والرمز: طابق، صعود، هبوط، فتح باب، غلق باب، أو غير ذلك.
- [ ] صور واضحة للواجهة الأمامية والخلفية والقطعة في موضعها.
- [ ] رقم القطعة الأصلي وكود لوحة الدائرة ورقم الإصدار إن وجد.
- [ ] أبعاد الوجه، فتحة التركيب، العمق، ونقاط التثبيت بالملليمتر.
- [ ] نوع التثبيت واتجاه الزر.
- [ ] نوع الإضاءة ولونها وسلوكها والرمز الظاهر.
- [ ] صور للموصل، عدد نقاطه، واتجاهه.
- [ ] وصف العطل ونتيجة الفحص الأولي.
- [ ] الكمية المطلوبة، مع التفريق بين القطع المتطابقة والقطع ذات الوظائف المختلفة.
وجود هذه البيانات لا يلغي ضرورة التحقق الفني النهائي، لكنه يحول طلب التوريد من وصف عام إلى طلب قابل للمطابقة. وتفيد هذه المنهجية خصوصاً المستوردين والموزعين ومقاولي التحديث الذين يديرون قطعاً متعددة العلامات وتكوينات لوحات مختلفة.
أسئلة شائعة
هل يكفي رقم الطابق لاختيار زر بديل؟
لا. رقم الطابق يحدد الرمز المطلوب فقط. يجب أيضاً مطابقة شكل الزر، أبعاده، الإضاءة، نوع التوصيل، وموافقته للوحة أو عائلة النظام المستخدمة.
هل يمكن استخدام زر يبدو مطابقاً من مصعد آخر؟
لا يوصى بذلك قبل مقارنة كود القطعة والموصل وطريقة التثبيت. المظهر الخارجي المتشابه لا يثبت التوافق الكهربائي أو الميكانيكي.
متى أطلب لوحة كاملة بدلاً من زر منفرد؟
فكّر في لوحة أو وحدة كاملة عندما تكون واجهة النداء أو اللمس متكاملة إلكترونياً، أو عند تعطل أكثر من منطقة إدخال، أو وجود مشكلة في الشاشة أو الموصل أو لوحة الدائرة نفسها. أما الكسر الميكانيكي أو تعطل زر منفرد في لوحة تقليدية فقد يكون قابلاً للمعالجة بقطعة منفردة متطابقة.
ما أهم صورة يجب توفيرها عند عدم معرفة رقم القطعة؟
صورة واضحة للجزء الخلفي تشمل كود اللوحة والموصل هي الأكثر فائدة عادة، مع صورة للواجهة الأمامية وقياسات دقيقة. لا تستبدل هذه الصور صورة بعيدة للوحة كاملة، بل أرفق الاثنين معاً.
اجمع هذه البيانات قبل طلب أزرار Schindler أو لوحات النداء البديلة. تستطيع Kelevator دعم مشتري قطع غيار المصاعد متعددة العلامات من المستوردين والموزعين ومقاولي الصيانة عند تقديم تفاصيل المطابقة الفنية اللازمة.
