دليل اختيار Schindler Parts: المطابقة والتوريد

شراء schindler parts بصورة صحيحة لا يبدأ باسم القطعة أو صورتها، بل ببيانات المصعد الفعلية: عائلة المعدة، وظيفة المكوّن، رقم القطعة أو كود اللوحة، الإصدار، المقاسات، ترتيب الموصلات، والجهد أو نوع الاتصال. قد تبدو قطعتان متشابهتين جداً، لكن اختلافاً بسيطاً في إصدار اللوحة أو عدد الأرجل في الموصل قد يمنع التركيب أو يسبب عطلاً في النظام.

لشركات الصيانة والمستوردين والموزعين في السعودية، أفضل ممارسة هي مطابقة القطعة مع بيانات الوحدة المركبة قبل إصدار أمر الشراء، ثم طلب توثيق واضح يربط المعروض بالمطلوب. يوضح هذا الدليل كيف تُعرّف قطع مصاعد Schindler وتراجع توافقها، خصوصاً عند التعامل مع تطبيقات 3300 و3600.

تحديد عائلة معدة Schindler أولاً

ابدأ من لوحة بيانات المصعد ووثائق الصيانة وسجل الأعطال، لا من اسم شائع متداول لدى الفنيين. قد يرتبط اسم الطراز بمصعد كامل أو بتجهيزات جرى تحديثها جزئياً، لذلك لا يثبت بمفرده أن لوحة التحكم أو مشغل الباب أو شاشة الكابينة هي الإصدار المطلوب حالياً.

اجمع المعلومات التالية قبل طلب أي من قطع غيار Schindler:

• اسم الطراز أو عائلة المصعد كما يظهر في لوحة البيانات.
• رقم الوحدة أو الرقم التسلسلي المتاح على المعدة.
• موقع القطعة: لوحة التحكم، أعلى الكابينة، مشغل الباب، لوحة نداء الطابق، لوحة الكابينة، أو نظام آخر.
• رقم القطعة المطبوع على المكوّن القديم، بما في ذلك الرموز اللاحقة.
• صور واضحة للواجهة والخلف والملصقات والموصلات.
• وصف العطل أو سبب الاستبدال، مع تسجيل رسائل الخطأ إن وجدت.
• ما إذا كانت المعدة أصلية بالكامل أو سبق أن خضعت لتحديث أو استبدال جزئي.

عند غياب ملصق المقصورة أو عدم وضوحه، تكون اللوحة الإلكترونية نفسها مصدراً مهماً للبيانات. صوّرها بعد فصل الطاقة وفق إجراءات السلامة المعتمدة، وركز على الملصق والباركود والرقم المطبوع على اللوحة والموصلات، وليس على الجزء الأمامي فقط.

لا تفترض أن جميع مصاعد المبنى من العائلة نفسها. في المشاريع التي نفذت على مراحل أو تلقت أعمال تحديث لاحقة، قد تختلف تجهيزات المصاعد حتى داخل البئر نفسه. لهذا يجب اعتبار كل وحدة طلباً مستقلاً ما لم تتطابق بياناتها فعلاً.

المكونات الشائعة في التحكم والأبواب

تتوزع schindler parts عادة بين دوائر التحكم، واجهات المستخدم، وتجهيزات الأبواب. فهم الوظيفة الفعلية للقطعة يضيّق خيارات المطابقة ويكشف متى يكون العطل في التوصيلات أو التغذية بدلاً من المكوّن نفسه.

مكونات نظام التحكم

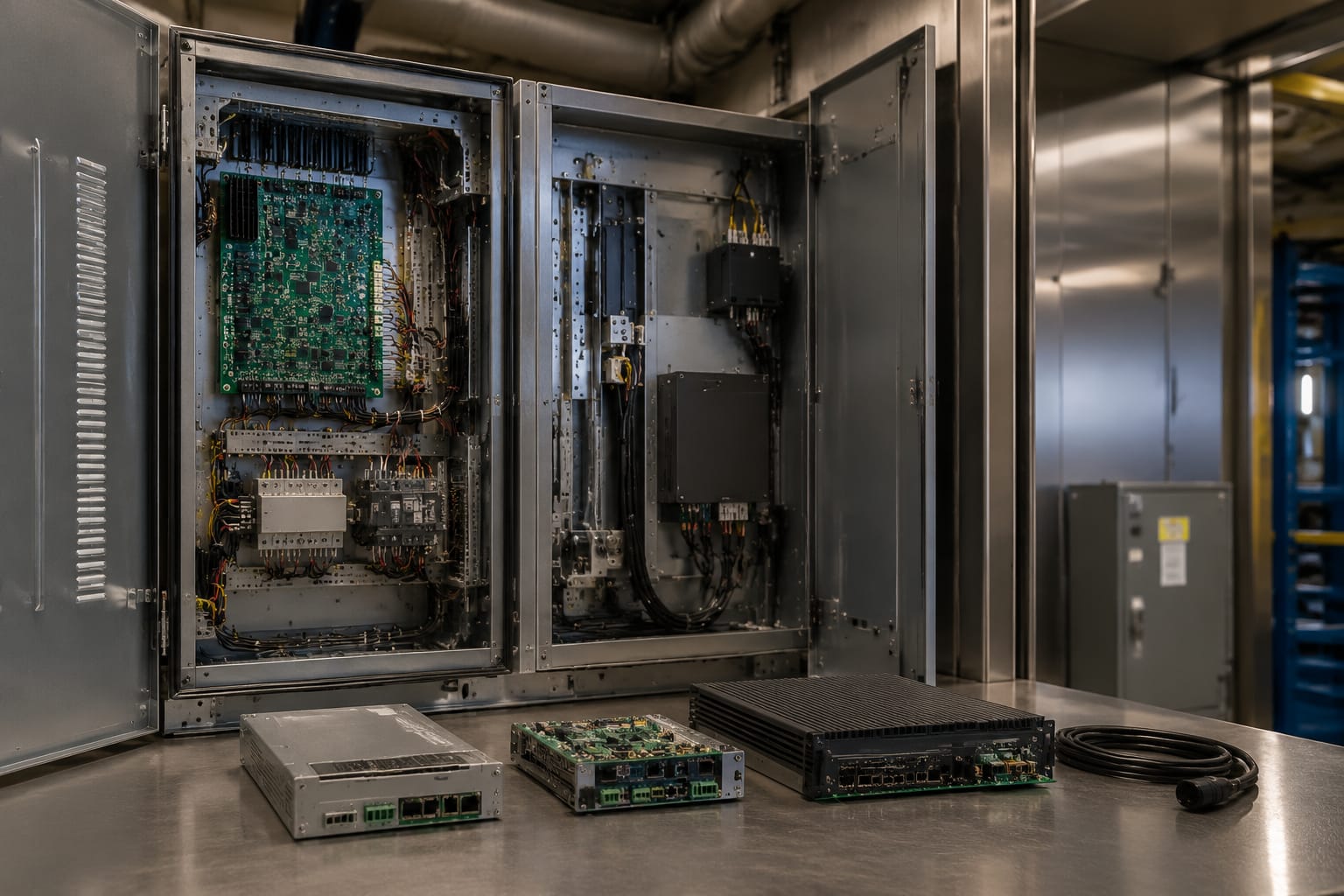

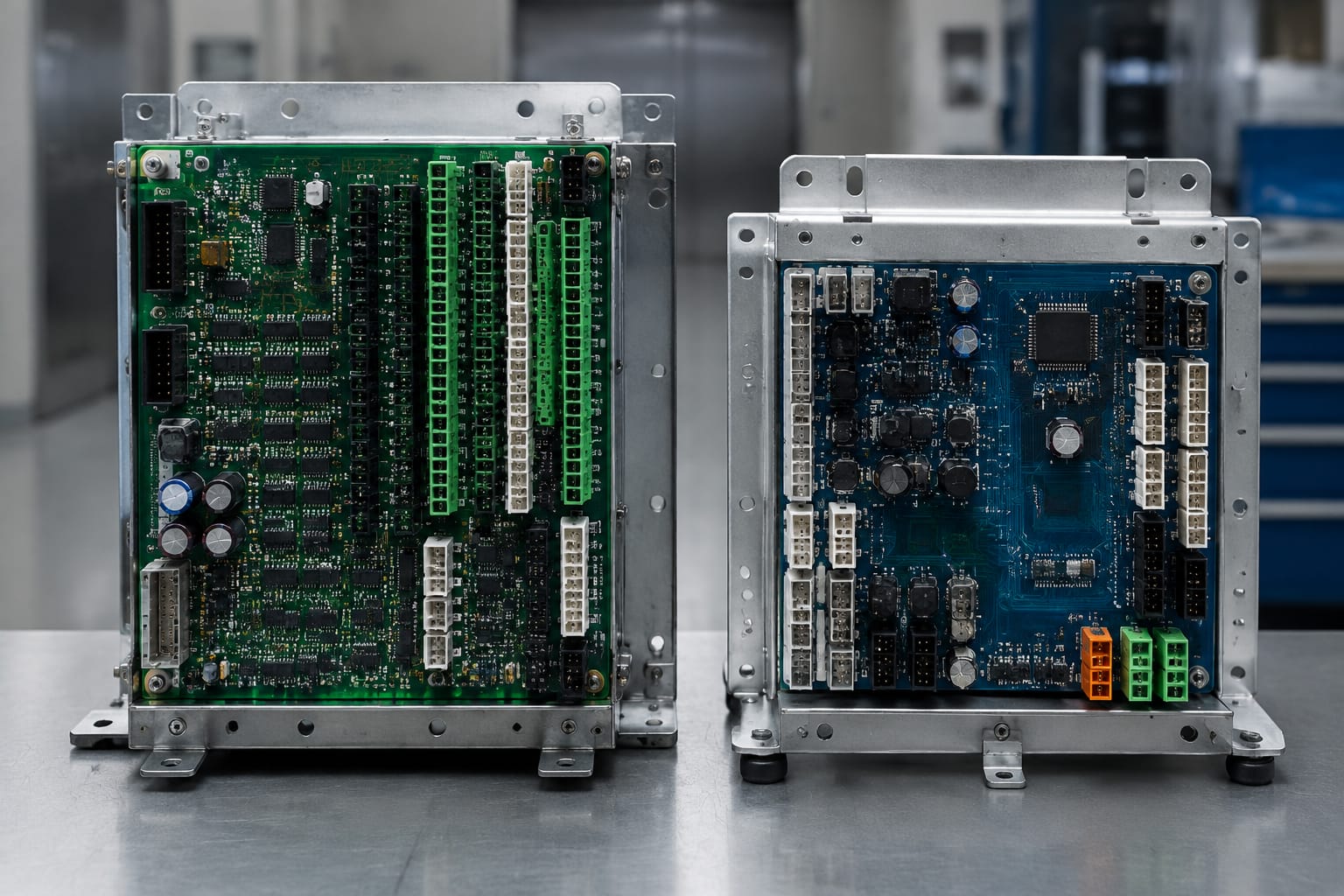

تشمل منظومة التحكم لوحات رئيسية ولوحات دخل وخرج ووحدات تغذية ومرحلات ووحدات اتصال ومكوّنات مرتبطة بموقع المصعد وحالته. ليست كل لوحة في خزانة التحكم قابلة للتبديل مع لوحة مشابهة في الشكل؛ فقد تختلف البرمجة أو ترتيب المداخل أو الواجهة الخاصة بها.

عند طلب لوحة تحكم، وضّح:

• اسم اللوحة أو وظيفتها داخل الخزانة.
• كود اللوحة ورقم القطعة والإصدار.
• صور مواضع الموصلات والعناصر المركبة.
• حالة القطعة المطلوبة: بديلة لمكوّن قائم، أم لمشروع تحديث، أم مخزون احتياطي.
• ما إذا كانت هناك حاجة إلى نقل إعدادات أو برمجة أو تهيئة بعد التركيب.

يمكن مراجعة مواصفات العرض لدى [لوحة تحكم مصاعد 3300 و3600](/products/3300-3600-elevator-control-board-id-lift-parts/) عندما يكون المطلوب ضمن هذه الفئة، مع بقاء التحقق من بيانات اللوحة المركبة شرطاً أساسياً قبل الشراء.

مكونات الكابينة والنداء

تتضمن هذه الفئة لوحات أزرار الكابينة، شاشات العرض، لوحات النداء، ومكوّنات الواجهة المرتبطة بها. في هذه القطع، لا يكفي التحقق من شكل واجهة العرض أو عدد الأزرار؛ فالتوصيل، البروتوكول، ترتيب الأطراف، الأبعاد، والتثبيت الخلفي عوامل حاسمة.

لو كانت الحاجة إلى لوحة عرض أو جزء من واجهة الكابينة في أنظمة 3300 أو 3600، راجع تفاصيل [لوحة عرض الكابينة لمصاعد 3300 و3600](/products/3300-3600-elevator-cop-display-board-id-lift-parts/) وقارنها باللوحة الحالية من حيث الكود والموصلات ومقاس التثبيت.

مكونات مشغل الباب

تشمل منظومة الباب وحدة التحكم في المشغل، الحساسات، الكابلات، المحركات، البكرات وغيرها بحسب تكوين الجهاز. عطل الباب لا يعني تلقائياً أن وحدة التحكم هي السبب؛ فقد يكون منشأ المشكلة ميكانيكياً، أو في مصدر التغذية، أو في حساس، أو في ضفيرة الأسلاك.

قبل استبدال وحدة تحكم الباب، افحص سجل الأعطال وحالة الباب والأسلاك والموصلات، ثم طابق رقم الوحدة وإصدارها. بالنسبة إلى هذه الفئة، يفيد الاطلاع على [وحدة تحكم مشغل الباب لمصعد 3300](/products/door-operator-controller-3300-elevator-parts/) في تحديد البيانات التي ينبغي مقارنتها، لا في افتراض التوافق من اسم الطراز وحده.

قراءة ملصقات اللوحات وأكواد القطع

رقم القطعة هو أقوى نقطة بداية، لكن يجب قراءته كاملاً كما هو مطبوع. لا تحذف شرطة أو فاصلة أو لاحقة حرفية، ولا تدمج رقم تجميعة اللوحة مع رقم مكوّن فرعي موجود عليها. في بعض الحالات يظهر أكثر من رقم: رقم القطعة، رقم رسم أو تجميعة، رقم إصدار، ورقم دفعة أو تتبع. لكل منها وظيفة مختلفة.

رتب البيانات في نموذج طلب موحد:

لا تعتمد على القراءة اليدوية من صورة منخفضة الدقة. كبّر الصورة وتحقق من الأحرف المتشابهة والأرقام التي قد تُقرأ خطأ. وعند وجود ملصق ممزق، لا تملأ الفراغات بالتخمين؛ استخدم مقارنة موصلات القطعة، ومكان تركيبها، ووثائق الوحدة، ثم اطلب من المورد توضيح ما يمكن توثيقه.

من الأخطاء المتكررة إرسال رقم من فاتورة سابقة على أنه رقم القطعة. الفاتورة قد تحتوي رمزاً داخلياً للمخزون أو وصفاً تجارياً مختصراً، ولذلك ينبغي مقارنته دائماً بالرقم الموجود على المكوّن المركب.

مقارنة تطبيقات 3300 و3600

لا ينبغي التعامل مع 3300 و3600 بوصفهما اسماً واحداً للتوافق. قد تتشابه بعض فئات القطع أو تتقاطع، لكن التبادل بين التطبيقين لا يُثبت إلا بمطابقة أرقام القطع والإصدارات والموصلات وبيانات التشغيل. كما أن تكوين المصعد داخل العائلة الواحدة قد يختلف وفق تجهيزات الكابينة والباب ونظام التحكم المستخدم.

استخدم المقارنة التالية لتحديد مستوى التحقق المطلوب:

إذا كان المورد يعرض قطعة على أنها مناسبة لـ3300 و3600، فاطلب أساس هذا الوصف: هل هو رقم قطعة متطابق، أم مقارنة موصلات، أم مرجع لتطبيقات معلنة؟ الوصف العام مفيد للبحث، لكنه لا يحل محل دليل المطابقة لوحدة بعينها.

كذلك، لا تعتبر القطعة القديمة دليلاً نهائياً إذا كان العطل ناجماً عن تركيب غير صحيح سابق أو عن استبدال نفذ خلال مشروع تحديث. راجع مخطط التوصيل المتاح وسجل أعمال الصيانة، وتأكد من أن القطعة الموجودة هي بالفعل المرجع السليم للمصعد.

مراجعة الإصدارات والموصلات

يُعد اختلاف الإصدار من أكثر أسباب فشل التوافق التي لا تظهر في الصور الأولى. قد يحمل إصدار أحدث أو أقدم رقم أساس مشابهاً، مع تعديل في الدائرة أو برمجيات التشغيل أو ترتيب الأطراف. لا يعني ذلك أن الإصدارين غير متوافقين دائماً، لكنه يعني أن قرار التبادل يحتاج إلى إثبات من الوثائق الفنية أو من مورد قادر على تحديد العلاقة بينهما.

راجع الموصلات عملياً وفق الآتي:

1. عدد الموصلات وعدد الأرجل في كل موصل.
2. شكل جسم الموصل، ومفتاح الاتجاه أو موضع التعشيق.
3. موقع كل موصل على اللوحة واتجاهه.
4. الترميز المطبوع بجانب الموصلات إن وجد.
5. نوع التثبيت: براغي، مسارات، لسان تثبيت، أو حوامل.
6. أبعاد اللوحة ومواقع فتحات التثبيت.
7. وجود جسور أو مفاتيح إعداد أو منافذ إضافية.

لا تجبر موصلاً يبدو قريباً من الموصل الأصلي. التركيب القسري قد يتلف أطراف اللوحة أو الأسلاك، كما أن تطابق عدد الأرجل لا يثبت أن توزيع الإشارات نفسه. ينبغي أن يتحقق فني مؤهل من التوصيل قبل إعادة تغذية النظام.

اطلب صوراً للقطعة المعروضة من الجهتين إذا كان قرار الشراء يعتمد على المطابقة البصرية. الصورة الأمامية وحدها لا تكشف غالباً موضع الموصلات، ولا الواجهات الخلفية، ولا ملصقات الإصدار.

تأكيد الجهد وبيانات الاتصال

التحقق من الجهد ليس خطوة شكلية. يجب قراءة قيمة التغذية ونوعها وتحديد أطرافها من الملصق أو المخطط الموثوق. تجنب افتراض القيمة اعتماداً على طراز المصعد أو بلد المشروع أو لون الأسلاك. قد تتضمن اللوحة أكثر من مدخل تغذية أو مخارج بجهود مختلفة.

قبل الطلب أو التركيب، أكد ما يلي:

• جهد الدخل ونوع التيار كما هو محدد للمكوّن.
• أطراف التغذية والقطبية عند انطباقها.
• أي فيوزات أو وحدات تغذية مرتبطة بالقطعة.
• واجهات الاتصال المستخدمة مع بقية النظام.
• نوع الموصل والكابل المطلوب.
• الحاجة إلى إعدادات، عناوين، أو تهيئة بعد الاستبدال.
• توافق اللوحة مع الإصدار القائم للمنظومة، وليس مع المعدة كاسم عام فقط.

في الأنظمة التي تتبادل بيانات بين عدة لوحات، يمكن أن يؤدي تركيب قطعة متوافقة ميكانيكياً فقط إلى استمرار العطل أو ظهور رسائل جديدة. لذلك يجب أن تشمل المطابقة واجهة الاتصال والبرمجيات أو الإعدادات المرتبطة بها متى كانت ذات صلة.

ولا يُنصح بإجراء قياسات أو تعديلات داخل لوحات المصاعد بواسطة أشخاص غير مؤهلين. معدات المصاعد تتضمن مخاطر كهربائية وحركية، ويجب أن ينفذ الفحص والتركيب فنيون مدربون ووفق إجراءات الموقع وتعليمات الجهة المصنعة.

تقييم توثيق المورد

المورد الجيد لا يكتفي بتسمية القطعة، بل يوضح ما يستطيع إثباته عن هوية المنتج وحالته ومدى مطابقته للبيانات المقدمة. هذا مهم خصوصاً للمستوردين والموزعين الذين يحتاجون إلى سجلات واضحة لمخزونهم ولطلبات عملائهم.

اطلب توثيقاً يتناسب مع قيمة القطعة وأهميتها، مثل:

• رقم القطعة وكود اللوحة والإصدار المعروض.
• صور فعلية واضحة للقطعة المتاحة، عند الإمكان.
• وصف للحالة التجارية للقطعة، من دون افتراض معنى غير مذكور.
• بيان ما إذا كان العرض يستند إلى رقم قطعة مطابق أو إلى بديل مقترح.
• تفاصيل التعبئة والكمية المطلوبة عند الشراء بالجملة.
• أي حدود معروفة للتوافق أو معلومات تحتاج إلى تأكيد قبل الشحن.
• مستند عرض يطابق الرموز والكميات المتفق عليها.

ينبغي التفريق بين «قطعة مطابقة للرقم» و«قطعة بديلة محتملة». الأولى تحتاج إلى تأكيد هوية الرقم والإصدار؛ أما الثانية فتحتاج إلى إثبات إضافي لتوافق الوظيفة والموصلات والبيانات الكهربائية. لا تقبل صياغة عامة مثل «مناسبة لمصاعد Schindler» إذا لم تتضمن بيانات يمكن التحقق منها.

تورد Kelevator قطع غيار مصاعد متعددة العلامات التجارية للمستوردين والموزعين ومقاولي الصيانة ومشتري المعدات الأصلية. عند إرسال استفسار تجاري، يساعد تقديم ملف المطابقة كاملاً على الحصول على عرض أدق، ويقلل الرسائل المتبادلة الناتجة عن نقص الصور أو الأكواد.

قائمة التدقيق النهائية للتوريد

راجع القائمة التالية قبل اعتماد طلب schindler parts:

• [ ] تم تحديد طراز المصعد أو عائلة المعدة من مصدر متاح وموثوق.
• [ ] تم تحديد موقع القطعة ووظيفتها بدقة.
• [ ] سُجل رقم القطعة كاملاً من الملصق أو من وثيقة فنية مناسبة.
• [ ] تم تسجيل كود اللوحة والإصدار والرموز اللاحقة.
• [ ] تم التقاط صور واضحة للواجهة والخلف والموصلات والملصقات.
• [ ] تمت مقارنة الأبعاد وفتحات التثبيت والموصلات.
• [ ] تم تأكيد جهد التغذية ونوعها وبيانات الاتصال ذات الصلة.
• [ ] تم التحقق من أي تحديثات أو استبدالات سابقة في المصعد.
• [ ] أوضح المورد هل المعروض مطابق للرقم أم بديل يحتاج إلى تحقق إضافي.
• [ ] تطابقت الكمية والرموز في العرض التجاري مع سجل الطلب الداخلي.
• [ ] حدد فريق الصيانة من سينفذ التركيب والتحقق الوظيفي بعده.

أخطاء ينبغي تجنبها

أكثر الأخطاء كلفة هو الطلب اعتماداً على صورة عامة أو اسم طراز مختصر. يليه تجاهل لاحقة الإصدار، أو الخلط بين لوحة العرض ولوحة التحكم، أو اعتبار تشابه الموصلات إثباتاً لتوزيع الإشارات. كما ينبغي تجنب طلب عدة قطع مختلفة تحت رمز واحد في طلب الشراء؛ خصص سطراً منفصلاً لكل رقم قطعة وإصدار وكمية.

متى يجب إيقاف قرار الشراء؟

أوقف قرار المطابقة واطلب بيانات إضافية عندما يكون رقم القطعة غير مقروء، أو تختلف الموصلات، أو لا يظهر الإصدار، أو يتعارض جهد التغذية، أو تكون هناك مؤشرات على تحديث سابق غير موثق. تكلفة التحقق الإضافي أقل عادة من تكلفة قطعة غير مناسبة، وتأخر الإصلاح، وإجراءات الإرجاع المحتملة.

أسئلة شائعة

هل يكفي رقم طراز المصعد لطلب القطعة؟

لا. رقم الطراز يساعد في حصر البحث، لكنه لا يثبت توافق لوحة أو وحدة بعينها. استخدمه مع رقم القطعة وكود اللوحة والإصدار وصور الموصلات.

هل يمكن استبدال لوحة 3300 بلوحة مذكور أنها مناسبة لـ3600؟

لا يمكن الجزم من الاسم فقط. يجب التحقق من رقم القطعة، الإصدار، الموصلات، التثبيت، الجهد، وبيانات الاتصال. قد توجد تطبيقات متقاطعة، لكن لا يصح افتراضها.

ما الصور التي يجب إرسالها للمورد؟

أرسل صورة للملصق، وأخرى للوحة كاملة من الأمام والخلف، وصوراً مقرّبة للموصلات وفتحات التثبيت. أضف صورة للموقع الذي ركبت فيه القطعة إذا كان ذلك يساعد على تحديد وظيفتها.

هل القطعة ذات الإصدار المختلف بديل مقبول؟

قد تكون كذلك في بعض الحالات، لكن لا يعتمد القرار على الرقم الأساسي وحده. يجب الحصول على تأكيد موثق يوضح توافق الإصدار أو شروط استخدامه.

ابدأ بتجهيز ملف مختصر لكل قطعة يضم الرقم الكامل والصور وبيانات المصعد ووصف الوظيفة. هذه الخطوة تجعل مقارنة عروض الموردين وشراء قطع Schindler الصحيحة أكثر دقة ووضوحاً.
