دليل تحديد وشراء أزرار مصاعد ThyssenKrupp المتوافقة

لا يكفي البحث عن thyssenkrupp elevator buttons بالاسم أو بصورة عامة للحصول على زر بديل مناسب. فقد تتشابه الأزرار ظاهرياً بينما تختلف في فتحة التثبيت، الجهد، الإضاءة، ترتيب الأطراف، أو توافقها مع لوحة النداء ووحدة التحكم. الطريقة العملية هي توثيق الزر واللوحة واللوحة الإلكترونية المرتبطة به قبل طلب التسعير أو الاستبدال.

في مشاريع الصيانة والتحديث في السعودية، تكون أفضل نتيجة عادةً عند التفريق بين استبدال زر منفرد، وتجديد لوحة تشغيل الكابينة، واستبدال لوحة نداء الطابق أو شاشتها. يوضح هذا الدليل البيانات التي يحتاجها فريق الصيانة أو المشتريات لتقييم البديل المتوافق وتقليل زيارات الموقع المتكررة.

مواقع أزرار الكابينة وأزرار الطوابق

ابدأ بتحديد مكان الجزء بدقة، لأن الاسم الشائع مثل "زر مصعد ThyssenKrupp" لا يحدد وظيفته ولا مواصفاته. أزرار الكابينة ولوحات النداء الخارجية قد تستخدم تقنيات وأبعاداً مختلفة حتى داخل المبنى نفسه.

أزرار لوحة تشغيل الكابينة

توجد أزرار الكابينة داخل لوحة التشغيل، وقد تشمل:

• أزرار اختيار الطوابق.
• فتح الباب وإغلاقه.
• زر الإنذار أو الجرس.
• زر الاتصال أو الهاتف، عند وجوده.
• مفتاح التشغيل أو الإطفاء أو الخدمة.
• أزرار مخصصة مثل موقف السيارات أو طابق الوصول المقيد.
• مؤشرات الاتجاه أو شاشات عرض الطابق المدمجة في اللوحة.

وثّق موقع الزر داخل اللوحة، مثل "زر الطابق 7 في العمود الأيسر"، وسجل ما يظهر عليه فعلياً. لا تفترض أن ترقيم الطوابق يطابق ترقيم المبنى في مخططات المشروع، خصوصاً عندما توجد أدوار ميزانين أو أدوار خدمات أو مواقف سفلية.

أزرار النداء في الطابق

عادةً تُركب أزرار النداء خارج الكابينة بجوار باب المصعد، وقد تكون:

• زر صعود أو هبوط منفرداً.
• زري صعود وهبوط منفصلين.
• جزءاً من لوحة نداء تحتوي على مؤشر اتجاه.
• جزءاً من نظام نداء وجهة، حيث يختار المستخدم طابقه من واجهة أو شاشة.
• لوحة لمس بدلاً من زر ميكانيكي أو مضيء تقليدي.

يجب تسجيل هل اللوحة تخدم مصعداً واحداً أو مجموعة مصاعد. فلوحة النداء في نظام جماعي قد ترتبط بمنطق تحكم أو عنوان شبكة لا يتوفر في زر نداء بسيط.

ما الذي يجب تصويره في الموقع؟

التصوير الواضح يقلل الالتباس أكثر من صورة قريبة للزر فقط. التقط صوراً لـ:

1. الواجهة الكاملة للوحة من مسافة تسمح بفهم ترتيب العناصر.
2. الزر من الأمام، مع إضاءة الحالة إن أمكن.
3. ظهر الزر بعد فصله بأمان، أو اللوحة الداخلية إذا كان الوصول مسموحاً.
4. الملصقات، الأرقام المحفورة، والرموز على الهيكل أو اللوحة الإلكترونية.
5. فتحة التثبيت بعد إزالة الزر، عند توفر زر مفكوك.
6. شاشة الطابق أو لوحة النداء كاملة، إذا كانت مرتبطة بالعطل أو الاستبدال.

لا تُفك الأجزاء في الكابينة أو الطابق قبل عزل المصدر واتباع إجراءات السلامة المعتمدة لدى جهة الصيانة. وفي المصاعد العاملة، لا ينبغي أن يتحول جمع البيانات إلى تدخل في دوائر السلامة أو أسلاك تشغيل الباب.

تحديد عائلة اللوحة ووحدة التحكم

اسم ThyssenKrupp وحده لا يكشف عائلة لوحة التشغيل أو الجيل الإلكتروني. قد تكون المعدات الأصلية، أو قد تكون اللوحة قد خضعت لتحديث سابق، أو جرى استبدال بعض مكوناتها بقطع متوافقة. لذلك، يجب اعتبار العلامة التجارية نقطة بداية وليست مرجع التوافق الوحيد.

ابحث عن البيانات التالية:

• طراز المصعد أو رقم تعريف الوحدة، إن كان مثبتاً في غرفة الماكينات أو خزانة التحكم.
• اسم وطراز وحدة التحكم الرئيسية.
• رقم لوحة تشغيل الكابينة أو لوحة نداء الطابق.
• تاريخ التركيب أو تاريخ آخر تحديث، إن كان موثقاً.
• اسم الشركة المنفذة للتحديث السابق، عندما تختلف عن المورد الأصلي.
• أي أرقام مرجعية على الزر أو حامل الزر أو لوحة الدائرة.
• نوع النظام: تقليدي، تجميعي، نداء وجهة، أو نظام حديث بواجهة لمس.

لماذا ترتبط عائلة اللوحة بالزر؟

بعض الأزرار تعمل كمفاتيح تلامس بسيطة، بينما تحتوي أخرى على دائرة إضاءة أو مكونات إلكترونية أو واجهة اتصال مع لوحة. قد يعمل زر متشابه في القطر داخل فتحة اللوحة، لكنه لا يعطي الإشارة الصحيحة أو لا يتكامل مع نظام الإضاءة والمؤشرات.

عند عدم وجود رقم قطعة واضح، أرسل بيانات اللوحة ووحدة التحكم مع صور الزر. هذا يتيح للمورد تقييم ما إذا كان الخيار المناسب هو زر بديل متوافق، أو تجميعة زر مع حامل، أو تجديد واجهة اللوحة، أو استبدال لوحة إلكترونية كاملة.

للمشاريع التي تتطلب إعادة بناء واجهة الكابينة أو تخصيصها، يمكن مراجعة خيارات لوحات تشغيل الكابينة والأزرار والشاشات لفهم نطاق العناصر التي ينبغي تحديدها ضمن الطلب.

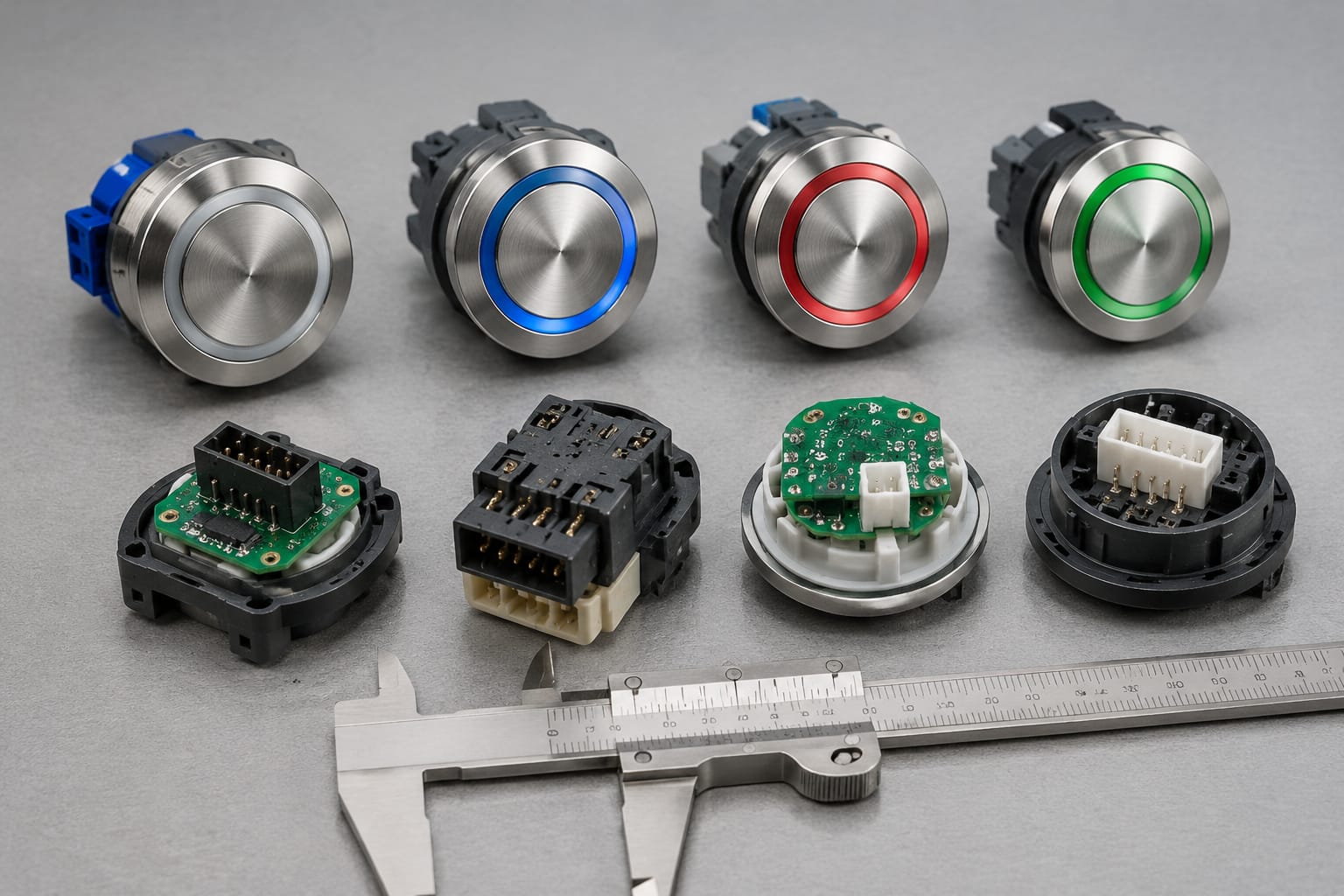

قياس أبعاد الزر وفتحة التثبيت

الأبعاد هي أكثر عناصر التوافق التي يمكن التحقق منها في الموقع، لكنها لا تعني التوافق الكهربائي أو الإلكتروني. ينبغي قياس الزر نفسه وفتحة القص في اللوحة، لأن القياس الظاهر للواجهة الخارجية قد يكون أكبر من قطر جسم الزر.

سجل القياسات بالملليمتر، واستخدم قدم قياس ورنية إن أمكن. وتجنب القياس بشريط مرن أو المقارنة بعملة أو مفتاح، لأنها طرق غير دقيقة لطلبات الشراء الفنية.

القياس الذي يخطئ فيه المشترون غالباً

الخطأ الشائع هو قياس الحلقة الأمامية اللامعة فقط. قد تكون واجهة الزر بقطر أكبر من فتحة التثبيت بعدة مليمترات. إذا كان المطلوب زر بديل منفرد، فالأولوية تكون لقياس جسم الزر والفتحة وطريقة التثبيت.

كذلك لا تفترض أن فتحة دائرية تعني أن جميع الأزرار الدائرية قابلة للتبادل. قد تختلف آلية التثبيت بين مشبك نابضي، حلقة تثبيت، صامولة خلفية، أو حامل بلاستيكي خاص باللوحة.

فحص الإضاءة والخصائص اللمسية

يحتاج المستخدم إلى قراءة الزر ولمسه بثقة، خاصة في مداخل المباني ومواقف السيارات والمرافق ذات الاستخدام المرتفع. لذلك يجب توثيق خصائص الإضاءة والرموز البارزة، لا لون الواجهة فقط.

خصائص الإضاءة

سجل الحالة الفعلية لكل زر:

• غير مضاء في وضع الاستعداد ويضيء عند التسجيل.
• مضاء بشكل ثابت دائماً.
• حلقة ضوئية حول الزر.
• رمز أو رقم مضيء من الداخل.
• لون واحد أو أكثر من لون.
• ضوء واضح أم خافت أو متقطع أو معطل.
• نوع الإضاءة إن كان معروفاً: LED أو نوع آخر.

لا يُستنتج الجهد أو قطبية LED من اللون أو شكل الزر. يجب التحقق من ملصق القطعة أو المخطط أو مواصفات اللوحة. كما أن تغيير لون الإضاءة قد يتطلب موافقة مالك المبنى أو تنسيقاً مع بقية الأزرار والشاشات للحفاظ على تجربة متسقة.

الرموز البارزة وبرايل

تحقق من وجود رقم بارز، أو حروف برايل، أو سهم محسوس، أو رمز فتح وإغلاق بارز. لا تكون هذه العناصر تجميلية فقط؛ فهي تؤثر في سهولة الاستخدام وقد تكون مطلوبة ضمن مواصفات المشروع أو متطلبات الإتاحة المتفق عليها.

عند طلب بديل، حدد:

• لغة وتسميات الطوابق المطلوبة.
• وجود برايل وموقعه على الزر أو بجواره.
• اتجاه السهم وشكل الرمز.
• لون التباين بين الرمز والخلفية.
• ما إذا كانت الرموز مطبوعة، محفورة، أو مضاءة.

إذا كان المشروع يتضمن تحديثاً للوحة كاملة، فتوثيق هذه التفاصيل من البداية يمنع تركيب أزرار صحيحة كهربائياً لكنها مختلفة وظيفياً أو بصرياً عن بقية المصعد.

تسجيل أكواد اللوحات والموصلات

تُعد أرقام اللوحات الإلكترونية وأكواد الموصلات من أكثر البيانات فائدة عند طلب أزرار النداء أو شاشات الطوابق أو تجميعات الأزرار. التقط صورة مقروءة للوحة قبل فصل الموصلات، ثم سجل موقع كل موصل ووظيفته إن كانت واضحة.

ابحث عن:

• رقم الجزء أو رقم اللوحة المطبوعة.
• رقم الإصدار أو المراجعة، مثل Revision.
• رموز الموصلات المطبوعة على اللوحة، مثل CN أو J أو أرقام الأطراف.
• عدد السنون في كل موصل.
• شكل الموصل واتجاه القفل.
• ألوان الأسلاك وترتيبها الحالي.
• أي كابل شريطي أو وصلة تسلسلية بين الزر أو الشاشة واللوحة.
• علامات احتراق أو تآكل أو رطوبة أو أطراف مرتخية.

لا تغيّر ترتيب الأسلاك للاختبار

من المخاطر المتكررة نقل موصل من لوحة إلى أخرى اعتماداً على تطابق عدد السنون أو شكل القابس. قد تتشابه الموصلات بينما يختلف توزيع الأطراف أو البروتوكول. احتفظ بالتوصيلات كما هي إلى أن تتم مطابقة رقم اللوحة والمخطط أو يتم تأكيد التوافق من جهة فنية مختصة.

وعند استبدال لوحة نداء تعمل باللمس، تكون صورة ظهر اللوحة والموصلات ضرورية بقدر أهمية صورة الزجاج أو الواجهة. يمكن مقارنة شكل الطلب مع لوحات نداء المصاعد اللمسية وأزرار اللمس لمعرفة المعلومات الفنية ذات الصلة قبل طلب البديل.

تقييم تكامل الشاشة ولوحة النداء

قد يكون العطل الظاهر في زر النداء ناتجاً عن لوحة النداء أو الشاشة أو التغذية الكهربائية، وليس عن الزر نفسه. وفي المقابل، قد لا تعمل شاشة بديلة بمجرد تركيبها إذا كانت تعتمد على بروتوكول أو إصدار لوحة مختلف.

حدد أولاً نوع التكامل:

• زر منفصل موصول مباشرة بدائرة بسيطة.
• زر ومؤشر اتجاه ضمن لوحة نداء واحدة.
• شاشة عرض طابق منفصلة عن زر النداء.
• لوحة مدمجة تشمل أزراراً وشاشة وأسهم اتجاه.
• نظام متعدد المصاعد يرتبط بوحدة تحكم جماعي.
• لوحة تعمل باللمس أو واجهة وجهة.

مؤشرات تساعد في تشخيص نطاق الاستبدال

لا تمثل هذه المؤشرات تشخيصاً نهائياً. الغرض منها هو منع شراء جزء بناءً على العرض المرئي فقط، خصوصاً عندما تكون اللوحة جزءاً من نظام أكبر.

قد تحتاج مشاريع الاستبدال المرتبطة بعرض النداء إلى مقارنة لوحات نداء وعرض للمصاعد من فئة 3600 و5200 مع رقم اللوحة والمراجعة والتوصيلات الموجودة، بدلاً من الاعتماد على الصورة الأمامية وحدها.

فحوص الإتاحة والمتانة

ينبغي أن يحافظ البديل على سهولة الاستخدام والملاءمة التشغيلية، وليس أن يؤدي المهمة الكهربائية فقط. وهذا مهم في المباني السكنية والفنادق والمستشفيات والمجمعات التجارية، حيث يختلف عدد المستخدمين وأنماط الاستخدام.

الإتاحة وسهولة الاستعمال

راجع النقاط التالية ضمن مواصفات المشروع ومتطلبات الجهة المالكة:

• ارتفاع مواقع الأزرار وترتيبها داخل الكابينة.
• وضوح التباين البصري بين الزر واللوحة.
• قابلية قراءة الأرقام والرموز في الإضاءة المنخفضة.
• وجود برايل أو رموز بارزة وسلامة موقعها.
• وضوح إضاءة تسجيل النداء.
• سهولة الضغط دون قوة زائدة أو انحشار.
• اتساق تسمية الطوابق بين الكابينة واللوحات الخارجية.

لا ينبغي افتراض أن أي زر يحمل برايل مناسب تلقائياً لكل مشروع؛ موضع البرايل وحجمه والرموز المعتمدة يجب أن تتماشى مع مواصفات المصعد والمبنى.

المتانة والبيئة التشغيلية

اسأل عن الظروف الفعلية في الموقع قبل اختيار الخامة والتصميم:

• هل اللوحة داخل كابينة مكيفة أم عند مدخل معرض للغبار والرطوبة؟
• هل الاستخدام كثيف، مثل مستشفى أو برج متعدد المستأجرين؟
• هل تتكرر عمليات التنظيف بمواد قد تؤثر في الطباعة أو الغطاء؟
• هل توجد خدوش أو عبث متكرر يستدعي واجهة أكثر مقاومة؟
• هل تتوافق الخامة واللون مع تشطيب اللوحة القائمة؟

التشطيب المقاوم للخدش قد يكون مهماً، لكنه لا يعالج مشكلة التوافق مع الدائرة أو الفتحة. رتّب الأولويات كالتالي: السلامة والتوافق الفني، ثم سهولة الاستخدام، ثم المتانة، ثم التطابق الشكلي.

إعداد طلب توريد كامل

الطلب الجيد يختصر دورة الاستفسارات ويجعل المقارنة بين البدائل أدق. بدلاً من كتابة "مطلوب أزرار ThyssenKrupp"، أرسل ملفاً منظماً لكل نوع زر أو لوحة.

قائمة بيانات الطلب

أضف المعلومات التالية:

• اسم المشروع أو مرجع داخلي للموقع.
• الموقع الوظيفي: كابينة، طابق، مدخل، موقف، أو لوحة وجهة.
• عدد المصاعد المتأثرة وعدد القطع المطلوب لكل نوع.
• صور الواجهة والخلف واللوحة الإلكترونية والملصقات.
• رقم الجزء ورقم المراجعة، إن وُجدا.
• أبعاد الزر والفتحة والسُمك والعمق الخلفي بالملليمتر.
• شكل الزر ولونه والرمز أو رقم الطابق.
• نوع الإضاءة ولونها وحالة عملها.
• معلومات برايل أو الرموز البارزة.
• تفاصيل الموصل: عدد السنون، شكل القابس، ورمز الموصل.
• صور أو أرقام لوحة النداء أو وحدة التحكم المرتبطة.
• وصف العطل: متقطع، دائم، زر واحد، أو جميع عناصر اللوحة.
• هل المطلوب بديل مطابق، بديل متوافق، أم تحديث لوحة كاملة؟
• متطلبات التغليف أو الترقيم أو الفحص التي يعتمدها فريق المشتريات.

نموذج وصف مختصر

يمكن أن يكون وصف الطلب العملي على النحو التالي:

زر اختيار طابق لكابينة مصعد ThyssenKrupp، موقعه الطابق 12، واجهة دائرية، فتحة تثبيت مقاسة بالملليمتر، إضاءة تسجيل، رقم برايل، مع صور للواجهة والظهر والملصق والموصل. مطلوب تقييم بديل متوافق مع اللوحة الحالية، مع تأكيد الأبعاد والتوصيلات قبل التوريد.

لا تضف قيماً غير مؤكدة إلى النموذج. اكتب "غير معروف" بجانب الجهد أو رقم اللوحة عند عدم توفرهما، وأرفق صورة واضحة بدلاً من التخمين.

أخطاء شائعة عند شراء أزرار مصاعد ThyssenKrupp

تجنب هذه الأخطاء لأنها تؤدي غالباً إلى قطعة غير قابلة للتركيب أو لا تعمل كما ينبغي:

• الاعتماد على شعار العلامة التجارية دون رقم لوحة أو قياسات.
• اختيار الزر من الصورة الأمامية فقط.
• قياس قطر الواجهة وإهمال فتحة القص والجسم الخلفي.
• تجاهل اختلاف لون الإضاءة أو نمط عملها.
• طلب زر منفرد عندما تكون المشكلة في لوحة النداء أو الاتصال.
• مطابقة عدد أطراف الموصل دون التحقق من ترتيبها ووظيفتها.
• تغيير تسمية الطوابق أو اتجاه الأسهم من دون مراجعة المخطط.
• استبدال لوحة مرتبطة بنظام جماعي من دون التحقق من الإصدار والتكامل.
• افتراض أن البديل المتوافق يطابق الشكل والتشطيب الأصليين تماماً.
• فصل أو إعادة توصيل أسلاك المصعد من دون إجراء فني معتمد.

أسئلة شائعة

هل يمكن استبدال زر ThyssenKrupp بزر من علامة أخرى؟

قد يكون ذلك ممكناً عندما تتطابق فتحة التثبيت والأبعاد وطريقة التثبيت والإشارات الكهربائية أو الإلكترونية والوظيفة المطلوبة. لكن التشابه الشكلي لا يكفي، وقد تختلف الإضاءة أو التوصيلات أو الرموز. يلزم تقييم كل حالة وفق بيانات القطعة واللوحة.

هل رقم الزر وحده يكفي للطلب؟

رقم القطعة مفيد جداً إن كان مقروءاً ومرتبطاً بالزر نفسه، لكنه لا يغني عن الصور والقياسات وتفاصيل الموصلات. كما ينبغي التحقق من أن الرقم يخص الزر وليس الغطاء أو الحامل أو لوحة الدائرة.

ماذا أفعل إذا لم يوجد رقم على الزر؟

وثّق فتحة التركيب والأبعاد، وصور الجزء من الأمام والخلف، وطريقة القفل، وعدد الأطراف، ومعلومات اللوحة أو وحدة التحكم. هذه البيانات تتيح تضييق البدائل المحتملة بصورة أفضل.

متى يكون تغيير لوحة النداء أفضل من تغيير زر واحد؟

يستحق ذلك التقييم عندما تكون عدة أزرار أو الشاشة أو الأسهم متوقفة، أو عندما تكون اللوحة متضررة، أو عندما لا يتوفر زر متوافق بتركيب آمن، أو عندما يتطلب المشروع توحيد الواجهات وتحسين الإتاحة. أما إذا كان الخلل محصوراً في زر موثق ومتوافق، فقد يكون الاستبدال الجزئي مناسباً.

الخطوة التالية هي إعداد سجل صور وقياسات وأكواد لكل زر أو لوحة مطلوبة، ثم طلب تقييم التوافق على أساس هذا السجل. توفر Kelevator قطع غيار مصاعد متعددة العلامات لجهات الاستيراد والتوزيع والمقاولين وفرق التحديث وشراء المعدات الأصلية، ويمكن أن تساعد البيانات الموثقة على تحديد نطاق البديل المناسب دون الاعتماد على التخمين.
