دليل اختيار قطع مصاعد ThyssenKrupp وTKE البديلة

لا يكفي أن تحمل القطعة اسم thyssenkrupp elevator parts أو TKE لتكون بديلة مناسبة. في مصاعد ThyssenKrupp السابقة وTK Elevator الحالية، تعتمد المطابقة على عائلة المصعد ووحدة التحكم ورقم اللوحة وإصدارها، إضافة إلى الموصلات والجهد ووظيفة القطعة داخل النظام. قد تبدو لوحتان متشابهتين بصرياً، لكن اختلاف الإصدار أو ترتيب الأرجل قد يمنع التشغيل أو يسبب عطلاً في الاتصال.

لإعداد طلب استبدال صحيح، اجمع صورة واضحة لملصق القطعة، وصورة كاملة للجهة ذات الموصلات، وبيانات وحدة التحكم، ووصف العطل. ثم طابق هذه المعلومات مع وظيفة القطعة الفعلية، بدلاً من الاعتماد على رقم المصعد أو شكل اللوحة فقط.

تسمية ThyssenKrupp Elevator وTKE

تظهر في المواقع واللوحات الفنية تسميات متعددة للشركة نفسها بحسب عمر المصعد وسوقه وتاريخ توريد القطعة. قد يرد اسم ThyssenKrupp Elevator أو thyssenkrupp Elevator في الوثائق والملصقات القديمة، بينما يشير TK Elevator أو TKE عادة إلى التسمية الأحدث.

هذا التغيير في الاسم لا يعني أن كل قطع TKE تصلح تلقائياً لمصعد ThyssenKrupp سابق، ولا أن القطعة ذات الملصق القديم أصبحت غير قابلة للتوريد. الأهم هو تعريف المنتج بالبيانات الفنية التالية:

• رقم القطعة أو رقم اللوحة المطبوع من المصنع.
• اسم أو رمز عائلة وحدة التحكم.
• الإصدار، مثل Rev. أو Version أو كود إنتاج مماثل.
• وظيفة اللوحة: عرض، اتصال كابينة، تشغيل أبواب، واجهة أزرار، أو غير ذلك.
• رقم أو اسم طراز لوحة التشغيل داخل الكابينة أو النداء الخارجي عند ارتباط القطعة بهما.

استخدم الاسمين عند البحث وطلب العروض. مثلاً، ابحث برقم القطعة مع “ThyssenKrupp” ومع “TKE”، لكن لا تستبدل رقم القطعة بعبارة عامة مثل “لوحة مصعد تيسن” عند اتخاذ قرار الشراء.

تحديد عائلة المصعد ووحدة التحكم

تبدأ عملية التوافق من لوحة التحكم، لا من القطعة المعطلة وحدها. القطع الإلكترونية في المصعد ترتبط غالباً ببروتوكول اتصال وتغذية كهربائية وتهيئة خاصة بعائلة كنترول محددة. لذلك قد تعمل شاشة أو لوحة اتصال في طراز واحد ولا تتعرف عليها وحدة تحكم أخرى رغم تشابهها.

البيانات التي تؤخذ من لوحة التحكم

افتح خزانة التحكم وفق إجراءات العزل والسلامة المعتمدة لدى فريق الصيانة، ثم وثق المعلومات الظاهرة من دون تغيير التوصيلات. تشمل البيانات المهمة:

1. اسم عائلة وحدة التحكم أو طرازها كما هو مطبوع على الباب الداخلي أو اللوحات.
2. الرقم التسلسلي للكنترول، عند الحاجة لتتبع مواصفة المصنع.
3. رقم اللوحة المرتبطة مباشرة بالقطعة المطلوب استبدالها.
4. أسماء المنافذ أو مقابس التوصيل، مثل منافذ الاتصال أو التغذية أو واجهة الكابينة.
5. إصدار البرنامج أو إعدادات التهيئة إن كان المورد يطلبها لقطعة قابلة للبرمجة.
6. صور الكابلات المتصلة قبل فك القطعة، مع إظهار لون كل سلك ورقم الطرف.

في مشاريع التحديث داخل السعودية، قد توجد في المبنى مصاعد من فترات توريد مختلفة حتى لو بدت واجهات الكابينة موحدة. لا تفترض أن القطع قابلة للتبادل بين المصاعد المتجاورة؛ تحقق من كل كنترول وكل كابينة على حدة.

فرّق بين رقم المصعد ورقم القطعة

رقم المصعد الداخلي أو رقم الأصل لدى مالك المبنى مفيد لتحديد الموقع وسجل الصيانة، لكنه لا يثبت هوية قطعة الغيار. رقم القطعة هو المرجع الأساسي، ثم يأتي بعده إصدار اللوحة وبيانات وحدة التحكم. أما الرقم التسلسلي للمصعد فيساعد المورد أو فريق الصيانة على الرجوع إلى سجل التجهيز إن كان متاحاً.

قطع العرض والاتصال الشائعة

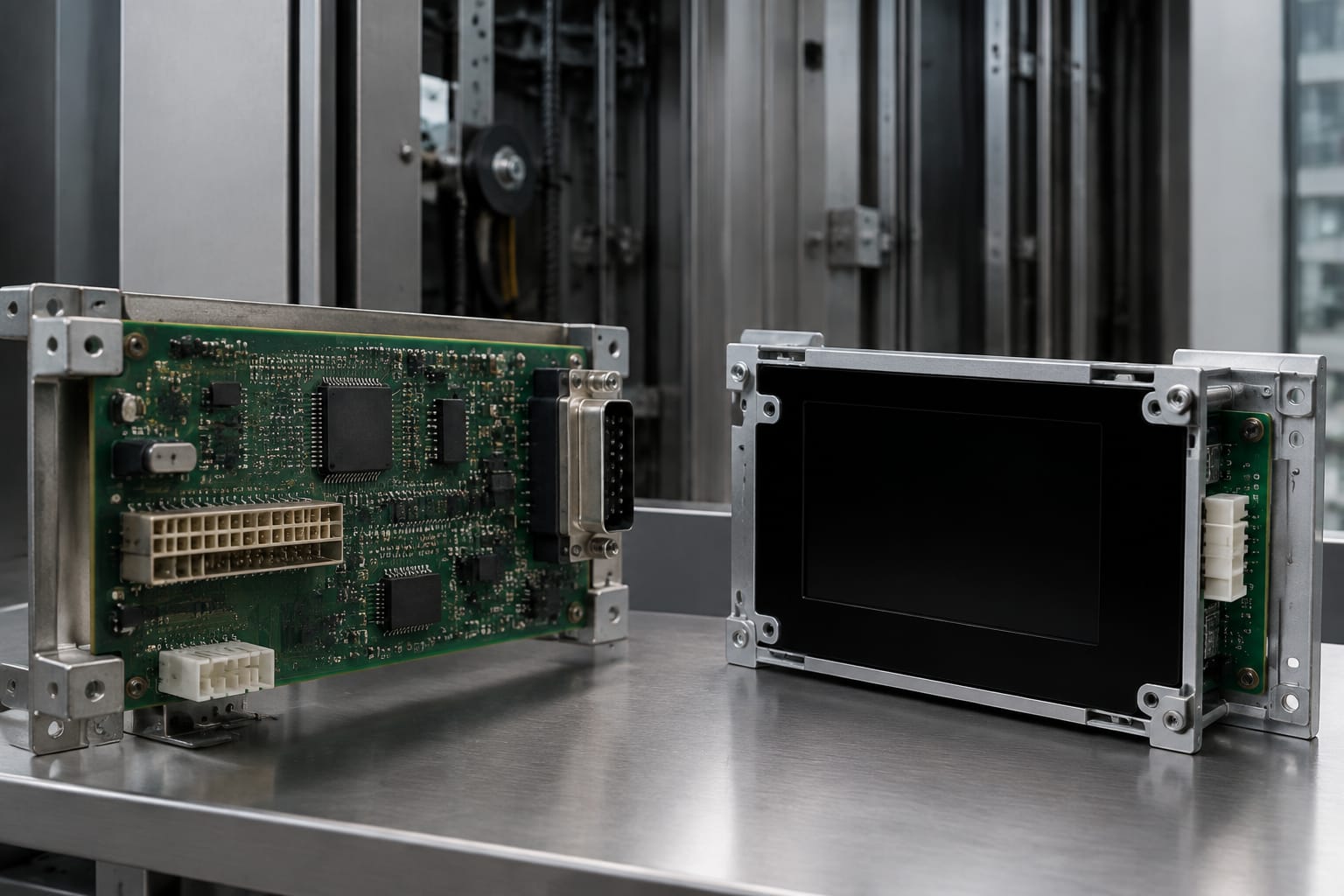

تشمل قطع مصاعد ThyssenKrupp وTKE التي يكثر البحث عنها لوحات العرض، ولوحات الاتصال داخل الكابينة، ووحدات واجهة لوحة الأزرار. هذه القطع ليست متشابهة في الدور، لذلك يجب تحديد الوظيفة قبل طلب البديل.

قد يفيدك فحص صورة ومواصفات لوحة عرض خارجية لقطع مصاعد Thyssen عند تحديد ما إذا كانت القطعة المطلوبة تخص عرض النداء الخارجي أم أنها لوحة واجهة داخلية. استخدم ذلك كمرجع وظيفي، وليس كإثبات تلقائي للتوافق مع كل مصعد.

وفي حالة الأعطال المرتبطة باتصال الكابينة، تكون مراجعة لوحة اتصال الكابينة المستطيلة لقطع Thyssen مفيدة لفهم البيانات التي يلزم مطابقتها: شكل اللوحة وحده أقل أهمية من رقمها، ومنافذها، وإصدارها.

أعراض تساعد على حصر القطعة

بعض الأعراض توجه التشخيص لكنها لا تغني عن القياس والتحقق:

• انطفاء عرض طابق واحد مع عمل بقية الشاشات قد يشير إلى لوحة عرض أو تغذية أو اتصال محلي.
• توقف عدة مكونات في الكابينة مع بقاء المصعد عاملاً قد يرتبط بلوحة اتصال الكابينة أو الناقل.
• ظهور أرقام أو أسهم غير صحيحة قد يكون خللاً في إعدادات العرض أو الاتصال، وليس بالضرورة عيباً في الشاشة.
• انقطاع الاستجابة من أزرار محددة قد يكون في واجهة COP أو الأسلاك أو الزر نفسه.

استبدال اللوحة بناءً على عرض العطل فقط من الأخطاء المكلفة، خصوصاً عندما يكون السبب في الكابل أو مصدر التغذية أو تهيئة النظام.

قراءة أكواد اللوحات وملصقات الإصدار

رقم اللوحة هو أقوى وسيلة لتقليل مخاطر طلب قطعة غير مناسبة. ابحث عن الملصق أو الطباعة المباشرة على اللوحة، وغالباً تجد الرقم قرب حافة اللوحة أو بجانب الموصلات أو على الجهة الخلفية. صوّر الملصق بدقة؛ فالفرق بين حرفين أو بين 0 وO قد يغير النتيجة.

ما الذي يجب تدوينه؟

انسخ المعلومات كما تظهر، من دون اختصار أو إعادة ترتيب:

• رقم القطعة الكامل، بما في ذلك الشرطات والبادئات واللاحقات.
• كود اللوحة مثل PCB أو أي معرف مطبوع.
• رقم الإصدار: Rev A وRev B ليسا بالضرورة متوافقين.
• كود التاريخ أو رقم الدفعة، إن وجد.
• أرقام الملصقات الإضافية على المعالج أو وحدات الذاكرة.
• رقم البرنامج أو إصدار البرنامج الثابت عندما يكون مذكوراً.
• أي حالة تشير إلى أن اللوحة مجددة أو معدلة ميدانياً.

لا تعتمد على الرقم الموجود على كيس التغليف إن كان مخالفاً للرقم المطبوع على اللوحة المركبة. كما لا تخلط بين رقم المكون الإلكتروني الصغير ورقم لوحة الغيار كاملة. المطلوب عادة هو رقم اللوحة أو التجميعة، لا رقم مقاومة أو شريحة منفردة.

لماذا يهم الإصدار؟

قد يجلب الإصدار الأحدث تعديلاً في ترتيب الموصلات أو دائرة الحماية أو البرنامج أو توافق الناقل. وأحياناً يكون الإصدار الأحدث بديلاً معتمداً، لكن ذلك يحتاج إلى تأكيد محدد يوضح اللوحات التي يحل محلها وأي تعديل مطلوب في التوصيلات أو التهيئة.

اطلب من المورد أن يحدد أحد الخيارات بوضوح:

• مطابقة مباشرة لنفس رقم القطعة والإصدار.
• بديل معتمد لرقم القطعة الأصلي، مع بيان الإصدارات المغطاة.
• بديل يحتاج كابل تحويل أو تعديل إعدادات أو برمجة.
• قطعة تؤدي وظيفة مشابهة لكنها غير مثبتة التوافق مع نظامك.

مقارنة الموصلات والجهد والخصائص الكهربائية

لا تجرّب توصيل لوحة بديلة لمجرد أن القابس يدخل في المنفذ. قد تختلف الوظائف الكهربائية حتى مع موصلات متشابهة. المقارنة الصحيحة تجمع بين الفحص البصري والبيانات المكتوبة وقياسات فريق مؤهل.

افحص الموصلات بدقة

قارن بين القطعة الأصلية والبديلة في النقاط التالية:

• عدد الموصلات ومواقعها على اللوحة.
• عدد الأرجل في كل موصل.
• شكل مفتاح التوجيه أو اللسان الذي يمنع عكس القابس.
• أسماء المنافذ المطبوعة، مثل التغذية أو الاتصال أو مداخل الأزرار.
• ترقيم الأرجل واتجاهه.
• وجود جسور اختيار أو مفاتيح ضبط أو منافذ خدمة إضافية.

تصوير الموصلات من الأمام والخلف أفضل من وصفها بعبارات مثل “فيها ثلاثة فيش”. وإذا كان الكابل أو القابس متضرراً، وثقه كعنصر منفصل؛ قد تكون المشكلة في التجميعة وليس في اللوحة.

تحقق من الجهد ونوع الإشارة

راجع الجهد الاسمي ونوع التيار كما هو موضح في الوثائق أو على اللوحة، مع مراعاة أن بعض اللوحات تستقبل تغذية عبر ناقل الاتصال. لا تستنتج الجهد من لون السلك. كذلك يجب التأكد مما إذا كان المنفذ مخصصاً للاتصال أو للمدخلات الرقمية أو لتغذية ملحقات أخرى.

لا تستخدم لوحة ذات جهد أو قطبية غير موثقة في نظامك. وفي اللوحات التي تتعامل مع دوائر السلامة أو أبواب المصعد أو أي وظائف حرجة، يجب أن يقتصر التشخيص والاستبدال على الفنيين المؤهلين وبالرجوع إلى وثائق النظام.

التعامل مع القطع المتوقفة أو المعاد تسميتها

قد يصعب العثور على قطعة تحمل الرقم نفسه بسبب تقادمها أو انتقال الاسم التجاري أو استبدالها بتجميعة أحدث. لا يعني ذلك أن الحل الوحيد هو تغيير النظام كله، لكنه يعني أن التحقق يجب أن يصبح أكثر تفصيلاً.

ابدأ بالبحث عن الرقم الأصلي كما هو. إن لم يتوفر، اطلب مطابقة عبر الرقم البديل أو رقم التجميعة الأعلى، مع توثيق علاقة الاستبدال. لا تقبل عبارة “بديل مناسب” من دون معرفة الأساس الفني للمطابقة.

خيارات الاستبدال العملية

لا تفترض أن القطعة المجددة تعادل الجديدة في الحالة أو الاختبارات أو الشروط؛ اطلب وصفاً صريحاً لحالتها وما يشمله التوريد. وبالمثل، لا تفترض أن المنتج الجديد يشتمل على كابلات أو واجهات أو برمجة ما لم تذكر ضمن العرض.

في بعض الحالات، قد تكون لوحة عرض واتصال الكابينة 3600 ذات صلة عند البحث في لوحات العرض وواجهة COP، لكن يجب أن يبدأ التحقق برقم لوحة المصعد الفعلية وعائلة الكنترول، لا باسم “3600” وحده.

وثائق يجب طلبها من المورد

الطلب الجيد يوفر وقت التشخيص، ويسمح للمورد بتقييم التوافق بموضوعية. جهز ملفاً واحداً لكل قطعة يتضمن:

• رقم القطعة المطلوب ورقم الإصدار.
• صوراً عالية الوضوح للوجهين والملصقات والموصلات.
• صورة لوحة التحكم وبيانات طرازها.
• صورة الكابل والقابس المتصلين بالقطعة.
• وصفاً مختصراً للعطل والرسائل أو الرموز الظاهرة.
• رقم المصعد أو الموقع المرجعي الداخلي لتفادي خلط الطلبات.
• عدد القطع المطلوبة، وهل هي لاستبدال عطل قائم أم كمخزون.
• ما إذا كانت هناك حاجة إلى كابل أو غطاء أو ملحقات تثبيت.
• سؤال مباشر عن التهيئة أو البرمجة المطلوبة قبل التركيب.

اطلب أيضاً صور القطعة المعروضة أو ملصقها إن كانت المقارنة مطلوبة، واطلب توضيحاً مكتوباً إذا كان البديل يختلف عن الأصل في الإصدار أو شكل الموصلات أو طريقة التركيب.

Kelevator يورد قطع غيار مصاعد متعددة العلامات للمستوردين والموزعين ومقاولي الصيانة وفرق التوريد ومشتري OEM. عند إرسال طلب لمورد متعدد العلامات، يرفع تقديم البيانات الفنية الكاملة احتمال الحصول على مطابقة قابلة للمراجعة بدلاً من اقتراح عام مبني على الاسم التجاري فقط.

قائمة التحقق قبل اعتماد البديل

استخدم القائمة التالية قبل إصدار أمر الشراء أو فصل القطعة القديمة:

• [ ] تم توثيق رقم القطعة الأصلي كاملاً.
• [ ] تم تسجيل إصدار اللوحة وكود البرنامج إن وجد.
• [ ] تم تحديد عائلة وحدة التحكم من اللوحة أو الوثائق.
• [ ] تم تأكيد وظيفة القطعة داخل النظام، لا مجرد موقعها.
• [ ] تم تصوير جميع الموصلات والكابلات المتصلة.
• [ ] تم مقارنة عدد الأرجل، التوجيه، وأسماء المنافذ.
• [ ] تم التحقق من الجهد ونوع التغذية والقطبية.
• [ ] تم تحديد ما إذا كان البديل مطابقاً مباشراً أو يحتاج تعديلاً.
• [ ] تم التأكد من متطلبات البرمجة أو التهيئة أو كابل التحويل.
• [ ] تم توضيح العناصر المشمولة في التوريد.
• [ ] تم الاحتفاظ باللوحة الأصلية حتى ينجح الاختبار الوظيفي.
• [ ] سيُجرى التركيب والاختبار بواسطة فني مؤهل ووفق إجراءات السلامة ووثائق المصعد.

أكثر الأخطاء شيوعاً هي طلب لوحة بالاسم العام فقط، تجاهل حرف الإصدار، الاعتماد على الصورة الأمامية دون فحص الموصلات، وتبديل لوحة الاتصال قبل استبعاد عطل الكابل أو التغذية. كما أن تركيب قطعة قابلة للبرمجة من دون معرفة إعداداتها قد يخلق عطلاً جديداً حتى لو كان الرقم قريباً من الرقم الأصلي.

أسئلة شائعة

هل يمكن استخدام قطعة TKE بدلاً من قطعة ThyssenKrupp القديمة؟

يمكن ذلك فقط عندما تكون هناك مطابقة موثقة بين رقمي القطعتين وإصداريهما، أو عندما يؤكد المورد أن البديل يدعم عائلة وحدة التحكم نفسها مع أي متطلبات للبرمجة أو التوصيلات. تغير الاسم التجاري وحده ليس دليلاً على التوافق.

هل يكفي الرقم التسلسلي للمصعد لطلب قطع الغيار؟

لا. يساعد الرقم التسلسلي في الرجوع إلى السجل الفني عند توفره، لكن رقم القطعة وإصدارها وصور الموصلات وبيانات الكنترول تبقى المعلومات الأهم لطلب البديل.

هل يمكن تركيب لوحة ذات إصدار أحدث؟

أحياناً نعم، لكنه يتوقف على علاقة الاستبدال التي تحددها وثائق المنتج أو المورد. تحقق مما إذا كان الإصدار الأحدث يحتاج إعدادات أو كابلاً مختلفاً أو تحديثاً لمكونات مرتبطة به.

ما المعلومات الأهم عند طلب لوحة عرض أو اتصال؟

أرسل رقم اللوحة الكامل، إصدارها، صور الوجهين، صور الموصلات، طراز وحدة التحكم، ووصف الوظيفة والعطل. هذه البيانات أكثر فائدة من صورة الواجهة أو اسم المصعد وحده.

ابدأ بطلب القطعة برقمها الأصلي وبياناتها الفنية الكاملة، ثم قيّم أي بديل على أساس التوافق الموثق للوحة والكنترول والموصلات والتهيئة. بهذه الطريقة يصبح شراء قطع مصاعد ThyssenKrupp أو TKE قراراً فنياً قابلاً للتحقق، لا تخميناً مبنياً على الشكل أو التسمية.
